RJQ22●2/2way Y- Angle Valve●RFS cylinder vlavle●RFS Babel valve●Pneumatic Control Valve●Y Angle ●RFS 앵글 밸브●실린더 밸브●Y-뉴메틱 밸브●Y 앵글 밸브●바벨 밸브●RFS 뉴마틱 컨트롤 밸브●(body=SUS316)●(G3/8 F~G21/2 F)●(0~16bar)●(RFS)

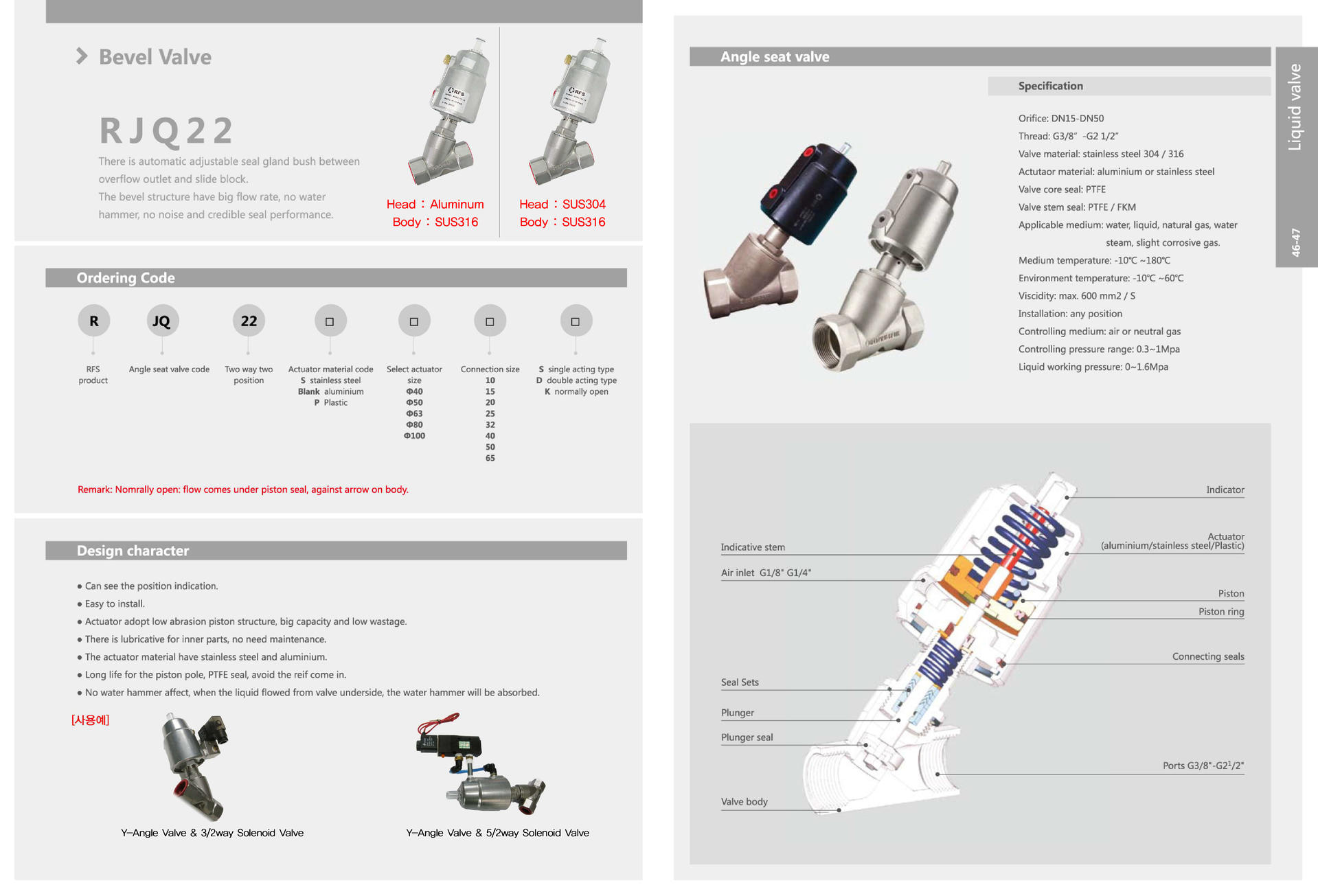

RJQ22 Series 카탈로그 RQ22 전체코드번호

Y-angle_Flange 카탈로그 Y-angle valve 전체 코드번호

RJQ22 도면 PDF RJQ22 도면 DWG

●(2/2way, Cylinder valve) (single acting actuator)

●(actuator=aiuminium) (body=SUS316) (body seal=PTFE)

●(Valve Core Ceal=PTFE) (Valve Steam Ceal=PTFE/FKM)

●(pressure=0~16bar) (temp=-10~180ºC)

●(connect=Threaded female)

●(medium=Water,Lipuid,Natural gas,ater Steam,Slight Corrosive gas)

●(air Controlling pressure=0.3~1Mpa)

●(Liquid working pressure=0~1.6Mpa)

●RJQ2250-10-S (orifice=13mm) (G3/8 F) (DME8550)

●RJQ2250-15-S (orifice=13mm) (G1/2 F) (DME3071)

●RJQ2250-20-S (orifice=18mm) (G3/4 F) (DME3111)

●RJQ2263-25-S (orifice=22mm) (G1 F) (DME0947)

●RJQ2263-32-S (orifice=13mm) (G11/4 F) (DME4563)

●RJQ2263-40-S (orifice=35mm) (G11/2 F) (DME2520)

●RJQ2280-50-S (orifice=45mm) (G2 F) (DME1678)

●RJQ2280-65-S (orifice=58mm) (G21/2 F)

●RJQ225010S ●RJQ225015S ●RJQ225020S ●RJQ225025S

●RJQ225032S ●RJQ225040S ●RJQ225050S ●RJQ225065S

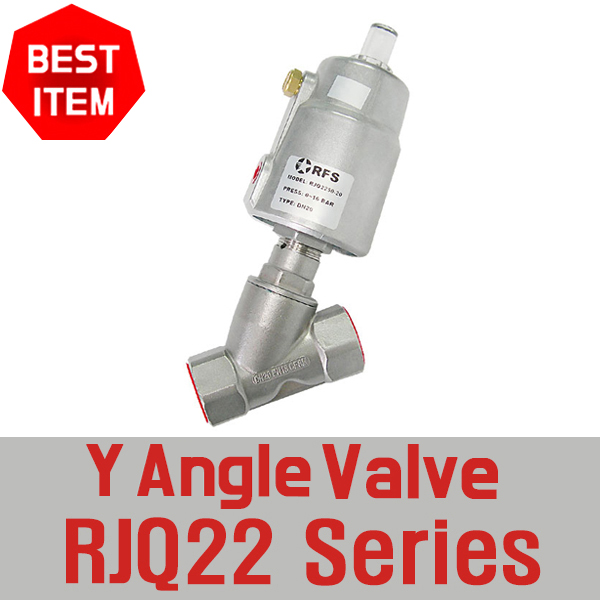

■RFS RJQ22 시리즈는 산업용 공압식 Y형 앵글 시트 밸브 (Pneumatic Angle Seat Valve / Cylinder Valve) 모델입니다.

증기(스팀), 공기, 물, 가스 등 다양한 유체의 온오프(On/Off) 제어용으로 주로 사용됩니다.

■작동 압력: 0 ~ 16 Bar (사용 환경 및 공압 레귤레이터 설정에 따름)

■특징: Y자형 유로 구조로 일반 솔레노이드 밸브에 비해 유량 손실(압력 강화)이 적고,

고온·고압 및 공압 자동화 라인에 우수한 내구성을 제공합니다.
