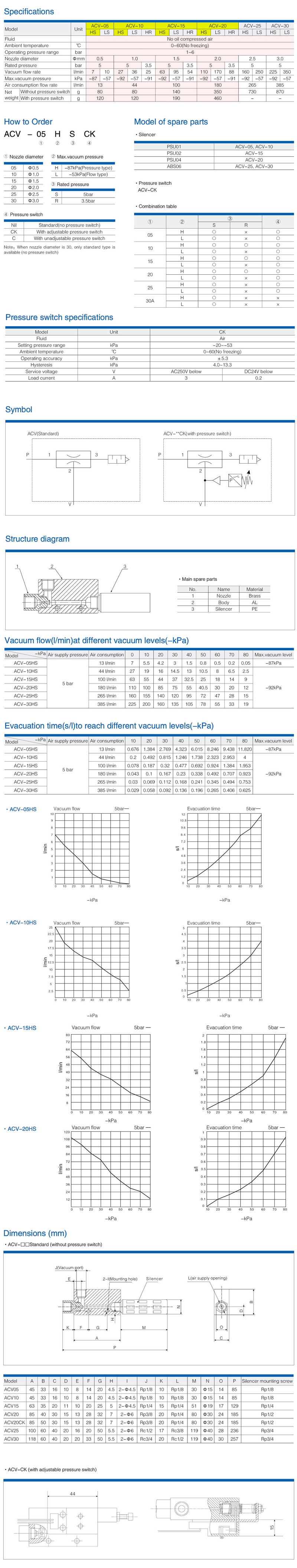

                      ACV 카탈로그 ACV 코드번호

●Only Vacuum generator (with muffer)

●ACV-05HS (air=G1/8 F) (vacuum=G1/8 F) (csq1386)

(vacuum=-87kpa) (flow=7L/min)

●ACV-10HS (air=G1/8 F) (vacuum=G1/8 F) (DME1239)

(vacuum=-92kpa) (flow=27L/min)

●ACV-15HS (air=G1/4 F) (vacuum=G1/4 F) (csq1387)

(vacuum=-92kpa) (flow=63L/min)

●ACV-20HS (air=G1/4 F) (vacuum=G3/8 F) (csq1388)

(vacuum=-92kpa) (flow=110L/min)

●ACV-25HS (air=3/8 F) (vacuum=G1/2 F) (csq1647)

(vacuum=-92kpa) (flow=160L/min)

●ACV-30HS (air=1/2 F) (vacuum=G3/4 F) (csq1804)

(vacuum=-92kpa) (flow=225L/min)

●Vacuum generator (with adjustable switch with muffler)

●ACV-05HS-CK (air=G1/8 F) (vacuum=G1/8 F) (csq1383)

(vacuum=-87kpa) (flow=7L/min)

●ACV-10HS-CK (air=G1/8 F) (vacuum=G1/8 F) (DME1240)

(vacuum=-92kpa) (flow=27L/min)

●ACV-15HS-CK (air=G1/4 F) (vacuum=G1/4 F) (csq1384)

(vacuum=-92kpa) (flow=63L/min)

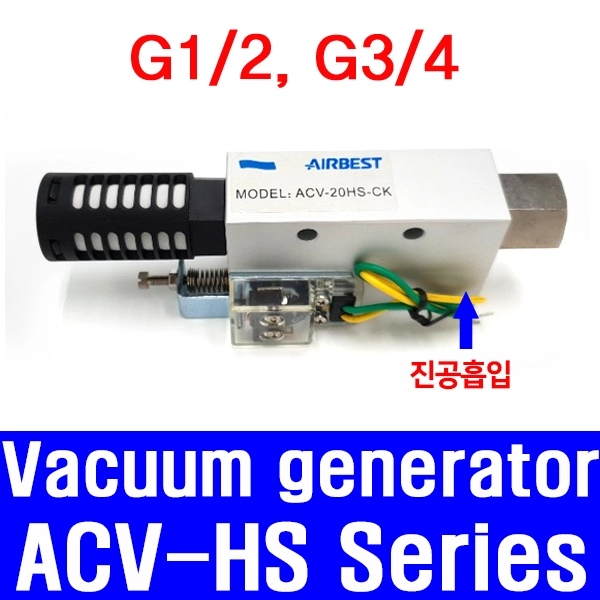

●ACV-20HS-CK (air=G1/4 F) (vacuum=G3/8 F) (csq1385)

(vacuum=-92kpa) (flow=110L/min)

●ACV-25HS-CK (air=3/8 F) (vacuum=G1/2 F) (csq1648)

(vacuum=-92kpa) (flow=160L/min)

● ACV-30HS-CK (air=1/2 F) (vacuum=G3/4 F) (csq1805)

(vacuum=-92kpa) (flow=225L/min)

■Air Best(에어베스트)사의 ACV-HS 및 ACV-HSCK 시리즈는 압축공기를 사용하여 -92kPa의 강력한 음압을 생성하는 고진공 노즐형 소형 진공 이젝터(진공 펌프)입니다.

에어베스트(Air Best) 브랜드 제품으로, 소형 노즐(05HS)부터 대유량 노즐(30HS)까지 라인업이 구성되어 있으며, CK 접미사 모델은 진공 파괴/제어용 솔레노이드 밸브 및 진공 스위치가 일체형으로 결합된 모듈형 제어 타입입니다.

■주요 스펙 및 특징

■모델 라인업 및 노즐 스펙 구분

1. 기본형 (ACV-HS 시리즈)

단순 진공 발생기 형태로, 외부 솔레노이드 밸브나 스위치를 별도로 구성할 때 사용합니다.

• ACV-05HS: 노즐 Ø0.5mm / 흡입 유량 약 7 L/min

• ACV-10HS: 노즐 Ø1.0mm / 흡입 유량 약 27 L/min

• ACV-15HS: 노즐 Ø1.5mm / 흡입 유량 약 63 L/min

• ACV-20HS: 노즐 Ø2.0mm / 흡입 유량 약 110 L/min

• ACV-25HS: 노즐 Ø2.5mm / 흡입 유량 약 160 L/min

• ACV-30HS: 노즐 Ø3.0mm / 흡입 유량 약 225 L/min

2. 모듈/밸브 일체형 (ACV-HSCK 시리즈)

진공 발생(Supply) 및 진공 파괴(Destruct) 솔레노이드 밸브와 디지털 진공 스위치/센서 부착형 모듈입니다.

• ACV10HSCK ~ ACV30HSCK: 기본 ACV-HS 유닛 상부에 전기 신호 제어용 솔레노이드 밸브 모듈이 결합되어 빠른 흡착 및 개방(파괴) 반응이 필요한 자동화 로봇 암에 최적화되어 있습니다.

■주요 적용 분야

• 전자/반도체: 소형 부품, 기판(PCB) 정밀 픽앤플레이스(Pick & Place)

• 포장/물류: 박스, 필름, 비닐, 카톤 포장용 흡착 이송

• 유리/금속 가공: 기밀성이 높은 유리판, 평평한 철판 및 아크릴판 흡착 반송
