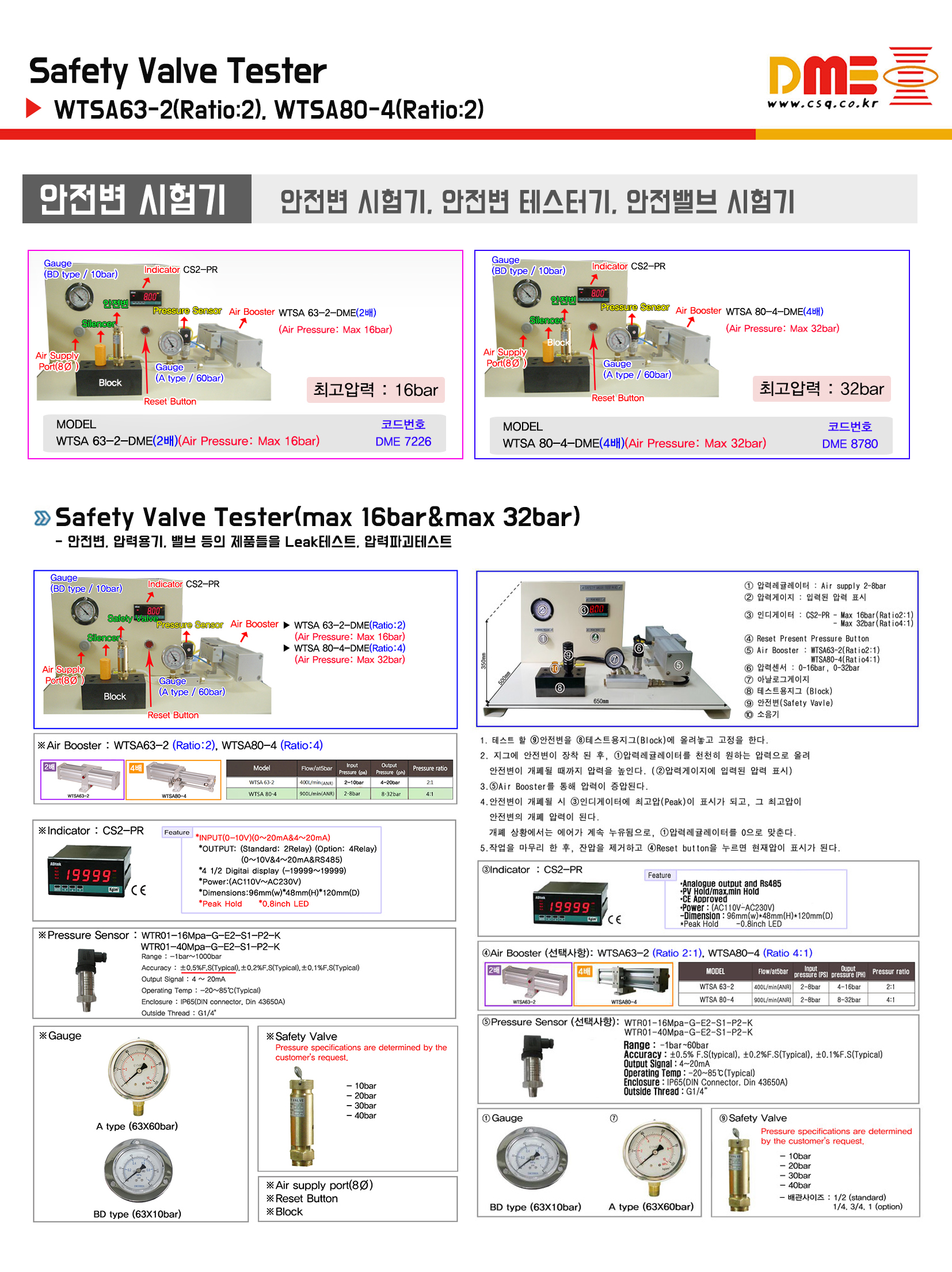

안전변시험기 카탈로그   CS2-PR 카탈로그(영어)

WTSA63-2 카탈로그

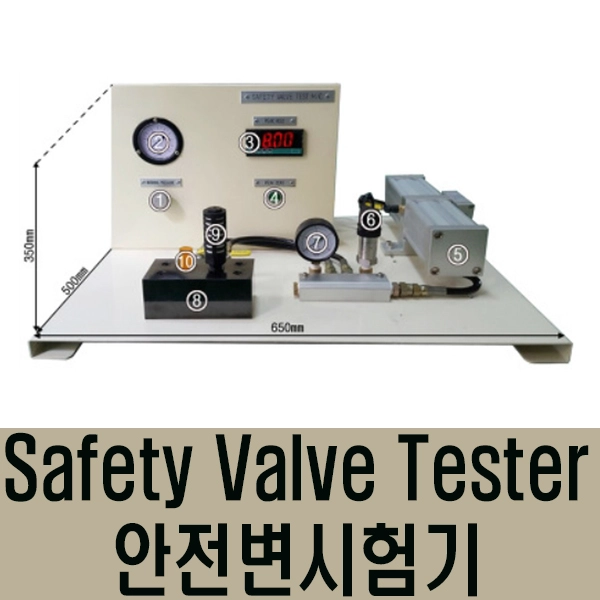

●Safety Valve Tester (max pressure=16bar)

●WTSA63-2-(CS2PR)-(Safety valve tester)-(max=16bar) (DME7226)

●Air booster,Gas booster=(WTSA63-2) (Ratio=2:1)

●CS2-PR=(process lndicator peak hold)

●PD=(air drive input pressure=2~8bar)

●PH=(gas output pressure=8~16bar)

●Safety Valve Tester (max pressure=32bar)

●WTSA80-4-(CS2PR)-(Safety valve tester)-(max=32bar) (DME8780)

●Air booster,Gas booster=(WTSA80-4-A) (Ratio=4:1)

●CS2-PR=(process lndicator peak hold)

●PD=(air drive input pressure=2~8bar)

●PH=(gas output pressure=8~32bar)

■DME의 에어 증압식 안전변 시험기(Safety Valve Tester) 모델 2종 비교 및 사양 정리입니다.

■모델별 비교 사양

■주요 특징 및 시스템 구성 (CS2-PR 사양)

• 자동 압력 제어 (Automatic Stall): 전기 연결 없이 압축공기만 공급하면 구동되며, 설정한 배수비(2배 또는 4배)의 압력에 도달하면 자동으로 정지하고 회로 내 압력을 유지합니다.

• 압력 강하 보정: 안전변 테스트 시 팝핑(Popping)이나 기밀 테스트 과정에서 압력이 떨어지면 자동으로 부스터가 재작동하여 설정 압력을 복구합니다.

• 정밀 압력 조절 (PR 옵션): 고정밀 레귤레이터 및 압력게이지가 탑재되어 시험용 안전변의 설정 압력(Set Pressure)을 미세하게 조정하기 수월합니다.

• 주요 용도: 안전밸브 팝핑/재착석 시험, 압력용기 및 가스 배관 기밀 시험, 밸브 내압 및 누설 테스트.

■안전변시험기 특징

에어만 공급하면 Automatic valve 장치에 의해 가스부스터 (에어부스터) 가  자동으로 작동하여 펌핑한다.

증압비율에 따른 압력에 도달하면 가스부스터 (에어부스터) 는 자동으로 정지하고

이때, 회로내 압력은 유지되며 가스 (에어) 사용  누유로 압력이 저하 되면

가스부스터 (에어부스터)가  자동으로 작동하여 펌핑되고 최고 압력을 유지한다.

■PD (booster Drive=Air) 와  PS (Pressure Rising gas=Air, He, CO2, H2, Ar, N2, etc)의  유체는 절대 혼합되지 않는다.
