DS04-AAT●DS04-AAD●DS04-SAI●(old DS04-SAT 생산중지)●(48L/min)●DYISHENG Aluminum Diaphragm pump●DYISHENG Stainless Steel Diaphragm pump●알루미늄 다이아프램 펌프●스텐레스 다이아프램 펌프●DYISHENG 다이아그램 펌프●(PT1/2 F)●(DYISHENG)

다이아프램 부품도(DS03~DS20) DS04-AA&SA 카탈로그

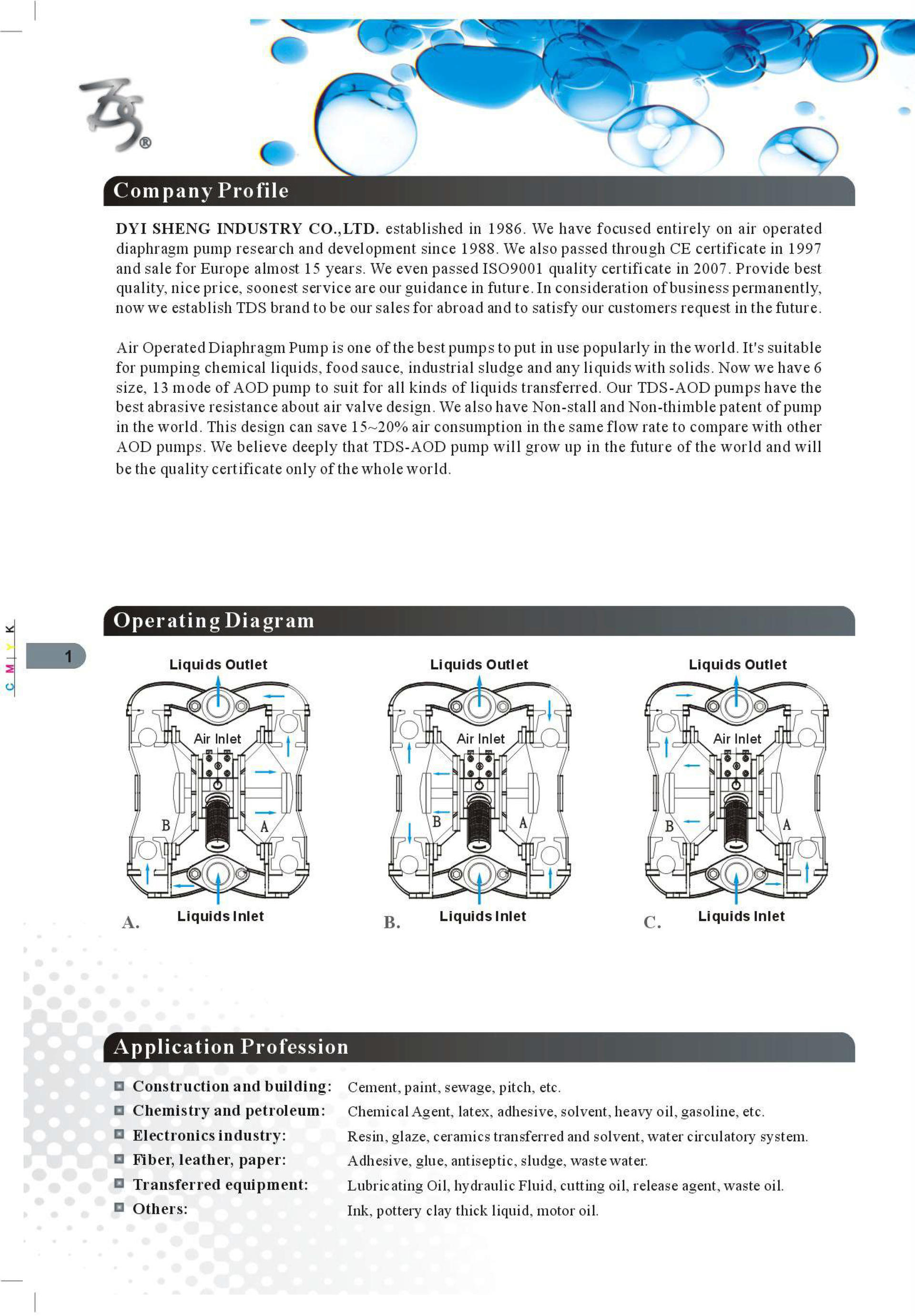

Diaphragm pump Operating Diagram Diaphragm pump Ordering

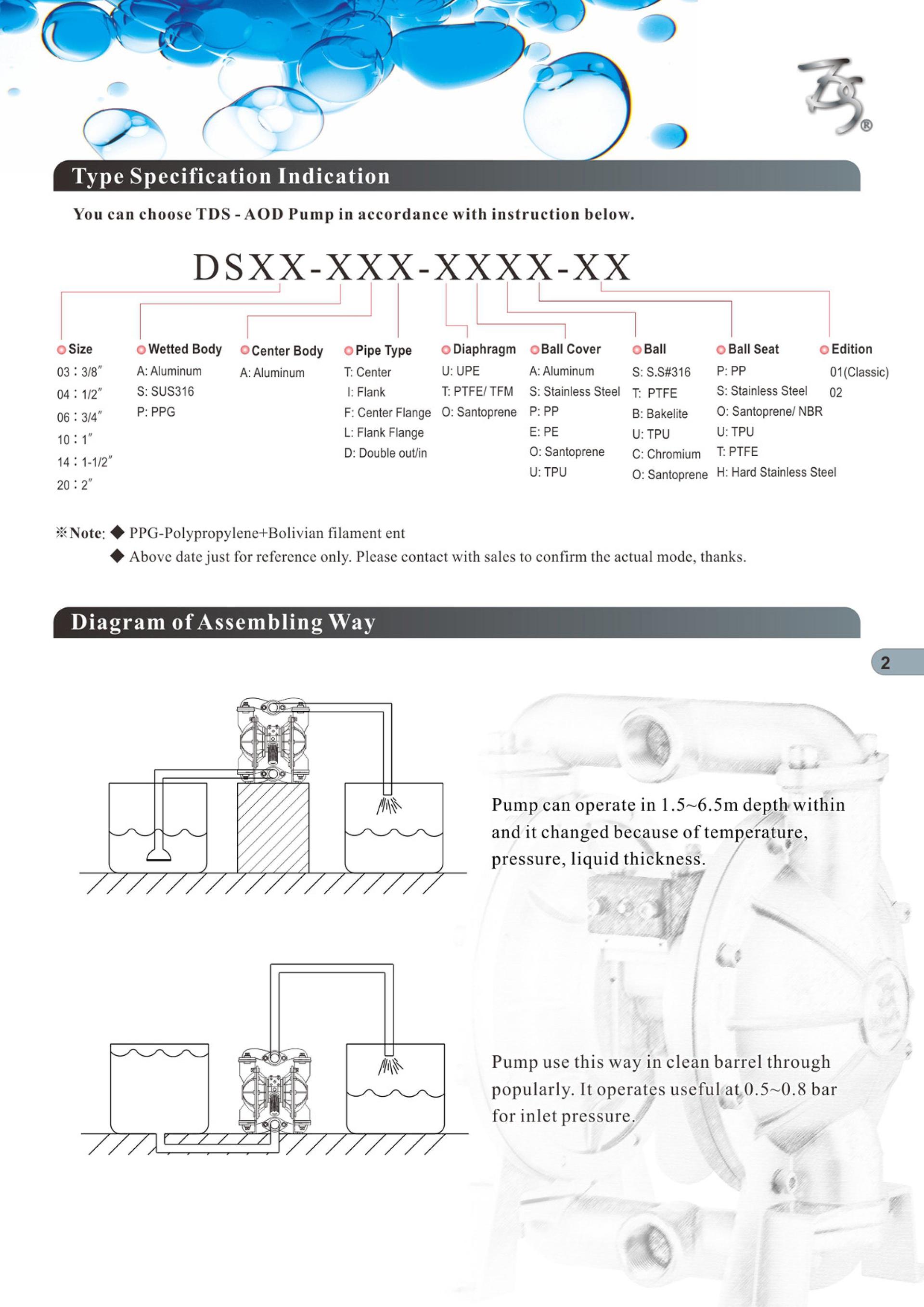

제품 코드번호

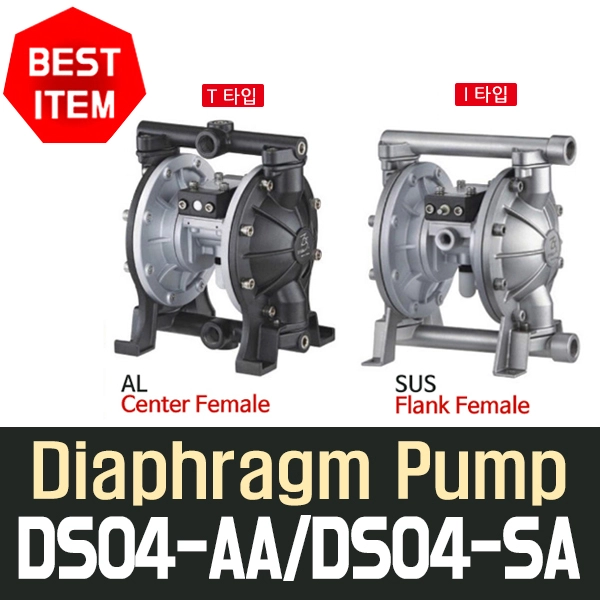

DS04-AA & DS04-SA 도면

●(Aluminum) Diaphragm Pump (PT1/2 center female)

●DS04-AAT-TASS-02 (PT1/2 center female) (DME6615)

(wetted body=AL) (center body=AL) (max flow rate=48L/min)

(Liquid inlet=PT1/2 center female) (Liquid outlet=PT1/2 center female)

(air inlet=PT1/4 female) (air outlet=(PT3/8 female) (max pressure=8.3bar)

●DS04-AAT-TATS-02 (PT1/2 center female) (DME4394)

(wetted body=AL) (center body=AL) (max flow rate=48L/min)

(Liquid inlet=PT1/2 center female) (Liquid outlet=PT1/2 center female)

(air inlet=PT1/4 female) (air outlet=(PT3/8 female) (max pressure=8.3bar)

●DS04-AAT-UPSS-02 (PT1/2 center female) (DME4191)

(wetted body=AL) (center body=AL) (max flow rate=48L/min)

(Liquid inlet=PT1/2 center female) (Liquid outlet=PT1/2 center female)

(air inlet=PT1/4 female) (air outlet=(PT3/8 female) (max pressure=8.3bar)

●(Stainless Steel) Diaphragm Pump (PT1/2 center female)

●DS04-SAI-USSS-02 (PT1/2  Flank female) (DME4227)

(wetted body=SUS316) (center body =AL) (max flow rate=48L/min)

(Liquid inlet=PT1/2  Flank female) (Liquid outlet=PT1/2  Flank female)

(air inlet=PT1/4 fale) (air outlet=(PT3/8 fale) (max pressure=8.3bar)

●DS04-SAI-TSTS-02 (PT1/2  Flank female) (DME4395)

(wetted body=SUS316) (center body=AL) (media=H2SO4)

(Liquid inlet=PT1/2  flank female) (Liquid outlet=PT1/2  Flank female)

(air inlet=PT1/4 fale) (air outlet=(PT3/8 fale) (max pressure=8.3bar)

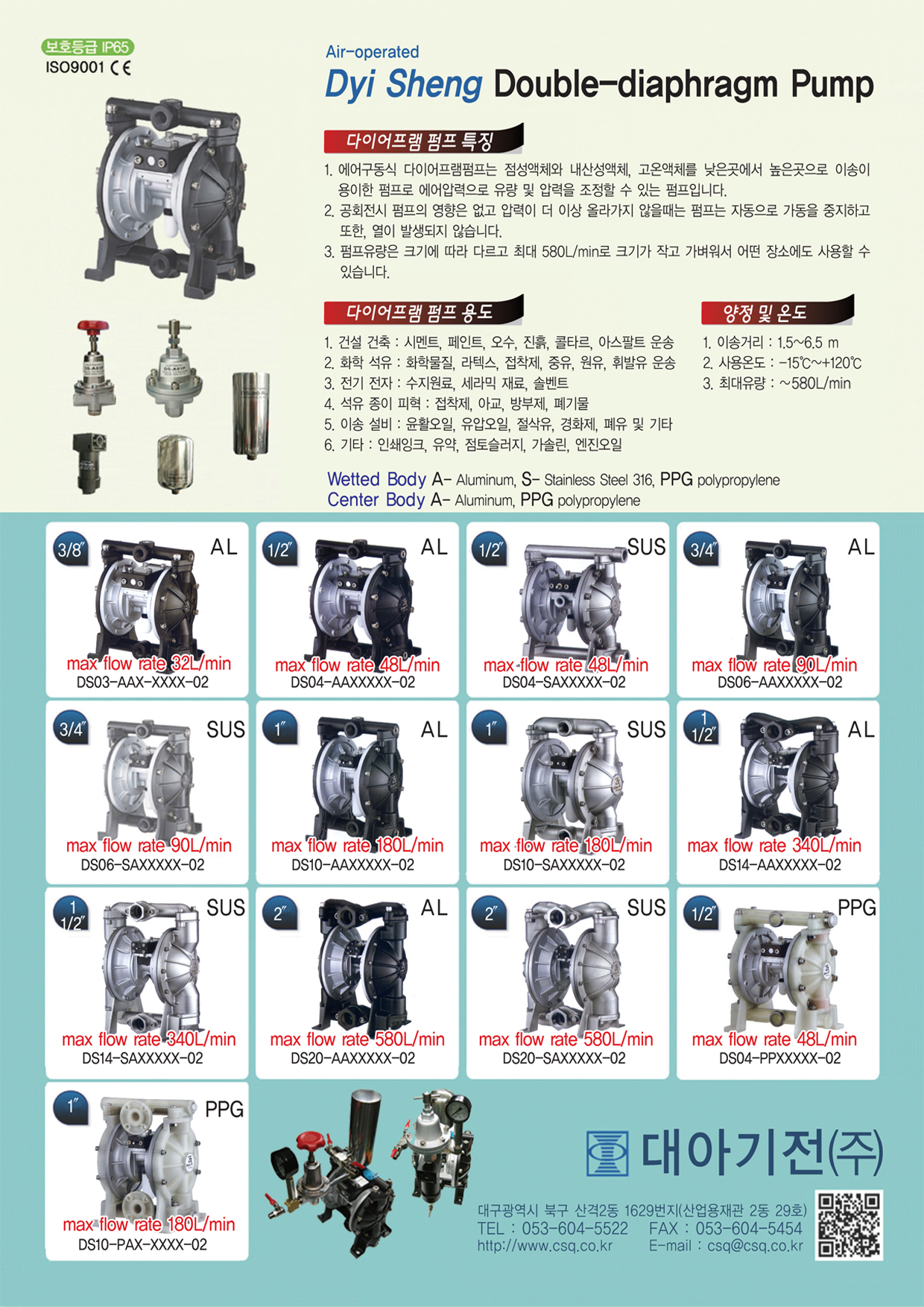

(다이아프램 펌프 특징)

● 에어구동식 다이아프램 펌프는 점성액체와 내산성액체,

고온 액체를 낮은 곳에서 높은 곳으로 이송이 용이한 펌프로

에어압력으로 유량 및 압력을 조정할 수 있는 펌프입니다.

●공회전시 펌프의 영향은 없고 압력이 더이상 올라가지 않을때는 펌프는

자동으로 가동을 중지하고 또한, 열이 발생되지 않습니다.

● 펌프 유량은 크기에 따라 다르고 최대 580L/min로 크기가 작고 가벼워서

어떤 장소에도 사용할 수 있습니다.

(다이아프램 펌프 용도)

●건설 건축 : 시멘트, 페인트, 오수, 진흙, 콜타르, 아스팔트 운송

●화학 석유 : 화학물질, 라텍스, 접착제, 중유, 원유, 휘발유 운송

●전기 전자 : 수지원료, 세라믹 재료, 솔벤트

●석유 종이 피혁 : 접착제, 아교, 방부제, 폐기물

●이송 설비 : 윤활 오일, 유압 오일, 절삭유, 경화제, 폐유 및 기타

●기타 : 인쇄 잉크, 유약, 점토슬러지, 가솔린, 엔진오일

●(이송거리 =1.5m~6.5m)  (사용온도 = -15ºC~+120ºC)  (최대유량 = ~580L/min)

●Wetted Body=(A-Aluminium) ( S-Stainless Steel 316) ( PPG-polypropylene)

●Center Body=(A-Aluminium) ( PPG-polypropylene)
