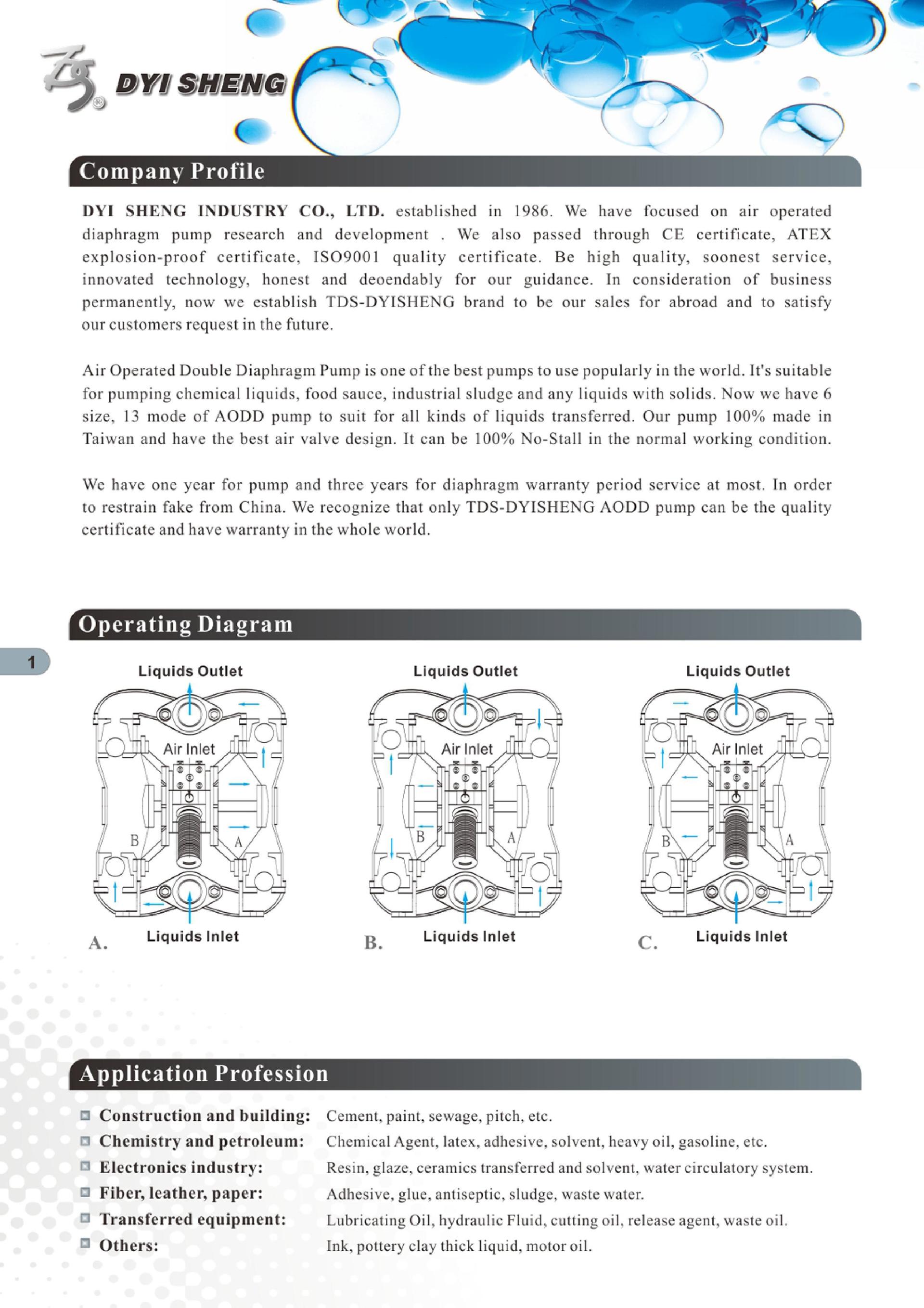

Diaphragm pump Operating Diagram

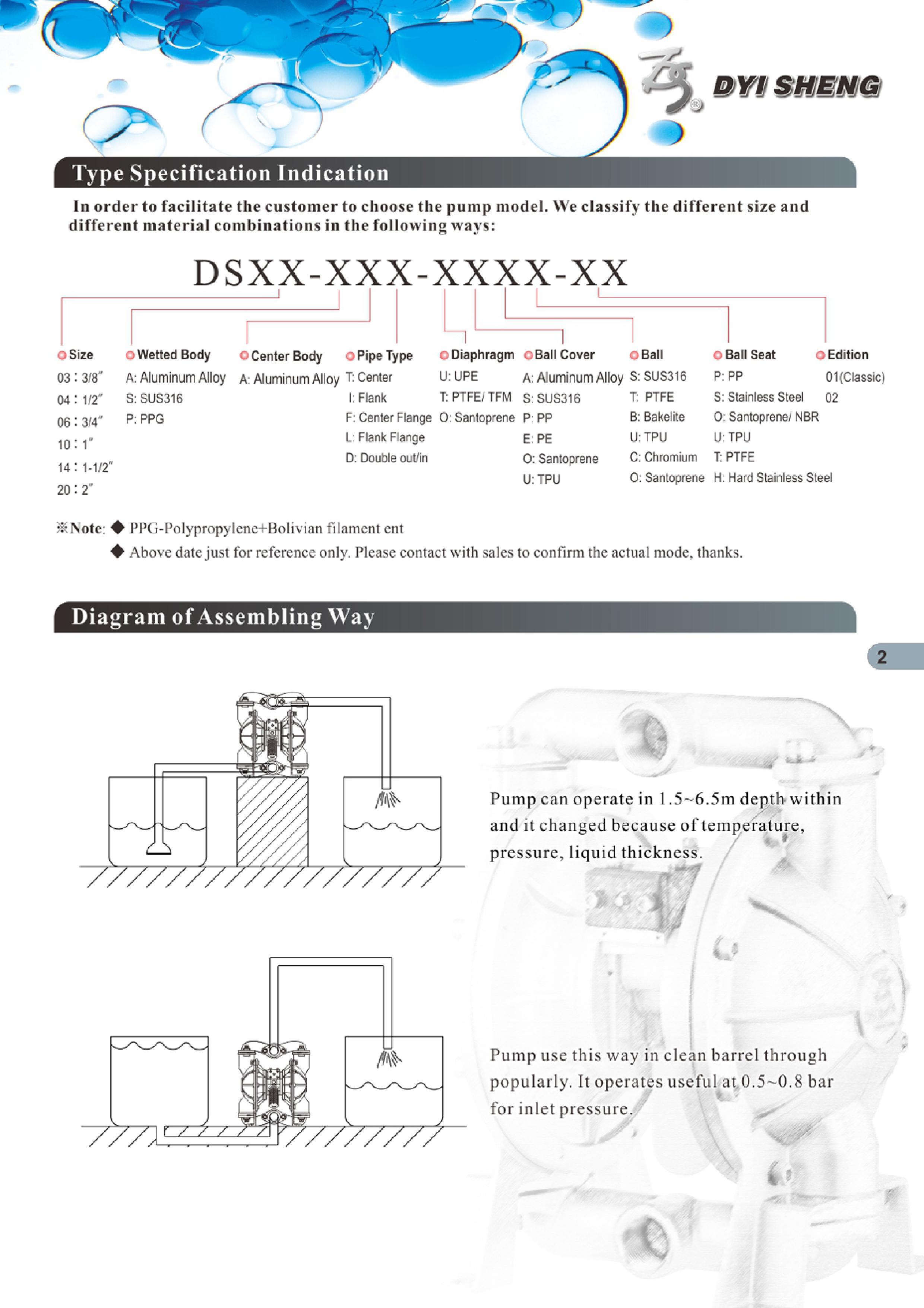

Diaphragm pump Ordering

제품 코드번호

DS10-AA & DS04-SA 도면

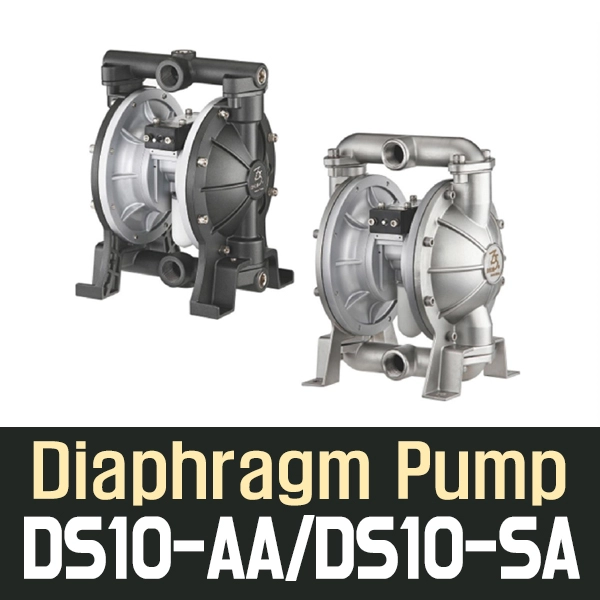

●(Aluminum) Diaphragm Pump (PT1 center female)

●DS10-AAT-TATS-02 (PT1 center female) (DME4488)

(wetted body=AL) (center body=AL)

(Liquid inlet=PT1 center female) (Liquid outlet=PT1 center female)

(AIR inlet=PT3/8 F) (air outlet=PT3/8 F)

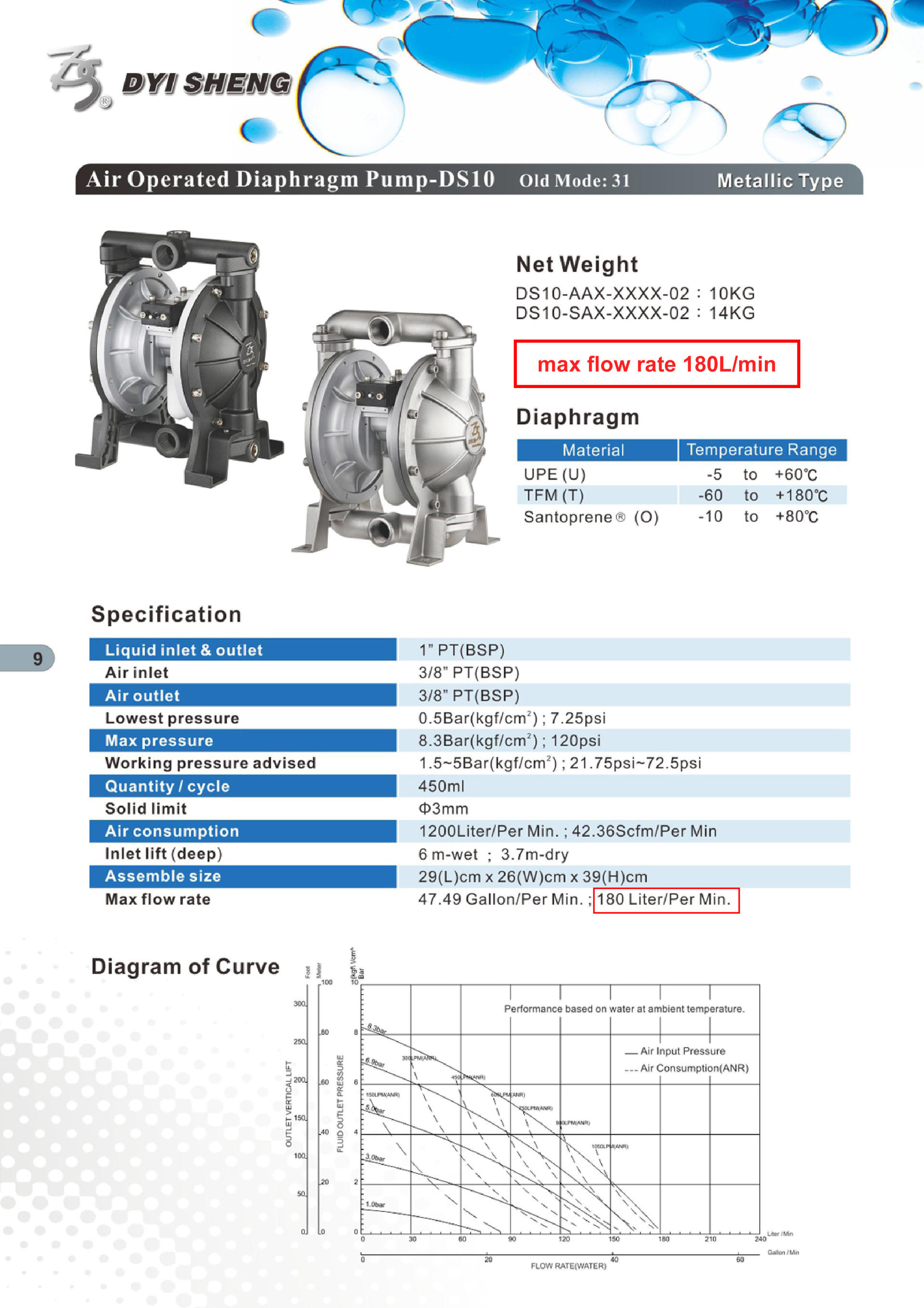

(max pressure=8.3bar) (max flow rate=180L/min)

●DS10-AAT-UATS-02 (PT1 center female) (DME4230)

(wetted body=AL) (center body=AL)

(Liquid inlet=PT1 center female) (Liquid outlet=PT1 center female)

(AIR inlet=PT3/8 F) (air outlet=PT3/8 F)

(max pressure=8.3bar) (max flow rate=180L/min)

●(Stainless Steel) Diaphragm Pump (PT1 center female)

●DS10-SAT-UPTS-02 (PT1 center female) (DME4231)

(wetted body=SUS316)(center body=AL)

(Liquid inlet=PT1 center female) (Liquid outlet=PT1 center female)

(AIR inlet=PT3/8 F) (air outlet=PT3/8 F)

(max pressure=8.3bar) (max flow rate=180L/min)

●DS10-SAT-TSTS-02 (PT1 center female) (DME9343)

(wetted body=SUS316) (center body=AL) (media=H2SO4)

(Liquid inlet=PT1 center female) (Liquid outlet=PT1 center female)

(AIR inlet=PT3/8 F) (air outlet=PT3/8 F)

(max pressure=8.3bar) (max flow rate=180L/min)

■DYISHENG DS10 시리즈는 DYISHENG사의 1인치 규격 공압식 다이아프램 펌프(AODD Pump)입니다.

유량이 넉넉해 산업용 화학약품 이송, 폐수 처리, 슬러지 수송, 도료 및 용제 이송 등 대용량 유체 처리가 필요한 자동화 라인에 널리 사용됩니다.

■주요 모델 예시

• DS10-PAT: 접액부 PP + 센터 Aluminum + 테프론 다이아프램 (강산, 약품 이송용)

• DS10-AAN: 접액부 Aluminum + 센터 Aluminum + NBR 다이아프램 (일반 유류, 절삭유용)

• DS10-SAT: 접액부 Stainless Steel + 센터 Aluminum + 테프론 다이아프램 (화학용, 강부식성 유체)

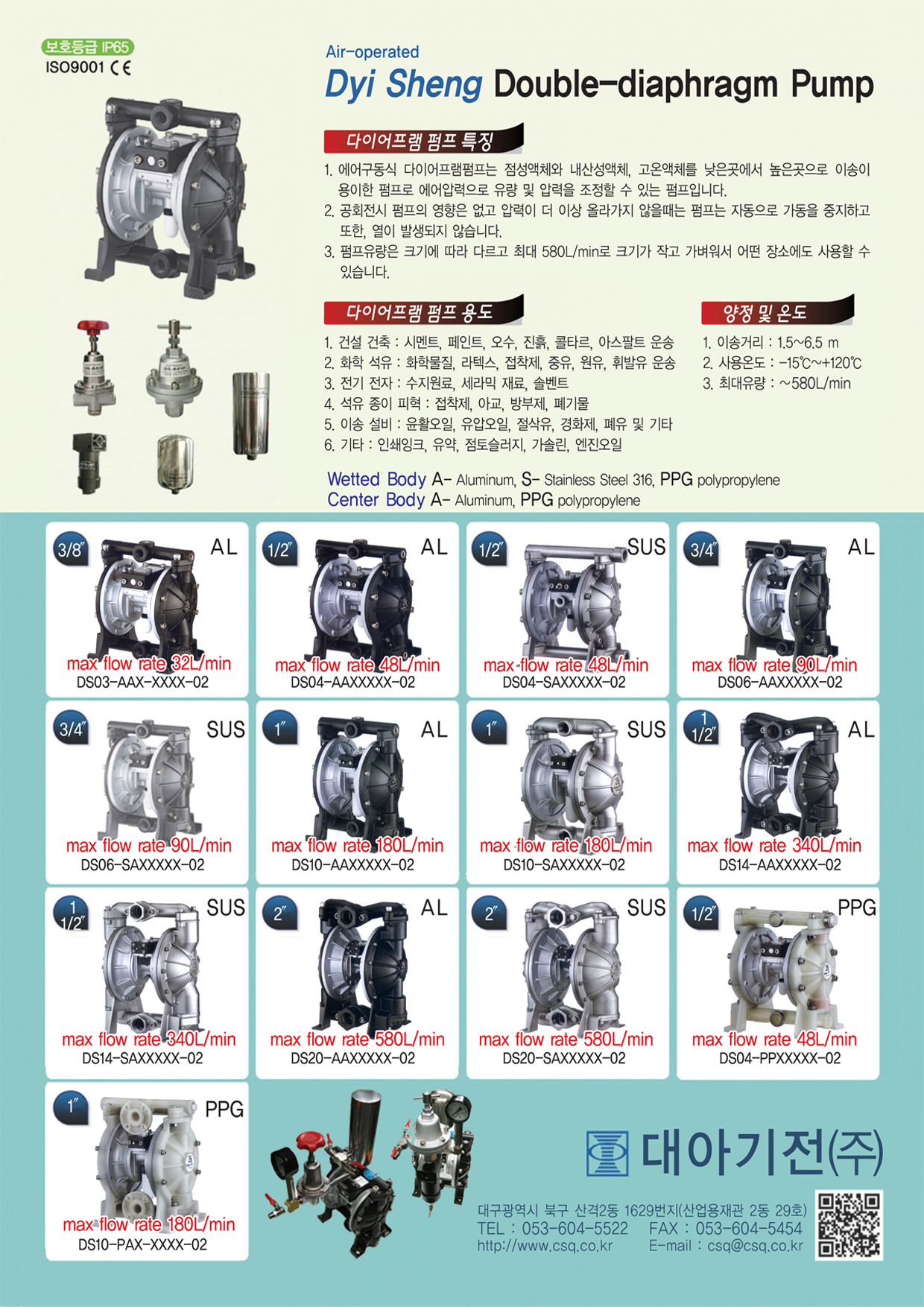

■다이아프램 펌프 특징

●에어구동식 다이아프램 펌프는 점성액체와 내산성액체, 고온 액체를 낮은 곳에서 높은 곳으로 이송이 용이한 펌프로

에어압력으로 유량 및 압력을 조정할 수 있는 펌프입니다.

●펌프 유량은 크기에 따라 다르고 최대 580L/min로 크기가 작고 가벼워서 어떤 장소에도 사용할 수 있습니다.

■다이아프램 펌프 용도

●건설 건축 : 시멘트, 페인트, 오수, 진흙, 콜타르, 아스팔트 운송

●화학 석유 : 화학물질, 라텍스, 접착제, 중유, 원유, 휘발유 운송

●전기 전자 : 수지원료, 세라믹 재료, 솔벤트

●석유 종이 피혁 : 접착제, 아교, 방부제, 폐기물

●이송 설비 : 윤활 오일, 유압 오일, 절삭유, 경화제, 폐유 및 기타

●기타 : 인쇄 잉크, 유약, 점토슬러지, 가솔린, 엔진오일

●(이송거리=1.5m~6.5m) (사용온도= -15ºC~+120ºC) (최대유량= (~580L/min)

●wetted Body=(A-Aluminium) ( S-Stainless Steel 316) ( PPG-polypropylene)

●Center Body=(A-Aluminium) ( PPG-polypropylene)
