DS04-PAT●(48L/min)●Polypropylene(PPG) Diaphragm pump●DYISHENG Polypropylene Diaphragm pump●디성 폴리프로필렌 다이아프램 펌프 ●PPG 다이아프램 펌프●PP 다이아프램 펌프●격리용 다이야프램 펌프●내산용 다이아그램 펌프●내산용 다이아프램 펌프●(PT1/2 F)●(DYISHENG)

다이아프램 부품도(DS03~DS20) DS04-PP 카탈로그

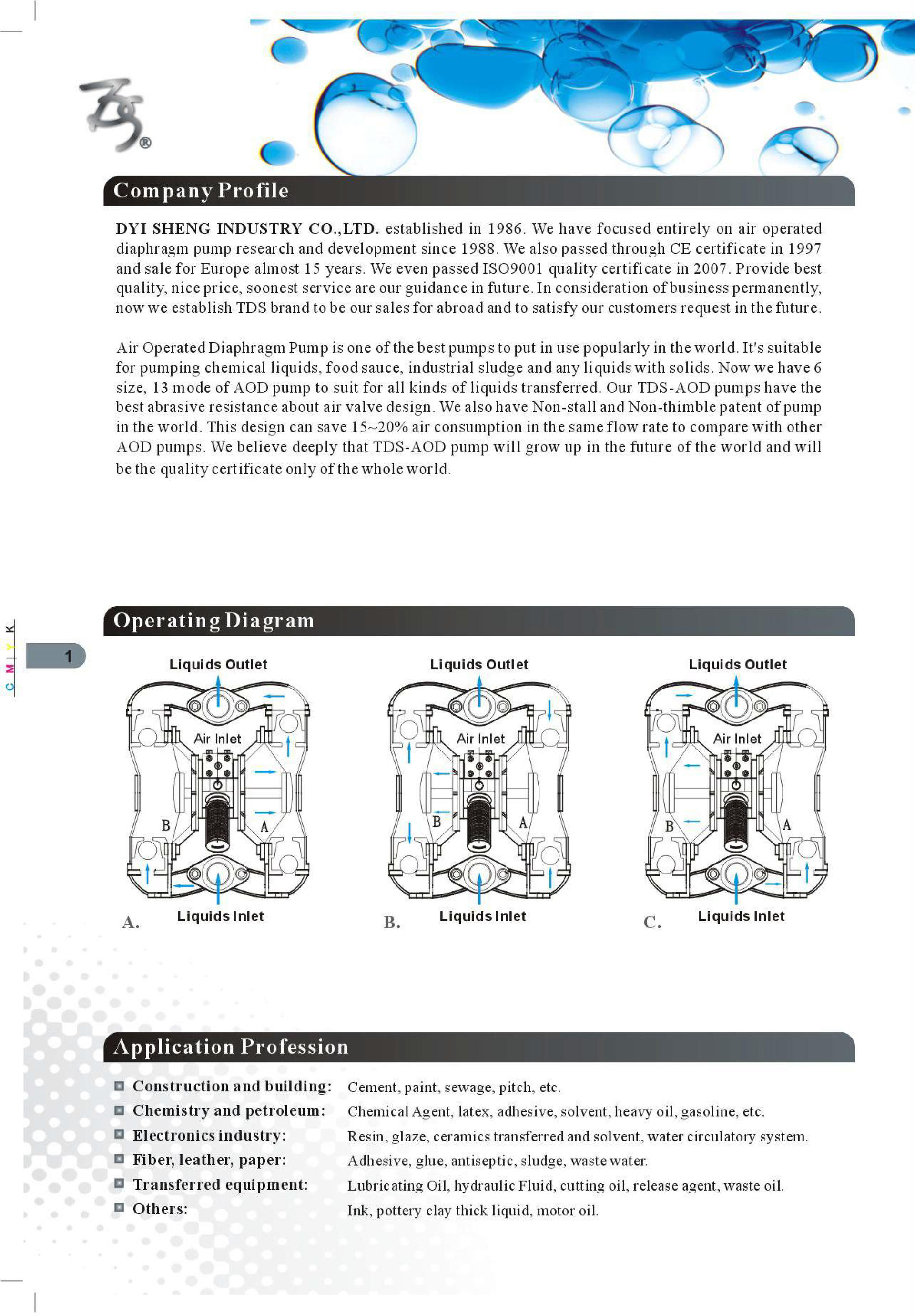

Diaphragm pump Operating Diagram

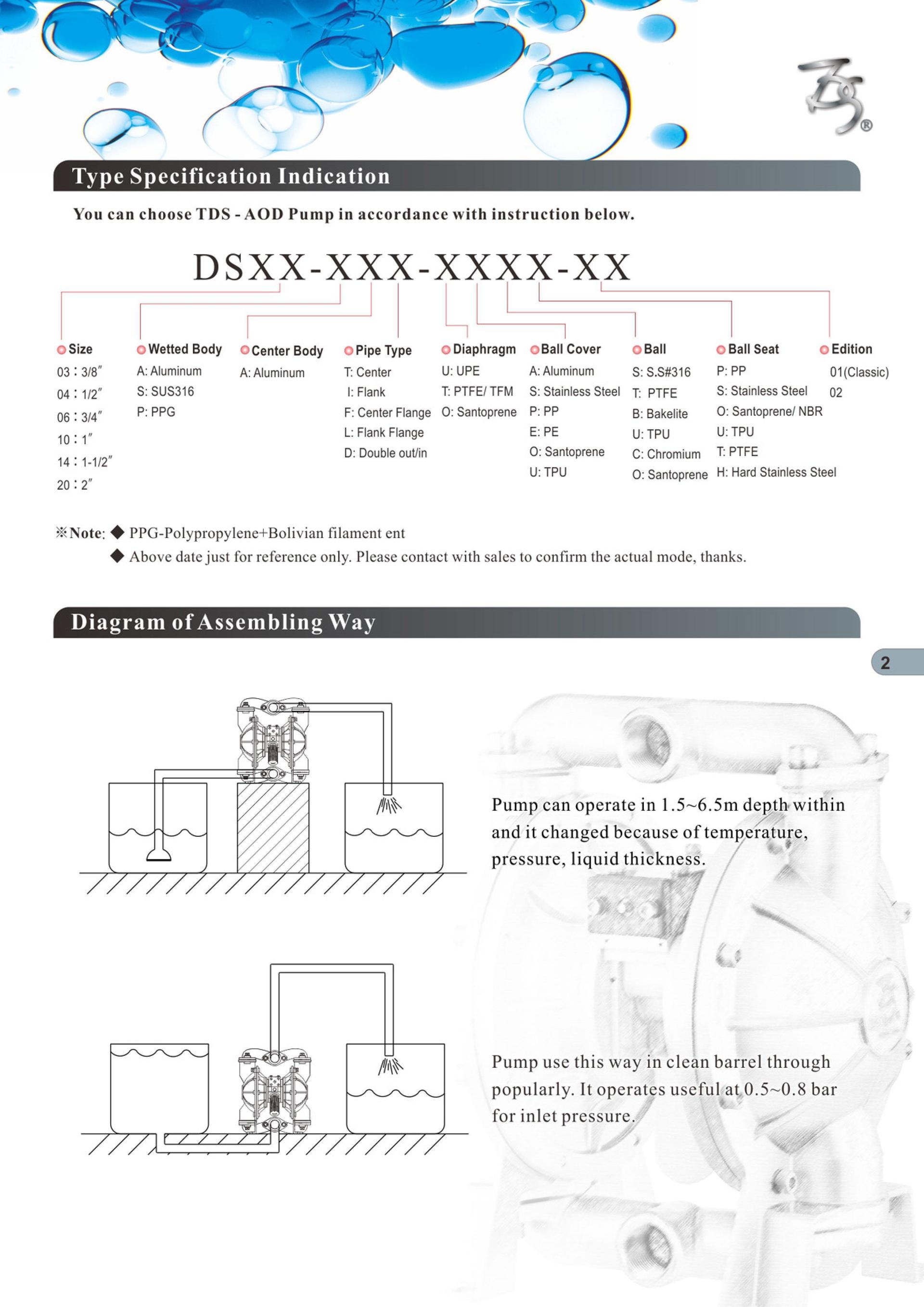

Diaphragm pump Ordering

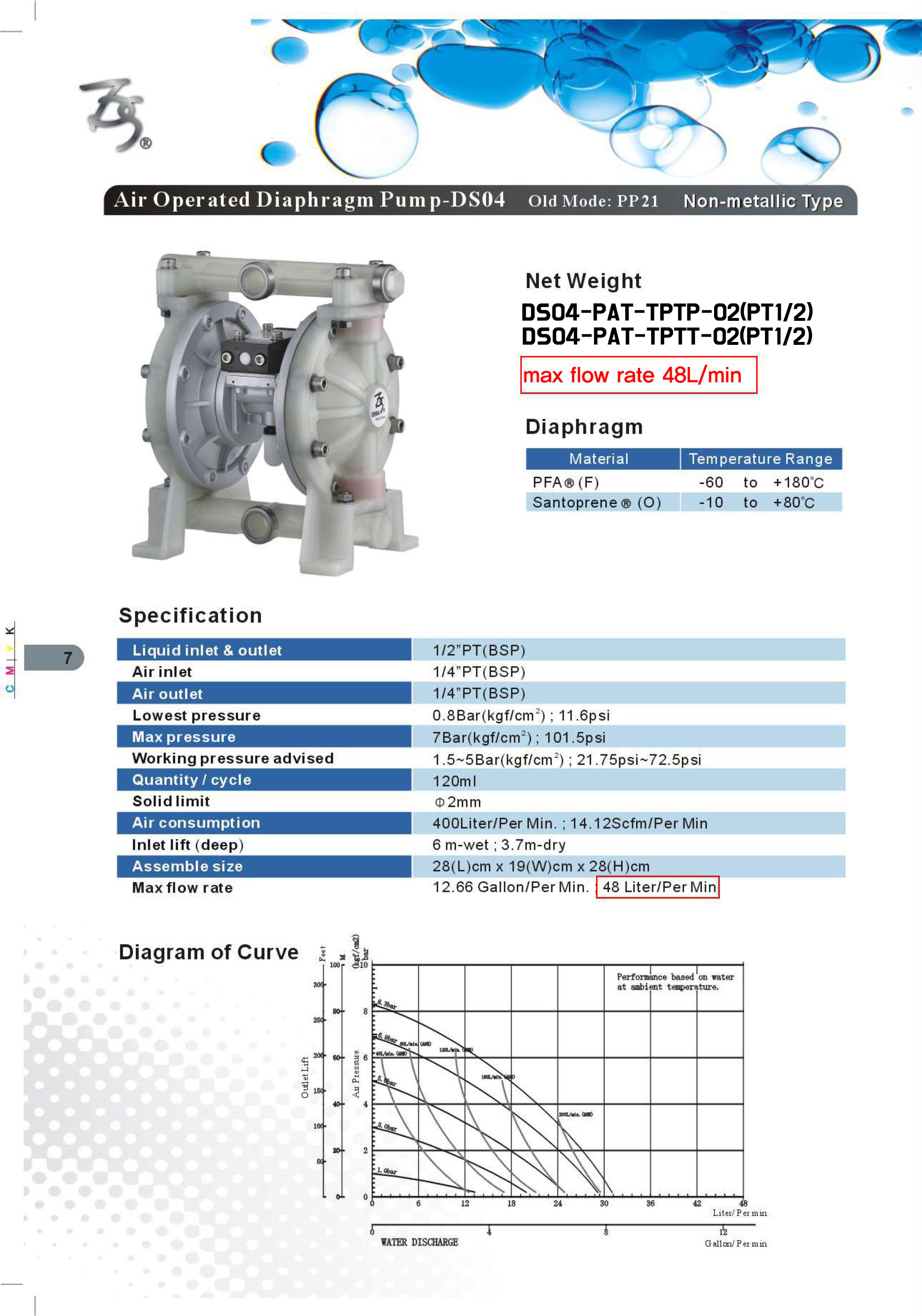

제품 코드번호  DS04-PAT-02(DWG)

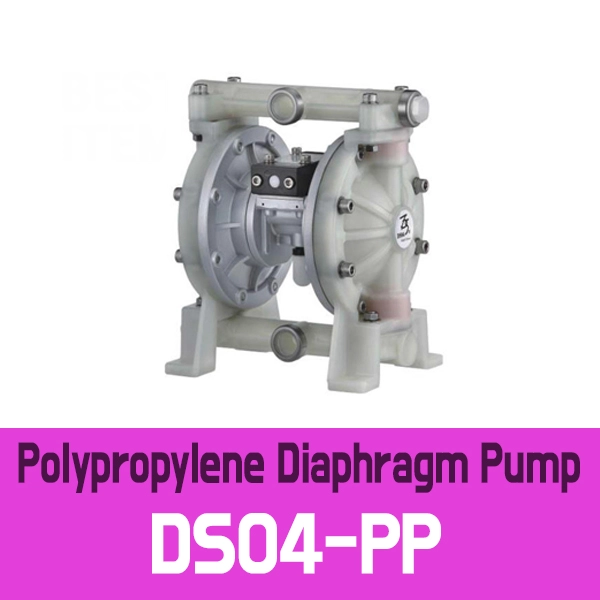

●(Polypropylene) Diaphragm Pump (Non-Metallic type)

 (PT1/2  center female)

●DS04-PAT-TPTT-02 (PT1/2 center female) (DME4486)

(wetted=PPG) (center  body=AL) (media=H2SO4)

(Liquid inlet=PT1/2  center female)

(Liquid outlet=PT1/2  center ffemale)

(AIR inlet=PT1/4 F) (air outlet=PT1/4 F)

(max pressure=7bar) (max flow rate=32L/min)

●(Polypropylene) Diaphragm Pump (Non-Metallic type)

 (PT1/2 center female)

●DS04-PAT-TPTP-02 (PT1/2 center female) (DME4192)

(wetted=PPG) (center  body=AL) (media=H2SO4)

(Liquid inlet=PT1/2 center female)

(Liquid outlet=PT1/2 center female)

(AIR inlet=PT1/4 F) (air outlet=PT1/4 F)

(max pressure=7bar) (max flow rate=32L/min)

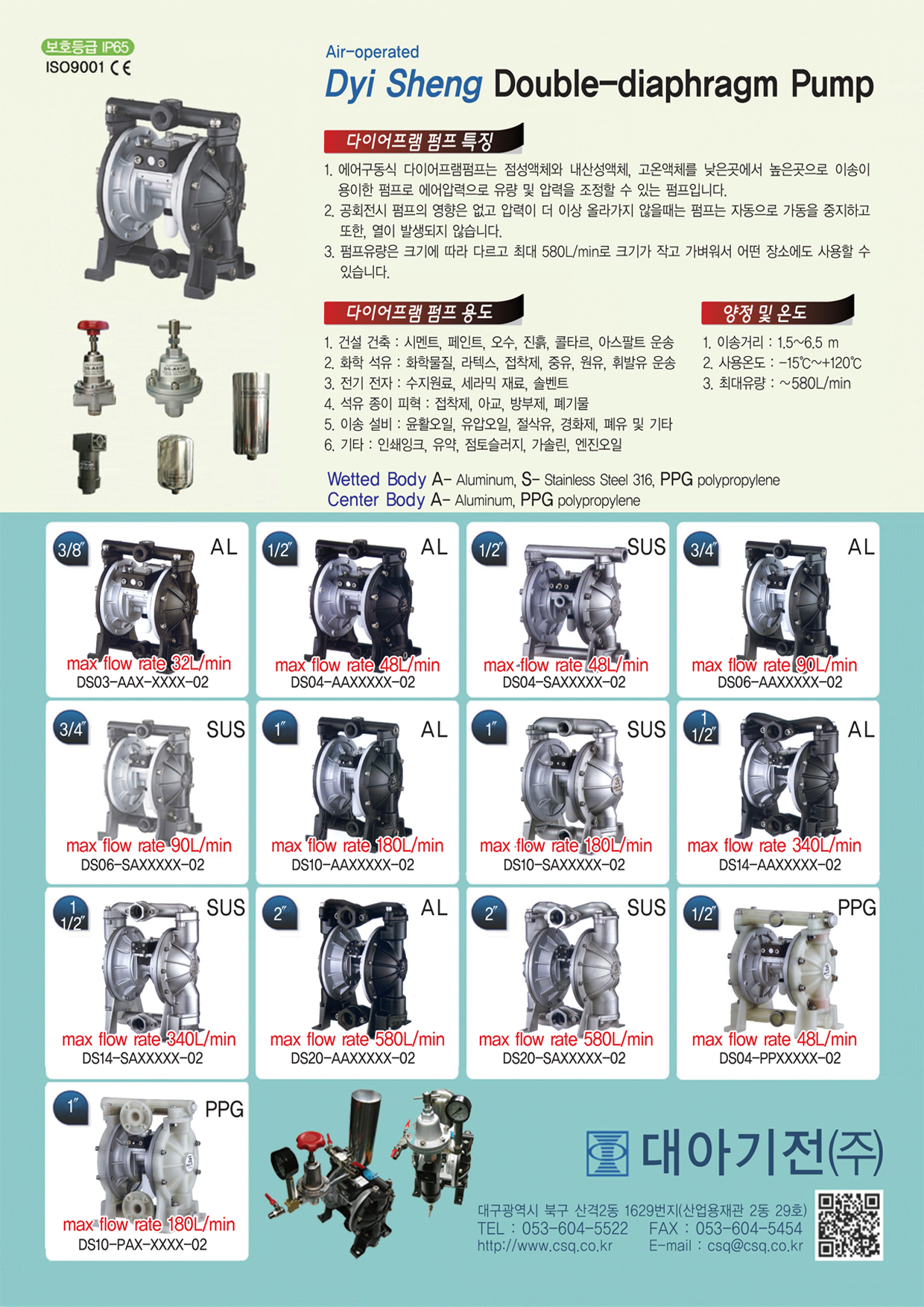

(다이아프램 펌프 특징)

● 에어구동식 다이아프램 펌프는 점성액체와 내산성액체, 고온 액체를

낮은 곳에서 높은 곳으로 이송이 용이한 펌프로

에어압력으로 유량 및 압력을 조정할 수 있는 펌프입니다.

●공회전시 펌프의 영향은 없고 압력이 더이상 올라가지 않을때는 펌프는

자동으로 가동을 중지하고 또한, 열이 발생되지 않습니다.

● 펌프 유량은 크기에 따라 다르고 최대 580L/min로 크기가 작고 가벼워서

어떤 장소에도 사용할 수 있습니다.

(다이아프램 펌프 용도)
●건설 건축 : 시멘트, 페인트, 오수, 진흙, 콜타르, 아스팔트 운송
●화학 석유 : 화학물질, 라텍스, 접착제, 중유, 원유, 휘발유 운송
●전기 전자 : 수지원료, 세라믹 재료, 솔벤트
●석유 종이 피혁 : 접착제, 아교, 방부제, 폐기물
● 이송 설비 : 윤활 오일, 유압 오일, 절삭유, 경화제, 폐유 및 기타
● 기타 : 인쇄 잉크, 유약, 점토슬러지, 가솔린, 엔진오일

●(이송거리=1.5m~6.5m) (사용온도 =-15ºC~+120ºC) (최대유량 = ~580L/min)
●Wetted Body=(A-Aluminium) (S-Stainless Steel 316) ( PPG-polypropylene)
●Center Body=(A-Aluminium) (PPG-polypropylene)
