DS10-PAL●DS10-PAF●DS10-PAI(생산중지)●(180L/min)●Polypropylene(PPG) Diaphragm pump●Diaphragm pump Polypropylene●폴리프로필렌 다이아프램 펌프●PPG다이아프램 펌프●PP 다이아프램 펌프●격리용 다이야프램펌프●내산용 다이아그램 펌프●내산용 다이아프램●(PT1 F)●(DYISHENG)

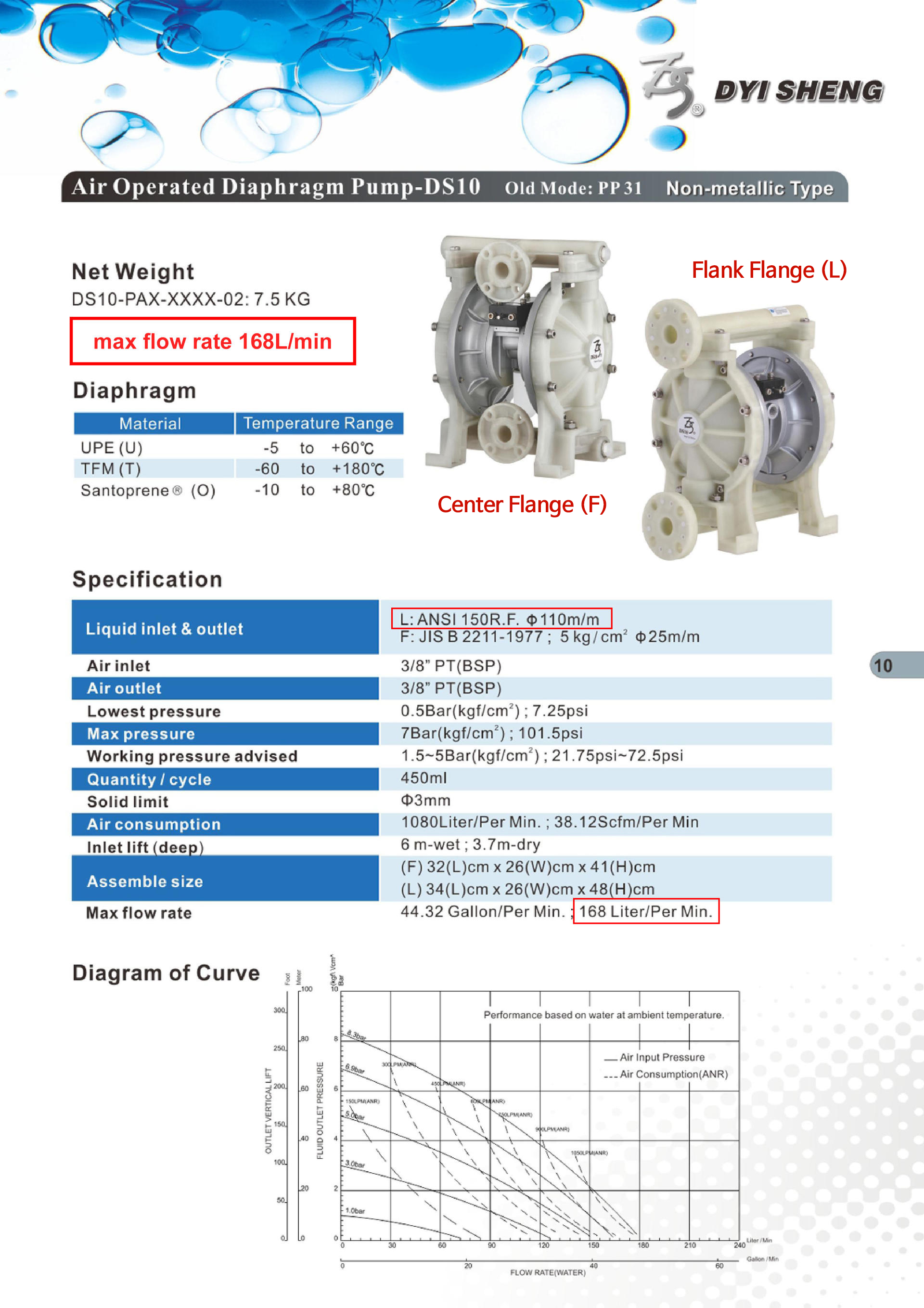

다이아프램 부품도(DS03~DS20) DS10-PA 카탈로그

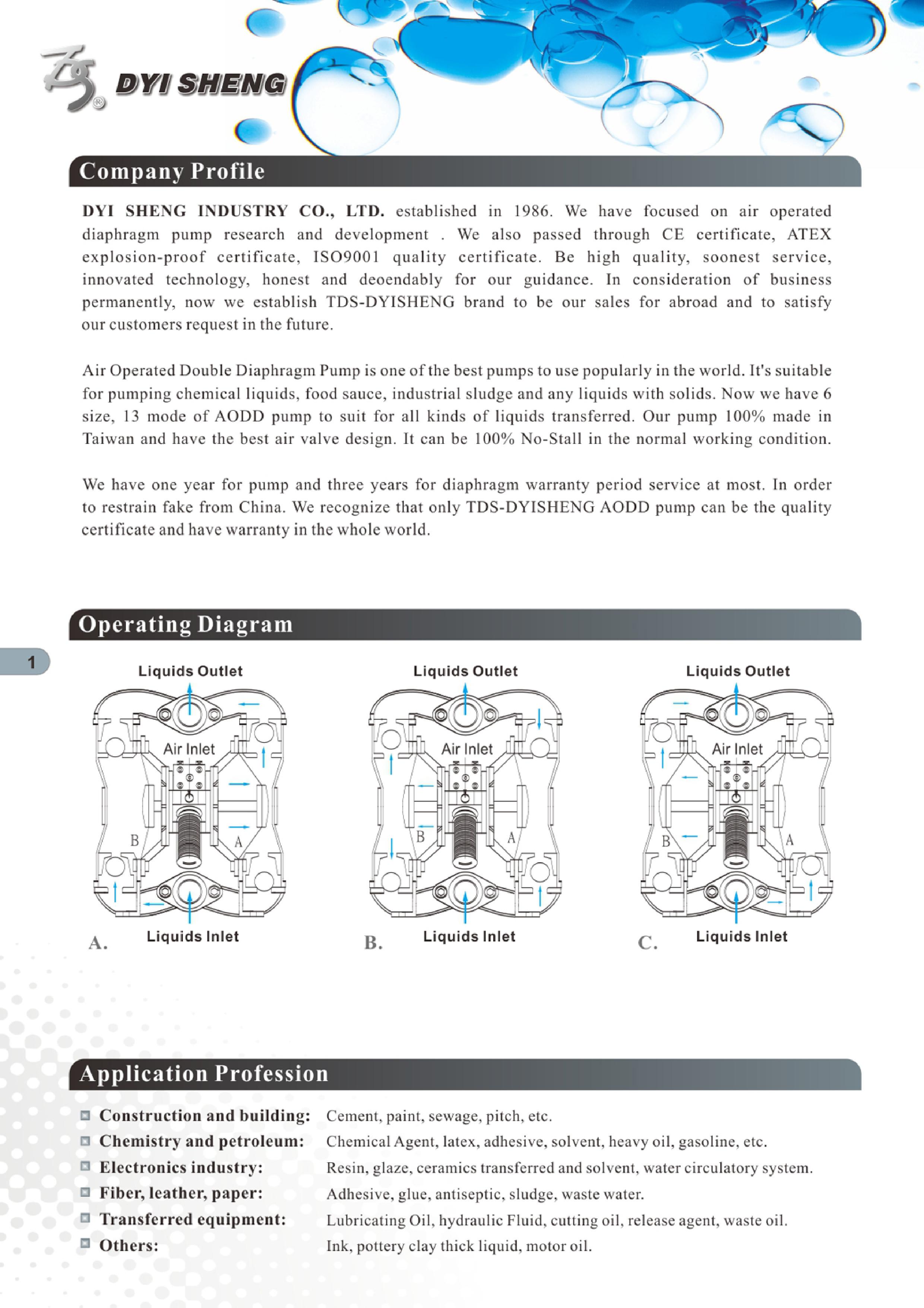

Diaphragm pump Operating Diagram

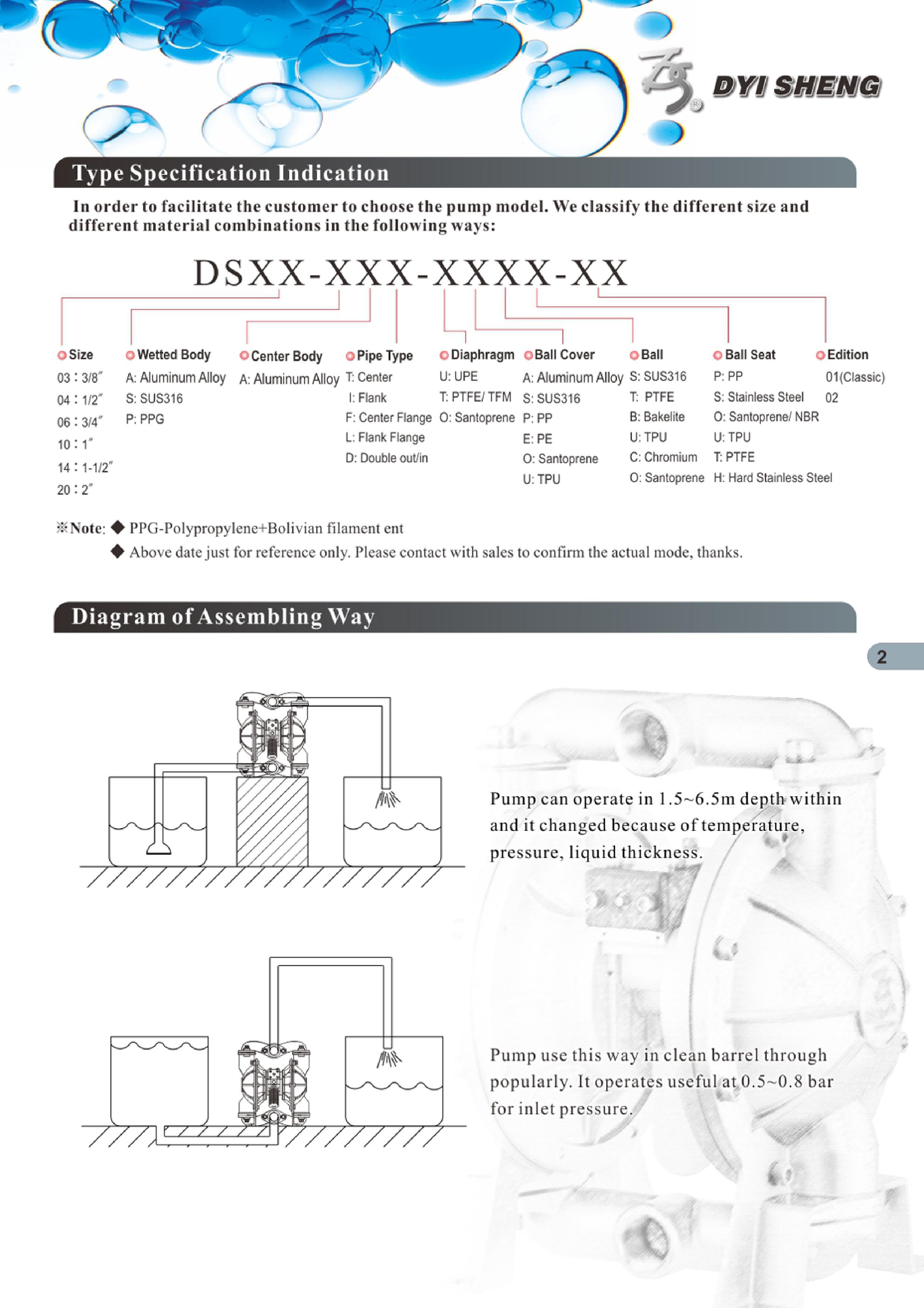

Diaphragm pump Ordering

제품 코드번호

DS10-PA 도면

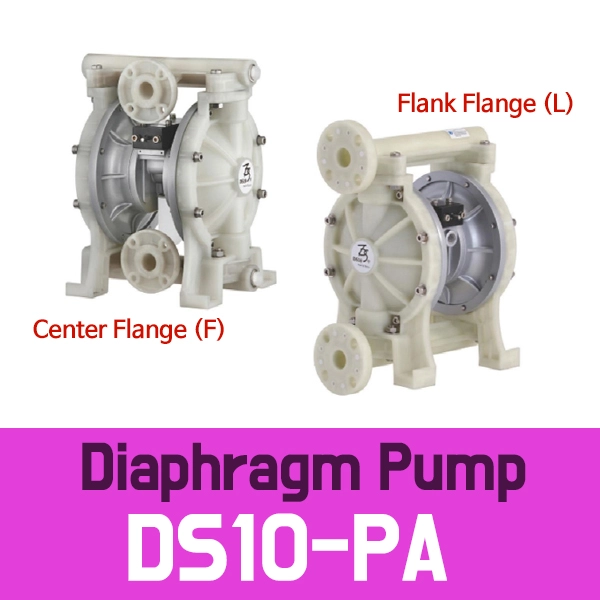

●(Polypropylene) Diaphragm Pump (PAL type) (PT1 Flank Flang)

●DS10-PAL-TPTP-02 (PT1 Flank flang) (csq4402)

(wetted=PPG) (center body=AL) (media=H2SO4)

(Liquid inlet=(PT1 Flank Flang)

(Liquid outlet=(PT1 Flank Flang)

(AIR inlet=PT3/8 F) (Air outlet=PT3/8 F)

(max pressure=7bar) (max flow rate=180L/min)

●(Polypropylene) Diaphragm Pump (PAT type) (PT1 center flang)

●DS10-PAF-TPTT-02 (PT1  center flang) (DME4489)

(wetted body=PPG) (center body=AL) (media=H2SO4)

(Liquid inlet=(PT1  center flang)

(Liquid outlet=(PT1  center flang)

(AIR inlet=PT3/8 F) (Air outlet=PT3/8 F)

(max pressure=7bar) (max flow rate=180L/min)

●DS10-PAF-TPTP-02 (PT1 center flang) (DME4193)

(wetted=PPG) (center body=AL) (media=H2SO4)

(Liquid inlet=(PT1  center flang) (Liquid outlet=(PT1  center flang)

(AIR inlet=PT3/8 F) (Air outlet=PT3/8 F)

(max pressure=7bar) (max flow rate=180L/min)

(AIR inlet=PT3/8 F) (Air outlet=PT3/8 F)

(max pressure=7bar) (max flow rate=180L/min)

■DYISHENG DS10-PAF 시리즈는 1인치 (25mm) 규격의 공압식 다이아프램 펌프 (AODD Pump)로, 접액부 하우징에 폴리프로필렌 (PP),

배관 연결부에 플랜지 (Flange) 방식을 적용한 화학 약품 이송용 전용 모델입니다.

■DS10-PAF 모델의 주요 특징

●배관 누수 방지 (Flange Type): 일반 나사식(PT) 연결과 달리 배관 고정용 플랜지가 적용되어,

강산 / 알칼리 약품 이송 시 나사 산 사이의 케미컬 누수를 완벽히 차단하며 유지보수 시 탈부착이 용이합니다.

●우수한 내화학성: PP 하우징 적용으로 염산, 황산, 가스틱 소다, 질산 등 부식성이 강한 액체 이송에 뛰어난 내구성을 발휘합니다.

●방폭 및 공운전 안전성: 전기 없이 에어 구동으로 동작하여 폭발 위험이 있는 방폭 구역에서 안전하게 사용 가능하며,

●유체가 공급되지 않는 공운전 (Dry Running) 상태에서도 펌프가 손상되지 않습니다.

■배관 및 설치 가이드

●흡입 / 토출 배관: 1인치 플랜지 패킹 가스켓을 화학 약품 전용 재질 (PTFE 등)로 사용하여 체결합니다.

●에어 라인: 에어 입력 포트 (3/8") 앞단에 F.R.L (필터·레귤레이터·루브리케이터)을 설치하여

수분 제거 및 적정 수압 (5~6 bar)을 유지해 주어야 에어 밸브의 수명이 연장됩니다.

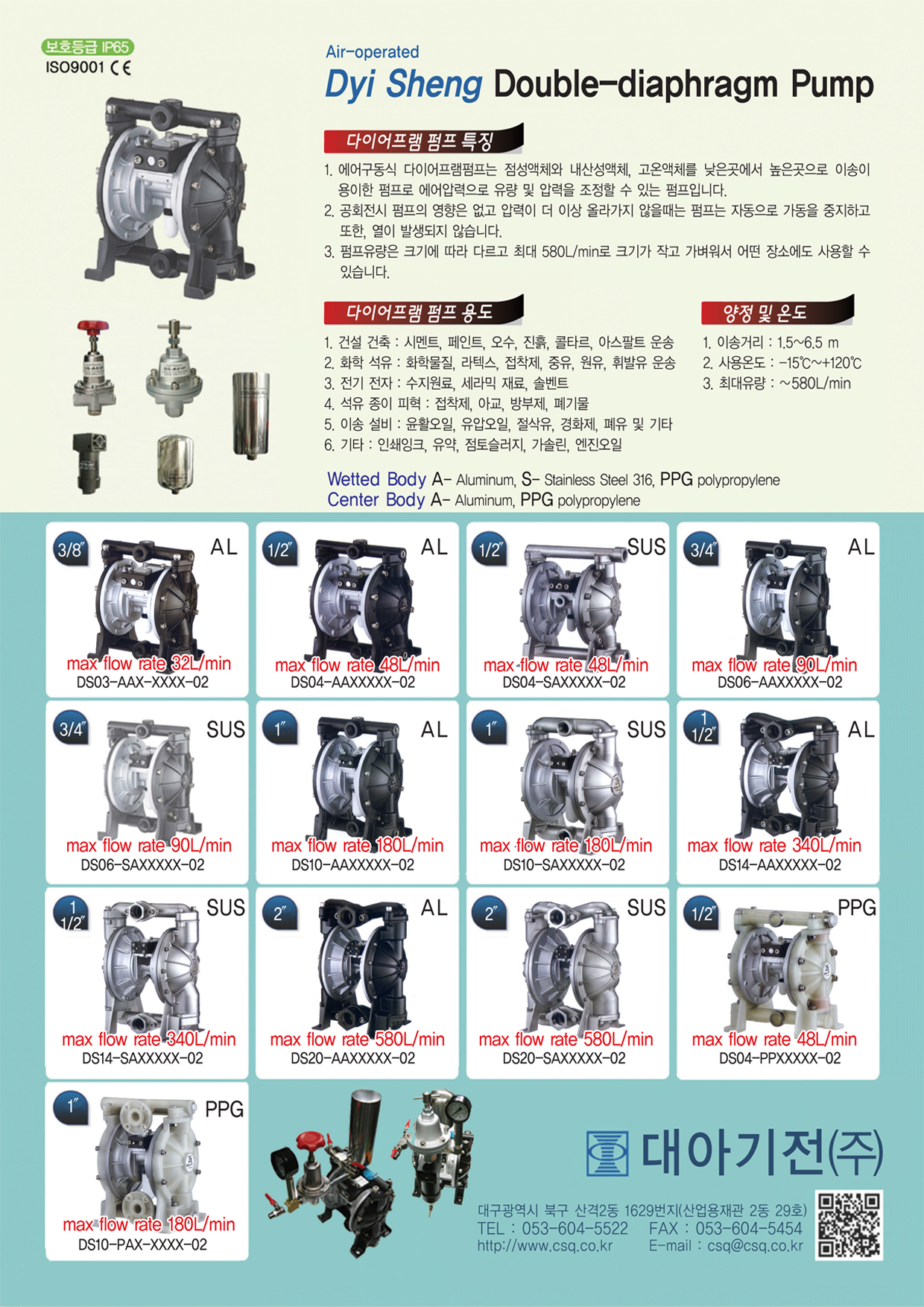

■다이아프램 펌프 특징

●에어구동식 다이아프램 펌프는 점성액체와 내산성액체, 고온 액체를

낮은 곳에서 높은 곳으로 이송이 용이한 펌프로

에어압력으로 유량 및 압력을 조정할 수 있는 펌프입니다.

●펌프 유량은 크기에 따라 다르고 최대 580L/min로 크기가 작고 가벼워서

어떤 장소에도 사용할 수 있습니다.

■다이아프램 펌프 용도

●건설 건축 : 시멘트, 페인트, 오수, 진흙, 콜타르, 아스팔트 운송

●화학 석유 : 화학물질, 라텍스, 접착제, 중유, 원유, 휘발유 운송

●전기 전자 : 수지원료, 세라믹 재료, 솔벤트

●석유 종이 피혁 : 접착제, 아교, 방부제, 폐기물

●이송 설비 : 윤활 오일, 유압 오일, 절삭유, 경화제, 폐유 및 기타

●기타 : 인쇄 잉크, 유약, 점토슬러지, 가솔린, 엔진오일

●(이송거리=1.5m~6.5m) (사용온도= -15ºC~+120ºC) (최대유량= ~580L/min)

●wetted Body=(A-Aluminium) ( S-Stainless Steel 316) ( PPG-polypropylene)

●Center Body=(A-Aluminium) ( PPG-polypropylene)
