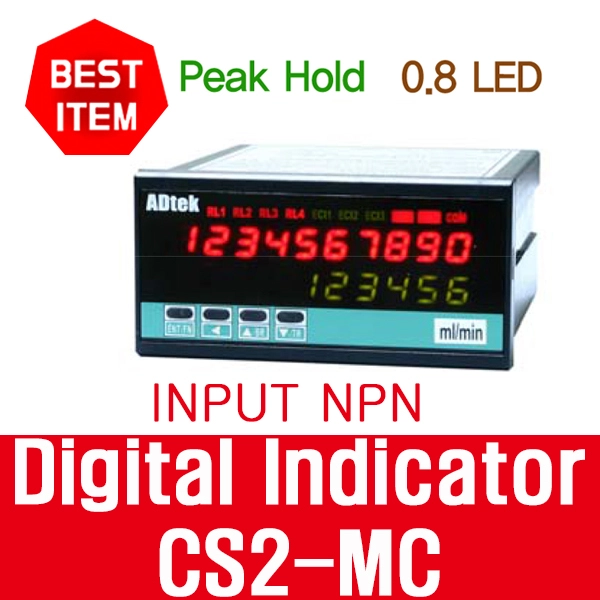

CS2-MC●CS2-MC●(CS2MC)●(A/B Phase Counter)Digital Indicator●A/B Phase Counter●NPN Phase Counter●엔코더 디지털 인디게이터●엔코더 인디게이터●엔코더 디지털 인디게이터●엔코더 인디게이터●펄스디지털 인디게이터●펄스 인디게이터●(W=96mm, H=48mm, D=120mm)●(ADTek)

관련자료 (CLICK)

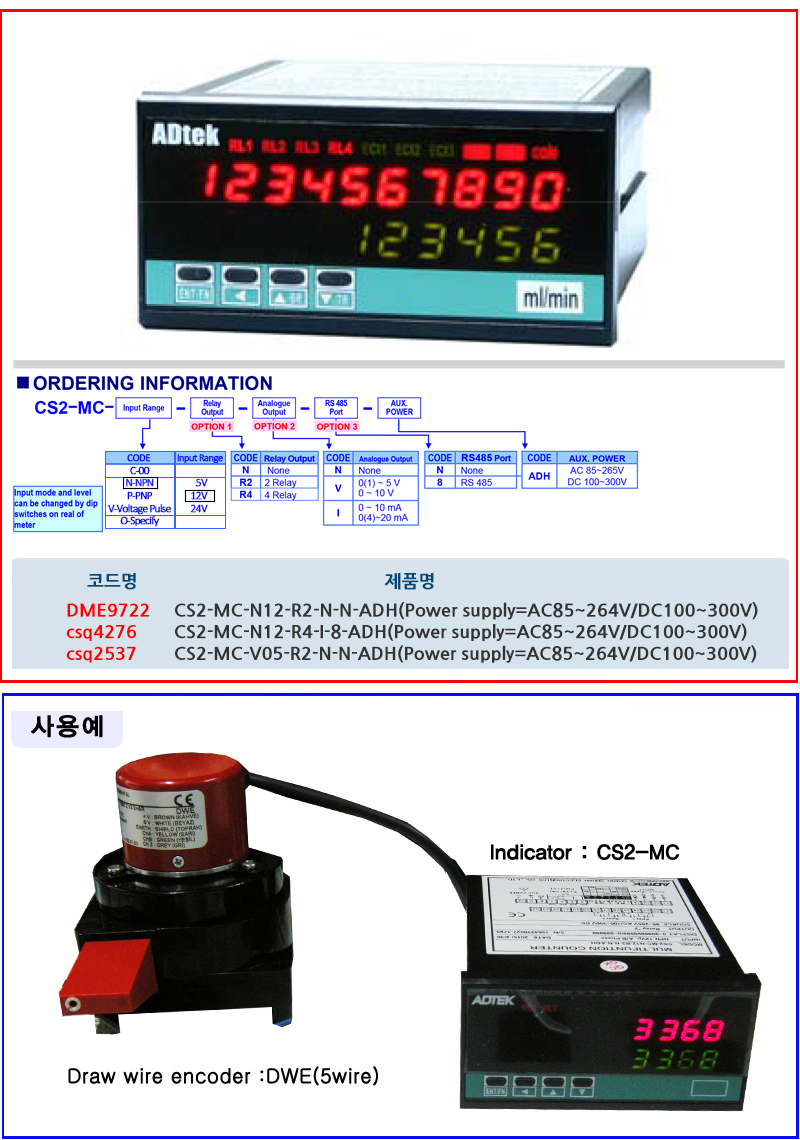

●(CS2-MC-N12) (A/B Phase Multifunction Digital  Counter) Indicator

●Power supply=(AC115/230V)

●Dimensions=W=96mm, H=48mm, D=120mm

●CS2-MC-N12-R2-N-N-ADH (DME9722)

(input=NPN, 12V pulse) (output=2Relay)

●CS2-MC-N12-R4-N-N-ADH (csq4389)

(input=NPN, 12V pulse) (output=4Relay)

●CS2-MC-N12-R2-N-8-ADH (csq4055)

(input=NPN, 12V pulse) (output=2Relay, RS485)

●CS2-MC-N12-R2-I-8-ADH (csq4385)

(input=NPN,12V pulse) (output=2Relay,(0) 4~20mA,RS485)

●CS2-MC-N12-R4-I-8-ADH (csq4276)

(input=NPN, 12V pulse) (output=4Relay, (0) 4~20mA, RS485)

●CS2-MC-N12-R2-V-8-ADH

(input=NPN, 12V pulse) (output=2Relay, 0~10V, RS485)

●CS2-MC-N12-R4-V-8-ADH

(input=NPN, 12V pulse) (output=4Relay, 0~10V, RS485)

●(CS2-MC-V05) (A/B Phase Multifunction Digital  Counter) Indicator

●Power supply=(AC115/230V)

●Dimensions=W=96mm, H=48mm, D=120mm

●CS2-MC-V05-R2-N-N-ADH (csq2537)

(input=5V pulse) (output=2Relay)

●CS2-MC-V05-R4-N-N-ADH (csq4390)

(input=5V pulse) (output=4Relay)

●CS2-MC-V05-R2-N-8-ADH (csq4386)

(input=5V pulse) (output=2Relay, RS485)

●CS2-MC-V05-R2-I-8-ADH (csq4387)

(input=5V pulse) (output=2Relay, (0) 4~20mA, RS485)

●CS2-MC-V05-R4-I-8-ADH (csq4388)

(input=5V pulse) (output=4Relay, (0) 4~20mA, RS485)

●input=V05 (5V  Pulse) (line drive)  ●HTL/HLD (CS2-MC-V05)

●input=N12 (NPN,12V Puse) (push pull) ●LTP (CS2-MC-N12)

●input=C24 (24V Puse) (open collecta) ●TTL (CS2-MC-C24)

●input=P5 (PNP,5V Puse) (TTL Linedriver)  ●TTL (CS2-MC-P05)

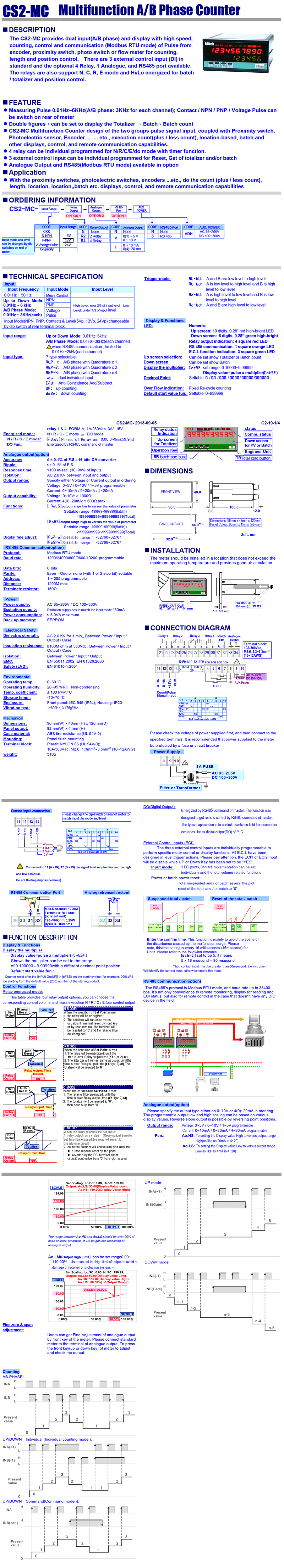

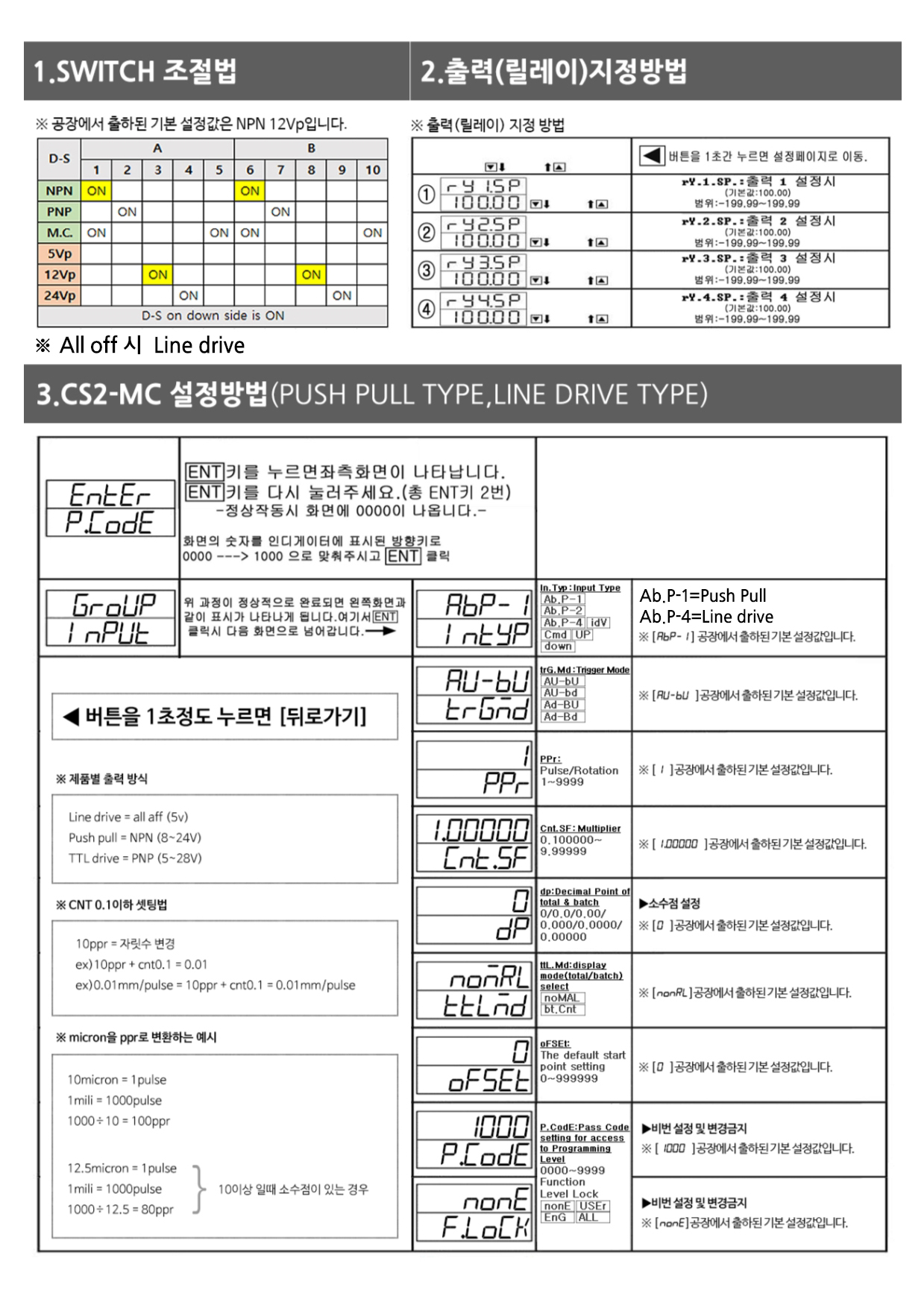

●CS1-MC 인디게이터 약식 매뉴얼  ●CS2-MC 인디게이터 약식 매뉴얼

■ADTek의 CS2-MC 시리즈는 로터리 엔코더 및 리니어 스케일의 펄스 신호를 입력받아

회전수, 위치, 속도, 길이 등을 정밀하게 측정 및 표시하는 고성능 로터리 엔코더/카운터 인디케이터입니다.

■주요 사양 및 특징

• 입력 신호 타입: A/B/Z 상 (Quadrature), NPN/PNP Open Collector, Push-Pull, Line Driver(TTL/RS-422) 선택 지원

• 디스플레이: 메인 디스플레이 5자리 또는 6자리 LED, 보조 디스플레이 지원

• 입력 주파수: 최대 10kHz ~ 50kHz (옵션/설정에 따라 정밀 카운팅 지원)

• 카운터 기능: 1채널/2채널 엔코더 입력, 가감산 카운팅, 체배 설정 (1배/2배/4배 체배)

• 제어 출력 (Relay/OC): 최대 4점 알람 리레이 출력 (Hi/Lo, 비교 제어 기능)

• 아날로그 출력 (Transmitter): 0~10V, 4~20mA 등 재전송(Retransmission) 기능 옵션

• 통신 기능: RS-485 (Modbus RTU 프로토콜) 지원으로 PLC 및 HMI 연동 용이

• 센서 전원 내장: DC 12V 또는 DC 5V (엔코더 구동용 보조 전원 제공)

• 외형 규격: 표준 DIN 96×48mm 패널 타공 규격

■주요 활용 분야

• 로터리 엔코더를 이용한 모터 회전수(RPM) 및 이동 거리 측정

• 리니어 엔코더/와이어 센서를 활용한 이송 축의 위치 및 길이 측정

• 컨베이어 라인의 생산량 카운팅 및 속도 제어

• PLC 연동을 위한 펄스-아날로그 변환 및 Modbus 데이터 전송
