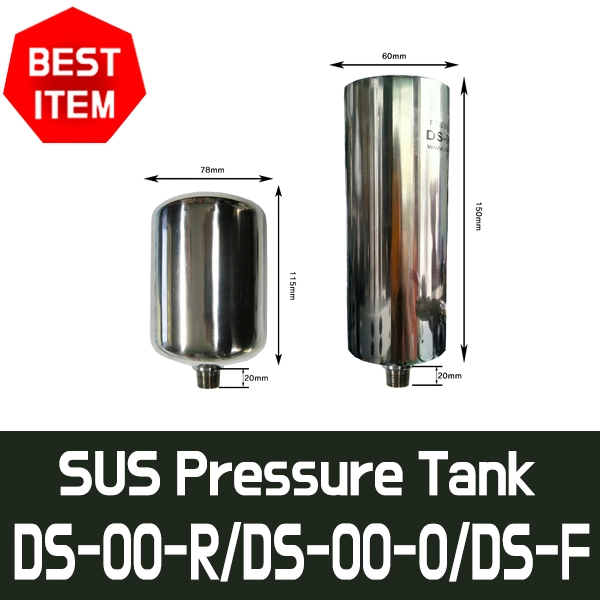

●PRESS TANK (standard)

●DS-00-O (PT3/8 Male) (DME4836)

(SUS Pressure Tank=0~8.5bar)

●PRESS TANK (long type)

●DS-00-R (PT3/8 Male) (DME4835)

(SUS Pressure Tank=0~8.5bar)

■DS-00-R / DS-00-O는 대만의 공압식 다이어프램 펌프 및 유체 보조 기기 전문 브랜드 DYISHENG / ITC의 PT 3/8" 수나사 타입 스테인리스 액체 맥동 방지 압력 탱크(SUS Liquid Pressure Tank / Air Chamber)입니다.

공압식 다이어프램 펌프 토출측에 직접 설치하여, 펌프의 좌우 왕복 스트로크 동작 시 필연적으로 발생하는 유체 맥동(Pulsation)과 진동을 상쇄시키고 토출 압력과 유량을 일정하게 평준화(Smooth flow)해 주는 스테인리스 재질의 액체 완충 전용 탱크입니다.

■주요 사양 및 특징

• 제조사/브랜드: DYISHENG

• 모델명: DS-00-R / DS-00-O (동일 규격 라인업)

• 재질: Stainless Steel (SUS304 / SUS316 계열)

  • 내식성과 내화학성이 뛰어난 스테인리스 바디로 녹 발생 및 화학 반응 방지

• 배관 연결 규격: PT 3/8" Male (10A 수나사)

• 사용 압력 범위: 0 ~ 8.5 bar (약 0 ~ 0.85 MPa / 0 ~ 123 psi)

• 주요 기능:

  • 다이어프램 펌프 토출 맥동 absorption (맥동 감소 및 연속 유량 형성)

  • 수격 작용(Water Hammering) 및 배관 진동/소음 감소

  • 후단 분사 노즐의 분무 패턴 정밀화 및 코팅/도장 불량 예방

• 주요 적용 유체: 물, 화학 약품, 유기용제, 수성/유성 도료, 잉크, 세척액, 오일 등 (스테인리스 적합 유체)

■주요 장점 및 역할

1. 뛰어난 내식성 및 내화학성 (SUS 재질): 스테인리스 재질로 제작되어 일반 철제/알루미늄 탱크로 대응하기 어려운 강용제, 약산/약알칼리 약품, 수성 도료 라인에서도 부식 걱정 없이 반영구적으로 사용할 수 있습니다.

2. 배관 진동 및 맥동 완벽 제어: 다이어프램 펌프 특유의 "툭-툭" 끊기는 맥동 현상을 에어 쿠션 작용으로 흡수하여 유체가 멈춤 없이 매끄럽고 일정한 압력으로 토출되도록 돕습니다.

3. 간편한 직렬 나사 연결 (PT 3/8" M): 하단 포트가 PT 3/8" 수나사 구조로 되어 있어 펌프 토출 매니폴드나 T형 분기 배관에 직접 간편하게 나사 결합하여 설치할 수 있습니다.

4. 노즐 분사 및 정밀 도장 품질 향상: 토출 압력이 균일하게 유지되므로 자동 분사 노즐, 도장 스프레이 건, 라벨러, 수처리 드라이브 등의 동작 정밀도가 대폭 향상됩니다.

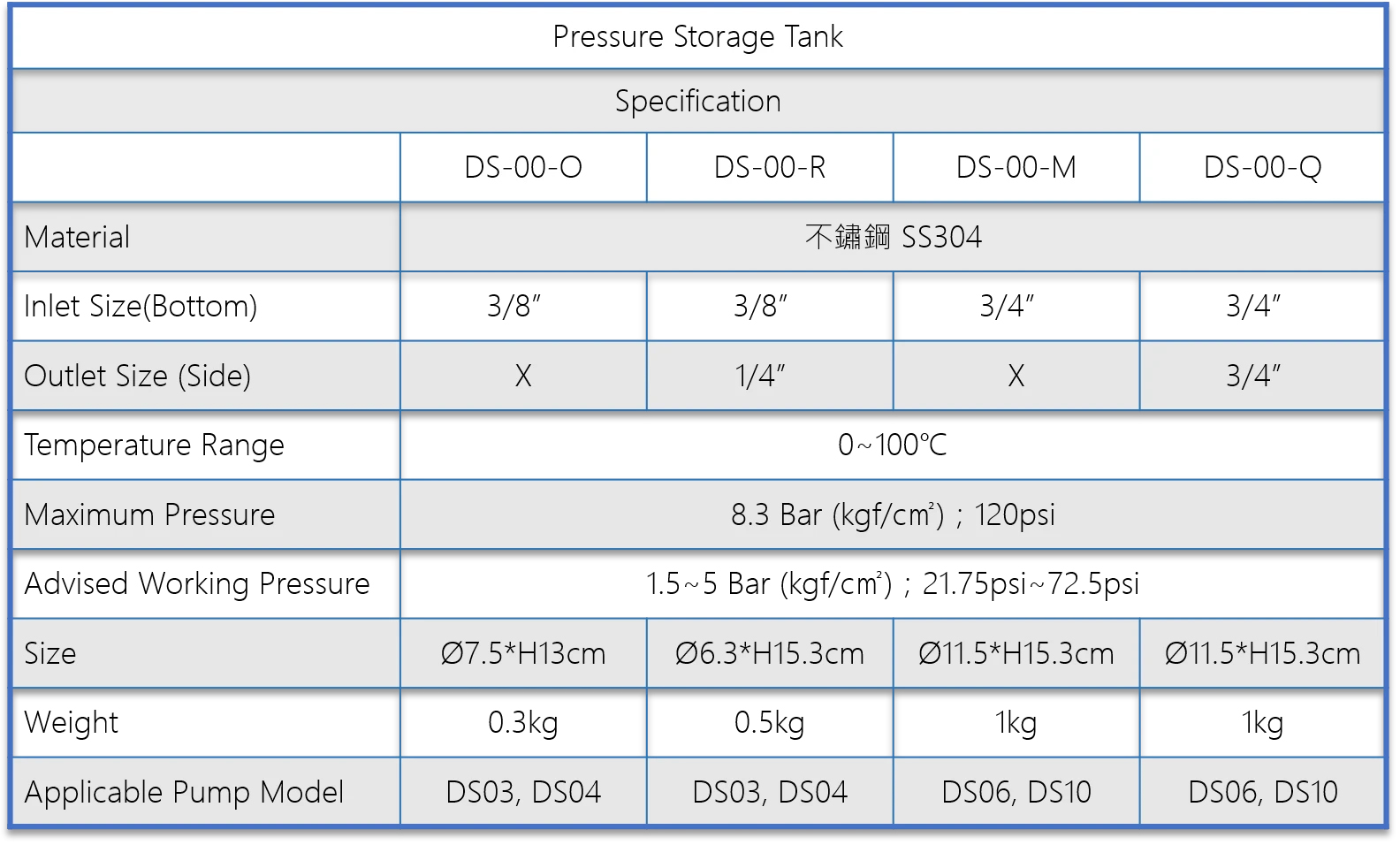

■기본 기술 사양 요약

■설치 및 운용 유의사항

1. 설치 위치: 맥동 흡수 효과를 극대화하기 위해 다이어프램 펌프의 토출구(Outlet) 바로 직후단 배관에 가장 가깝게 설치하는 것이 가장 좋습니다.

2. 에어 챔버 수위 관리: 오랜 시간 사용 시 내부 공기 층(Air Chamber)이 액체로 차올라 맥동 완충 효과가 줄어들 수 있으므로, 정기적으로 탱크 내부 유체를 드레인하거나 점검해 주는 것이 권장됩니다.

3. 사용 압력 범위 준수: 최대 사용 압력인 8.5 bar를 초과하지 않도록 펌프 에어 공급 압력을 조절하여 사용해 주세요.

■주요 특징 및 역할

●맥동 감쇄 (Pulsation Absorber) 다이어프램 펌프 특유의 주기적 펄스 현상으로 인한 토출압 불균형을 흡수하여 완화시킵니다.

●높은 내구성 맟 내식성  SS304 스텐레스 재질을 적용하여 도료, 잉크, 약품, 용제 등 다양한 화학 액체 이송 라인에 안정적으로 사용 가능합니다.

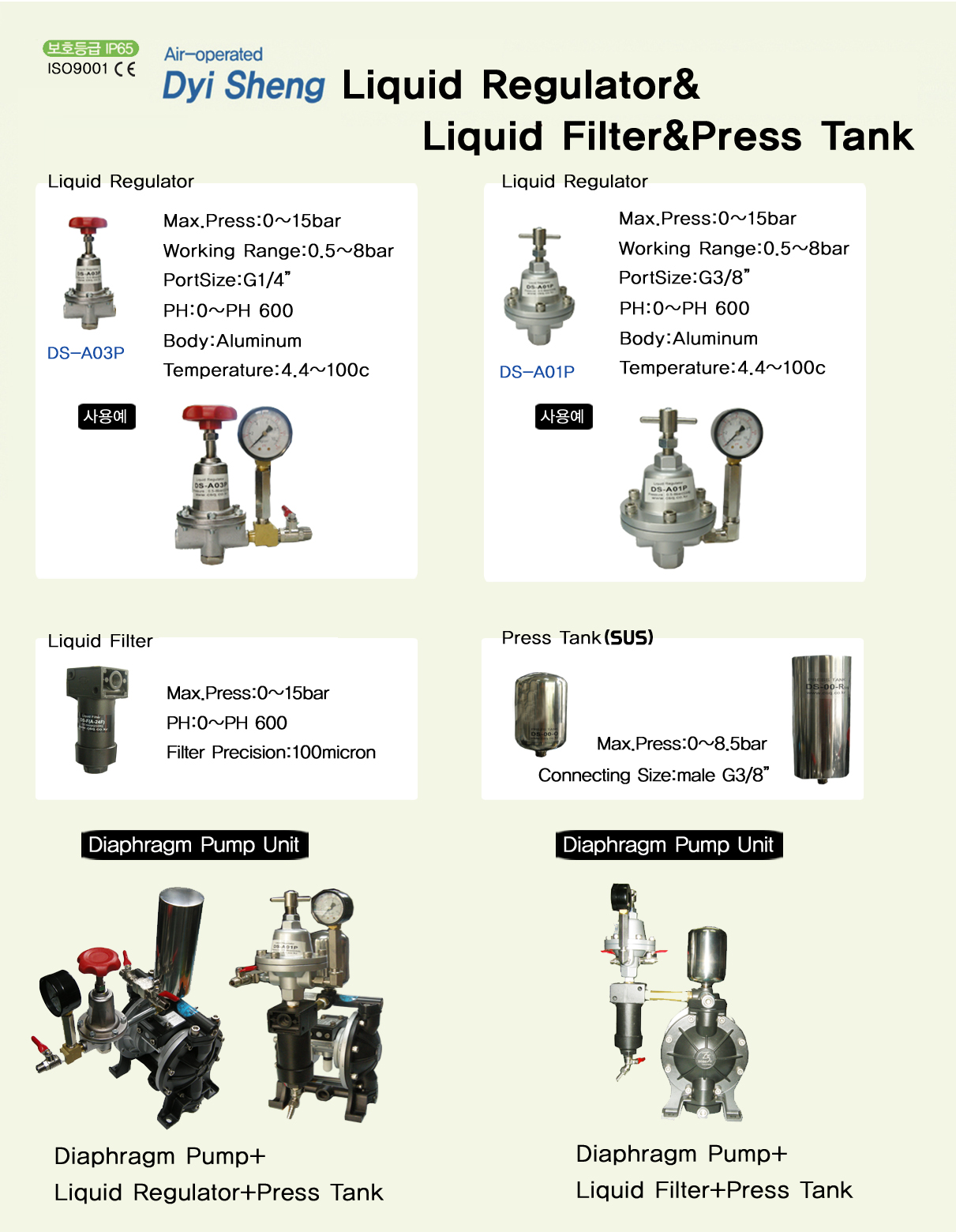

●시스템 조합 유연성 액체 레귤레이터 (DS-A01P, DS-A03P) 및 필터 (DS-F)와

함께 에어스탠드 라인에 조합 장착하면 정밀 도포 및 스프레이 공정의 안정성이 높아집니다.
