●(24VDC POT)(speed=5mm/s)●(HB-DJ806-POT)●(HBDJ806)●Line Actuator (with Potentiometer)●(리니어 엑추에이터 with 포텐쇼메타)●(speed=max 60mm/S)●(stroke=500mm~600mm)●(PUSH lond=max 1200N)●(HONGBA)

관련자료 (CLICK)

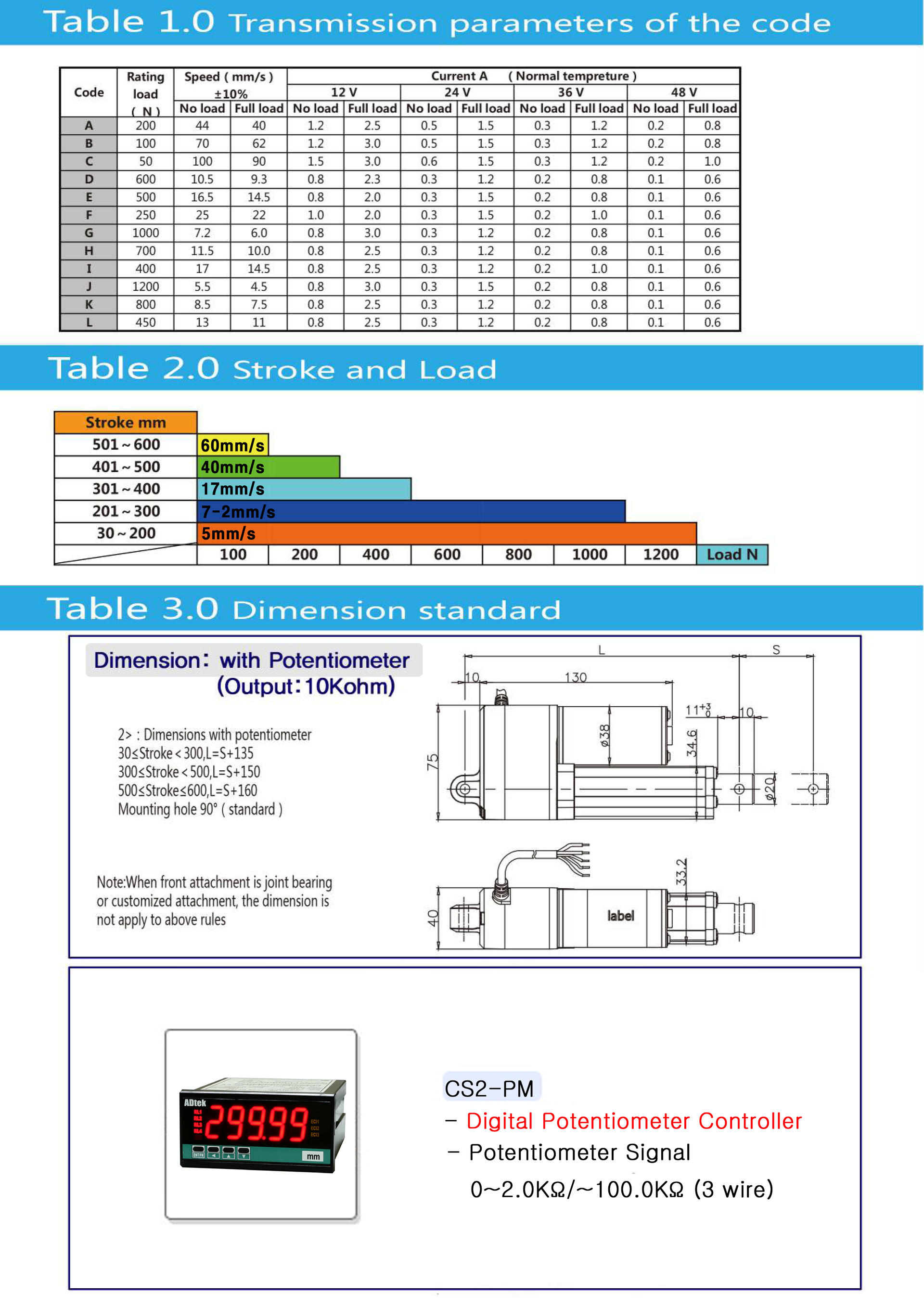

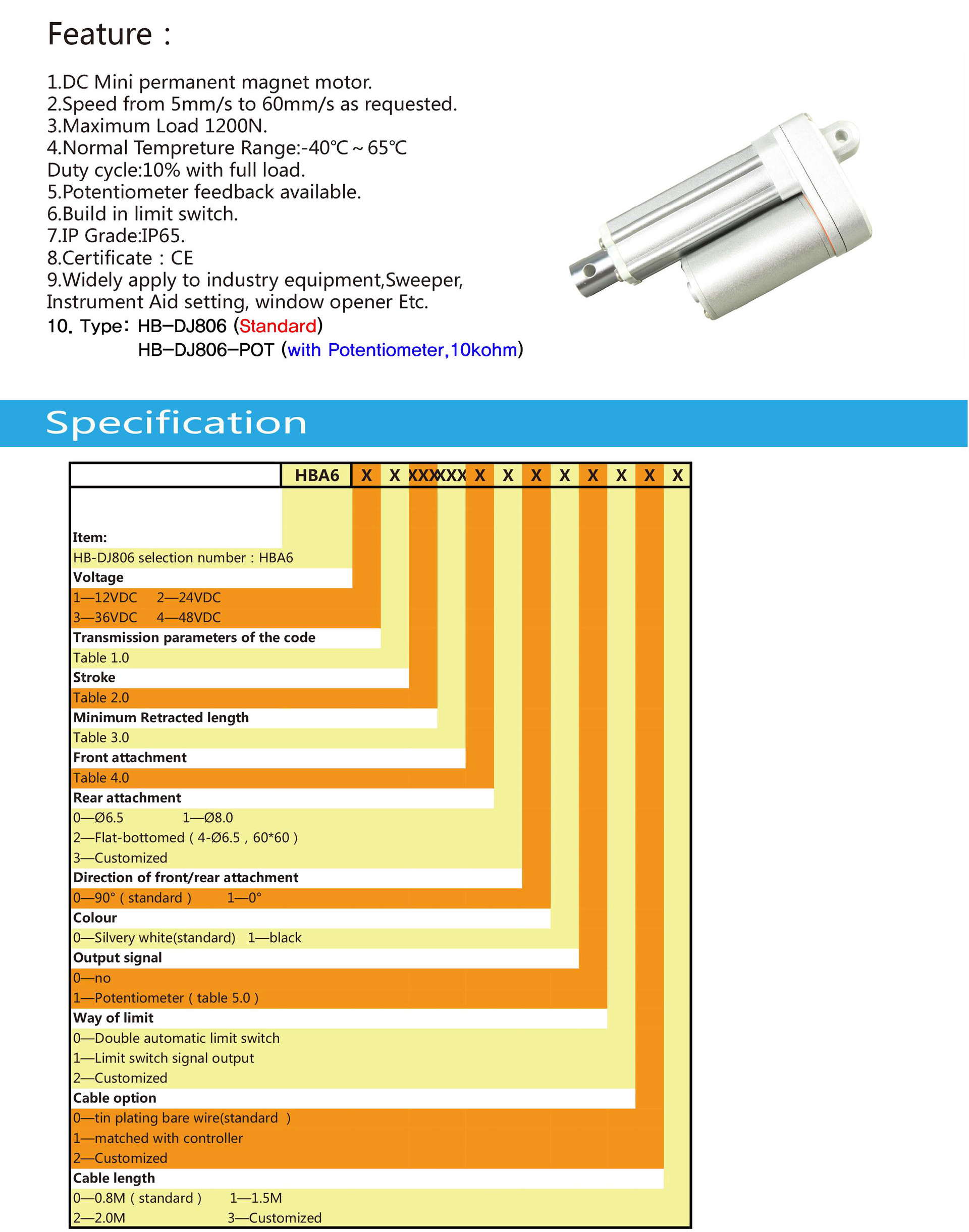

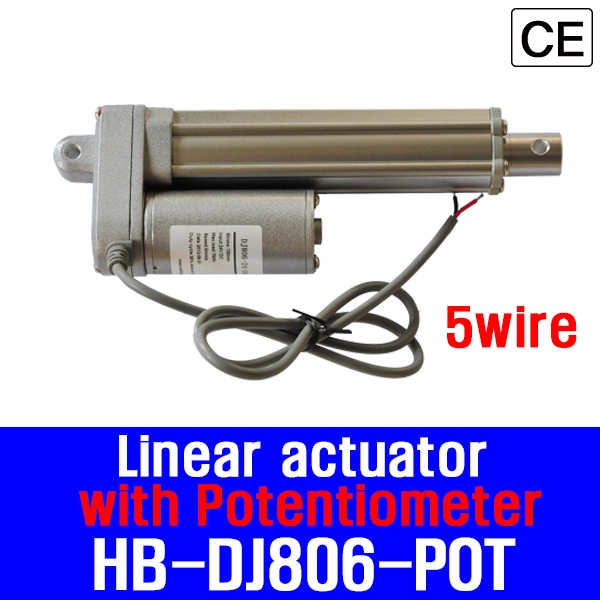

●HB-DJ806 **POT  (Linear actuator with potentio meter 10㏀)

(operation=build in limit switch)  (lond=max 1200N)

(speed=max 60mm/S)  (stroke=500mm~600mm)

(Linear Actuator=12VDC /24VDC /36VDC /48V/DC)

●(HB-DJ806) (speed=5mm/s)

Linear actuator with (potentio meter 10㏀)

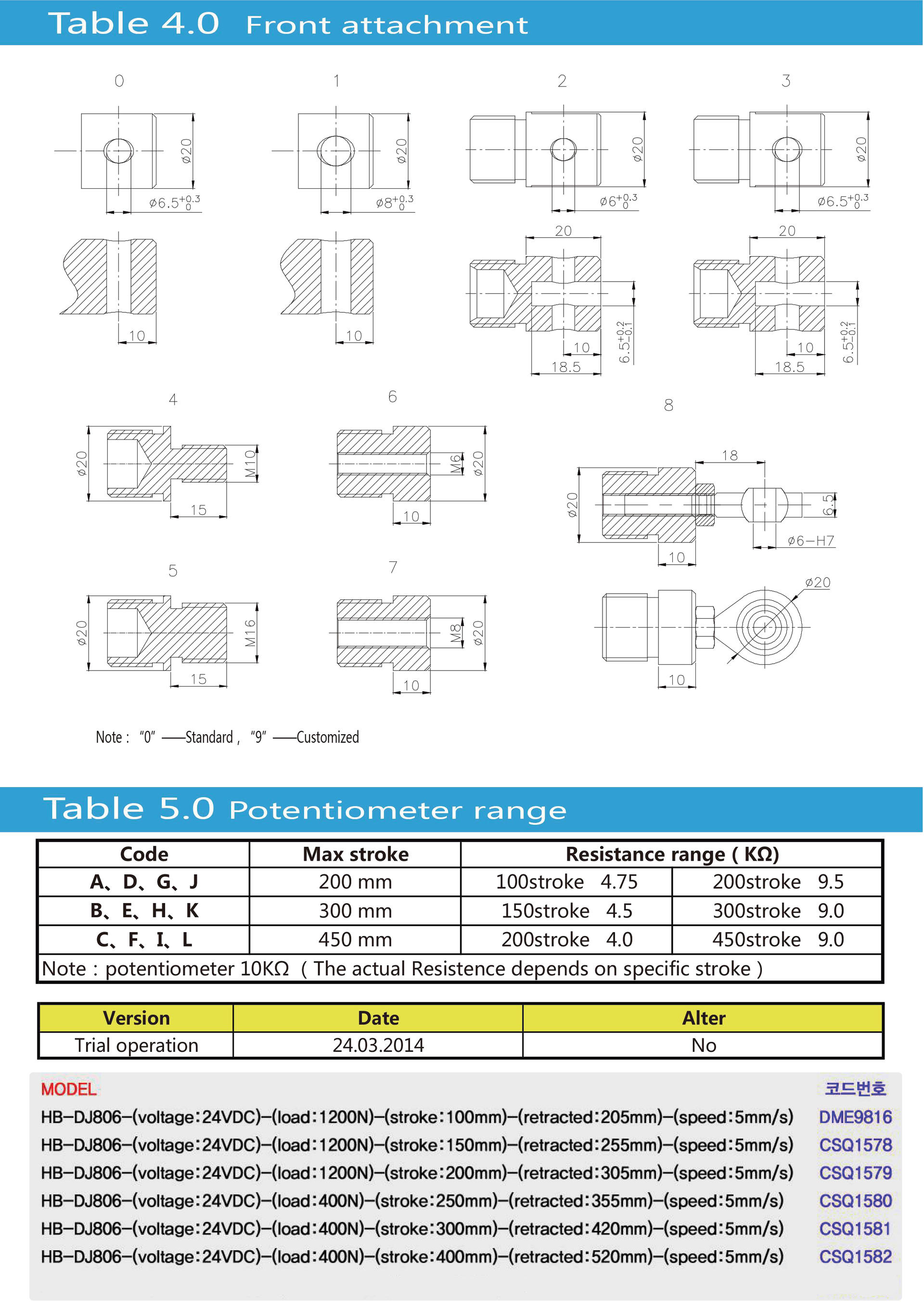

●HB-DJ806-24-100-235-5-1200N-(POT=10Kohm) (5 wire)

(YHB6-102802) (DME9817)

(24VDC) (load=1200N) (stroke=100mm) (retracted=235mm)

●HB-DJ806-24-150-255-5-1200N-(POT=10kohm) (5 wire)

(24VDC) (load=1200N) (stroke=150mm) (retracted=255mm)

●HB-DJ806-24-200-355-5-1200N-(POT=10kohm) (5 wire)

(24VDC) (load=1200N) (stroke=200mm) (retracted=355mm)

■HB-DJ806-POT (HBDJ806) 모델 중 DC 24V 전원, 포텐쇼미터(Potentiometer) 위치 피드백 내장, 저속/고하중(5mm/s, 최대 1,200N), 장스트로크(500mm~600mm) 사양의 HONGBA 전동 실린더(리니어 액추에이터) 제원 정리입니다.

■주요 제원 및 사양 정리

■주요 특징 및 포텐쇼미터(POT) 기능의 장점

• 실시간 위치 피드백 (Potentiometer):

  • 실린더 내부 축의 이동 거리에 따라 저항값(Ω)이 직렬/선형적으로 변화합니다.

  • PLC, 아날로그 입력 모듈, 위치 메터 등과 연결하여 현재 실린더의 확장/축소 위치를 precise 퍼센트(%)나 mm 단위로 실시간 감지할 수 있습니다.

  • 단순 양 끝단 정지(리미트 스위치)를 넘어 중간 임의 위치 정지 및 스트로크 동기화 제어가 가능합니다.

• 고추력(1,200N) 저속 안정 구동: 5mm/s의 낮은 속도로 부드럽고 강력하게 구동하여, 무거운 구조물의 정밀 위치 조정이나 리프팅 작업에 적합합니다.

• 장스트로크(500mm~600mm) 응용: 먼 거리를 이동하면서도 정확한 위치 제어가 필요한 자동화 라인, 각도 조절용 댐퍼, 특수 가공 장비 등에 적합합니다.

■결선 및 설치 시 참고 사항

1. 포텐쇼미터 신호 배선 구분: 구동용 DC 24V 전원선(+/-)과 위치 감지용 포텐쇼미터 단자선(3핀: VCC, GND, Signal)이 분리되어 있으므로 결선 시 전원선과 신호선이 섞이지 않도록 주의하셔야 합니다.

2. 좌굴 하중 주의: 500mm~600mm 장스트로크 특성상 완출(Full Stroke) 시 축에 편심 하중이나 측면 힘(Side Load)이 작용하지 않도록 직선 가이드 및 핑거 피벗 조인트 구성을 추천합니다.
