CPM-20●CPM-21●CPM20●CPM21●Panel type LCD Multifunction Power Meter●판넬타입 다기능 전력계●판넬타입 다기능 파워 미터●다기능 전력 분석기●저전압 감시 전력계●ADTek 전력감시계●ADTek 전력모니트링●ADTek 배전반●ADTek 수전반●(2MB)●(0.5%)●(ADTEK)

관련자료 (CLICK)

인증서 (CERTIFICATE)

LVD(CE), EMC(CE), FCC

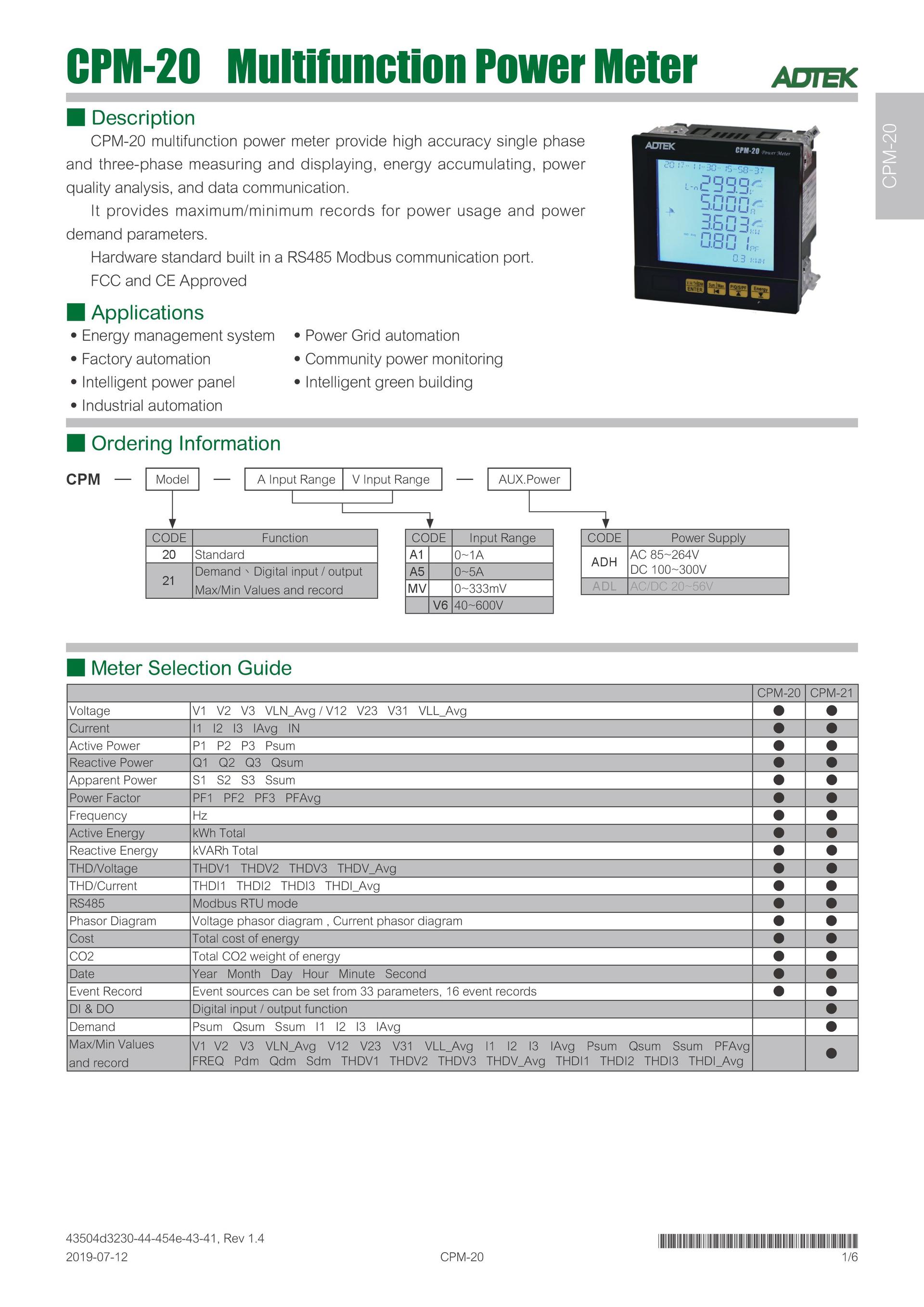

●(Panel Mounting, LCD) Multifunction Power Meter (0.5%)

●LCD Power Meter with RS485 Standard, Total Harmonics Class 0.5

●CPM-20-A5V6-ADH (csq4097)

●Input=(0~5A ,40~600V) (1Phase & 3Phase Programmable)

●Output=(RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●(Panel Mounting, LCD) Multifunction Power Meter (0.5%)

●LCD Power Meter with RS485 Standard,

Total Harmonics DI* and DO*2 ,

Demand for Watt,Var, Apprarent power , Current  Class 0.5

●CPM-21-A5V6-ADH (csq4098)

●Input=(0~5A ,40~600V) (1Phase & 3Phase Programmable)

●Output=(DI *2) (DO*2) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM-20 시리즈 단상 미터는 표시된 3 상 전력의 파라미터를 다양하고

고정밀하게 측정 하고 선단 RS485 통신 (Modbus RTU 모드) 기능을 제공합니다.

또한 전력 관리 및 원격 통신에서 장치의 응용 요구 사항에 적합한 전기 비용 비율

(Cost) 및 이산화탄소 비율 (CO2) 설정을 제공하여 누적 된 전기 비용 및 탄소 배출량을 표시 할 수 있습니다. FCC, CE 인증 통과

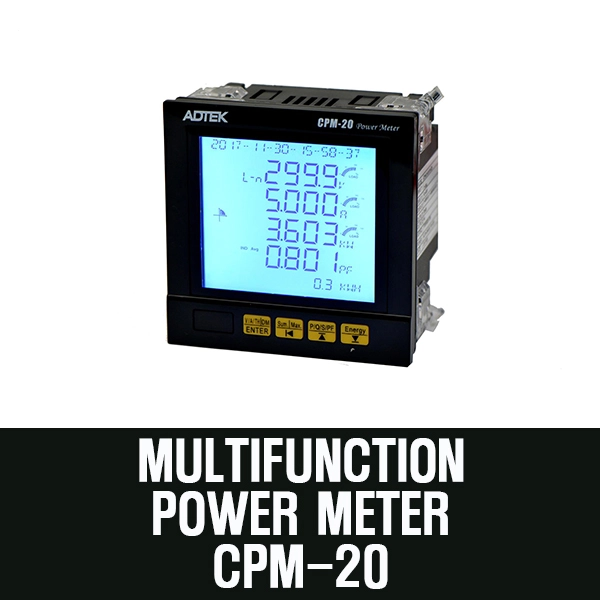

■ADTek CPM-20 시리즈 판넬 타입 다기능 전력계 / 파워미터 (Multifunction Power Meter)

본 제품은 수배전반 및 분전반, 제어반의 전면 판넬에 단열 설치되어 주요 전력 파라미터를 실시간 계측하고 저전압/과전류 감시 및 전력 모니터링을 수행하는 ADTek의 컴팩트형 판넬 타입 다기능 파워미터입니다.

■ 세부 라인업 및 모델 구분

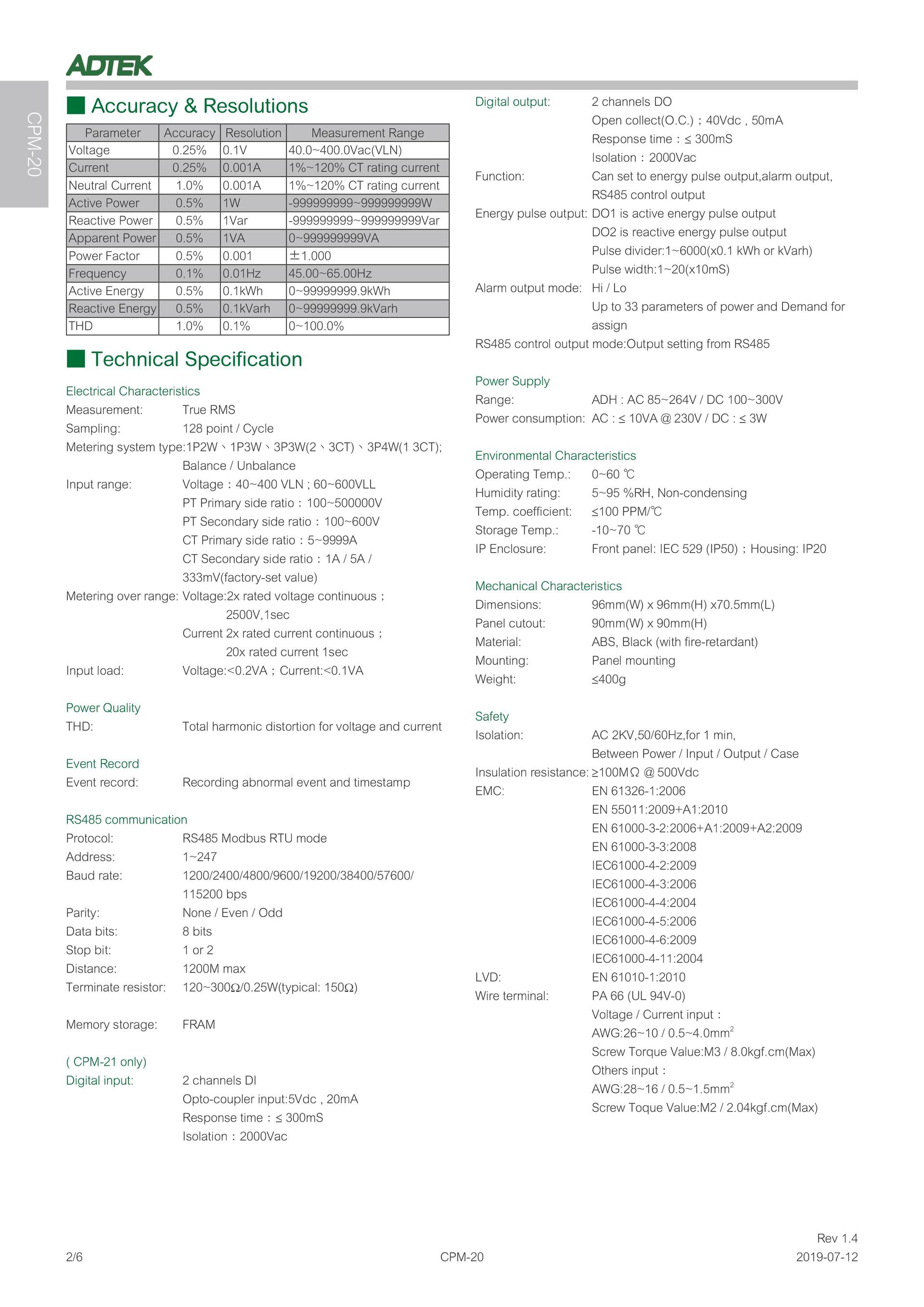

■ 핵심 성능 및 기술 사양

• 제조사: ADTek

• 설치 구조: DIN 표준 Panel Mount 타입 (수배전반/분전반 전면 타공 설치)

• 측정 정밀도: 0.5%급 (Class 0.5) 정밀 계측 (일반 산업용 및 제어반 전력 관리 기준 충족)

• 내장 메모리: 2MB Flash Memory (전력 사용량 데이터 로깅 및 이벤트 이력 저장)

• 표시 방식: 대화면 백라이트 LCD 디스플레이 (다중 파라미터 동시 표시)

■ 주요 계측 및 전력 감시 기능

1. 통합 전력 계측:

   • 삼상/단상 전압(V), 전류(A), 유효/무효/피상전력(W/Var/VA), 역률(PF), 주파수(Hz) 실시간 계측

   • 유효/무효 전력량(kWh/kvarh) 누적 측정

2. 저전압 감시 및 전력 상태 제어:

   • 저전압(Under Voltage), 과전압(Over Voltage), 과전류(Over Current) 감시 및 경보 알람 출력 기능 지원

3. 2MB 데이터 로깅:

   • 2MB 내장 메모리를 활용하여 데이터 트렌드 및 정전/이벤트 로그를 안정적으로 저장

■주요 특징 및 적용 분야

• 컴팩트 및 가성비 수배전반 구축: 중소형 배전반, 분전반, MCC(모터제어반), OEM 제어반 모니터링에 최적화

• BEMS / FEMS / EMS 원격 연동: RS-485(Modbus RTU) 통신을 통해 AD-Sees-Mate PC 모니터링 소프트웨어 및 AD-Sees-Mi 모바일 게이트웨이(AD520, AD-300 Plus)와 유기적으로 연동
