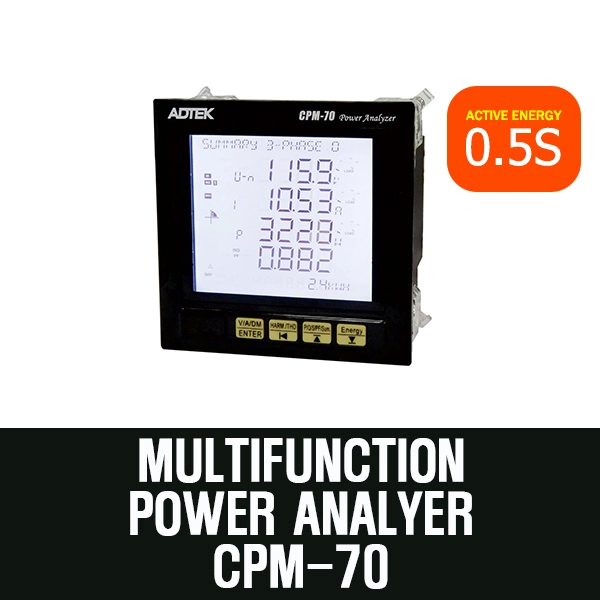

●(Panel Mounting, LCD) Multifunction Power Analyer  (CPM-71)

● (4 Line Display) LCD Power Meter Total Harmonics 2MB Memory, RS 485 Standard Auto Wiring correction Class 0.5S

●CPM-71-A5V6-14NR2-ADH(DME1113)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (Relay *2) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM-71-A5V6-14NR2-ADL (csq4224)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (Relay *2) (RS485)

●aux Power=(AC/DC 20~56V)

●CPM-71-A5V6-14O1R1-ADH (csq4225)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (DO*1) (Relay *1) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM-71-A5V6-14O1R1-ADL (csq4226)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (DO*1) (Relay *1) (RS485)

●aux Power=(AC/DC 20~56V)

●(Panel Mounting, LCD) Multifunction Power Analyer (CPM-72)

● (4 Line Display) LCD Power Meter 2nd~31st Individual Harmonics with Demand function, 2MB Memory, RS485 Standard,

Auto Wiring correction Class 0.5S

●CPM-72-A5V6-14NR2-ADH (DME6479)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (Relay *2) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM-72-A5V6-14NR2-ADL(CSQ4227)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (Relay *2) (RS485)

●aux Power=(AC/DC 20~56V)

●CPM-72-A5V6-14O1R1-ADH (csq4228)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (DO*1) (Relay *1) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM-72-A5V6-14O1R1-ADL(csq4229)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (DO*1) (Relay *1) (RS485)

●aux Power=(AC/DC 20~56V)

●(Panel Mounting, LCD) Multifunction Power Analyer (CPM73)

●(4 Line Display) LCD Power Meter  2nd~31st Individual Harmonics with Demand function,

Time of use for tariff, 2MB Memory, RS485 Standard, Auto Wiring correction Class 0.5S

●CPM-73-A5V6-14NR2-ADH(csq4230)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output=(DI *4) (Relay *2) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM-73-A5V6-14NR2-ADL(csq4099)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output=(DI *4) (Relay *2) (RS485)

●aux Power=(AC/DC 20~56V)

●CPM-73-A5V6-14O1R1-ADH(csq4234)

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (DO*1) (Relay *1) (RS485)

●aux Power=(AC 85~264V / DC 100~300V)

●CPM-73-A5V6-14O1R1-ADL

●Input=(0~5A ,60~600V) (1Phase & 3Phase Programmable)

●Output =(DI *4) (DO*1) (Relay *1) (RS485)

●aux Power=(AC/DC 20~56V)

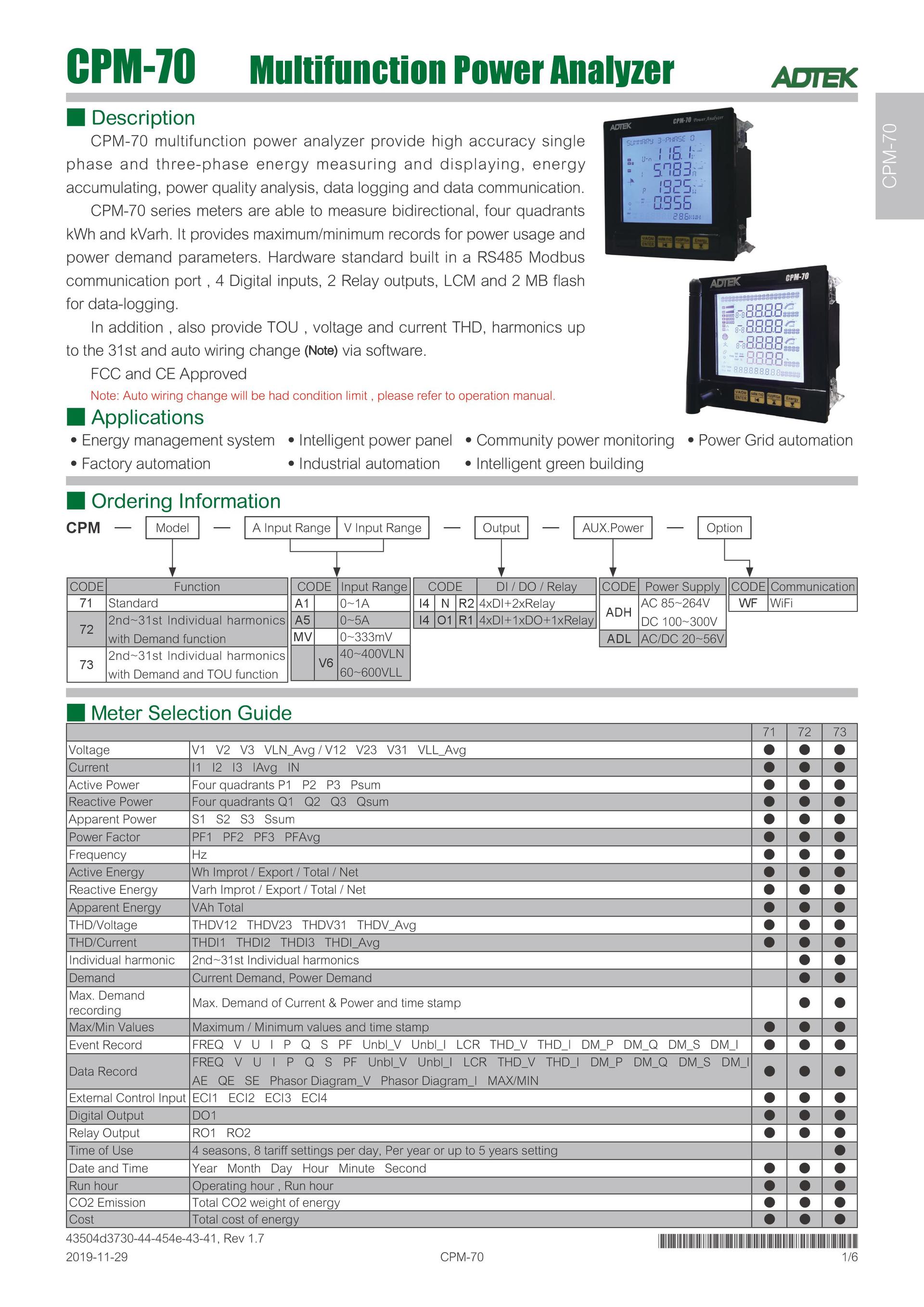

●다양한 고정밀 전력 매개 변수 측정을 제공하며 여러 세트의 입출력 및 통신 기능을 제공합니다.

전압과 전류의 2 ~ 31 sub-harmonic 함량을 측정 할 수 있으며 누적 된 전기 요금과 CO2 탄소 배출량을 표시 할 수 있습니다.

또한 TOU (사용 시간 과금) 기능과 2MB 플래시 기록 용량을 갖추고있어 사용자가 장기간 데이터를 기록 할 수 있습니다. FCC, CE 인증 통과

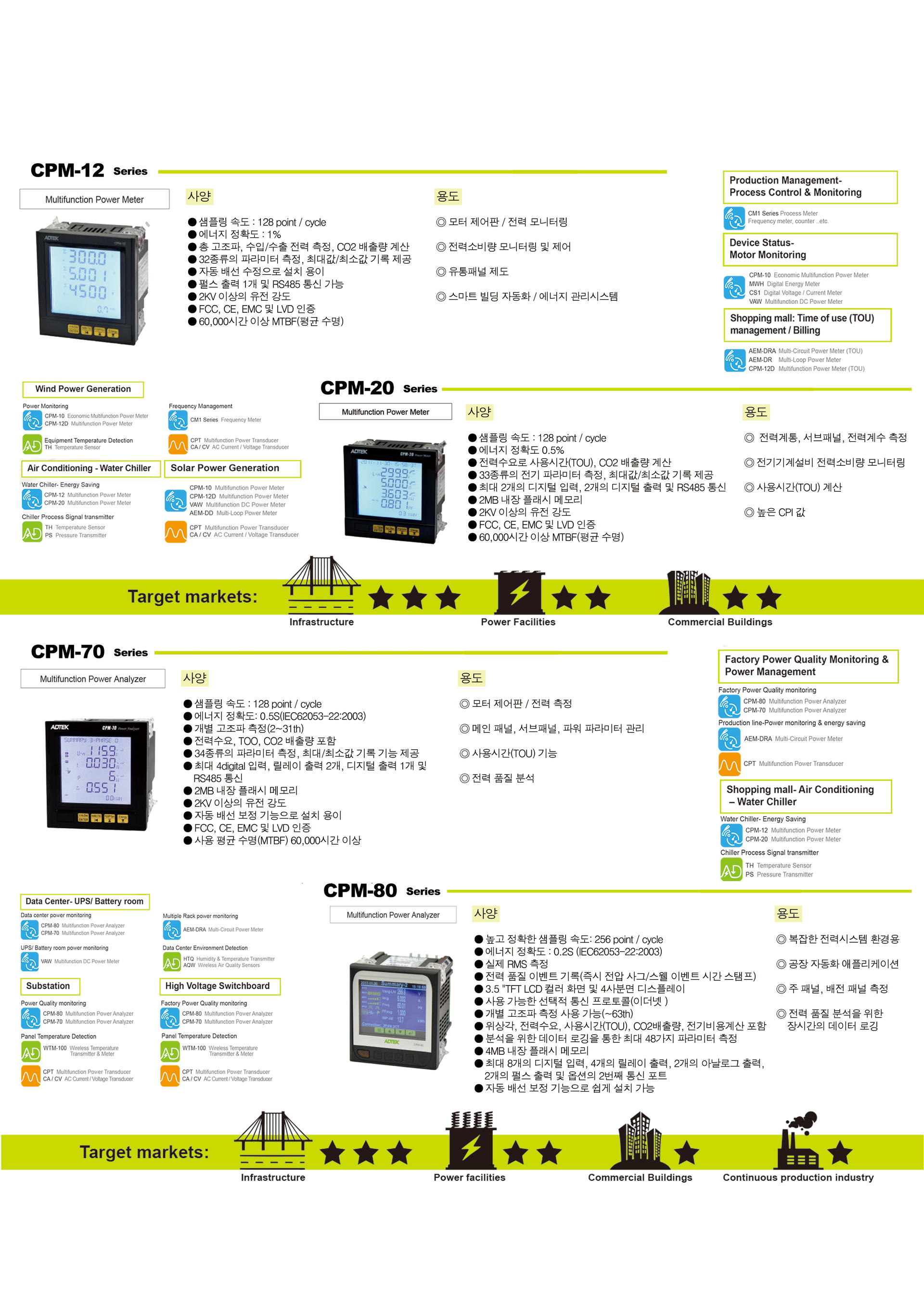

■ADTEK CPM-70 시리즈 다기능 전력계 (Multi-Function Power Meter) 주요 사양 및 사양 개요입니다.

CPM-81(DIN 96×96mm)의 소형화 계열 모델로, DIN 72 × 72 mm의 컴팩트한 외형 크기를 갖추어

제어반 패널의 공간 효율성을 극대화한 정밀 전력계입니다.

■주요 사양 및 규격

■핵심 특징

• 소형 패널 최적화 (DIN 72×72mm): 표준 96×96mm 전력계 대비 패널 점유 면적을 대폭 줄여주므로 분전반 및 소형 제어반 내 다밀도 계측기 배열에 유리합니다.

• 진효율값(True RMS) 고정밀 측정: 비선형 부하나 인버터 제어 라인 등 고조파 왜곡이 발생하는 전력 계통에서도 정밀한 전력 및 전력량 계측이 가능합니다.

• 원격 모니터링 대응 (RS-485): 기본 RS-485 통신을 통해 PLC, SCADA, HMI 및 공장 에너지 관리 시스템(FEMS/BEMS)과 손쉽게 데이터를 수집할 수 있습니다.

• 현장 가변 설정: 전면 키패드로 CT/PT 비율, 결선 방식(3P3W/3P4W 등), 통신 속도(Baud rate)를 현장 조건에 맞춰 즉시 변경할 수 있습니다.

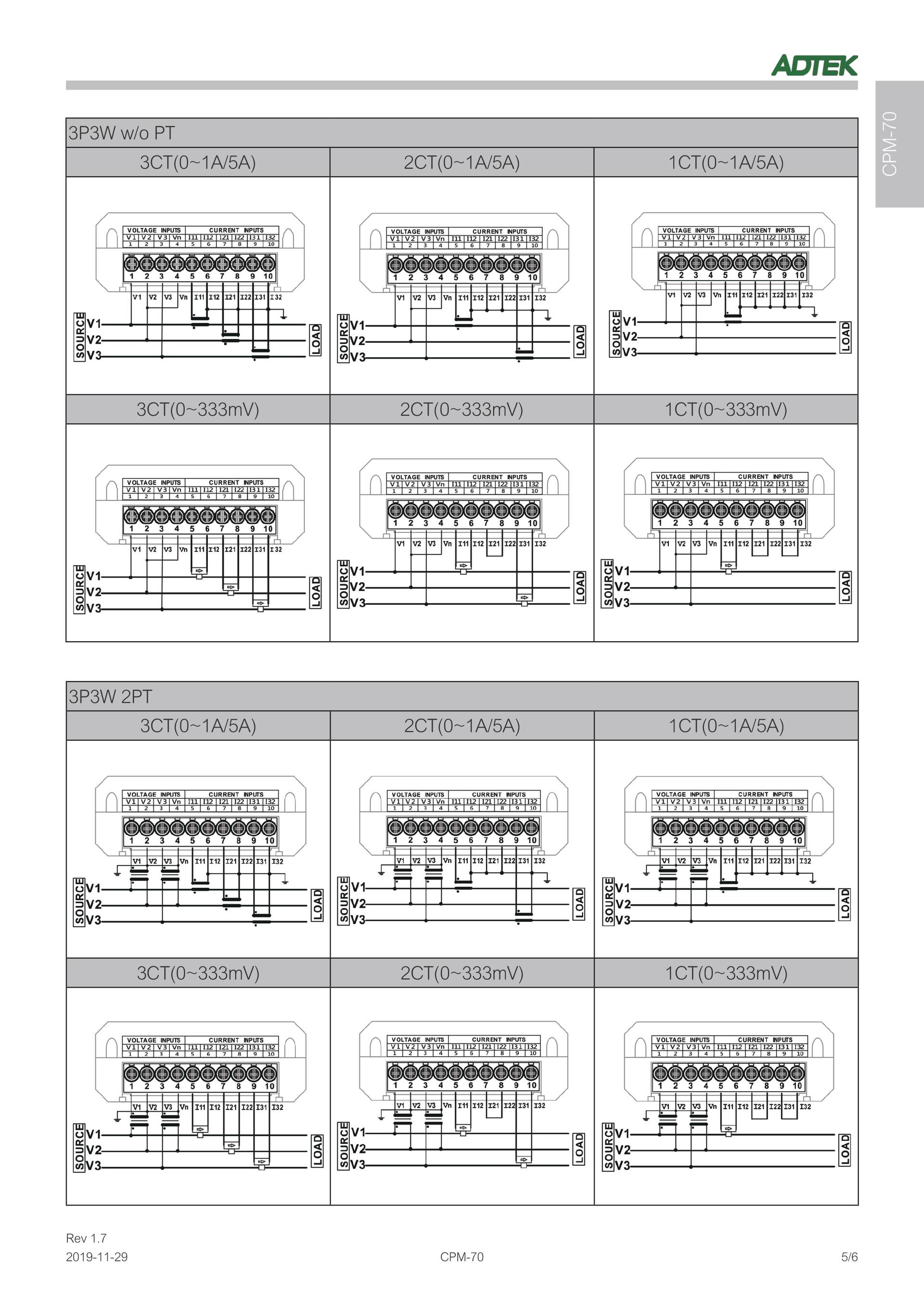

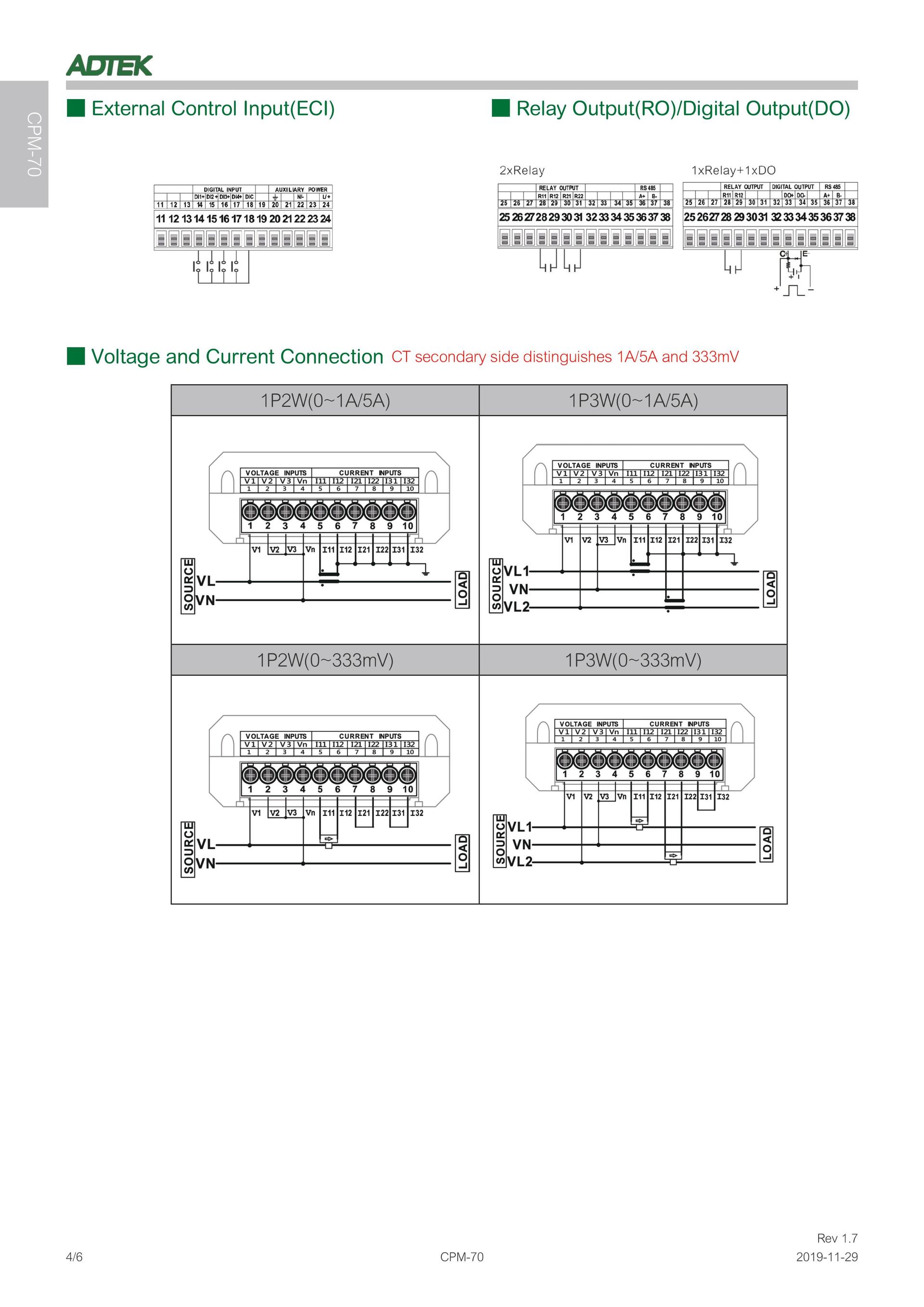

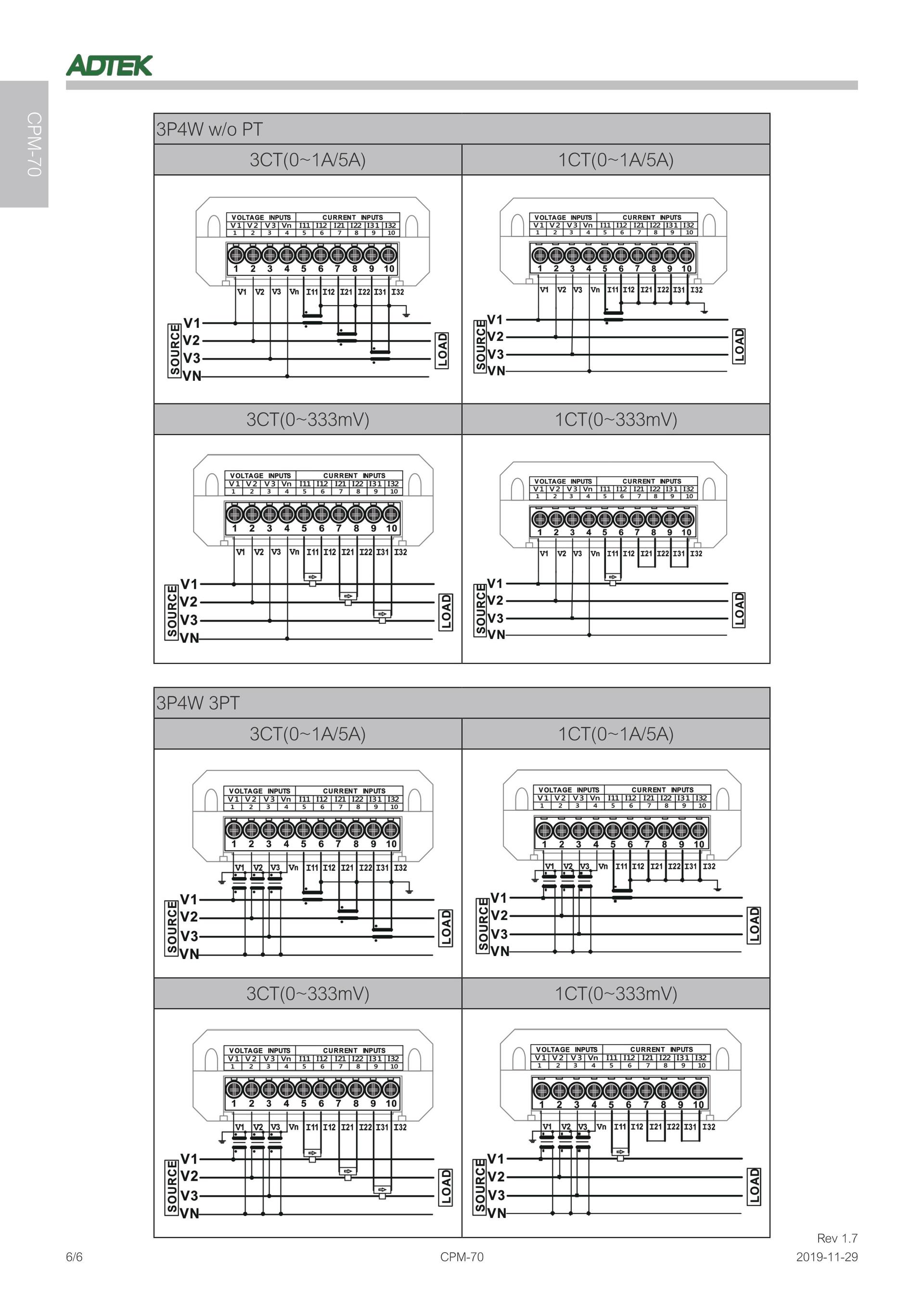

■배선 및 설치 팁

1. CT 극성 연결 (K, L / S1, S2): CT 2차 측 결선 시 1차 전원 흐름(K$\rightarrow$L)과 동일하게 2차 측 단자 극성을 연결하십시오. 극성이 반대로 인입되면 유효전력(kW) 및 전력인자(PF) 값이 음수(-)로 표기되거나 측정 오차가 발생합니다.

2. CT 2차 측 개로(Open) 금지: 활선 상태에서 CT 2차 측 단자를 절대로 개방하지 마십시오. 고전압이 유도되어 작업자 감전 위험 및 전력계 내부 센서 회로가 파손될 수 있습니다.

3. 통신 라인 노이즈 대책: RS-485 통신선은 동력 케이블과 격리하여 차폐 트위스트 페어 케이블(STP)을 사용하고, 통신 선로 양 끝단에 120Ω 종단 저항을 설치하십시오.
