ATVA●ATPR●ATTR●ATTC●ATPM●ATRS●ATSG●ADTek Converter●ADTek Isolatert●dual output 신호 변환기●dual output 컨버터●single output 신호변환기●single output 컨버터●아이 솔레이터●ADTek 시그널 컨버터●Signal Converter●신호변환기●시그날 변환기●(ADTEK)

AT Series 전체 카탈로그(영어) AT Series 전체 메뉴얼(영어)

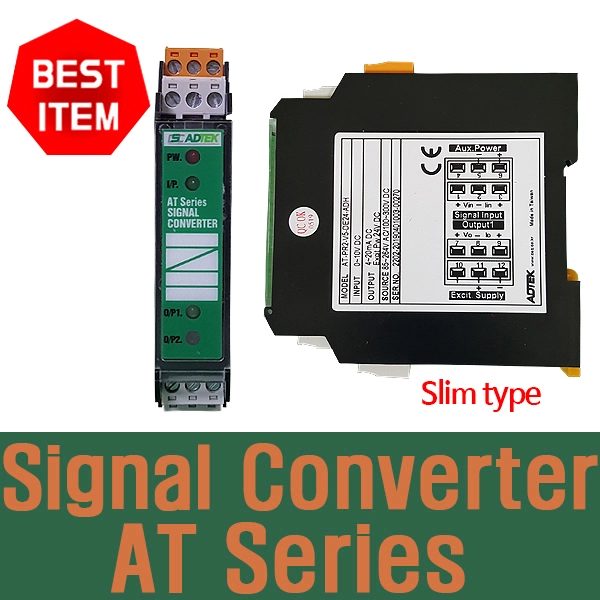

●(AT-PR2, dual output) DC Current, DC Converter

●AT-PR2-V5-DE24-ADH(aux power=AC85~265V/DC100~300V) (DME8034)

(dual output Current converter input=0~10V)

(output1=4~20mA) (output 2=excition power=DC24V)

(power=AC85~265V / DC100~300V)

●AT-PR2-V5-DD-ADH(aux power=AC85~265V/DC100~300V) (DME8035)

(dual output Current converter input=0~10V)

(output1=4~20mA) (output 2=4~20mA)

(power=AC85~265V/DC100~300V)

●AT-PR2-V4-DE24-ADH(aux power=AC85~265V/DC100~300V) (DME8038)

(Current converter input=0~5V)

(output1=4~20mA) (output2=excition power DC24V)

(power=AC85~265V / DC100~300V)

●(AT-PR1, single output) DC Current, DC Converter

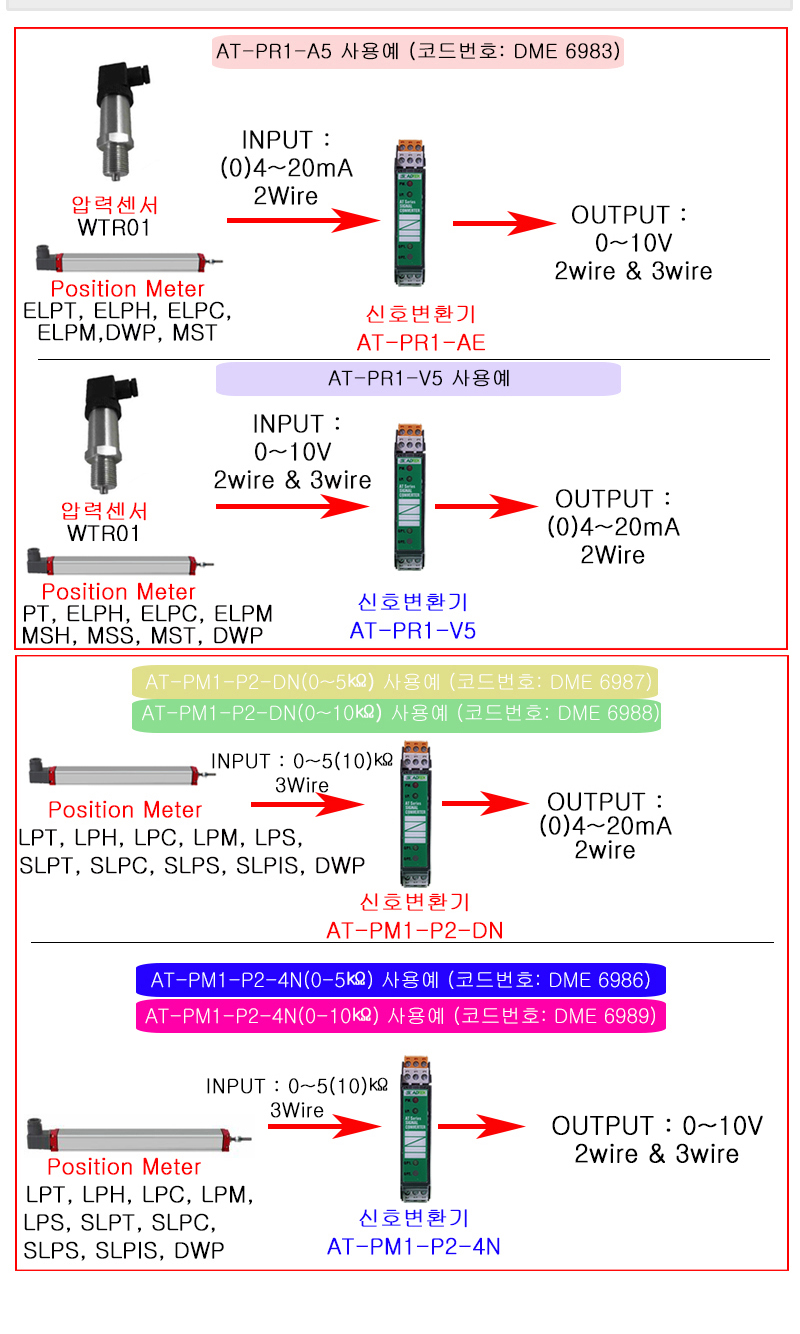

●AT-PR1-A5-4-ADH(aux power=AC85~265V/DC100~300V) (DME6983)

(Current converter input=4~20mA) (output=0~10V)

(power=AC85~265V/DC100~300V)

●(AT-PM, input=0~5㏀) potentio meter Converter

●AT-PM1-P2-D-ADH (aux power=AC85V/DC100~300V)(DME6987)

(Potentiometer converter input=0~5㏀) (output=4~20mA)

(aox power=AC85V/DC100~300V)

●AT-PM1-P2-4-ADH(aux power=AC85V/DC100~300V) (DME6986)

(Potentiometer converter input=0~5㏀) (output=(0~10V)

(aux power=AC85V~265 / DC100~300V)

●(AT-PM, input=0~10㏀) potentio meter Converter

●AT-PM1-P2-D-ADH(aux power=AC85V~265V/DC100~300V) (DME6988)

(Potentiometer converter input=0~10㏀) (output=4~20mA)

(aux power=AC85V / DC100~300V)

●AT-PM1-P2-4-ADH(aux power=AC85V~265V/DC100~300V)  (DME6989)

(Potentiometer converter input=0~10㏀) (output=0~10V)

(aux power=AC85V~265V / DC100~300V)

●(AT-TR) Rtd temperature Pt100 ohm

●(AT-SG) Starin Gauge

●(AT-RS) Resistance

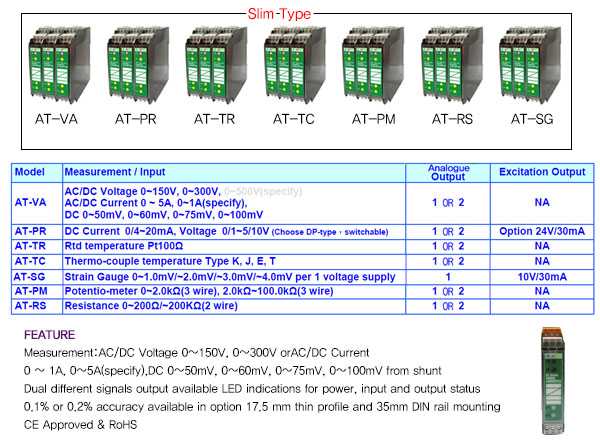

●AT-VA ●AT-PR ●AT-TR ●AT-TC ●AT-SG ●AT-PM ●AT-RS

●시그널컨버터  ●Signal Converter ●signal transmitter ●부호변환기전원장치

■ADTek(대만 에이텍) 신호 변환기 및 아이솔레이터(Signal Converter / Isolator) 라인업 종합 안내입니다.

산업 현장의 다양한 센서 신호(전압, 전류, 온도, 분배기, 로드셀 등)를 계측기나 PLC/DCS 제어 시스템이 인식할 수 있는 표준

아날로그 신호(4 ~20mA, 0~10V 등)로 변환, 절연, 분배해 주는 DIN 레일 타입 전문 컨버터 시리즈입니다.

■ 출력 형태에 따른 분류 (Single vs Dual Output)

• Single Output (1채널 출력)

  • 1개의 입력 신호를 받아서 1개의 절연된 아날로그 신호(4 ~20mA, 0~10V)로 변환하여 PLC 또는 인디게이터 1곳으로 전송합니다.

• Dual Output (2채널 분배 출력 / Splitter):

  • 1개의 입력 신호를 받아 서로 전기적으로 완전 절연된 2개의 독립된 아날로그 신호로 분배 출력합니다.

  • 활용 예시: 센서 신호 1개를 받아 [출력 1]은 현장 디스플레이 인디게이터로 보내고, [출력 2]는 중앙 제어실 PLC/DCS로 동시에 안전하게 분배 전송할 때 사용됩니다.

■. ADTek 신호 변환기/아이솔레이터 핵심 특장점

• 3단 완전 절연 (3-Way Isolation): 입력(Input) - 출력(Output) - 전원(Power) 간 높은

• 내전압 절연을 제공하여 현장의 접지 루프(Ground Loop) 차단 및 서지/노이즈 유입 방지


• DIN Rail 슬림형 디자인: 제어반(Panel) 내부 공간 효율성을 극대화하는 표준 22.5mm 또는 17.5mm 폭 DIN 레일 마운트 타입

• 현장 정밀 교정: 전면 패널의 Zero 및 Span 가변 저항(Trimmer)을 이용해 미세한 현장 오차 보정 가능
