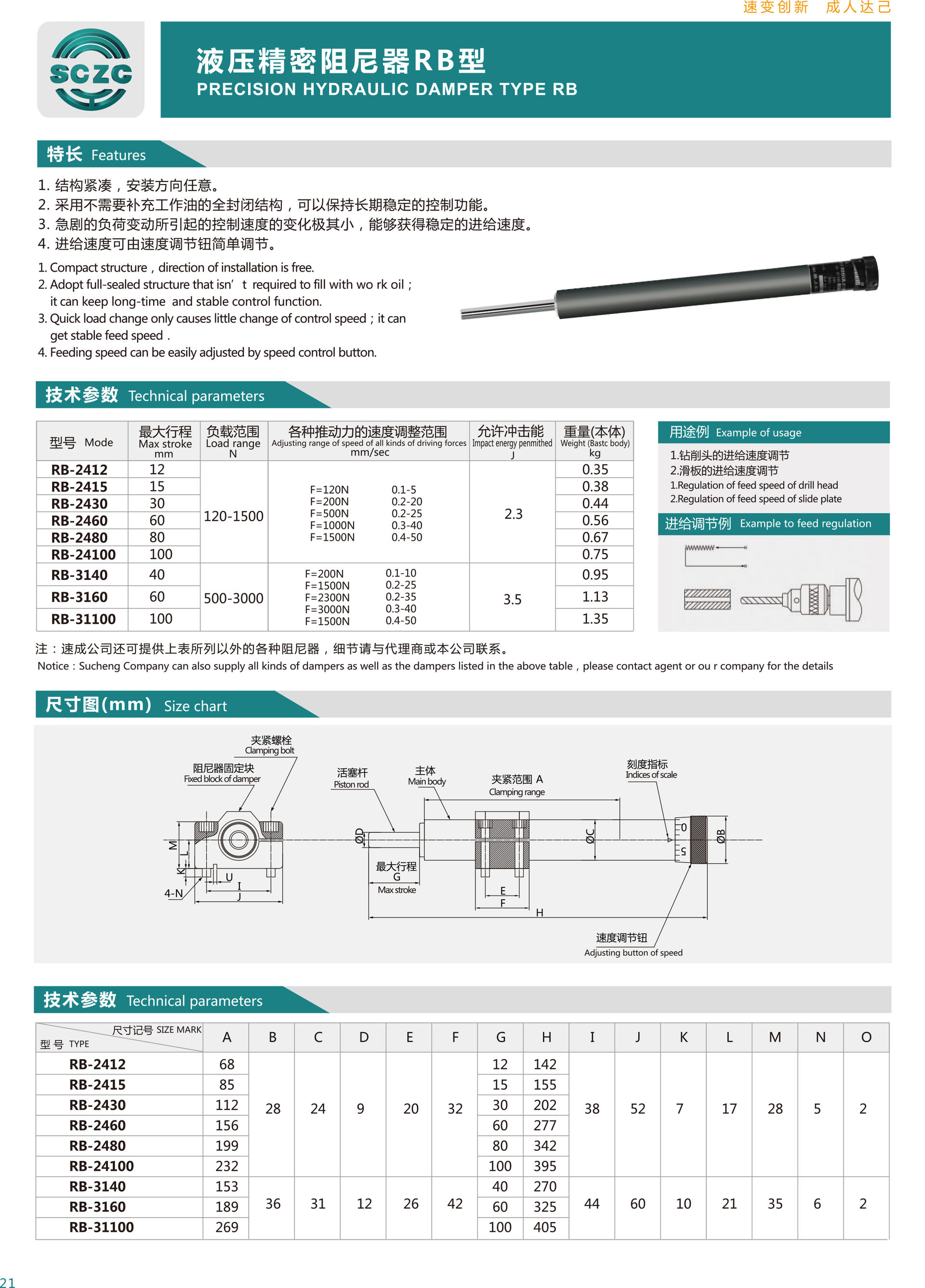

                                                   RB 카탈로그

●spring return type, Speed regulator (dia=24mm)

(Precsion Hydraulic Damper type) (Rod range=120~1500N)

●RB24-15(RB2415) (dia=24mm) (stroke=15mm) (DME0049)

●RB24-30(RB2430) (dia=24mm) (stroke=30mm) (DME0050)

●RB24-60(RB2460) (dia=24mm) (stroke=60mm) (DME0051)

●RB24-80(RB2480) (dia=24mm) (stroke=80mm) (DME0052)

●RB24-100(RB24100) (dia=24mm) (stroke=100mm) (DME0053)

●spring return type, Speed regulator (dai=31mm)

(Precsion Hydraulic Damper type) (Rod range=500~3000N)

●RB31-40(RB3140) (dia=31mm) (stroke=15mm) (DME0054)

●RB31-60(RB3160) (dia=31mm) (stroke=60mm) (DME0055)

●RB31-100(RB31100) (dia=31mm) (stroke=100mm) (DME0056)

●spring return type, Speed regulator (dia=38mm)

(Precsion Hydraulic Damper type) (rod range=1500~5000N)

●RB38-60(RB3860) (dia=38mm) (stroke=60mm) (DME0057)

●RB38-100(RB38100) (dia=38mm) (stroke=100mm) (DME9702)

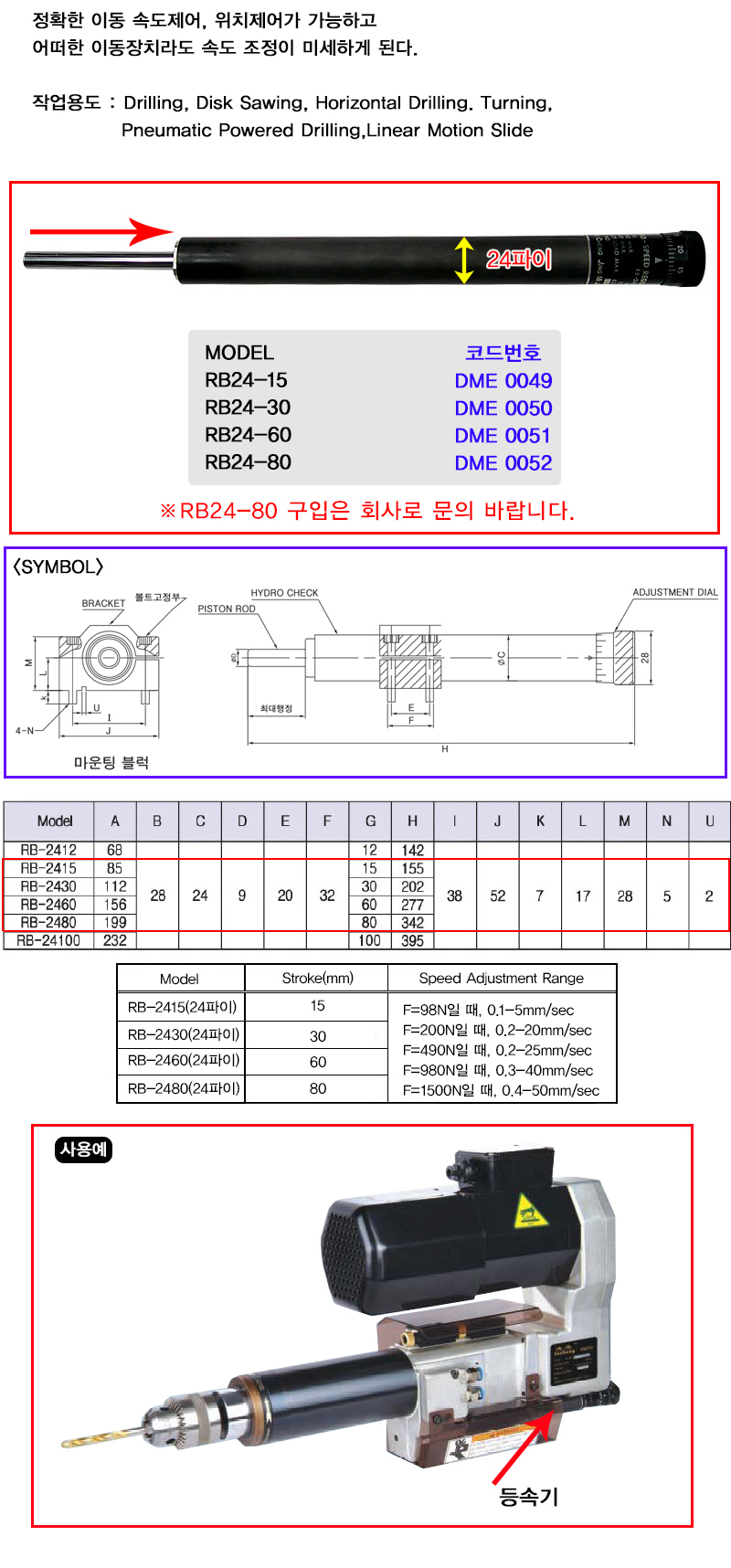

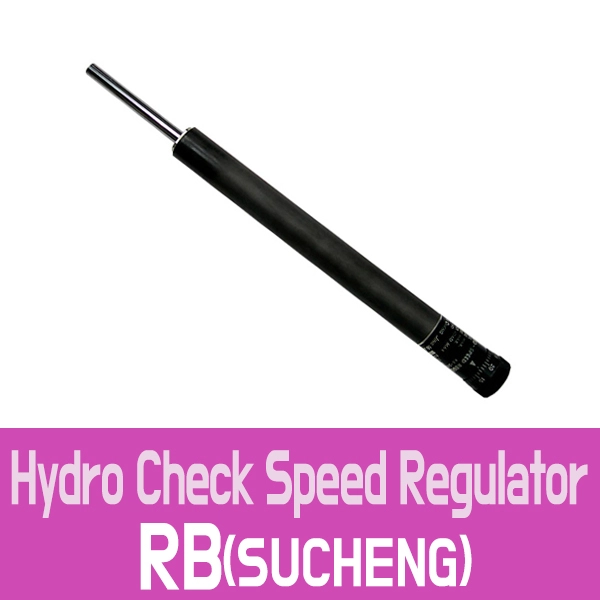

■Sucheng RB24 시리즈는 공압 실린더나 자동화 전진 슬라이드 기구의 이동 속도를 유압 유량 제어를 통해 정밀하고

일관되게 제어하는 하이드로 체크 스피드 레귤레이터 (Hydro Check Speed Regulator / 유압 속도 제어기)입니다.

공압 특유의 바운싱 (Bouncing) 현상이나 하중 변화에 따른 속도 불안정을 차단하여

드릴링, 절삭, 나사 가공, 정밀 프레스 공정에서 이송 속도를 정밀하게 제어합니다.

■주요 서브 모델 및 옵션 구분

RB24 시리즈는 제어 방식 및 리턴 메커니즘에 따라 아래와 같이 구분됩니다.

■동작 원리 및 설치 방법

1. 동작 원리: 피스톤 로드가 외부 힘(공압 실린더 등)에 의해 눌릴 때 내부 유압 오일이 정밀 오리피스를 통과하며 저항을 발생시켜 일정한 속도를 유지합니다. 외력이 제거되면 내장 스프링에 의해 로드가 즉시 원위치로 복귀합니다.

2. 속도 조절: 하부 다이얼의 눈금(0~9)을 회전시켜 저항을 조절합니다. (숫자가 커질수록 오리피스가 좁아져 속도가 느려짐)

3. 설치 시 주의사항

   • 피스톤 로드의 편심 하중 (Angle Error)이 2°를 초과하지 않도록 브라켓을 정렬해야 누유 및 씰 손상을 방지할 수 있습니다.

   • 스트로크 단에서 과도한 충격이 발생할 경우 스토퍼(Stopper)를 별도로 설치하여 레귤레이터의 내부 파손을 막아주어야 합니다.
