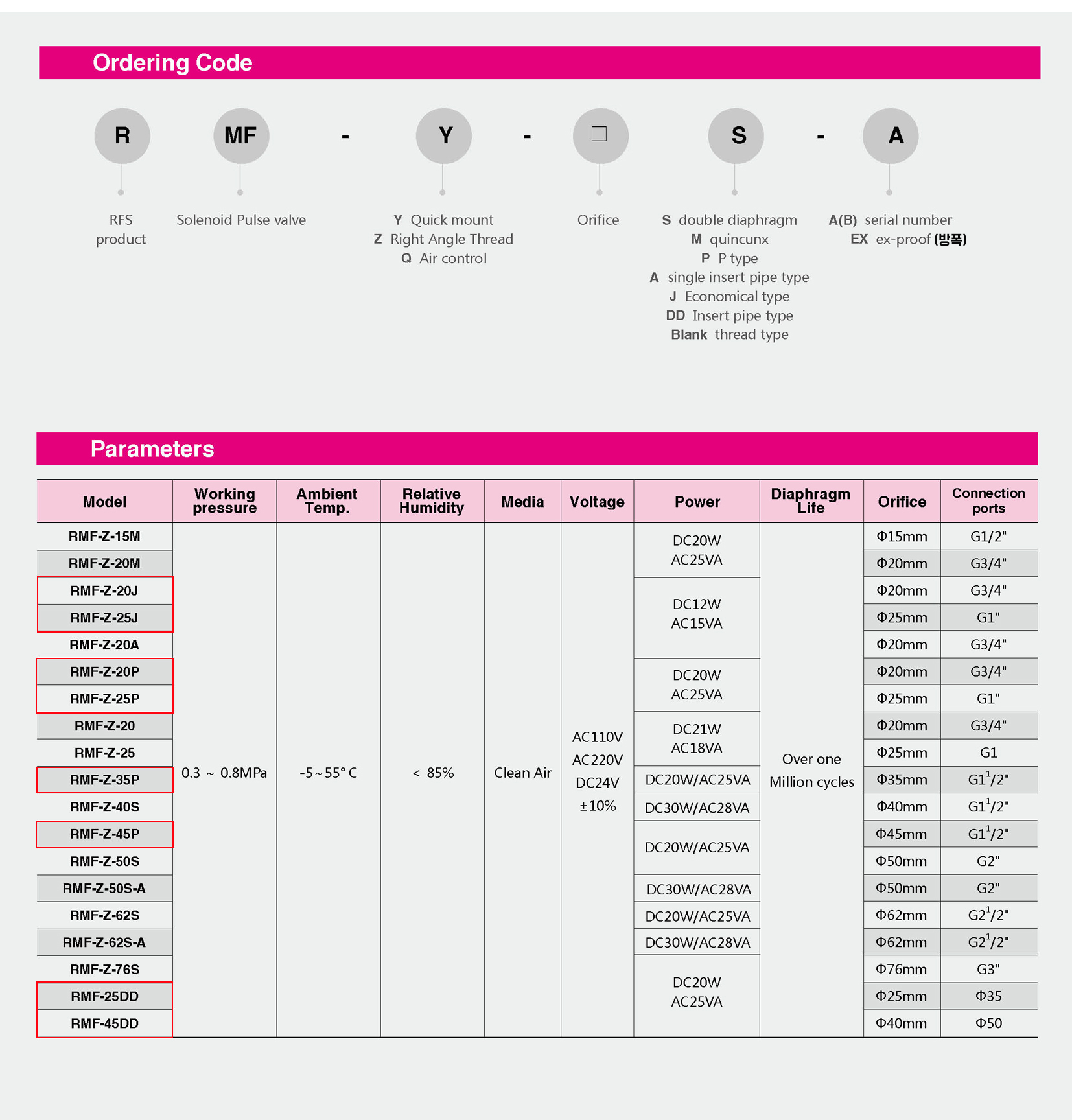

    RMF-DD Series카달로그

 RMF-25DD & RMF-45DD 카탈로그

RMF-Z-25DD도면     RMF-Z-45DD도면

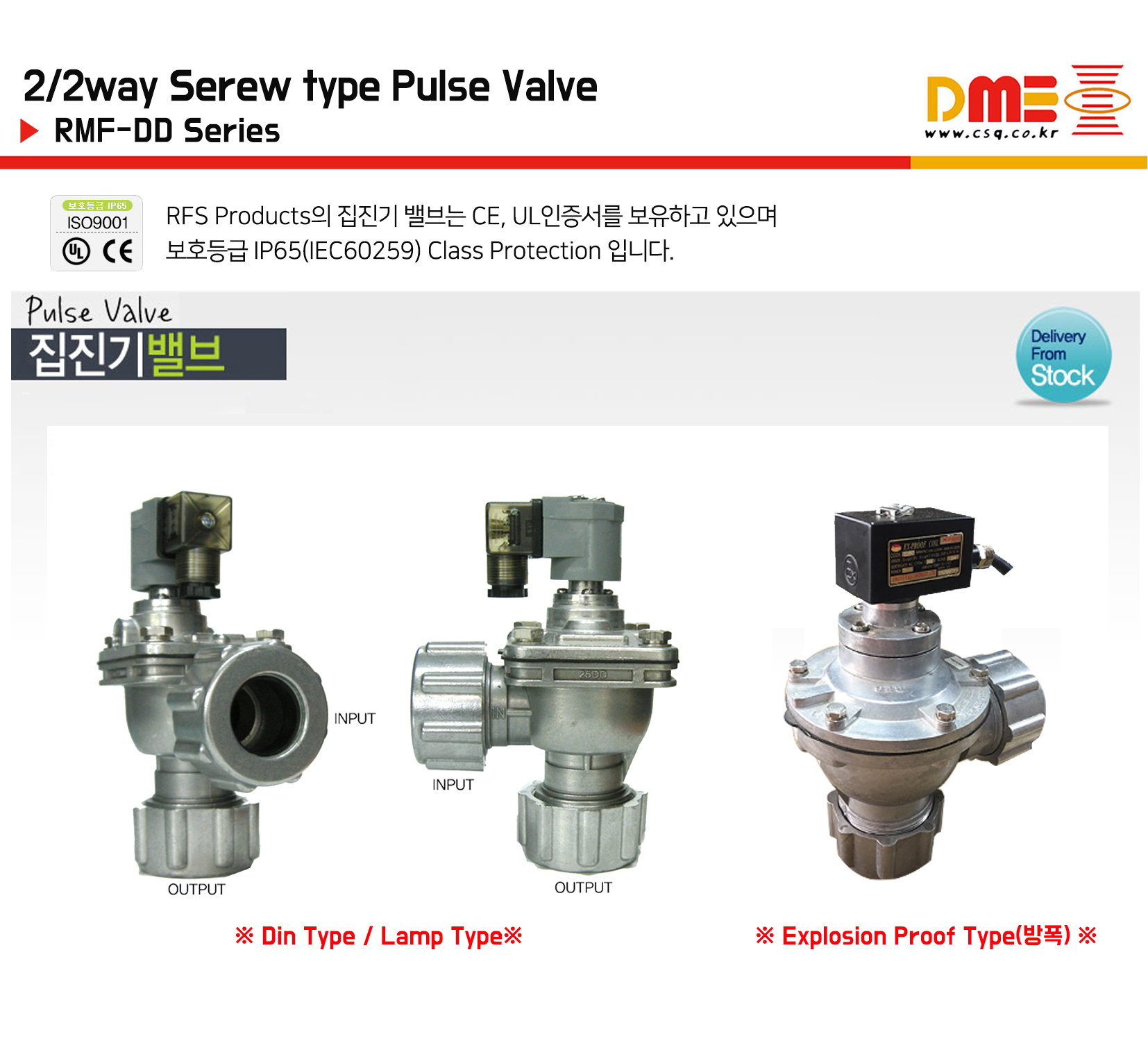

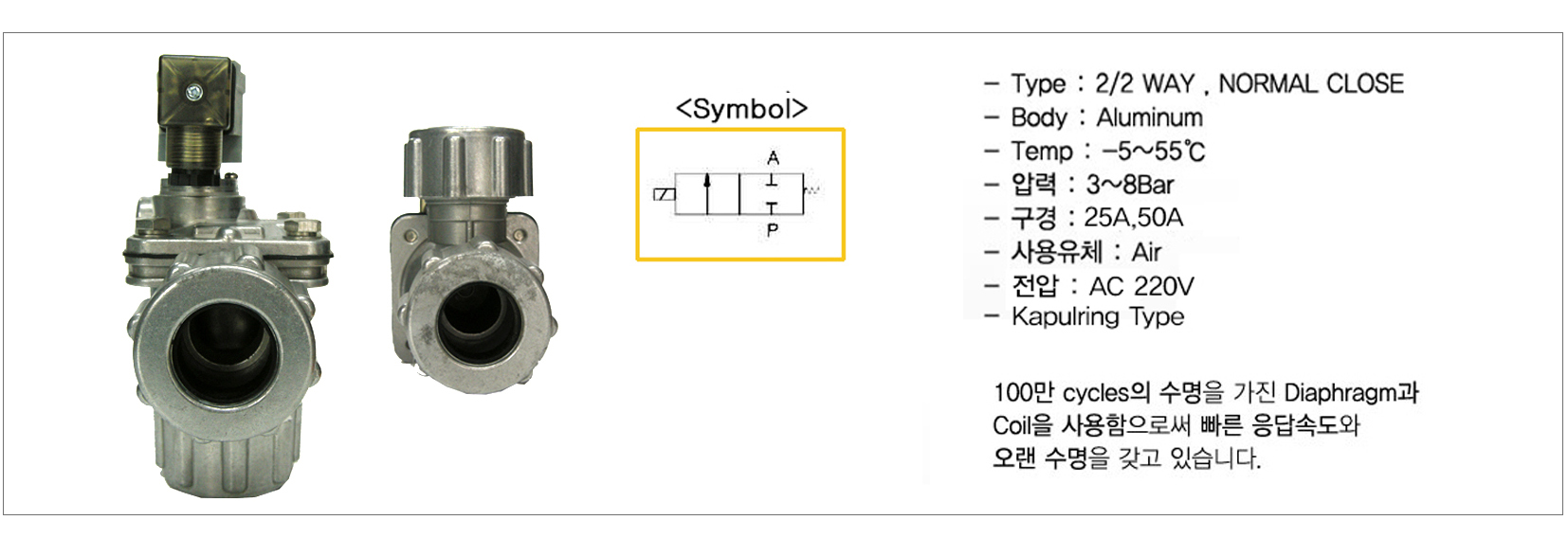

●(2/2way, DD type) Coupling Type Pulse Valve (AC220V)

●(Pressure=0.3~0.8Mpa) (TEMP=-5~55ºC)

●RMF-25DD-2D-AC220V (DME1344)

(Orifice=25mm) (Connection ports=1")

 ●RMF-45DD-2D-AC220V (DME1345)

(Orifice=40mm) (Connection ports=11/2")

●(2/2way, DD type) Coupling Type Pulse Valve (DC24V)

●(Pressure=0.3~0.8Mpa) (TEMP=(-5~55ºC)

●RMF-25DD-8D-DC24V

(Orifice=25mm) (Connection ports=35mm)

●RMF-45DD-8D-DC24V

(Orifice=40mm) (Connection ports=50mm)

■RFS사의 RMF-DD 시리즈 (RMF-25DD, RMF-45DD)는

나사산 체결 방식 대신 커플링(Dress Nut / Compression Fitting)

구조를 적용하여 파이프를 직접 삽입·고정할 수 있는 2/2way 커플링 타입(Insert Pipe Type) 집진기 펄스 밸브입니다.

배관 나사 가공 없이 에어 탱크 파이프에 밀어 넣고 너트를 tightening하여 신속하게 연결할 수 있으며,

방폭(Ex-proof) 옵션을 지원하여 인화성 분진이 발생하는 고위험 집진 환경에도 안전하게 사용할 수 있습니다.

■주요 스펙 및 특징

■모델별 파이프 규격 구획

• RMF-25DD (RMF25DD): 파이프 외경 Ø35mm 접속용 커플링 펄스 밸브

• RMF-45DD (RMF45DD): 파이프 외경 Ø50mm 접속용 커플링 펄스 밸브

■주요 특징 및 장점

• 손쉬운 설치 및 조립 시간 단축: 배관에 나사산(Thread)을 낼 필요 없이 파이프를 밸브 보스에 삽입 후 드레스 너트만 조이면 완벽하게 기밀 고정되므로, 집진기 배관 작업 수공수가 대폭 절감됩니다.

• 강력한 순간 에어 분사: 저항을 최소화한 피스톤/다이어프램 구조로, 수 밀리초(ms) 단위의 고속 대유량 펄싱 에어를 출사하여 여과필터(Bag / Cartridge)의 먼지를 완벽히 탈진시킵니다.

• 유지보수 편의성: 정비 시 배관 전체를 풀어낼 필요 없이 커플링 너트만 해제하면 밸브 본체를 신속히 분리·정비할 수 있습니다.

■주요 적용 분야

• 여과집진기(Baghouse), 카트리지 필터 집진 설비

• 시멘트, 제철, 화학, 목재 가공 공장의 분진 회수 및 탈진 시스템

• 방폭 지구가 지정된 제약, 분체 이송, 곡물 저장용 집진 설비
