XY-790H●XY-790L●(XY790)●XY-2000)●(XY2000)●only Digital Electronic timer●only 디지털 전기 타이머●only 오토타이머디지털 전기 타이머●RFS 오토밸브 디지털 전기 타이머●RFS 오토드레인 밸브 디지털 전기 타이머●UL인증품●(RFS)

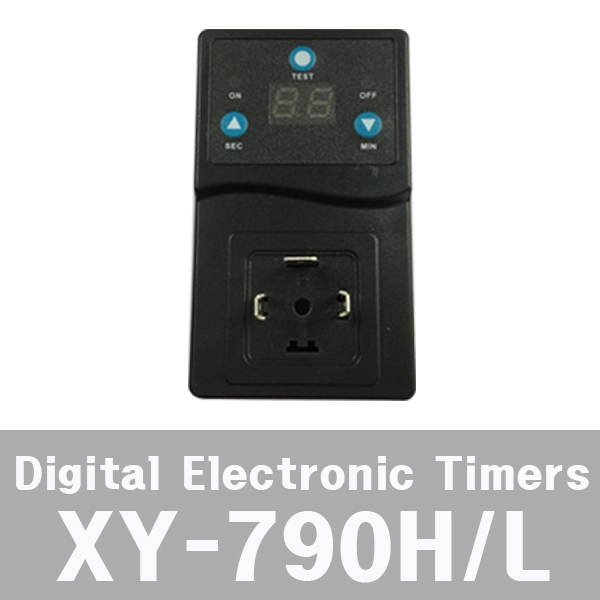

 XY-790H 카탈로그&메뉴얼

●(only, AC, Digital Electronic timer)

 (time on=0.1~99s) (time off=0.5~99min)

●XY-790H (100~240V AC/DC) (50~60Hz) (CSQ1945)

●(only, DC, Digital Electronic timer)

(time on=0.1~99s) (time off=0.5~99min)

●XY-790L (7~36V AC/DC) (50~60Hz) (CSQ1946)

■RFS XY-790 디지털 전기 타이머는 솔레노이드 밸브, 집진기 펄스 밸브, 자동 드레인 트랩 등

공압 설비의 소일 / 개폐 주기를 정밀하게 자동 제어하는 디지털 타이머 컨트롤러 (Digital Timer Controller)입니다.

기존 아날로그 노브 방식 (SMD-10 등)에 비해 정확한 숫자 표기가 가능하여, 초 / 분 단위의 정밀한 동작 제어가 필요한 현장에 적용됩니다.

■형번 구조 분해 및 상세 사양

■주요 특징 및 기능

●디지털 FND 디스플레이 및 세밀한 시간 설정:

1,ON 타임 (동작 시간): 0.1초90초 또는 분 단위 정밀 설정

2,OFF 타임 (휴지 시간): 0.1초~99분 정밀 설정

3,설정된 카운트다운 시간이 디스플레이에 실시간 표시되어 작동 상태 모니터링이 매우 용이합니다.

●쉬운 설치 및 컴팩트 구조:

솔레노이드 코일과 커넥터 사이에 직접 결합하는 방식이므로, 별도의 타이머 제어반 구성이나 복잡한 판넬 배선 작업이 필요 없습니다.

●와이드 입력 전원 지원:

AC110V~240V 또는 DC24V등 다양한 전원 환경에 동작하며, LED 지시등을 통해 ON/OFF 동작 상태를 즉시 파악할 수 있습니다.

■주요 용도

●에어 콤프레샤 및 에어 드라이어의 응축수 자동 배출 (Auto Drain Valve)

●집진기 백필터 분진 털이용 에어 펄스 제트 밸브 반복 동작 제어

●정기적 공압 분사 및 자동 윤활 공급 시스템
