(UL인증)PU220-SMD●2/2way NCTime Drain Valve)●Automatic Drain Valve●time control drain valve●2/2way 대유량 타임드레인밸브●자동 드레인 밸브●타이머 드레인 밸브●타이마 드레인 밸브●(G3/8 F~G2 F)●(0~8bar)●(RFS)

PU220 카탈로그 타이머카탈로그

●(2/2way, NC, bress, Time Drain Valve) (solenoid valve with Timer SMD)

●PU220-04-SMD-(orifice=13mm)-8bar-2D-AC220V (G1/2 F) (DME5139)

●PU220-04-SMD-(orifice=13mm)-8bar-1D-AC110V (G1/2 F) (DME8257)

●PU220-04-SMD-(orifice=13mm)-8bar-8D-DC24V (G1/2 F) (DME8258)

●PU220-06-SMD-(orifice=20mm)-8bar-2D-AC220V (G3/4 F) (DME8259)

●PU220-06-SMD-(orifice=20mm)-8bar-1D-AC110V (G3/4) (DME5748)

●PU220-06-SMD-(orifice=20mm)-8bar-8D-DC24V (G3/4 F) (DME8260)

●PU220-08-SMD-(orifice=25mm)-8bar-2D-AC220V (G 1 F) (DME8284)

●(only, 2/2way, NC, bress, solenoid valve) (PU220)

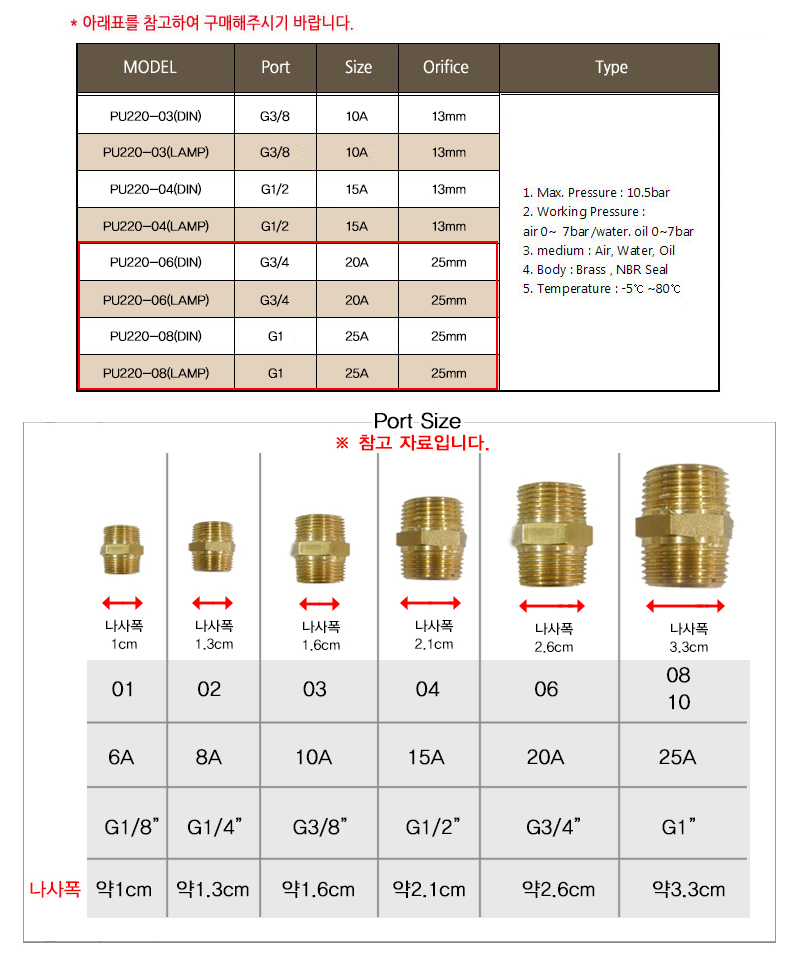

●PU220-10A-(orifice=13mm)-(0~8bar) (G3/8 F)

●PU220-15A-(orifice=13mm)-(0~8bar) (G1/2 F)

●PU220-20A-(orifice=25mm)-(0~8bar) (G3/4 F)

●PU220-25A-(orifice=25mm)-(0~8bar) (G1 F)

●PU220-35A-(orifice=35mm)-(0~8bar) (G11/4 F)

●PU220-40A-(orifice=40mm)-(0~8bar) (G11/2 F)

●PU220-50A-(orifice=50mm)-(0~8bar) (G2 F)

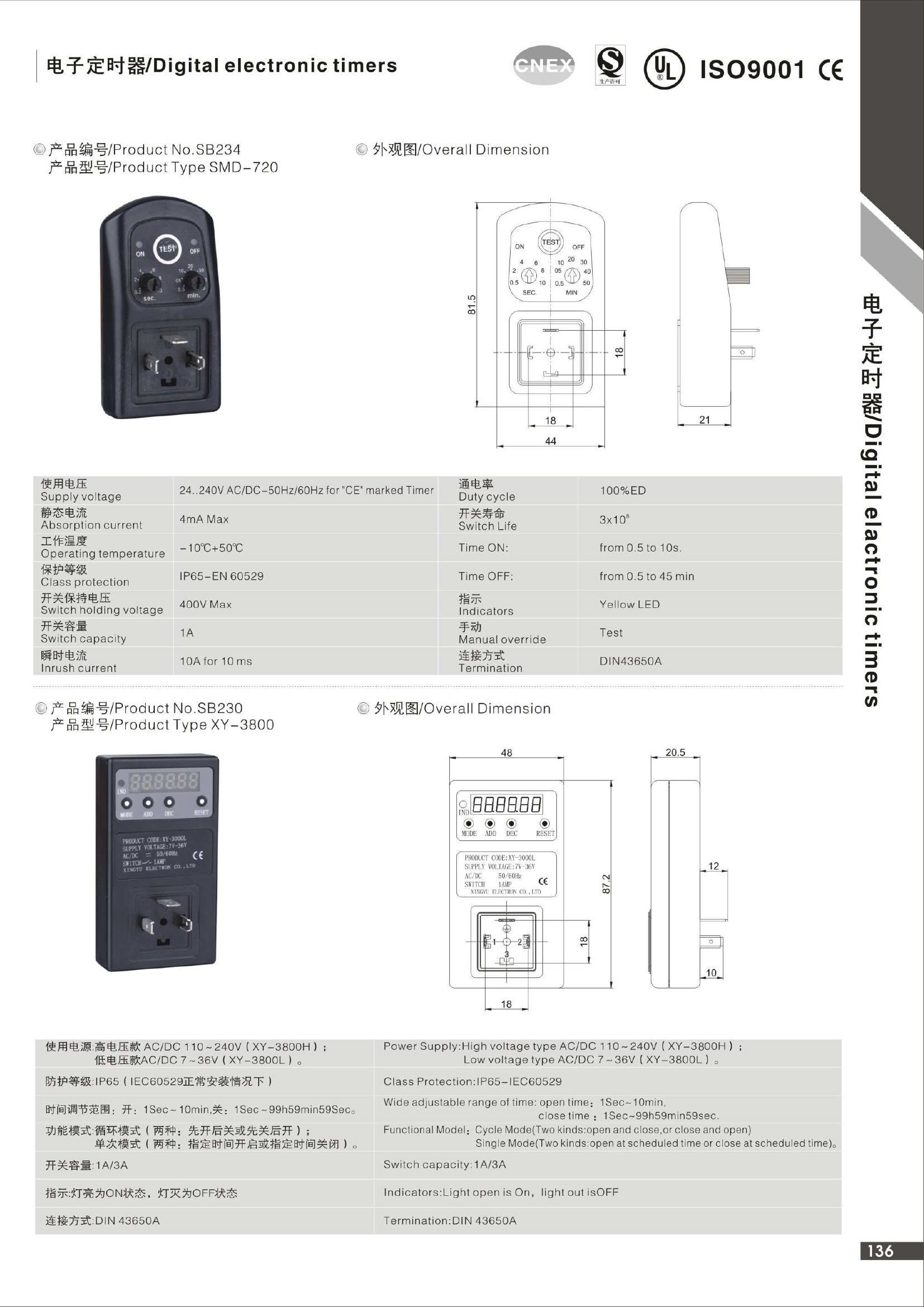

●(only, SMD-720, Timer)

(On Time=1sec~99h/50min/59sec) (Off Time=1sec~99h/50min/59sec)

●SMD-720 (SB234)-(24~240V AC/DC) (50~60Hz) (DME2044)

■(적용 coil=SB256=AC220V , SB256=AC380V , SB257=DC24V)

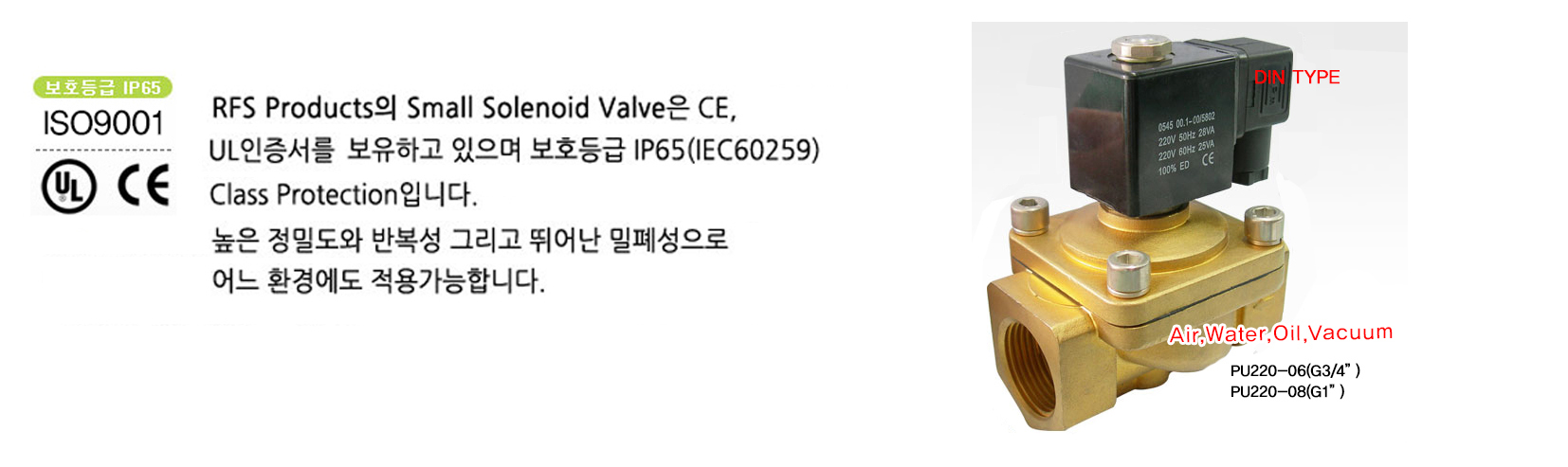

■AC coil UL인증품 가능 SB256-AC220V (DIN43650A) (DME3694)

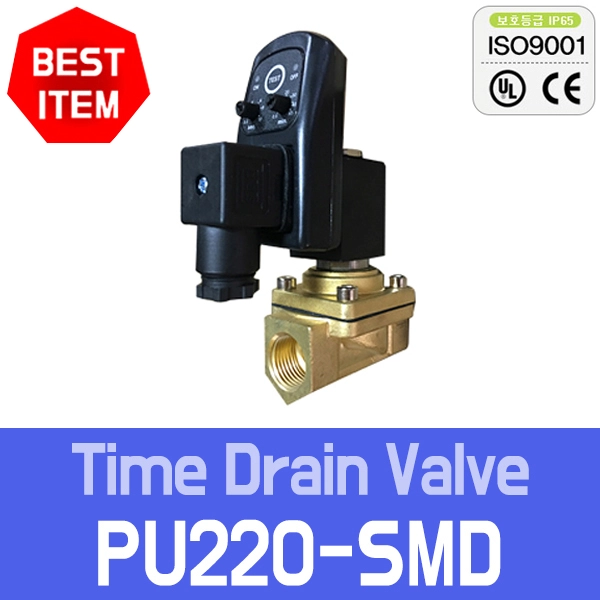

■RFS PU220-SMD UL 인증 대유량 타임 드레인 밸브 (Time Control Auto Drain Valve) 사양 및 주요 특징입니다. UL 인증 PU220 다이아프램 솔레노이드 밸브 본체에 컴팩트 전자식 타이머 모듈(SMD 시리즈)이 일체형으로 결합된 고성능 자동 응축수 배출 밸브입니다.

■주요 규격 및 모델

■기술 사양 (Specifications)

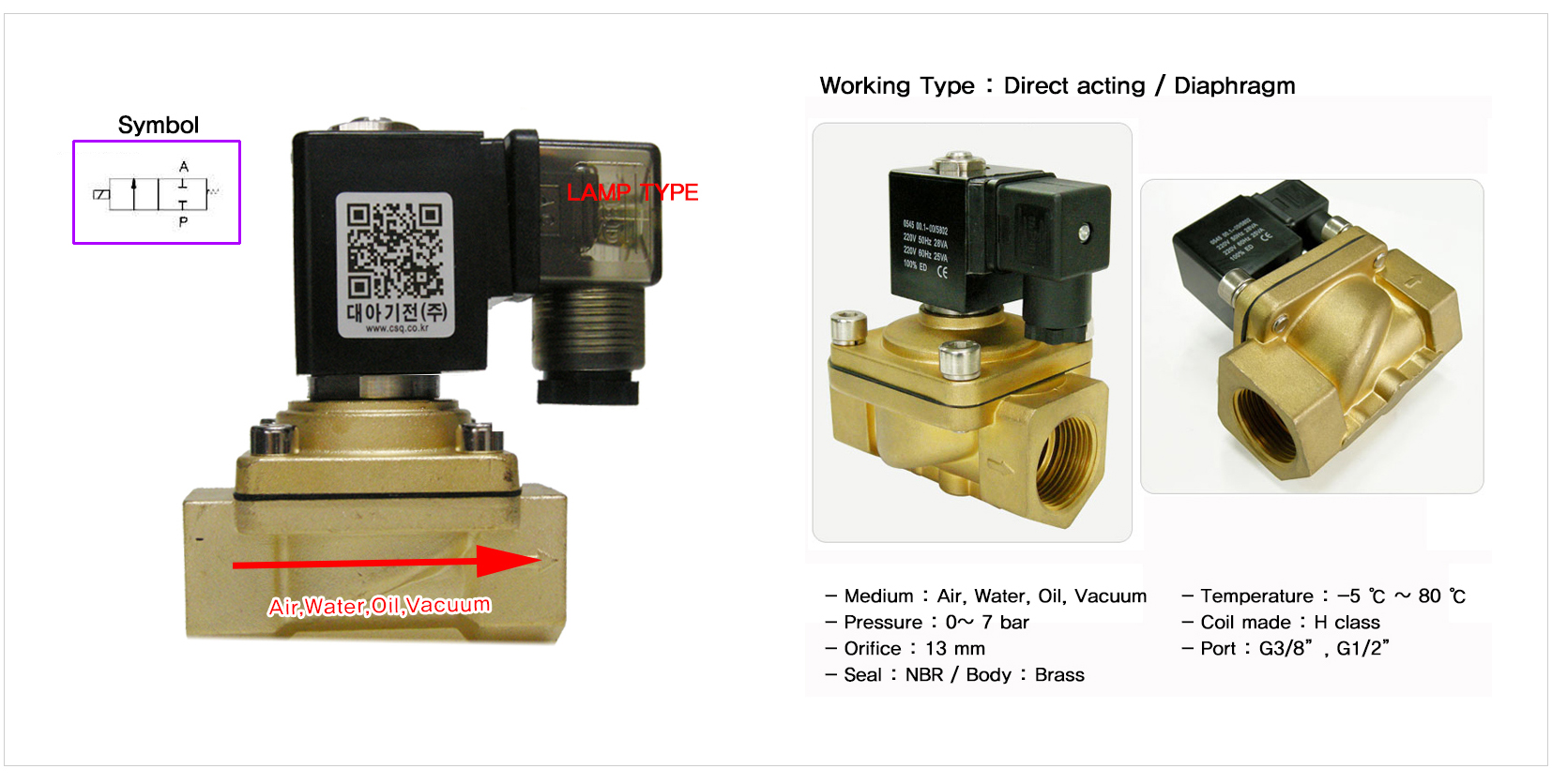

• 작동 방식: 2/2-Way NC (Normal Closed, 전자 타이머 제어 구동)

• 안전 인증: UL 인증 (코일 및 밸브 어셈블리)

• 배출 시간 (ON Time): (On Time=1sec~99h/50min/59sec) (조절 가능)

• 휴지 시간 (OFF Time): (On Time=1sec~99h/50min/59sec) (조절 가능)

• 사용 유체: 압축공기 응축수 (Drain Water, 오일 슬러지 혼합액)

• 사용 전압: AC220V, AC110V, DC24V 선택 가능

■핵심 유용성 및 특징

1. 대유량(Large Flow) 토출 성능: 소형 타이머 드레인 밸브(오리피스 1.53mm)와 달리 13mm50mm의 넓은 오리피스를 적용하여, 오일 및 스케일이 섞인 대량의 응축수도 막힘 없이 즉시 배출합니다.

2. UL 인증 안전성 및 내구성: 글로벌 UL 규격을 충족하는 최고 등급 코일과 방수/방진 구조를 통해 다습한 컴프레서 하부 환경에서도 안정적인 작동을 보장합니다.

3. 직관적인 SMD 타이머 모듈: 전면 다이얼을 통해 배출 주기(OFF Time)와 토출 시간(ON Time)을 간편하게 조절할 수 있으며, 수동 테스트(TEST) 버튼이 있어 현장 점검이 용이합니다.
