VF3●4V2●4V●VF3130●4V410V2●4V310●4V210●(only)Mani Fold●(only)매니폴드●Mani Fold●에어 솔레노이드 밸브 매니폴드●에어 솔밸브 매니폴더●(RFS)
●(only, for VF3130) Mani Fold
●VF3130 (VF3-1L)~(VF3-10L)
●(only, for 4V200) Mani Fold
●4V210 (4V2-1L)~(4V2-10L)
●(only, for 4V300) Mani Fold
●4V310 (4V3-1L)~(4V3-10L)
●(only, for 4V400) Mani Fold
●4V410 (4V4-1L)~(4V4-10L)

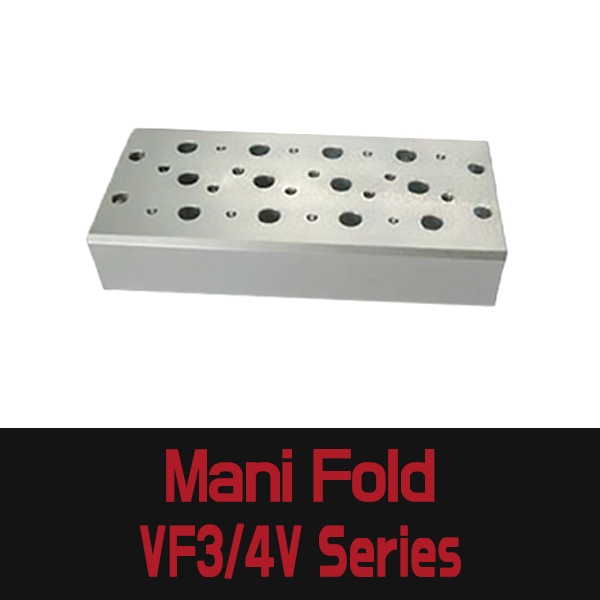

■공압·유압 제어 전문 기업 RFS 의 에어 솔레노이드 밸브 전용 매니폴드 블록(Mani Fold / 매니폴더)
본 제품은 솔레노이드 밸브 본체(Body)가 제외된 매니폴드 Base (베이스 단품) 모델로, 여러 대의 공압 솔레노이드 밸브를 하나의 블록에 집합 탑재하여 에어 공급(P포트) 및 배기(R/S포트) 배관을 일체화해 주는 핵심 부품입니다.
■주요 호환 밸브 시리즈 및 매니폴드 사양
RFS에서 공급하는 대표적인 공압 솔레노이드 밸브 규격(VF3000, 4V200, 4V300, 4V400 시리즈)에 1:1로 호환되는 베이스 블록입니다.
| 매니폴드 적용 모델 | 호환 밸브 시리즈 | 연결 포트 크기 (P / R / S) | 밸브 탑재 연수 (Station) | 주요 적용 솔레노이드 밸브 예시 |

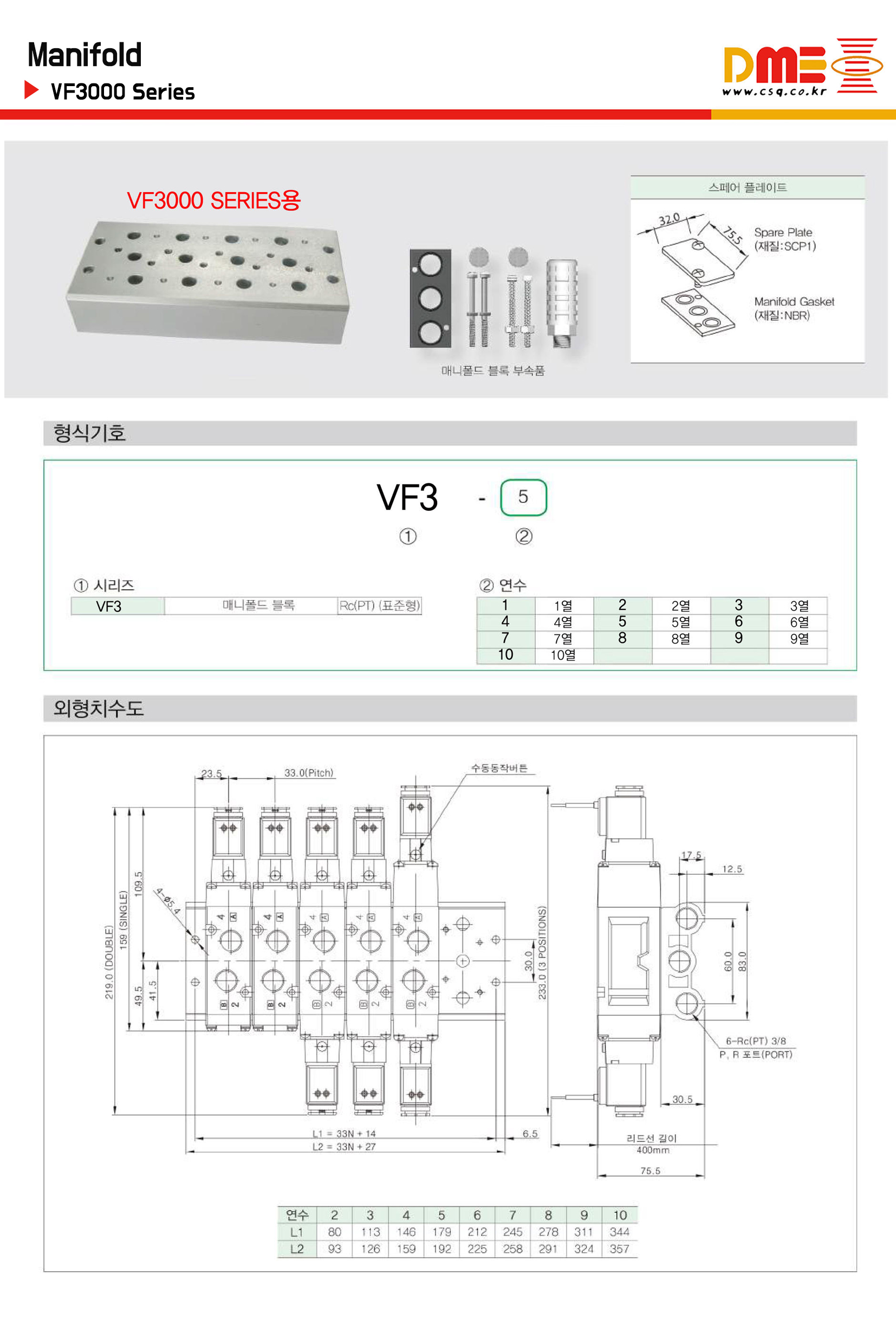

| VF3130 M | VF3000 시리즈 (SMC 호환형) | G 1/4" ~ G 3/8" | 2F ~ 20F (연수 지정) | VF3130, VF3230 등 |
| 4V210 M | 4V200 시리즈 (Airtac 호환형) | G 1/4" | 2F ~ 20F (연수 지정) | 4V210-08, 4V220-08, 4V230-08 |
| 4V310 M | 4V300 시리즈 (Airtac 호환형) | G 3/8" | 2F ~ 20F (연수 지정) | 4V310-10, 4V320-10, 4V330-10 |
| 4V410 M | 4V400 시리즈 (Airtac 호환형) | G 1/2" | 2F ~ 20F (연수 지정) | 4V410-15, 4V420-15, 4V430-15 |
■핵심 특징 및 구조적 장점
배관 최적화 및 공간 절감:
각 밸브마다 개별 에어 호스를 연결할 필요 없이, 매니폴드 블록 양단에 1개의 공통 에어 공급(P) 및 배기(R/S) 배관만 연결하면 되므로 제어반 내부 배관이 대폭 단순해집니다.
알루미늄 아노다이징 바디:
고강도 알루미늄 합금 재질에 내식성 표면 처리가 되어 있어 공압 시스템의 내구성을 확보하고 에어 누설을 방지합니다.
가변 연수 지정 (2Station ~ 20Station):
2연(2F/2M)부터 10연, 20연까지 공정 규격에 맞춰 개수를 지정하여 조합 구성이 가능합니다.
미사용 포트 블랭킹 패드(Blanking Plate) 지원:
예비(Spare) 연수에는 블랭킹 플레이트(마감판)를 체결하여 향후 밸브 추가 증설에 유연하게 대응할 수 있습니다.
■구성품 및 부속품 (Only Manifold 사양 기준)
매니폴드 베이스 블록 (1EA)
밸브 체결용 고정 볼트 및 패킹 (연수별 제공)
(※ 솔레노이드 밸브 본체, 차단용 블랭킹 플레이트, 피팅류는 별도 선택 사양)
원산지 Made in China
무게 1kg
