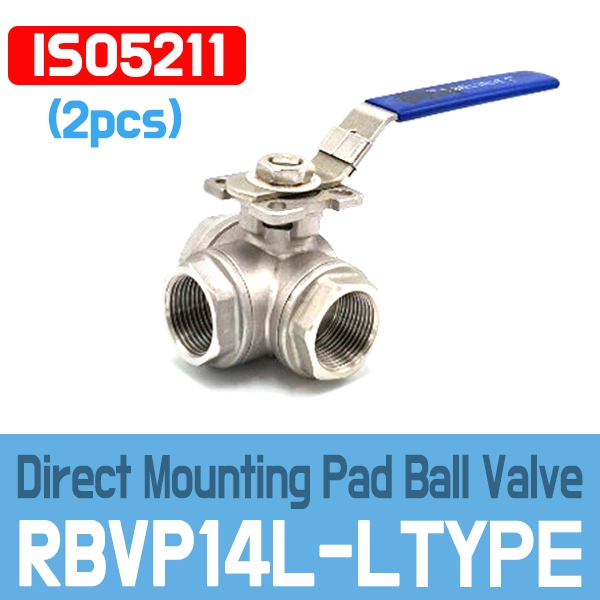

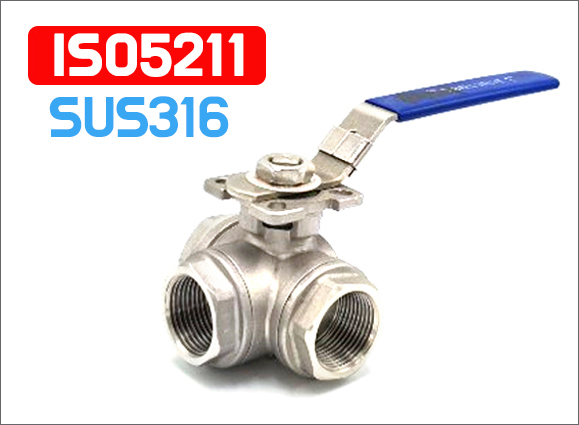

RBVP14L-2-with lever●3/2way L type 2PCS ISO5211 Screw Type SUS304 Direct Mounting Pad Ball Valve●수동 볼 벨브●스크류 타입 다이렉트 마운팅 페드 볼밸브●마운팅 페드 볼밸브●메뉴얼 마운팅 볼밸브●(G1/4 F~G4 F)●(0~16bar)●(RFS)

RBVP14L-L-Type (without LEVEL) 카탈로그

●(3/2way, Lype, 2 pcs ,female, Manual ball valve) (with lever)

(Direct Mounting Pad Ball valve, with lever)

(ISO5211 direct mounting pad) (valve body material=SUS304)

●RBVP14L-2-08P-DM (with lever) (female DN08/PN16) (DME6845)

●RBVP14L-2-10P-DM (with lever) (female DN10/PN16) (DME6846)

●RBVP14L-2-15P-DM (with lever) (female DIN15/PN16) (DME6847)

●RBVP14L-2-20P-DM (with lever) (female DIN20/PN16) (DME6848)

●RBVP14L-2-25P-DM (with lever) (female DIN25/PN16) (DME6849)

●RBVP14L-2-32P-DM (with lever) (female DIN32/PN16) (DME6850)

●RBVP14L-2-40P-DM (with lever) (female DIN40/PN16) (DME6851)

●RBVP14L-2-50P-DM (with lever) (female DIN50/PN16) (DME6852)

●RBVP14L-2-xxx-DM-Type (with lever)

(3/2way, 2pcs, female) (Size=G1/4"F ~  G4" F)

(valve body material=SUS304, SUS316)

■RBVP14L-2 (with LEVER) 스크류 타입 3방향(3/2way) L-포트 2피스 다이렉트 마운팅 패드 수동 볼 밸브

2/2way 온/오프(On/Off) 밸브와 달리, 유체의 흐름 방향을 전환(Diverting/Changeover)하거나

배관 포트를 선택 제어하는 3포트 L-포트(L-Port) 구조입니다.

■주요 공통 사양 (RBVP14L-2 시리즈)

• 밸브 형식: 3/2way L-포트(L-Port) 스크류 타입 2피스(2-Piece) 볼 밸브

• 포트 흐름 구조: L-Type (90° 방향 전환 유로)

• 조작 방식: 수동 레버 핸들 부착형 (with LEVER)

• 액추에이터 마운팅 패드: ISO 5211 규격 Direct Mounting Pad 내장

  • 필요 시 레버를 제거하고 공압(Pneumatic) 또는 전동(Electric) 액추에이터를 브래킷/커플링 없이 직접 체결 가능

• 바디 및 내부 재질: SUS304 (CF8 / Stainless Steel 304)

• 접속 배관 규격: G 1/4" ~ G 4" (BSPP / PT 암나사 Screw Type)

• 사용 압력 범위: PN 0 ~ 16 bar (0 ~ 1.6 MPa / 1000 WOG)

• 사용 유체: 공기(Air), 물(Water), 오일(Oil), 세척액, 화학 유체 등

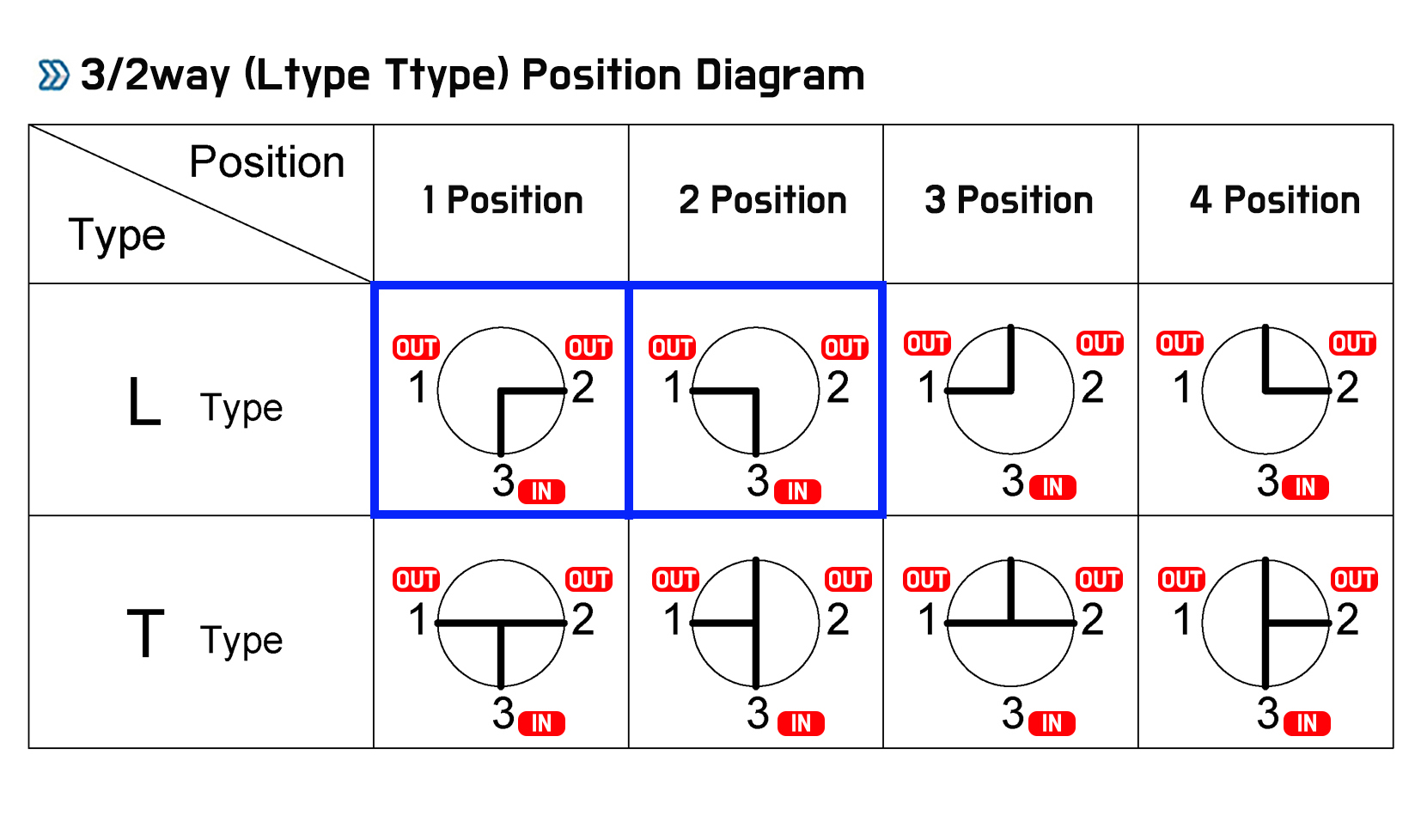

L-포트(L-Type) 유로 및 전환 방식

L-포트 밸브는 내부 볼(Ball)의 관통 홀이 'L' 자 형태로 뚫려 있어, 레버를 90c 회전시킴에 따라 공통 포트(Common Port)에서 들어오는 유체를 A방향 또는 B방향으로 유로 전환(Directional Control)합니다.

• Position 1 (0c): 공통 포트(C) - A 포트 연결 (B 포트 차단)

• Position 2 (90c): 공통 포트(C) -B 포트 연결 (A 포트 차단)

(※ T-포트 타입은 분기/혼합/전체 관통이 가능하지만, 본 L-포트 모델은 단순 유로 전환/선택에 최적화되어 있습니다.)

■주요 특징 및 구조적 장점

1. 3방향 유로 전환 (Multi-port Diverting):

   • 2개 이상의 단일 밸브를 조합할 필요 없이, 밸브 1대로 2개 배관 라인의 분기/전환을 신속하게 제어할 수 있습니다.

2. ISO 5211 다이렉트 마운팅 (Direct Mount Pad):

   • 표준 ISO 5211 마운팅 구조가 적용되어 현장 자동화 전환 시 공압 쿼터턴(90°) 액추에이터나 전동 액추에이터를 손쉽게 직결 장착할 수 있습니다.

3. 4측면 시트 패킹 구조 (4-Seat Design):

   • 3방향 포트 전환 시 발생하는 내부 유체 씰링 안정성을 확보하기 위해 내부 PTFE/RTFE 시트가 볼을 다각도로 견고하게 지지합니다.

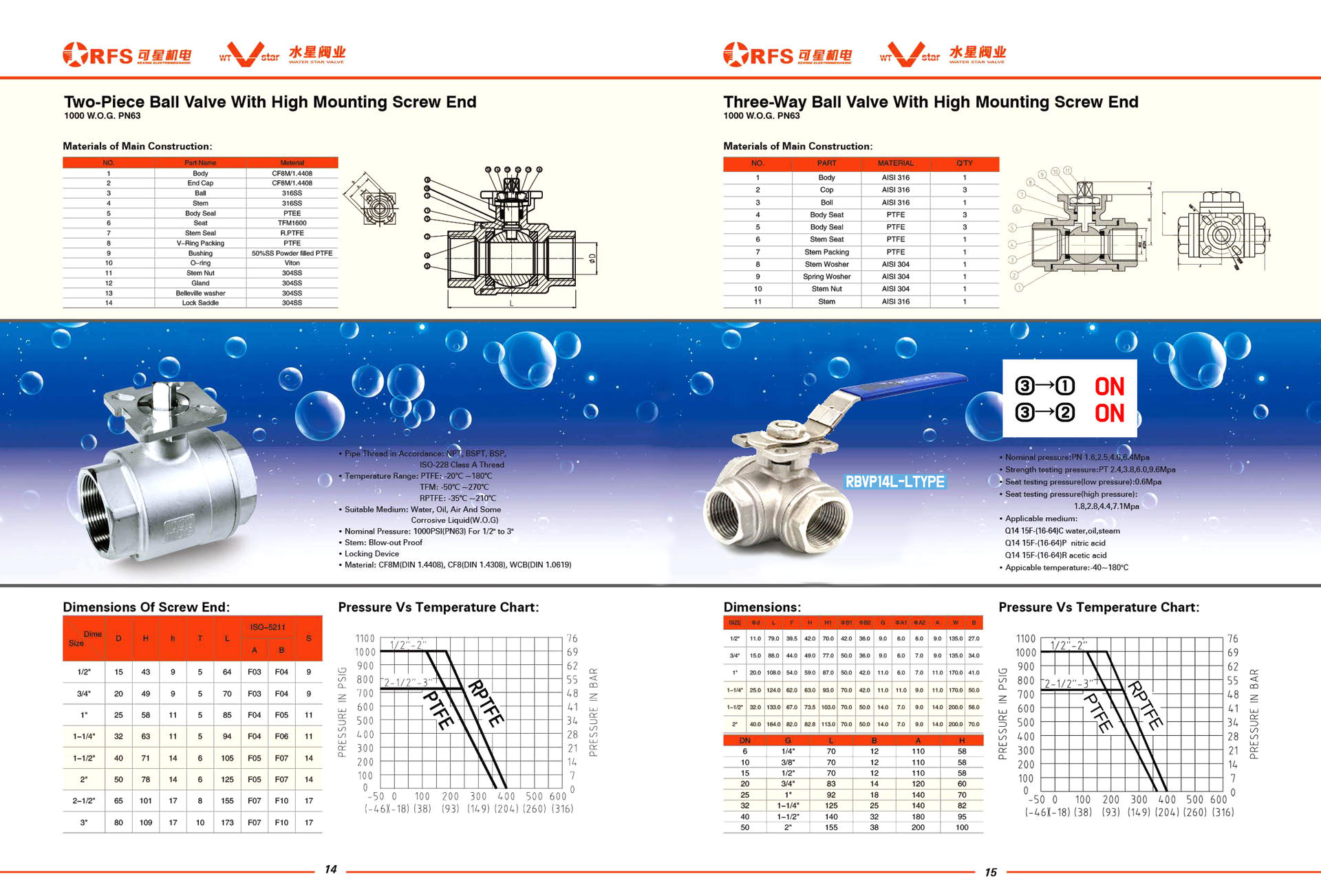

■배관 크기별 규격 (G 1/4" ~ G 4")

■모델 코드 구조

• RBV: RFS Ball Valve

• P: Mounting Pad (ISO 5211 적용)

• 14L: 3-Way L-Port Stainless Steel (SUS304) 규격

• 2: 2-Piece 바디 분리 구조

• with LEVER: 수동 레버 핸들 기본 착장 사양
