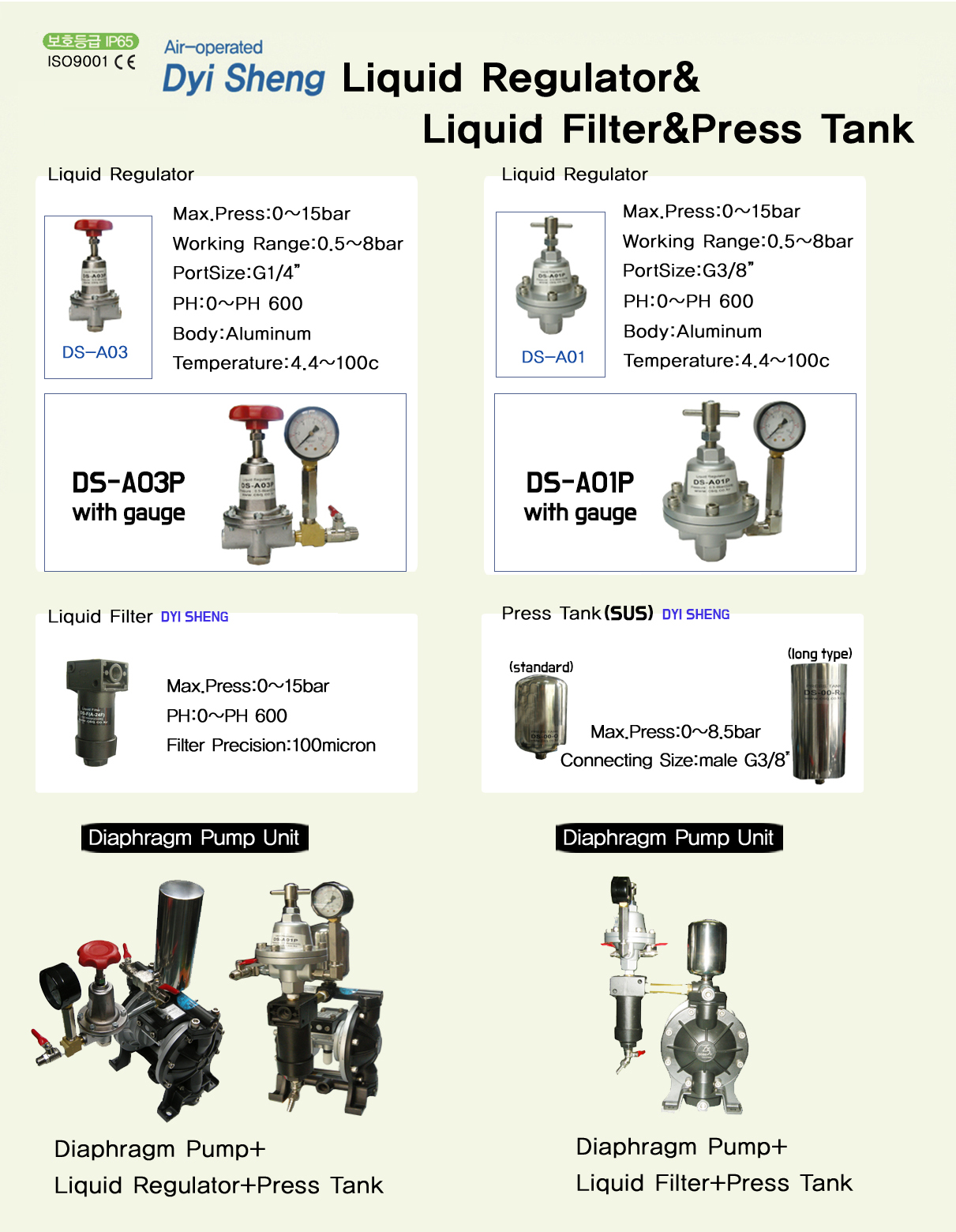

DYISHENG 전체 카탈로그 Liquid Regulator 카탈로그

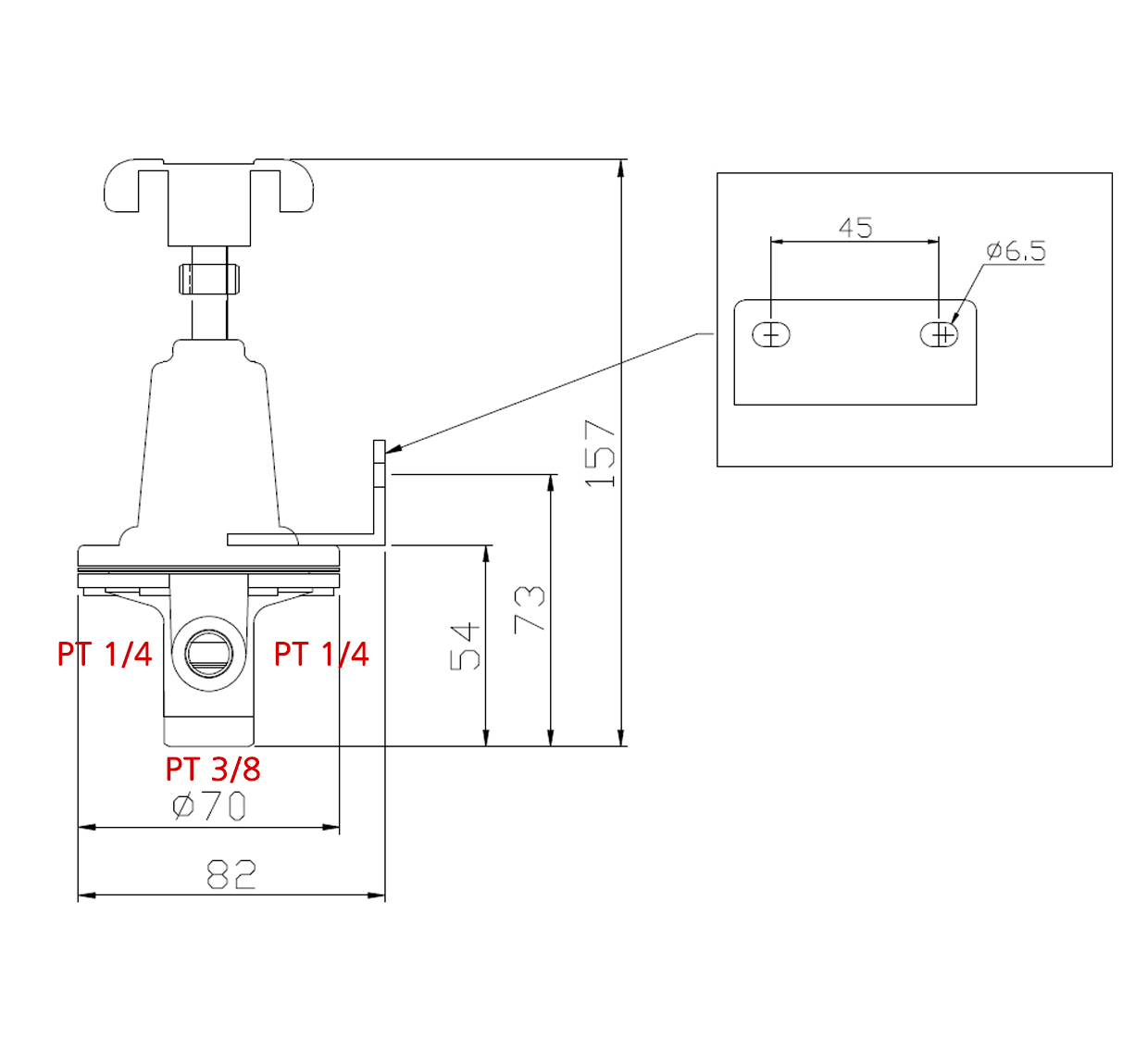

DS-A03P 도면 DS Series 코드번호

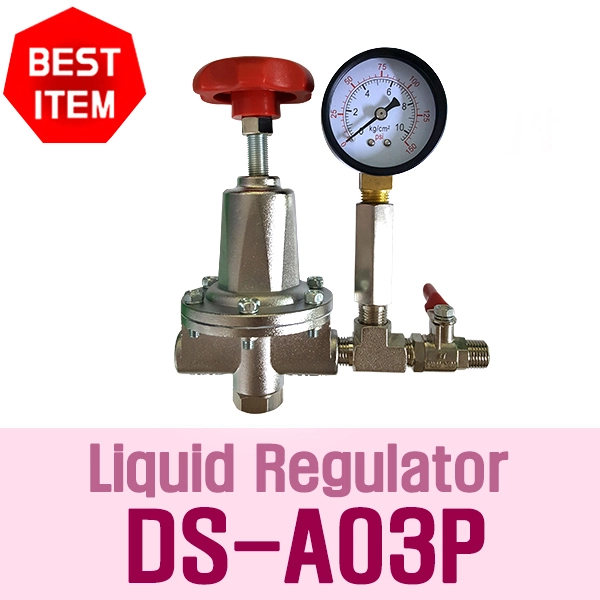

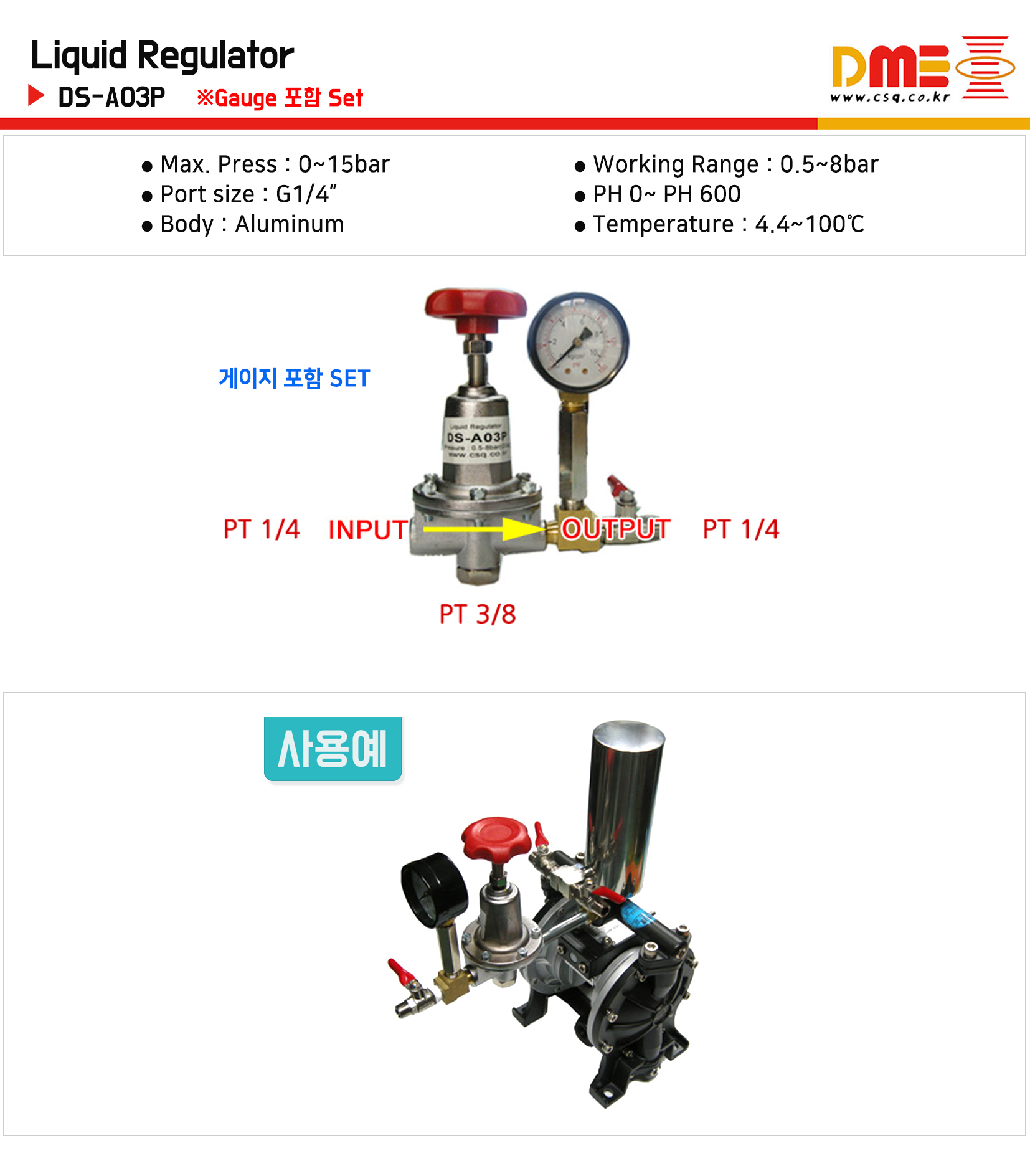

●(non-relieving)Liquid regulator (wate regulator with gauge + gauge valve)

●DS-A03P

(Input=PT1/4 F) (Output=PT1/4 F) (gauge Output=PT1/4 M) (DME4838)

(max range=0~15bar) (working range=0.5~8bar)

●(non-relieving) Liquid regulator (wate regulator with out gauge)

●DS-A03 (Input=PT1/4 F) (Output=PT1/4 F) (csq2837)

(max range=0~15bar) (working range=0.5~8bar)

■DS-A03P (DS-A03)는 대만의 공압식 다이어프램 펌프 및 액체 제어 기기 전문 제조사인 DYISHENG(디이생)사의 PT 1/4" non-relieving 타입 액체/수용성 유체 전용 압력 감압 밸브(Liquid/Water Regulator)입니다.

일반적인 공압용(Air) 레귤레이터와 달리, 물, 액체, 절삭유, 잉크, 도료, 수성 화학액 등 액체 유체의 압력을 정밀하게 제어하고 감압 상태를 유지하도록 설계된 액체 전용 레귤레이터입니다.

참고 (모델명 및 호환 정보): DS-A03P는 수지/플라스틱 내화학성 바디 또는 노브 사양이 적용된 모델이며, DS-A03 기본형 및 시장에서 혼용되는 RW-04 규격(1/4" 액체 레귤레이터)과 동등한 사양 및 배관 접속 인터페이스를 제공합니다.

■주요 사양 및 특징

• 제조사/브랜드: DYISHENG (디이생)

• 모델명: DS-A03P / DS-A03

• 배관 연결 규격: PT 1/4" Female (8A 암나사)

• 압력 조절 범위: 0 ~ 15 bar (약 0 ~ 217 psi / 0 ~ 1.5 MPa)

• 구동 방식: Non-relieving (논-리리빙) 방식

  • Non-relieving 방식의 핵심 특징: 설정 압력보다 2차측(출구측) 압력이 높아지더라도 내부 액체가 외부로 뿜어져 나오거나 배출(Relief)되지 않고 닫히는 구조입니다. 액체 유출로 인한 오염, 화재 위험, 약품 누수를 방지해야 하는 액체 제어 라인에 필수적입니다.

• 주요 적용 유체: 물(Water), 절삭유, 수성 도료, 잉크, 세척액, 기타 수용성 화학 유체

■주요 장점 및 기능

1. 액체 누수 방지 안전성 (Non-relieving): 공압용 레귤레이터(Relieving 타입)를 액체에 적용하면 감압 시 유체가 외부 Vent 구멍으로 분사되지만, DS-A03P는 액체 전용 밀폐 구조로 제작되어 유체 누수 없이 안전합니다.

2. 광범위한 압력 제어 범위 (0~15 bar): 저압 미세 제어부터 최대 15 bar 고압 감압 제어까지 안정적으로 토출 압력을 조절할 수 있습니다.

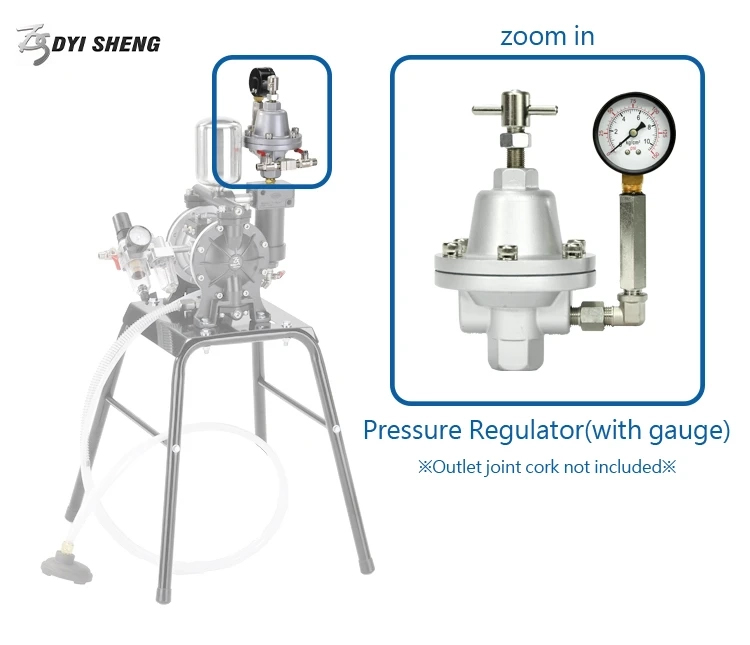

3. 다이어프램 펌프 후단 압력 정밀 제어: DYISHENG 다이어프램 펌프(DS02, DS04, DS06 등)의 토출측에 설치하여 펌프 맥동에 따른 토출 압력 변동을 일정하게 잡아주는 일차 감압 및 정압 유지용으로 완벽하게 연동됩니다.

4. 내식성 및 우수한 밀폐성: 유체가 직접 닿는 내부 다이어프램 및 오링, 시트재가 액체 및 오일/수용성 약품에 견디는 내구성 높은 재질로 구성되어 있습니다.

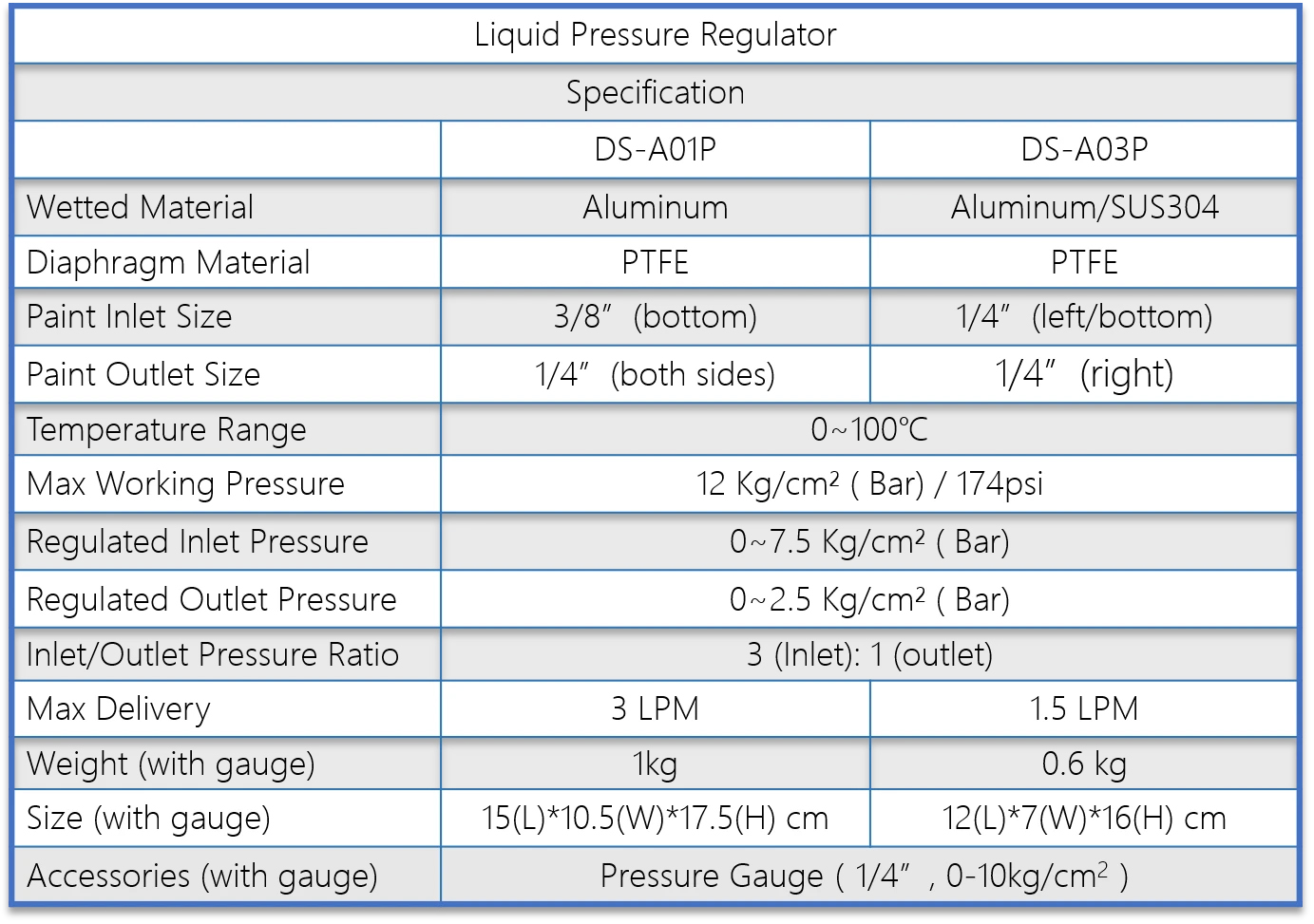

■기본 기술 사양 요약

■설치 및 사용 시 유의사항

1. 유체 흐름 방향(IN / OUT) 확인: 바디 측면에 표시된 화살표(유체 흐름 방향)를 반드시 확인하여 입구(IN)와 출구(OUT)를 정방향으로 배관해야 압력 제어가 정상 동작합니다.

2. 이물질 걸림 주의 (스트레이너/필터 권장): 유체 내에 고형물 슬러지나 강한 이물질이 포함된 경우 내부 밸브 시트에 껴서 감압 실패(압력 상승 현상)가 발생할 수 있으므로, 레귤레이터 전단에 Y-스트레이너나 유체 필터를 설치하는 것을 권장합니다.

3. 강산/강염기 유체 확인: 강한 강산(염산, 황산 등)이나 강유기용제의 경우 내부 다이어프램 및 바디 재질 적합성을 사전에 확인하셔야 합니다.

■주요 용도

●액체 도장 및 코팅 시스템: 스프레이 건 분사 시 압력 변동을 막아 균일한 도막 형성 지원.

●에어 다이어프램 펌프 라인: 펌프 특유의 주기적 펄스 현상 완화.

●정밀 유체 이송 정압 제어: 도료, 접착제, 세척액, 물 등 액체 라인의 안정적인 압력 유지.
