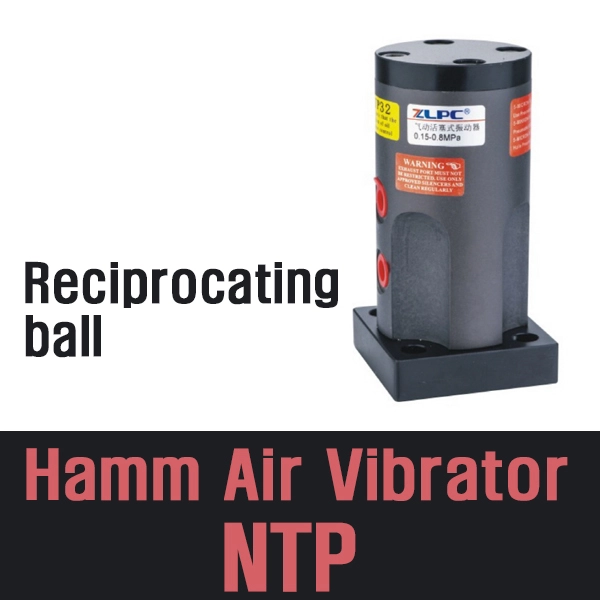

●Reciprocating ball Hamm Air Vibrator

●자동왕복 에어 바이브레터 (Piston Reciprocating ball)

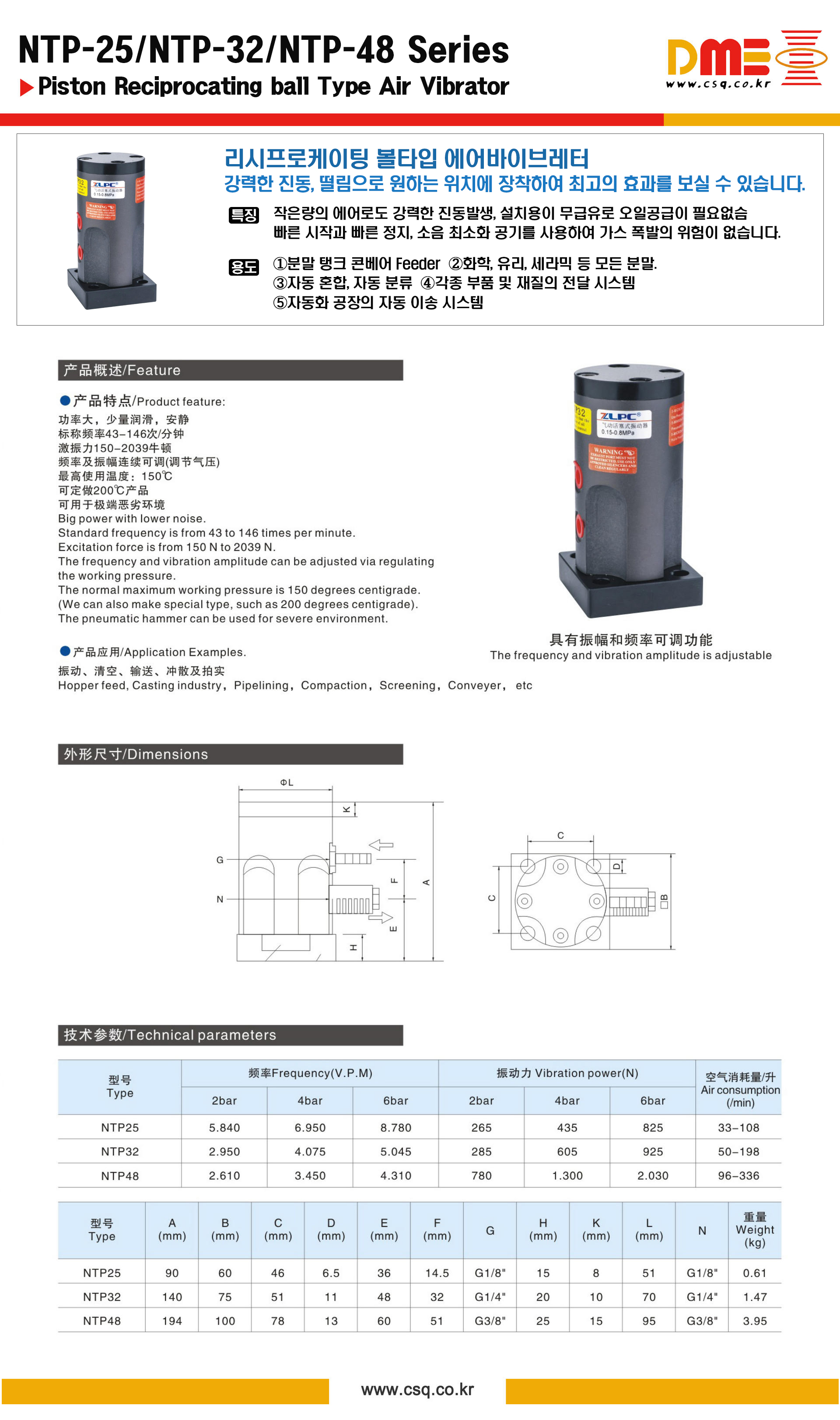

●NTP-25 (air at 6bar=8,780VPM /825N) (G1/8 F) (CSQ2304)

(air at 6bar consumption=108L/min)

●NTP-32 (air at 6bar=5,045VPM /925N) (G1/4 F) (CSQ2305)

(air at 6bar consumption=198L/min)

●NTP-48 (air at 6bar=4,310VPM /2,030N) (G3/8 F) (CSQ2306)

(air at 6bar consumption=336L/min)

■NTP 시리즈(NTP-25, NTP-32, NTP-48)는 공압(Compressed Air)으로 작동하는 왕복 피스톤형 에어 바이브레이터(Reciprocating Piston/Ball Air Vibrator)입니다. 호퍼, 실로(Silo), 슈트(Chute), 컨베이어 등에 부착하여 분말·입자의 부착 방지 및 배출 원활화, 진동 이송, 충전 및 결착 작업에 사용됩니다.

1. 주요 특징 및 핵심 성능

• 왕복 충격 및 진동 방식: 공압 피스톤의 왕복 운동을 통해 직선형 진동 및 충격력을 발생시킵니다.

• 압력 조절을 통한 진동 제어: 공기 공급 압력(bar) 및 풍량을 조절하여 진동수(Frequency)와 타격력/진폭을 미세하게 제어할 수 있습니다.

• 내구성 및 방폭성: 전기 모터 방식과 달리 전기를 사용하지 않아 방폭 지역(Ex Area), 습기·먼지가 많은 환경, 화학/세라믹 공정에서도 안전하게 작동합니다.

• 소음 제어: 사일런서(소음기) 장착 및 스트로크 완충 구조를 통해 가공 현장의 소음을 저감합니다.

■ 규격별 주요 사양 비교 (NTP 시리즈)

■주요 적용 분야

• 유리 및 세라믹 공정: 미세 유리 분말, 세라믹 원료(Clay, Slurry)의 탱크/호퍼 내 벽면 부착 방지 및 이송.

• 분말 저장 및 배출: 브릿지(Bridge) 현상 및 래트홀(Rathole) 현상 방지.

• 진동 컨베이어 & 선별기: 정량 공급장치(Feeder), 진동 체(Sifter)의 진동원.

• 파이프라인 및 슈트: 관 내부의 분말 적체 해소 및 연속 흐름 유지.

■ 설치 및 사용 시 주의사항

1. 에어 라인 구성: 반드시 F.R.L(필터+레귤레이터+루브리케이터) 유닛을 통과한 에어를 공급해야 내구성이 유지됩니다. (오일 미스트 공급 권장)

2. 견고한 체결: 진동으로 인해 볼트가 풀릴 수 있으므로 풀림 방지 와셔(Nord-Lock 등) 또는 나사 잠금제를 사용하고 주기적으로 점검합니다.

3. 베이스 플레이트 용접: 바이브레이터가 설치되는 보강판(Base Plate)은 탱크/호퍼 벽면에 충분한 면적으로 용접되어야 구조적 균열을 방지할 수 있습니다.
