(PIC-20AL,output voltage=AC220V)●(PIC-28AL, output voltage=AC220V)●(PIC20AL, PIC28AL)●(for RMF)●AC Digital Pulse Timer●디지털 펄스 타이머●Digital Pulse Timer●sequential controller●디지털 펄스타이머●순차적 신호제어기●(RFS)

                PIC-20/28AL 카탈로그 PIC-20/28AL 매뉴얼

●AC  Digital Pulse Timer (Line=0~20 line)

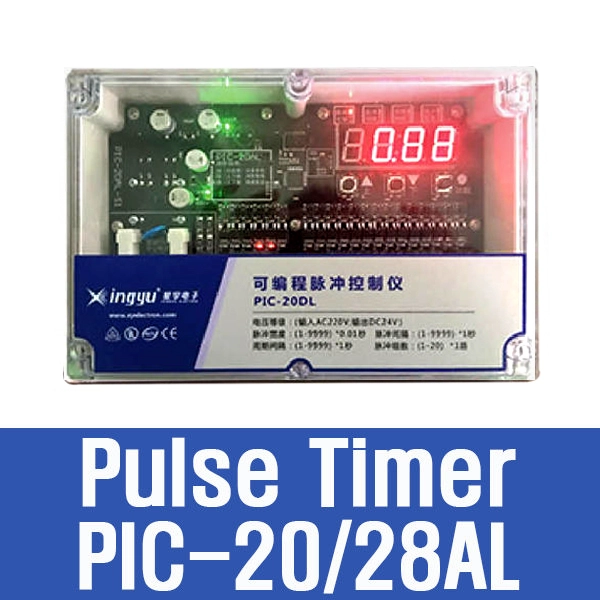

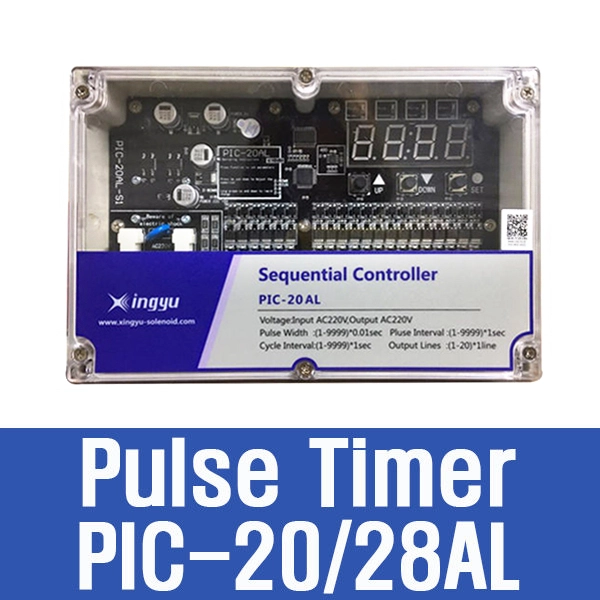

●PIC-20AL (csq2582)

 (input voltage=AC220V) (output voltage=AC220V)

●AC  Digital Pulse Timer (Line=0~28 line)

●PIC-28AL

(input voltage=AC220V) (output voltage=AC220V)

●PIC-20AL의 Pulse Timer는 1~ 20 Line까지 집진기 밸브를 연결할수 있습니다.

●PIC-28AL의 Pulse Timer는 1~ 28 Line까지 집진기 밸브를 연결할수 있습니다.

     예를들어, 8Line을 연결한다면  8Line까지 설정해서 사용할 수 있습니다.

■RFS PIC-20AL / PIC-28AL (출력 전압 AC220V, 집진기 전용 디지털 펄스 타이머 / 순차 제어기)

백필터(Bag Filter) 집진기(Dust Collector) 시스템의 펄스 제트 밸브(Pulse Jet Valve / RMF 시리즈 등)를 정해진 시간 간격에 맞춰 순차적으로 타격(Air Jet Blow) 제어하는 디지털 펄스 타이머(Sequential Controller)입니다.

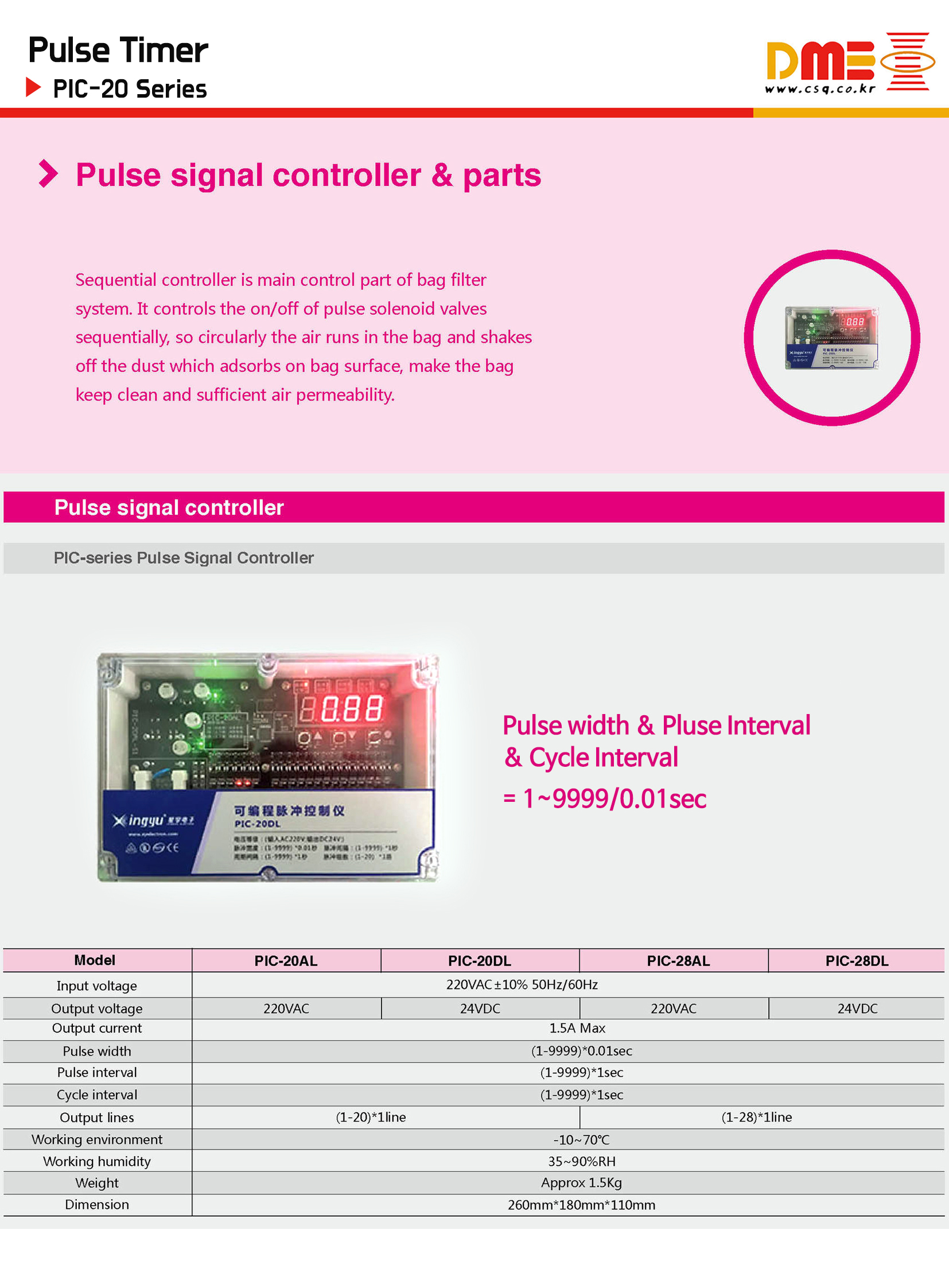

■주요 사양 요약

■주요 특징

1. 디지털 정밀 제어: FND 디스플레이를 통해 ON Time(분사 시간)과 OFF Time(정지 시간)을 디지털 수치로 정밀하게 설정 및 확인 가능합니다.

2. 채널 확장성: PIC-20AL(최대 20포인트), PIC-28AL(최대 28포인트)로 대형 백필터 집진기의 다련 펄스 밸브 매니폴드 시스템을 효율적으로 제어합니다.

3. 높은 내구성 및 신뢰성: 집진기 주변의 진동, 분진, 전기적 노이즈(Surge)에 강한 회로 설계를 적용하여 일정한 주기의 펄스 분사를 보장합니다.

4. 차압 스위치 연동 지원: 차압계(Differential Pressure Transmitter)와 연동하여 집진기 차압이 설정치 이상 상승할 때만 작동하는 자동/원격 제어가 가능합니다.

●Digital Pulse Timer●RFS 디지털 펄스 타이머●RFS 디지털 펄스 밸브 타이머

●sequential controller●디지털 펄스 타이머●RFS 펄스 밸브 순차적 신호 제어기기

●RFS 디지털 집진기 밸브 타이머 ●RFS 집진기 밸브 타이머
