TX40(AL)●TX40(SUS)●(See below table+LED, Piston flow switch)●플로우 스위치●마그네틱 플로우 스위치●유량계●See below table+LED 피스톤 플루우 스위치●(M12-4 cable connector)●(body AL=50bar)●(body SUS=50bar)●(0.5%FS)●(Changzhou)

TX40 카탈로그 & 매뉴얼

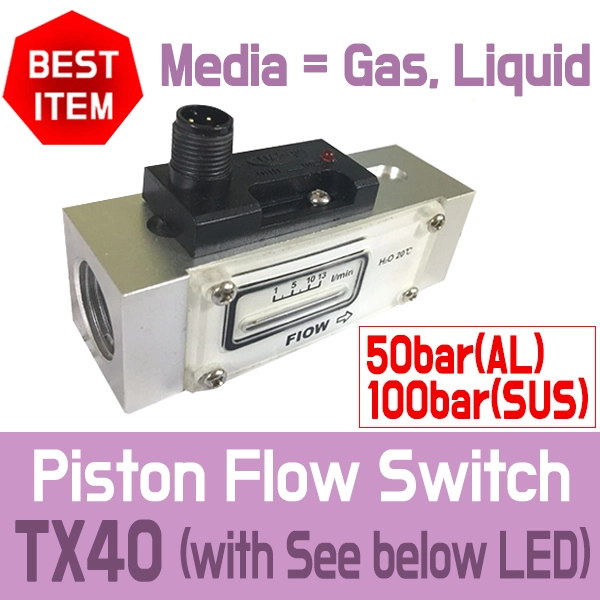

●TX40 (with See below table + LED )

●(IP65) (0~90C) (Media=Gas, Liquid) ●Aluminum shell=(0.3bar~50bar)

●stainless 304 shell=(0.3bar~100bar) ●(Z type= straight type) (W type=Bending type)

●DC LED indicate switch status (DC do not have) ●output=(red switch 24VDC /250VAC)

●유체가 흐를때 DC일 경우에만 LED가 ON되고 유체가 흐르지 않을시 DC일 경우에만 LED가 OFF 됩니다.

●입력전원이 AC일 경우에는 LED가 미관상 부착되어 있으므로 LED가 작동하지 않습니다.

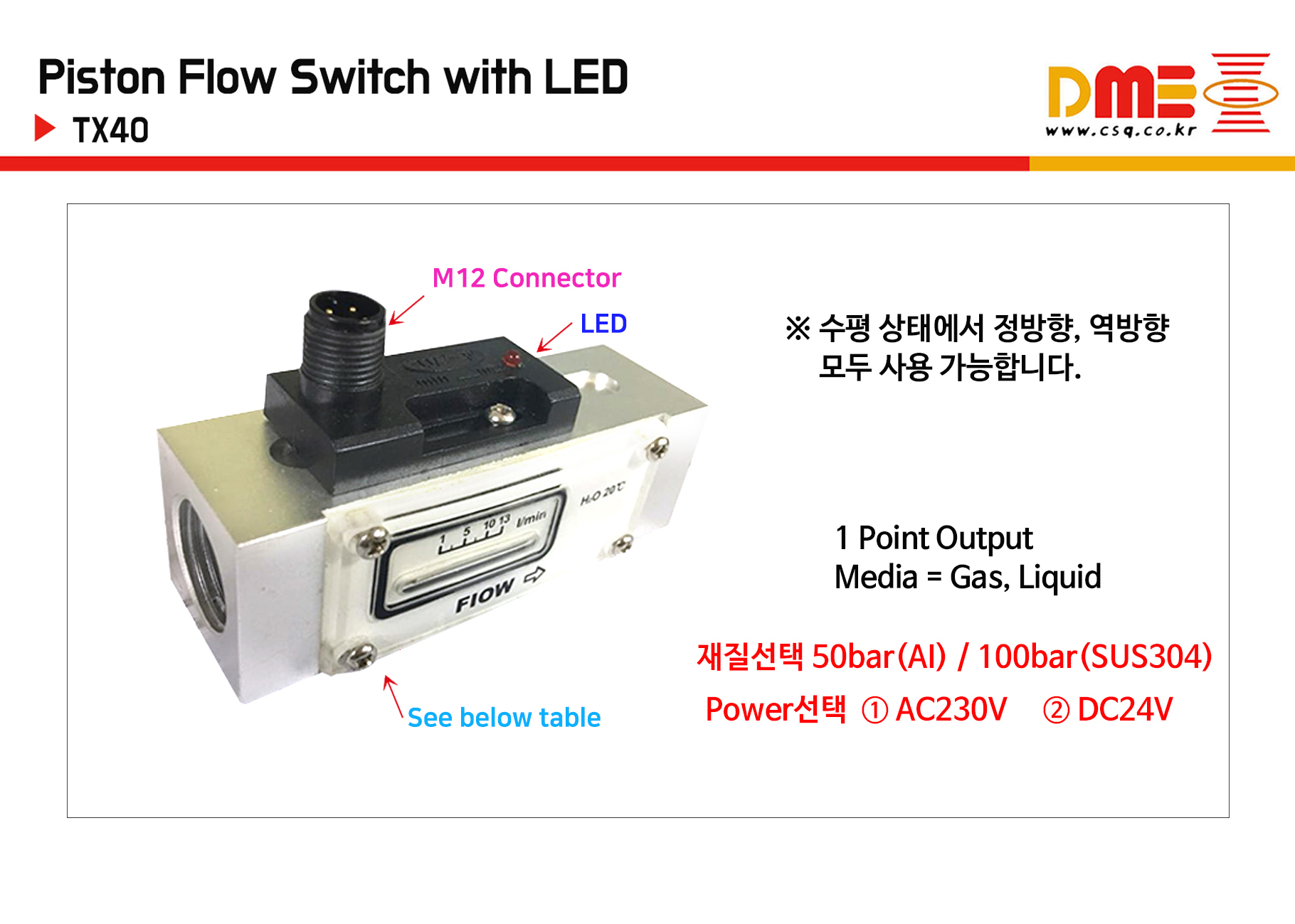

●M12-4 cable connector(4pin)입니다. 실제사용은(2pin)만사용합니다

●(AL, NC) (with See below table + LED )  Piston flow switch (power=DC24V)

(output=1 point output) (M12-4 cable connector) (body Anodized Alumina shell=50bar)

●TX40-015GDL015M1-DC24V (feow=1~15L/min) (G1/2 F) (csq2744)

●TX40-025GDL025M1-DC24V (flow=2~25L/min) (G1/2 F)

●TX40-025GDL025M1-DC24V (flow=2~25L/min) (G1 F) (csq2746)

●(AL, NC) (with See below table + LED )  Piston flow switch (power=AC230V)

(output=1 point output) (M12-4 cable connector) (body Anodized Alumina shell=50bar)

●TX40-015GJL015M1-AC230V (feow=1~15L/min) (G1/2 F) (csq2745)

●TX40-025GDL025M1-AC230V (flow=2~25L/min) (G1/2 F)

●TX40-025GDL025M1-AC230V (flow=2~25L/min) (G1 F) (csq2747)

●(SUS, NC) (with See below table + LED ) Piston flow switch (power=DC24V)

(output=1 point output) (M12-4 cable connector) (body Anodized sus shell=100bar)

●TX40-015GDX015M1-DC24V (feow=1~15L/min) (G1/2 F)

●TX40-025GDX025M1-DC24V (flow=2~25L/min) (G1/2 F)

●TX40-025GDX025M1-DC24V (flow=2~25L/min) (G1 F)

●(SUS, NC) (with See below table + LED ) Piston flow switch (power=AC230V)

(output=1 point output) (M12-4 cable connector) (body Anodized sus shell=100bar)

●TX40-015GJX015M1-AC230V (feow=1~15L/min) (G1/2 F)

●TX40-025GDX025M1-AC230V (flow=2~25L/min) (G1/2 F)

●TX40-025GDX025M1-AC230V (flow=2~25L/min) (G1 F)

■Changzhou  Piston flow switch TX40 시리즈 with See below table 패들형 플로우 스위치 (Flow Switch / 유량 스위치) 주요 사양 및 개요입니다.

■주요 사양 및 규격

■핵심 특징

• 유량 감도 조절 가능: 내부의 조절 스크류 (Adjusting Screw)를 통해 작동 유량을 미세하게 조절할 수 있습니다.

• 배관 펌프 보호 기능: 칠러 (Chiller), 쿨링타워, 산업용 용수 배관 등에서 유체가 흐르지 않을 때 (공회전) 펌프 작동을 멈추거나 경보 (Alarm)를 울리는 인터록 (Interlock) 장치로 주로 사용됩니다.
