(TXZ-S8-K1-A-H2-021, DIN43650A 4PIN)●(TXZ-S8-K1-A-H3-020, DIN43650A 4PIN)● Changzhou디지털 압력 스위치●디지털 압력게이지●(output=2 circuits NPN)●(output=1 Ciruits NPN+4~20mA)●(max1000bar)●(0.5%FS)●(Changzhou)

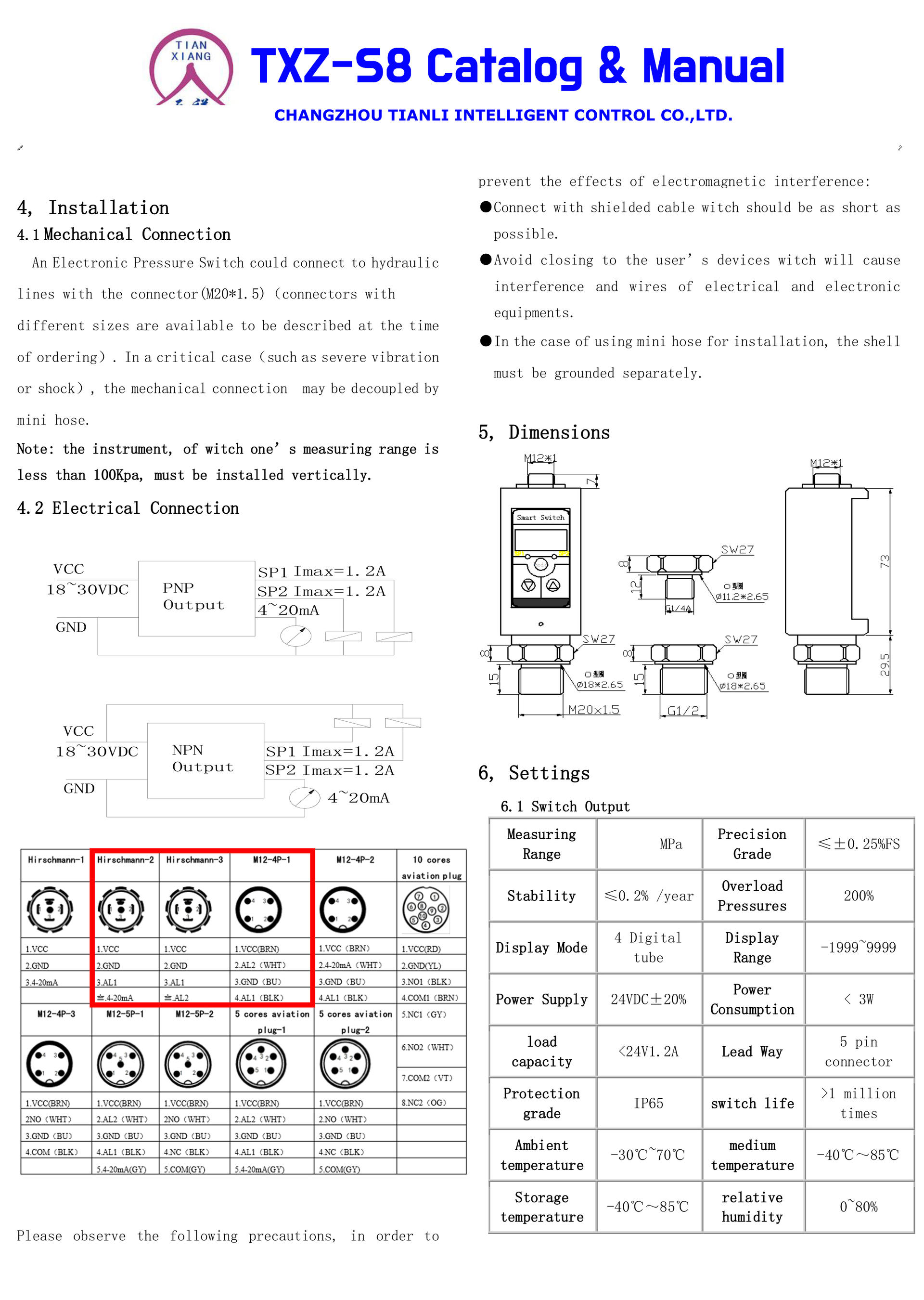

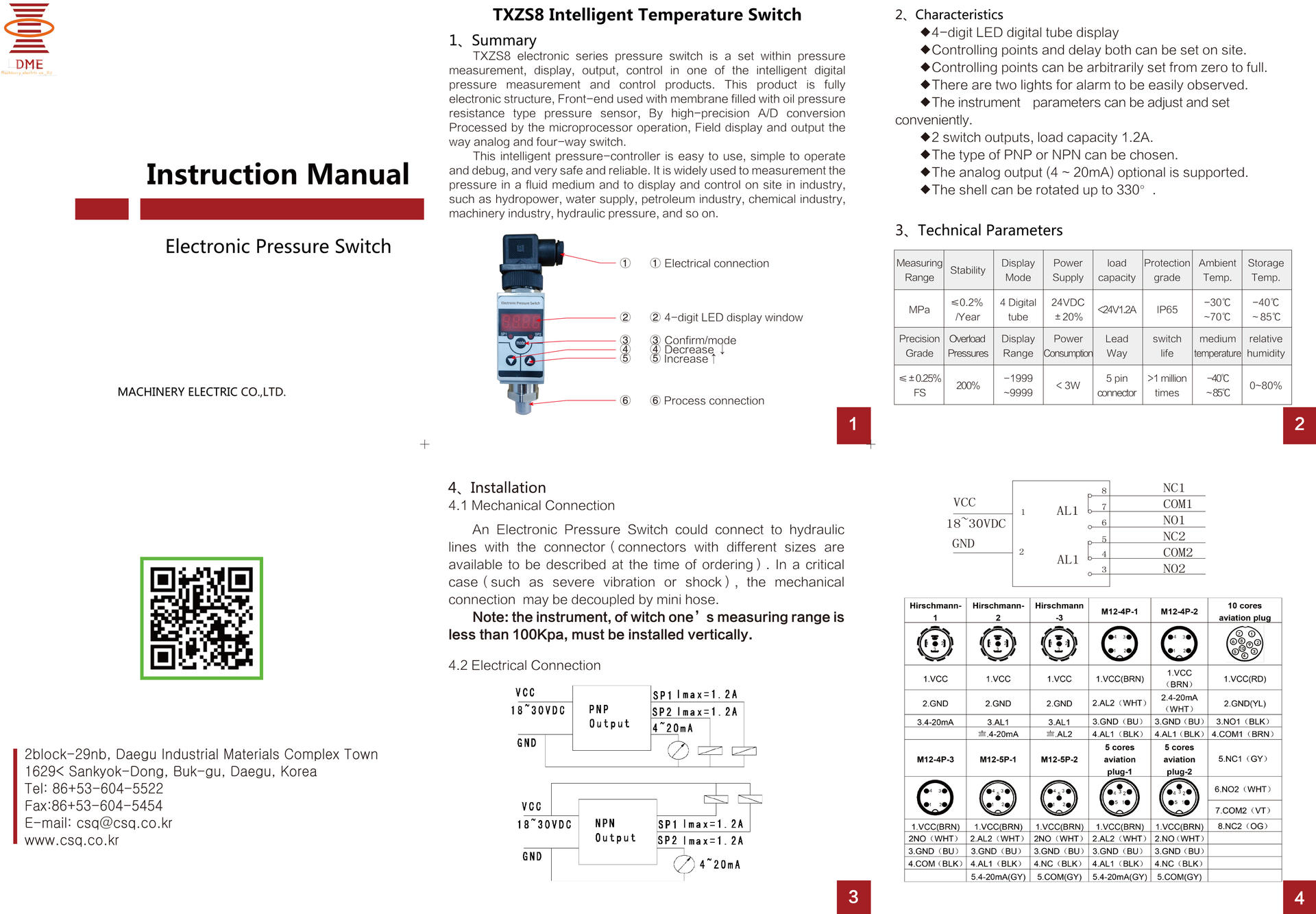

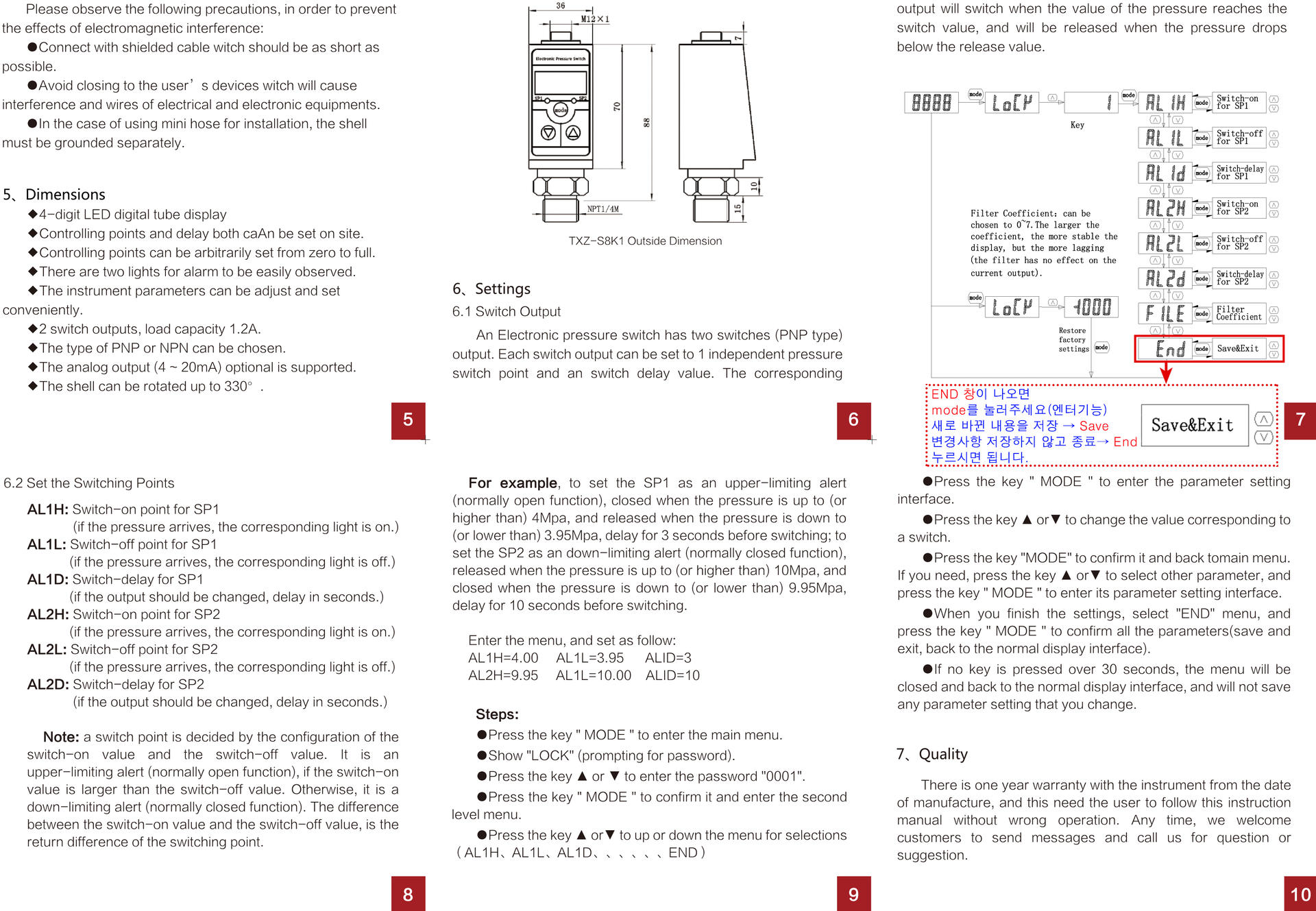

TXZ-S8  카탈로그 & 매뉴얼 TXZ-S8 매뉴얼

●(output=2NPN) Electronic Pressure Switch (power=DC24V)

(DIN43650A connector-4PIN) (71*36*44mm shell)

(Electrical connection=hirschmann connector-3)

●TXZ-S8-K1-A-H3-020-(NPT1/4 Male)-(0~1.6Mp)

●TXZ-S8-K1-A-H3-020-(NPT1/4 Male)-(0~6Mpa)

●TXZ-S8-K1-A-H3-020-(NPT1/4 Male)-(0~16Mpa)

●TXZ-S8-K1-A-H3-020-(NPT1/4 Male)-(0~25Mpa) (csq2738)

●TXZ-S8-K1-A-H3-020-(NPT1/4 Male)-(0~40Mpa)

●TXZ-S8-K1-A-H3-020-(NPT1/4 Male)-(0~60Mpa)

●TXZ-S8-K1-A-H-021-(NPT1/4 Male)-(0~250bar)

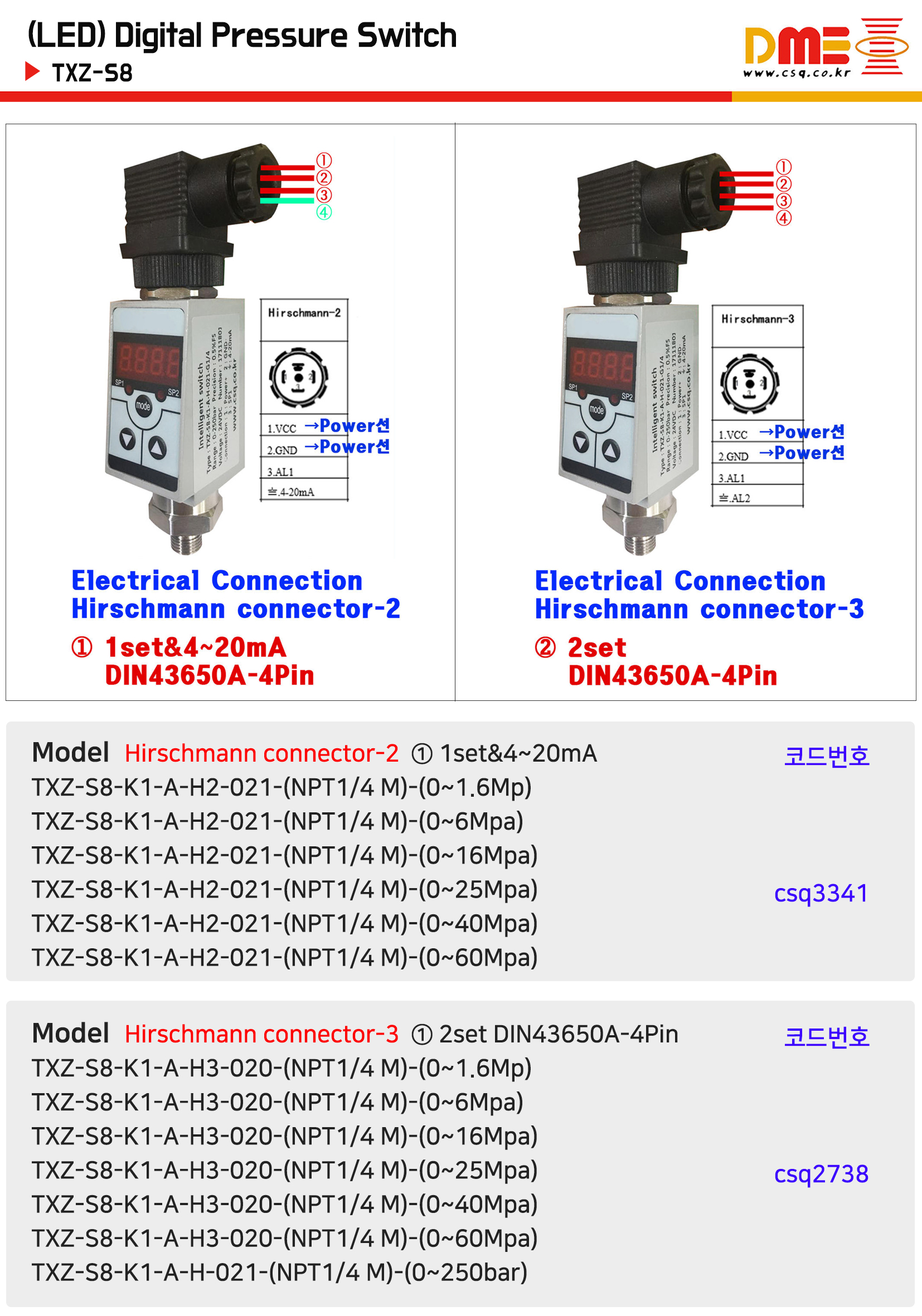

●(output=1NPN+4~20mA) Electronic pressure switch (power=DC24V)

(DIN4650A connector-4PIN) (71*36*44mm shell)

(Electrical connection=hirschmann connector-2)

●TXZ-S8-K1-A-H2-021-(NPT1/4 Male)-(0~1.6Mp)

●TXZ-S8-K1-A-H2-021-(NPT1/4 Male)-(0~6Mpa)

●TXZ-S8-K1-A-H2-021-(NPT1/4 Male)-(0~16Mpa)

●TXZ-S8-K1-A-H2-021-(NPT1/4 Male)-(0~25Mpa) (csq3341)

●TXZ-S8-K1-A-H2-021-(NPT1/4 Male)-(0~40Mpa)

●TXZ-S8-K1-A-H2-021-(NPT1/4 Male)-(0~60Mpa)

●(output=2PNP) Electronic pressure switch (power=DC24V)

(output=2 Ciruits PNP) (71*36*44mm shell)

(Electrical connection=hirschmann connector-3)

●TXZ-S8-K1-A-H-010-(NPT1/4 Male )-(0~25Mpa) (csq3880)

●EDH-2 ●CF1-4OS/CFI40N ●TAZP2/TXZC4/TXZC4

●DTESE/DTESF●PB901●TXZ-S8 ●PCM700 ●DS230

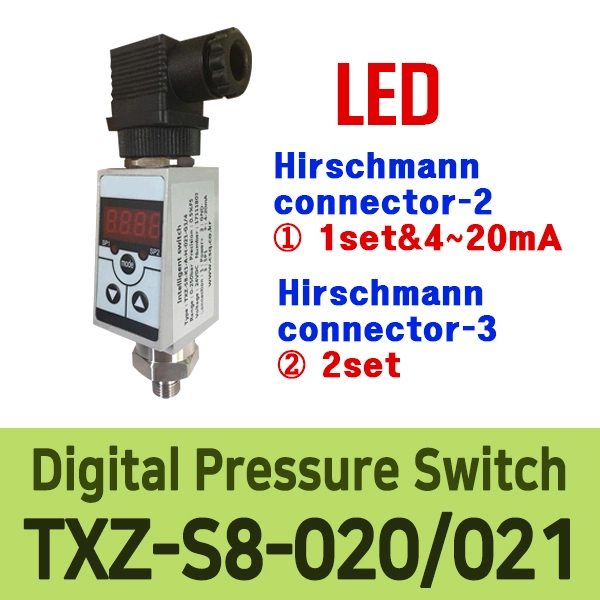

■TXZ-S8 시리즈 DIN43650A 타입 디지털 압력 스위치 / 게이지

본 제품은 배관 및 유/공압 시스템의 압력을 실시간 디지털 수치로 표시함과 동시에, 설정된 압력 제어 신호(NPN 접점 및 4~20mA 아날로그)를 출력하는 고정밀 전자식 압력 스위치 겸 디지털 압력 게이지입니다.

기존 M12 커넥터 타입과 달리 산업용 솔레노이드 밸브 표준 커넥터인 DIN43650A (4Pin) 방식을 적용하여 현장 접속 및 교체가 용이합니다.

1. 세부 모델 및 출력 사양 구분

• TXZ-S8-K1-A-H2-021 (DIN43650A 4PIN):

  • 출력 사양: 1 Circuit NPN + 4~20mA (1개 스위칭 접점 + 연속 압력 전송용 아날로그 전류 출력)

• TXZ-S8-K1-A-H3-020 (DIN43650A 4PIN):

  • 출력 사양: 2 Circuits NPN (2개의 독립된 NPN 스위칭 접점 출력)

2. 측정 범위 및 정밀도 사양

• 최대 측정 압력: 최대 1000 bar (100 MPa 대응, 초고압 유압 장비 및 가혹한 산업용 배관에 적용 가능)

• 정밀도 (Accuracy): ±0.5% F.S. (Full Scale 기준 고정밀 측정)

3. 전기적 연결 및 하우징

• 커넥터 타입: DIN 43650A (Hirschmann 타입) 4-Pin 커넥터

• 구동 방식: 전자식/디지털 디스플레이 및 제어 출력 (Electronic Pressure Gauge & Switch)

■주요 특징 및 활용

1. DIN43650A 표준 접속 구조: 산업 현장에서 널리 쓰이는 사각 4핀 히르슈만(Hirschmann) 타입 커넥터를 채택하여, 기존 유압 솔레노이드 밸브나 압력 스위치 배선을 그대로 활용할 수 있습니다.

2. 용도별 출력 선택:

   • H2 모델 (1 NPN + 4~20mA): 현장 압력 알람(ON/OFF)과 PLC 실시간 압력 모니터링이 동시에 필요할 때 적합합니다.

   • H3 모델 (2 NPN): 상한/하한 압력 리밋 제어 및 2단계 알람 제어 전용 라인 구성에 적합합니다.

3. 초고압 및 정밀 제어: 최대 1000bar 내압과 ±0.5%FS 정밀도를 통해 사출 성형기, 프레스, 정밀 유압 유닛 등 고압 환경에 최적화되어 있습니다.
