TX20(AL)●TX20(SUS)●(Old model TX-FRE)●(Piston flow switch, with LED)●플로우 스위치●마그네틱 플로우 스위치●유량계●피스톤 플로우 스위치 with LED●(M12-4 cable connector)●(body AL=50bar)●(body SUS=100bar)●(0.5%FS)●(Changzhou)

TX20 카탈로그 & 매뉴얼  TX-FRE-M12 모델리스트

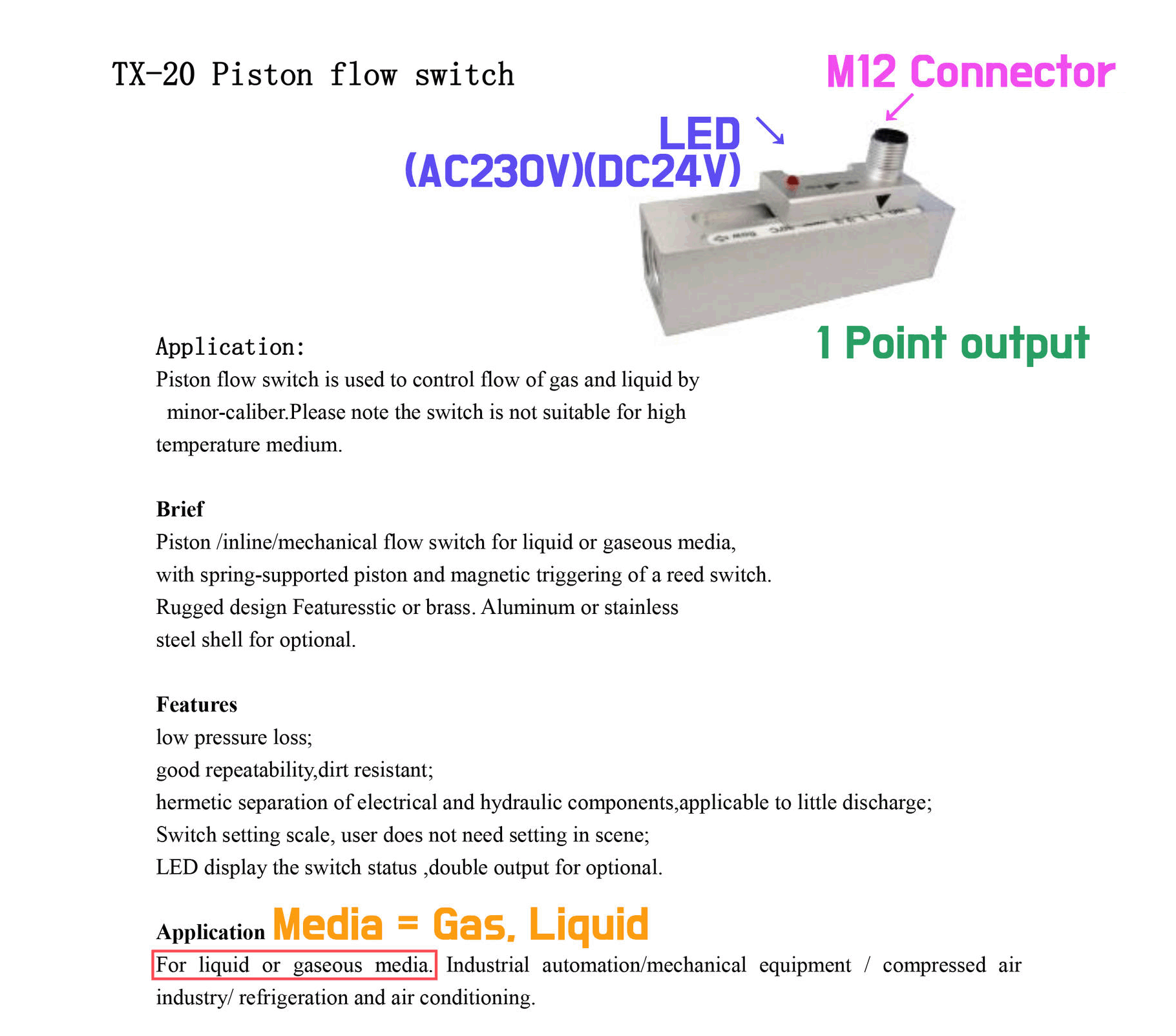

●TX20  Piston flow switch (with only LED) (IP65) (temp=0~90C)

●Media=(Gas, Liquid)●body Aluminumshell=(0.3bar~50bar)

●body stainless 304 shell=(0.3bar~100bar) ●(Z type=straight type) (W type=Bending type)

●DC LED indicate switch status (DC do not have) ●output=(red switch 24VDC /250VAC)

●유체가 흐를때 DC일 경우에만 LED가 ON되고  유체가 흐르지 않을시 DC일 경우에만 LED가 OFF 됩니다.

●입력전원이 AC일 경우에는 LED가 미관상 부착되어 있으므로 LED가 작동하지 않습니다.

●유체가 흐를때 신호가 ON되고. 유체가 흐르지 않을시 신호가 OFF 됩니다

●M12-4 cable connector (4pin)입니다. 실제사용은 (2pin)만사용합니다

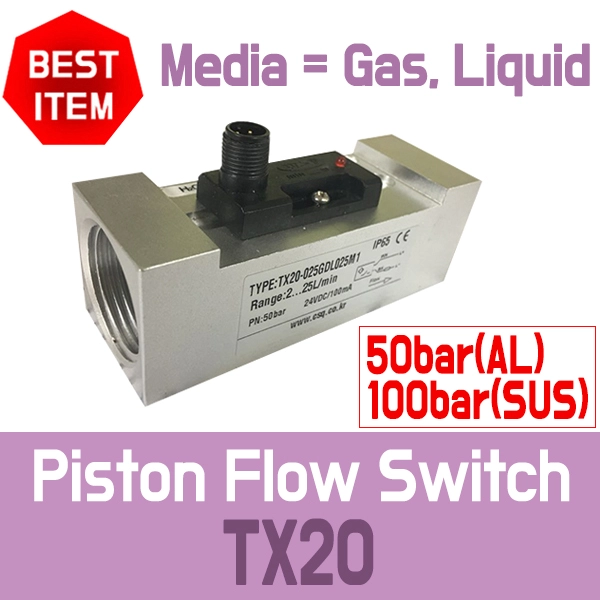

●(AL, NC) TX20  LED  Piston flow switch (power=DC24V)

(output=1 point output) (M12-4 cable connector) (Anodized Alumina shell=50bar)

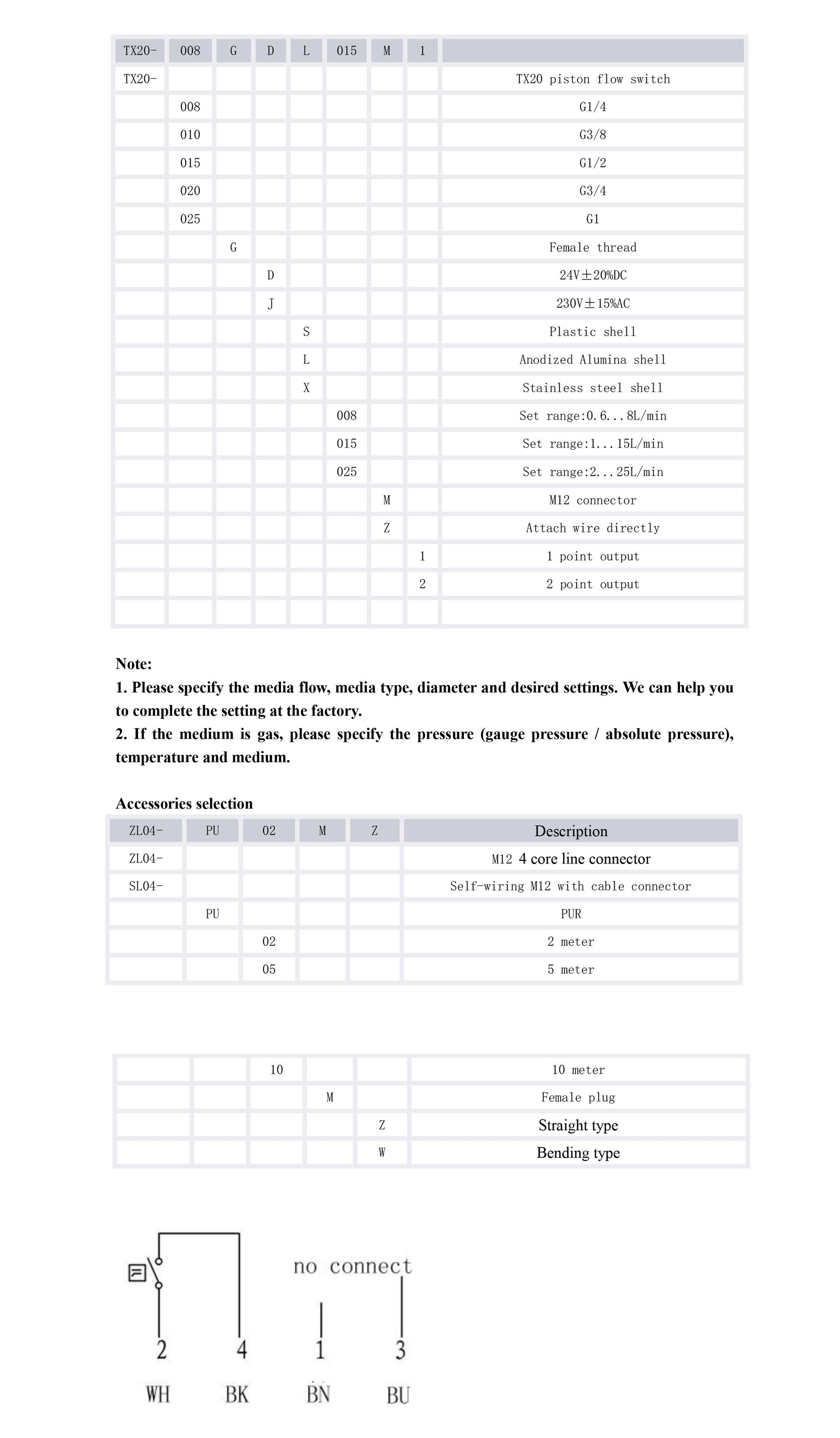

●TX20-015GDL015M1 (flow=1~15L/min) (G1/2 Female) (csq2740)

●TX20-015GDL025M1 (flow=2~25L/min) (G1/2 Female) (csq3342)

●TX20-020GDL025M1 (flow=2~25L/min) (G3/4 Female) (csq5381)

●TX20-025GDL025M1 (flow=2~25L/min) (G1 Female) (csq2742)

●(AL, NC) TX20 LED  Piston flow switch (power=AC220V)

(output=1 point output) (M12-4 cable connector) (Anodized Alumina shell=50bar)

●TX20-015GJL015M1 (flow=1~15L/min) (G1/2 Female) (csq2741)

●TX20-015GJL025M1 (flow=2~25L/min) (G1/2 Female) (csq3283)

●TX20-025GJL025M1 (flow=2~25L/min) (G1 Female) (csq2743)

●(SUS, NC) TX20  LED  Piston flow switch (power=DC24V)

(output=(1 point output) (M12-4 cable connector) (Anodized SUS shell=50bar)

●TX20-015GDX015M1 (flow=1~15L/min) (G1/2 Female )

●TX20-015GDX025M1 (flow=2~25L/min) (G1/2 Female)

●TX20-025GDX025M1 (flow=2~25L/min) (G1 Female)

●(SUS, NC) TX20 LED  Piston flow switch (power=AC220V)

(output=1 point output) (M12-4 cable connector) (Anodized SUS shell= 50bar)

●TX20-015GJX015M1 (flow=1~15L/min) (body=SUS) (G1/2 Female)

●TX20-015GJX025M1 (flow=2~25L/min) (body=SUS) (G1/2 Female)

●TX20-025GJX025M1 (flow=2~25L/min) (body=SUS) (G1 Female)

●Piston flow switch (M12 cable connector) (output=2point)(material=Plastic)

●TX-FRE-A-015-D-S-1-M-2-DV24V (Range＝0.6~8L/min) (G1/2 F) (csq1153)

●TX-FRE-A-015-J-L-1-M-2-AC220V (Range＝0.6~8L/min) (G1/2 F) (csq1207)

●(New model TX20 시리즈)

●Piston flow switch (M12  cable connector) (output=1point) (material=AL)

●TX-FRE-A-015-J-L-1-M-1-AC220V (Range＝0.6~8L/min) (G1/2 F) (csq1154)

●TX-FRE-A-015-D-S-1-M-1-DC24V (Range＝0.6~8L/min) (G1/2 F) (csq1204)

●(New model =TX20 시리즈)

■Changzhou  TX40 시리즈  패들형 플로우 스위치 ( Piston flow switch Flow Switch / 유량 스위치) 주요 사양 및 개요입니다.

■주요 사양 및 규격

■핵심 특징

• 유량 감도 조절 가능: 내부의 조절 스크류 (Adjusting Screw)를 통해 작동 유량을 미세하게 조절할 수 있습니다.

• 배관 펌프 보호 기능: 칠러 (Chiller), 쿨링타워, 산업용 용수 배관 등에서 유체가 흐르지 않을 때 (공회전) 펌프 작동을 멈추거나 경보(Alarm)를 울리는 인터록 (Interlock) 장치로 주로 사용됩니다.
