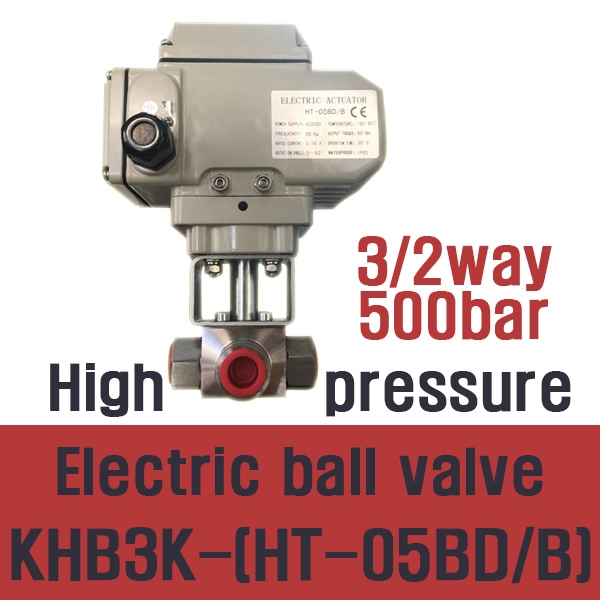

KHB3K-(HT-05BD/B)●3/2way High pressure Electric ball valve●고압 일렉트릭 볼 밸브●고압 전동 볼 밸브●High pressure Electric ball valve●고압 일렉트릭 볼밸브●유량계●(G1/2 F~G2 F)●(315bar,500bar)●(RFS)

KHB3K-(HT-05BD/B) 카탈로그  B3K-(HT-05BD/B) 회로도

HT-05카달로그

●(3way, L type, PEEK) High pressure Electric ball valve

 (HT-05BD/BD )

(pressure=500bar, 315bar) (Body Meterial=SUS316)

(ball Seat=PEEK) (Media=air, water, oil)

(HT-05BD/B=90º Operational Time=30S)

(Electric Actuator temperature=-30~60ºC)

(Body temperature, PEEK=-40ºC~200ºC)

●KHB3K-PEEK-(500bar, 50Nm, 30sec)-(G1/2 F)-(HT-05BD/B)-AC220V

●KHB3K-PEEK-(500bar, 50Nm, 30sec)-(G3/4 F)-(HT-05BD/B)-AC220V

●KHB3K-PEEK-(315bar, 50Nm, 30sec)-(G1 F)-(HT-05BD/B)-AC220V

●KHB3K-PEEK-(315bar, 100Nm, 30sec)-(G11/4 F)-(HT10BD/B)-AC220V

●KHB3K-PEEK-(315bar, 100Nm, 30sec)-(G11/2 F)-(HT-10BD/B)-AC220V

●KHB3K-PEEK-(315bar, 100Nm, 30sec)-(G2 F)-(HT-10BD/B)-AC220V

●(3way, L type,POM) High pressure Electric ball valve (HT-05BD/BD)

(pressure=500bar, 315bar) (Body Meterial=SUS316)

(ball Seat=POM) (Media=air, water, oil)

(HT-05BD / B=90º Operational Time=30S)

(Body temperature, POM=-20ºC~100ºC)

●KHB3K-POM-(500bar, 50Nm, 30sec)-(G1/2 F)-(HT-05BD/B)-AC220V (csq2697)

●KHB3K-POM-(500bar, 50Nm, 30sec)-(G3/4 F)-(HT-05BD/B)-AC220V  (csq2765)

●KHB3K-POM-(315bar, 50Nm, 30sec)-(G1 F)-(HT-05BD/B)-AC220V (csq2766)

●KHB3K-POM-(315bar, 100Nm, 30sec)-(G11/4 F)-(HT-10BD/B)-AC220V

●KHB3K-POM-(315bar, 100Nm, 30sec)-(G11/2 F)-(HT-10BD/B)-AC220V

●KHB3K-POM-(315bar, 100Nm, 30sec)-(G2 F)-(HT-10BD/B)-AC220V

■RFS KHB3K-(HT-05BD/B) 시리즈 3방 중·대형 고압 전동 볼 밸브 (3/2-Way High Pressure Electric Ball Valve)는 최고 315 bar ~ 500 bar의 초고압 유체 환경에서 전기 신호(DC12V/24V, AC110V/220V 등)를 받아 대유량 유로의 방향을 자동으로 전환(Diverting)하거나 바이패스(Bypass)해 주는 3포트 2위치 전동 볼 밸브입니다.

앞서 보신 KHB-(HT-05BD/B) 2방(대유량 On/Off 단순 차단형) 모델 및 HT-03BD/B 계열(G 1/8" ~ G 3/8", 소형 3방)과 달리, G 1/2"부터 G 2"까지의 중·대형 배관에서 500bar급 초고압 유체의 방향 전환 자동화를 구현합니다.

■주요 사양 및 성능 특성

1. 최대 500 bar 중·대형 배관 전동 방향 전환 (Max 315 bar / 500 bar)

   • 315 bar ~ 500 bar (31.5 ~ 50.0 MPa): 대유량 고압 유압 파워팩, 대형 시험 장비, 메인 가스/수압 배관의 흐름을 전기 신호로 안전하고 정확하게 A 포트 또는 B 포트로 전환합니다.

   • 고강도 블록 타입 SUS/탄소강 바디와 고압 전용 내열 시트를 채택하여 고압 스위칭 충격 및 포트 간 유체 누설을 방지합니다.

2. HT-05BD/B 중·대형 전용 패널 마운트 홀더

   • 대형 3방 밸브 체계와 고토크 전동 액추에이터의 하중을 안정적으로 지지하는 HT-05BD/B 마운팅 홀더/브라켓이 내장되어 있어, 제어반 패널, 설비 프레임, 테스트 벤치에 전면 볼트로 견고하게 고정할 수 있습니다.

3. 중·대형 배관 포트 규격 (G 1/2" F ~ G 2" F)

   • G 1/2" (DN15)부터 G 2" (DN50) 암나사(Female) 포트 라인업을 제공하여 소형 라인뿐만 아니라 메인 분배 배관까지 직접 연결 가능합니다.

4. 유량계 & PLC 제어반 자동 바이패스 연동

   • 대유량 유량계(Flow Meter), 압력 센서, PLC 제어반 신호와 연동하여 설정 유량/압력 조건에 도달했을 때 유체를 회수 라인이나 보조 배관으로 자동 우회(Bypass)시키는 중앙 제어 라인을 구성할 수 있습니다.

■HT-03BD/B vs HT-05BD/B 3방 전동 밸브 비교

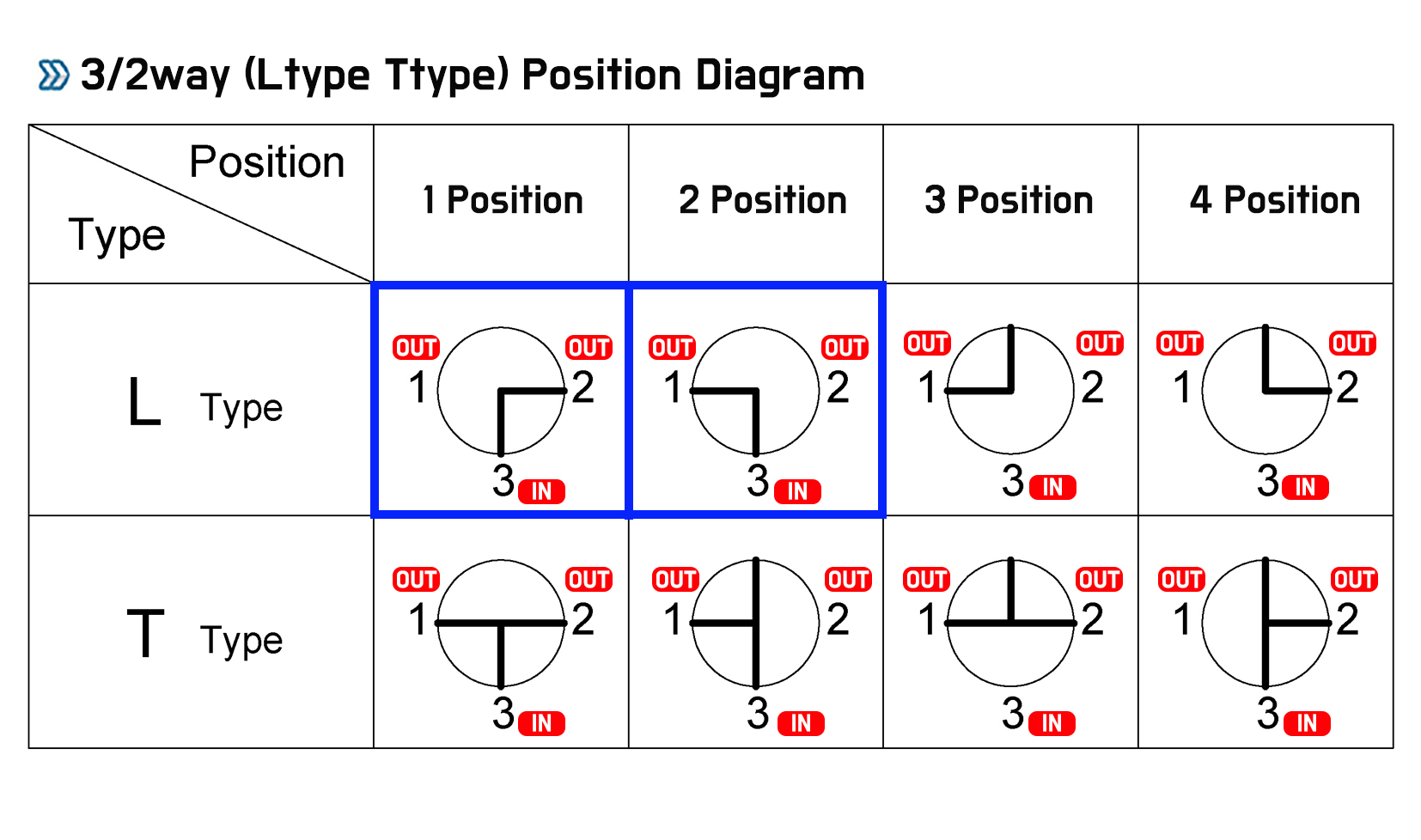

●L-Port (기본 사양):

메인 입구 포트로 들어온 고압 유체를 좌측(A) 또는 우측(B) 라인 중 한 곳으로 90도 선택 전환할 때 사용됩니다.

●T-Port (주문 옵션):

유체를 두 라인으로 동시 분배하거나, 3개 포트를 모두 연결/차단하는 다양한 회로 조합 제어가 가능합니다.

■주요 적용 분야

• 대유량 고압 유량계 연동 자동 바이패스 라인: 정량 공급 후 메인 유로를 회수/공회전 라인으로 자동 전환

• 듀얼 유압 파워팩 & 메인 배관 전기식 전환 제어반: 2개의 메인 유압 공급 라인 중 사용 라인 선택

• 대형 고압 기밀/수압 시험 장비: 대유량 시험 가압 라인 및 자동 배기/회수 유로 전환

• 산업용 대형 고압 자동화 제어반 (Control Panel): 패널 마운트 방식의 대유량 전동 유로 전환 블록

■주요 사양 및 기술 특징

• 최대 사용 압력: 315 bar ~ 500 bar (31.5 ~ 50 MPa)의 초고압 유압 회로 완벽 대응

• 강력한 스위칭 구동력: HT-05 전동 기어의 높은 토크로 씰링 마찰력이 강한 대형 고압 볼 밸브도 스티킹(Sticking) 현상 없이 원활하게 회전 제어합니다.

• 리미트 스위치 내장: A라인 / B라인 전환 완료 위치 신호를 PLC 및 중앙 제어반으로 접점 피드백 송신합니다.

• 비상 수동 오버라이드: 정전이나 제어 시스템 오류 발생 시 수동 핸들/레버를 사용해 유로를 수동으로 전환할 수 있습니다.
