(VF3130 + SB442)●(VF3230 + SB442)●(VF3330 + SB442)●(VF3430 + SB442)●(VF3530 + SB442)●5/2way 5/3way Solenoid Valve●SB442, 3130E=Lamp+Lead wire●에어 솔레노이드 밸브코일, 램프 + 리드와이어●(G1/4 F)●(1.5~8bar)●(RFS)

BEST

VF&VZ 3000 카탈로그  VF3130 도면

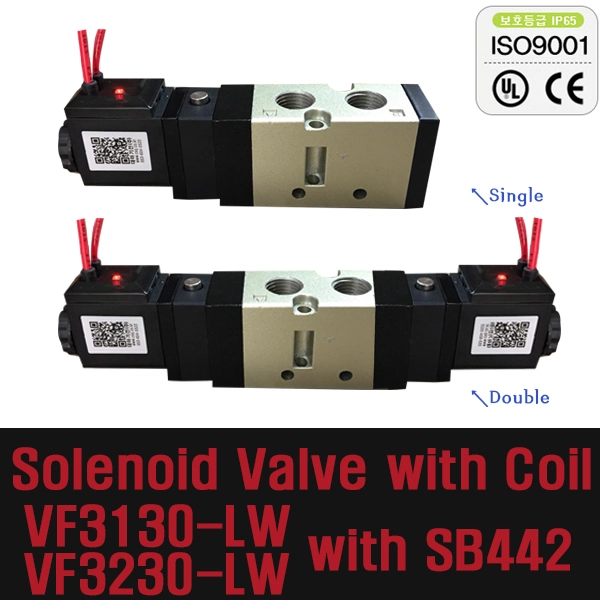

●(5/2way, single) air Solenoid Valve (with coil=SB442)

●국내 솔레노이드밸브 제품과 크기,사이즈,코일 호환됩니다

●VF3130-08-(8LW=SB442)-DC24V (lead wire,lamp) (G1/4 F) (csq2704)

●VF3130-08-(2LW=SB442)-AC220V (lead wire,lamp)(G1/4 F) (csq2705)

●(5/2way, double) air Solenoid Valve (with coil=SB442)

●VF3230-08-(8LW=SB442)-DC24V (lead wire,lamp) (G1/4 F) (csq2706)

●VF3230-08-(2LW=SB442)-AC220V (lead wire,lamp)(G1/4 F) (csq2707)

●(5/3way, center close) air Solenoid Valve (with coil=SB442)

●VF3330-08-(8LW=SB442)-DC24V (lead wire,lamp) (G1/4 F)

●VF3330-08-(2LW=SB442)-AC220V (lead wire,lamp) (G1/4 F)

●(5/3way, exhaust) air Solenoid Valve (with coil=SB442)

●VF3430-08-(8LW=SB442)-DC24V (lead wire,lamp) (G1/4 F)

●VF3430-08-(2LW=SB442)-AC220V (lead wire,lamp) (G1/4 F)

●(5/3way, pressure) air Solenoid Valve (with coil=SB442)

●VF3530-08-(8LW=SB442)-DC24V (lead wire,lamp) (G1/4 F)

●VF3530-08-(2LW=SB442)-AC220V (lead wire,lamp) (G1/4 F)

■RFS (VF3000 시리즈 + SB442) 5/2-Way & 5/3-Way 공압 솔레노이드 밸브 모듈 (Lamp + Lead Wire Coiled Solenoid Valve Assembly)은 앞서 보신 VF3000 스풀 바디에 작동 표시 램프(Lamp) 및 리드와이어(Lead Wire)가 일체화된 SB442 전용 고성능 코일이 결합된 집적형 공압 솔레노이드 밸브 조립체입니다.

시각적인 동작 확인을 위한 LED 램프와 직관적인 배선이 가능한 리드선 구조를 갖추고 있어, 자동화 설비 제어반 및 현장 유지보수 시 신속한 동작 상태 진단이 가능합니다.

■주요 사양 및 성능 특성

1. SB442 전용 코일 모듈 (Lamp + Lead Wire)

   • LED 작동 표시 램프 (Lamp): 코일 통전 및 밸브 동작 유무를 외부에서 눈으로 즉시 모니터링할 수 있어, 제어반 자가 진단 및 전기적 신호 이상 유무 판별이 매우 용이합니다.

   • 리드와이어 (Lead Wire): 몰딩형 리드선이 일체로 출선되어 있어 별도의 커넥터 작업 없이 단자대(Terminal Block)나 PLC 출력선에 직접 빠르게 결선할 수 있습니다.

2. G 1/4" 암나사 포트 & 고압 공압 범위 (G 1/4 F, 1.5 ~ 8 bar)

   • G 1/4" (Rc 1/4") 암나사 포트를 적용하여 Ø8, Ø10, Ø12mm 대형 공압 튜브 결합 시 풍부한 공압 유량을 확보합니다.

   • 1.5 ~ 8 bar (0.15 ~ 0.8 MPa)의 상용 압력 범위를 지원하여 중·대형 공압 액추에이터의 전·후진 동작을 강력하게 제어합니다.

3. SMC VF3000 + SB442 Complete 1:1 호환

   • 취부 치수, 배관 피치, 코일 결선 방식이 SMC VF3000 + SB442 조합과 100% 동일하여 기존 자동화 장비의 대체 및 retrofit 개조가 수월합니다.

■(VF3000 시리즈 + SB442) 세부 조합 모델별 특징

■주요 적용 분야

• 동작 시각 모니터링 필요 자동화 라인: 제어반 외부에서 LED 램프로 통전 상태를 정밀 체크해야 하는 설비

• 중·대형 공압 실린더 제어반: 내경 Ø50 ~ Ø100mm 복동 실린더, 로드리스 실린더, 공압 인덱스 테이블

• 3위치 비상 정지 / 회시 제어 라인: Closed/Exhaust/Pressure 스풀을 이용한 모듈형 픽앤플레이스

• 집중 배관용 솔레노이드 매니폴드 제어반: G 1/4" 대유량 배관의 집중 단자대 배선 시스템

●국내 솔레노이드밸브 제품과 크기,사이즈,코일 호환됩니다

●SF4101, SF4201, SF4301, SF4401, SF4501 (YCP)●TVF3120, TVF3220, TVF3330, TVF3430, TVF3530 (TPC)

●SV210, SV220, SV230, SV240 (신영제어기)  (KP3130)●KS320S, KS320D, KS330D, KS340D (KCC)

●DH3100, DH3200, DH3300, DH3400 (F.Tec)●PHS320S, PHS320D, PHS320C, PHS320E ,PHS320P (Parker)
