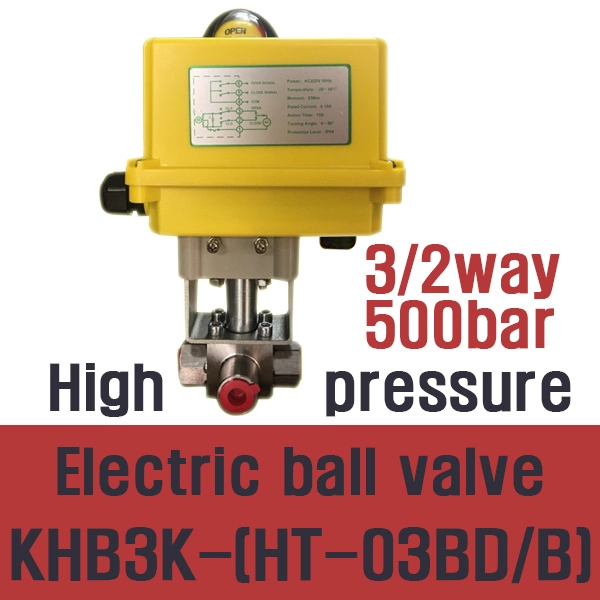

KHB3K-(HT-03BD/B)●3/2way High pressure Electric ball valve●고압 일렉트릭 볼 밸브●고압 전동 볼 밸브●고압 전기 볼 밸브●전가 고압 유량계●전동 고압 볼 밸브●전동 고압 밸브●(G1/8 F~G3/8 F)●(500bar)●(RFS)

                  KHB3K-(HT-03BD/B) 카탈로그

KHB3K-(HT-03BD/B) 회로도 HT-03BD/B 카달로그

●(3way, POM) High pressure Electric ball valve  (HT-03BD/B)

(pressure=500bar) (Media=air, water, oil)

(ball Seat=POM) (Body Meterial=SUS316)

(HT-03BD / B=90º Operational Time=10S)

(Body temperature, POM=-20ºC~100ºC)

●KHB3K-POM-(500bar/25Nm/10sec)-(G1/8 F)-(L type)-(HT-03BD/B)-AC220V

●KHB3K-POM-(500bar,25Nm/10sec)-(G1/4 F)-(L type)-(HT-03BD/B)-AC220V (csq2695)

●KHB3K-POM-(500bar/25Nm/10sec)-(G3/8 F)-(L type)-(HT-03BD/B)-AC220V (csq2696)

●(3way, PEEK) High pressure Electric ball valve (HT-03BD/B)

(pressure=500bar) (Media=air, water, oil)

(ball Seal=PEEK) (Body Meterial=SUS316)

(HT-03BD / B=90º Operational Time=10S)

(Body temperature, PEEK=-40ºC~200ºC)

●KHB3K-PEEK-(500bar/25Nm/10sec)-(G1/8 F)-(L type)-(HT-03BD/B)-AC220V

●KHB3K-PEEK-(500bar/25Nm/10sec)-(G1/4 F)-(L type)-(HT-03BD/B)-AC220V

●KHB3K-PEEK-(500bar/25Nm/10sec)-(G3/8 F)-(L type)-(HT-03BD/B)-AC220V

■RFS KHB3K-(HT-03BD/B) 시리즈 3방 고압 전동 볼 밸브 (3/2-Way High Pressure Electric Ball Valve)는 최고 500bar의 초고압 유체 환경에서 전기 신호를 받아 유로의 방향을 고속/정밀하게 전환(Diverting)하거나 선택 분기해 주는 3포트 2위치 전동 자동 제어 밸브입니다.

앞서 다룬 KHB-(HT-03BD/B) 2방(On/Off 단순 차단형) 모델과 달리, 3개 포트(3-Way) 구조를 갖추고 있어 초고압 유량계 연동 제어반이나 유압 분기 라인에서 전기 신호만으로 유로 방향을 바꿀 수 있습니다.

■주요 사양 및 성능 특성

1. 최대 500 bar 초고압 전동 방향 전환 (Max 500 bar / 50.0 MPa)

   • 일반 전동 밸브로는 대응할 수 없는 500bar급 극고압 유압, 초고압 수압/가스 배관의 방향을 전기 신호(DC12V, DC24V, AC110V/220V 등)로 안전하게 자동 전환합니다.

   • 고하중 블록 타입 바디와 내열/고압 전용 시트를 적용하여 고압 스위칭 시에도 포트 간 유체 누설을 차단합니다.

2. 3/2-Way 유로 전환 및 유량계/PLC 연동

   • 입력 신호에 따라 A 포트 또는 B 포트로 유체의 흐름 방향을 선택 분기합니다.

   • 유량계(Flow Meter), 압력 센서, PLC 컨트롤러와 직접 연동하여 설정 조건 달성 시 유체 흐름을 다른 배관으로 즉시 우회(Bypass)시키거나 전환하는 자동화 시스템 구축에 적합합니다.

3. HT-03BD/B 패널 마운트 홀더 내장

   • 밸브 및 액추에이터 하부에 전용 마운팅 홀더(HT-03BD/B)가 일체형으로 탑재되어 있어, 유압 제어반 패널, 프레임, 테스트 벤치 브라켓에 전면 볼트 고정 설치가 용이합니다.

4. 소형 정밀 포트 규격 (G 1/8" F ~ G 3/8" F)

   • G 1/8", G 1/4", G 3/8" 암나사(Female) 포트를 지원하여 정밀 고압 센서 배관, 소형 유압 라인, 유량계 부속 배관에 직결 연결이 가능합니다.

■KHB-(HT-03BD/B) [2way] vs KHB3K-(HT-03BD/B) [3way] 비교

■주요 적용 분야

• 고압 유량계 연동 자동 바이패스 라인: 계측 유량 도달 시 바이패스 라인으로 유체 전환

• 듀얼 유압 파워팩 전기식 전환 제어반: 2개 유압 공급 라인의 전기 신호 기반 자동 선택

• 고압 기밀/수압 시험 장비: 시험 가압 라인 및 자동 배기/회수 라인 방향 전환

• 산업용 고압 정밀 자동화 제어반 (Control Panel): 패널 마운트 방식의 고압 전동 유로 전환 블록

■L-Port 및 T-Port 보어 사양 구분

3방향 밸브 선택 시 내부 볼의 구멍 형태에 따라 작동 방식이 다릅니다:

●L-Port (기본 사양):

중심 포트(입구)로 들어온 고압 유체를 좌측(A) 또는 우측(B) 중 한 방향으로 전환할 때 사용됩니다. (90도 회전 제어)

●T-Port (주문 사양):

유체를 A/B 포트로 동시에 분배하거나, 특정 위치에서 3개 포트를 모두 연결/차단하는 조합 제어가 가능합니다.
