TL-S828E(dia=80mm)●(TLS828E)●Radial type Digital pressure gauge●Radial type, 디지털 압력게이지●(max 160MPa)●(0.5%FS)●(Output=2set)●(Output=2set+4-20mA)●(Changzhou)

TL-S828E 카탈로그  TL-S828E 매뉴얼 TL-S828 User 메뉴얼

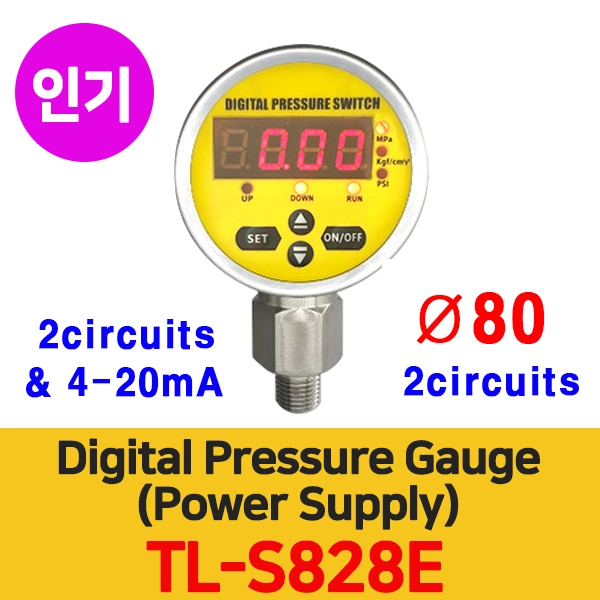

●TL-S828E (dia=80mm) (Output=2 circuits of relay)

●TL-S828E (dia=80mm) (Output=2 circuits of relay+4-20mA)

●(Radial type, dia=80mm) Digital pressure gauge (0.5% FS)

(output=2 circuits of relay) (power supply=DC24V)

(Male+Female Connector=8Pin) (Lead wire=8Line)

●TL-S828E-1.6M-1-P2-J-M5-T1-L-(1.6Mpa) (NPT1/4 Male)

●TL-S828E-16M-1-P2-J-M5-T1-L-(16Mpa) (NPT1/4 Male)

●TL-S828E-25M-1-P2-J-M5-T1-L-(25Mpa) (NPT1/4 Male)

●TL-S828E-40M-1-P2-J-M5-T1-L-(40Mpa) (NPT1/4Male)

●(Radial type, dia=80mm) Digital pressure gauge (0.5% FS)

(output=2 circuits of relay + 4~20mA) (power supply=DC24V)

(Male+Female Connector=8Pin) (Lead wire=8Line)

●TL-S828E-0.6M-1-P2-JA-M5-T1-L-(0.6Mpa) (NPT1/4 Male) (csq4765)

●TL-S828E-1.6M-1-P2-JA-M5-T1-L-(1.6Mpa) (NPT1/4 Male) (csq2873)

●TL-S828E-5M-1-P2-JA-M5-T1-L-(1.6Mpa) (NPT1/4 Male) (csq3850)

●TL-S828E-16M-1-P2-JA-M5-T1-L-(16Mpa) (NPT1/4 Male) (csq2858)

●TL-S828E-25M-1-P2-JA-M5-T1-L-(25Mpa) (NPT1/4 Male) (csq2859)

●TL-S828E-40M-1-P2-JA-M5-T1-L-(40Mpa) (NPT1/4 Male) (csq2860)

●(Radial with flange, dia=50mm) Digital pressure gauge (0.5%FS)

(output=2 circuits of relay) (power supply=DC24V)

(Male+Female Connector=8Pin) (Lead wire=8Line)

●TL-S828Z-25M-1-P2-J-M5-T1-L-(25Mpa) (NPT1/4 Male)

●(Radial with flange ,dia=80mm) Digital pressure gauge (0.5%FS)

(output=2 circuits of relay + 4~20mA) (power supply=DC24V)

(Male+Female Connector=8Pin) (Lead wire=8Line)

●TL-S828Z-25M-1-P2-JA-M5-T1-L-(25Mpa) (NPT1/4 Male)

■(EDH-2)  (CF1-4OS /CFI40N)  (TAZP2 /TXZC4 /TXZC4)●(DTESE/DTESF)  (PB901)  (TXZ-S8)  (PCM700)

■TL-S828E (다이얼 외경 80mm) 시리즈는 하부 접속 라디알 방식(Radial Type)의 대형 시인성 확장형 디지털 압력게이지 겸 스위치/트랜스미터(Digital Pressure Gauge & Switch/Transmitter)입니다.

TL-S628E(60mm) 대비 Ø80mm의 넓은 디스플레이 화면을 갖추어 현장 작업자의 시인성을 극대화했으며, 2접점 스위치 제어 출력(Output 2-Set) 기능은 물론 4-20mA 아날로그 전류 전송 출력 옵션을 지원하여 PLC, 인버터, 기록계 등과의 데이터 연동에 최적화되어 있습니다.

■주요 제원 및 사양 정리

■주요 출력 옵션 및 핵심 기능

1. 2-Set 제어 출력 (기본 스위치 타입):

   • 상한(High) 및 하한(Low) 압력값을 독립 설정하여 펌프, 솔레노이드 밸브, 알람(Alarm) 시스템을 직접 온/오프 제어합니다.

   • 히스테리시스(Hysteresis) 및 출력 지연(Delay Time) 설정으로 비정상적인 미세 압력 변동 시 접점 떨림(Hunting)을 방지합니다.

2. 2-Set + 4-20mA 아날로그 전송 출력 (스위치 + 트랜스미터 겸용 타입):

   • 압력 제어용 스위치 접점과 동시에 4-20mA 아날로그 전류 신호를 상위 PLC 카드나 기록계, DDC 컨트롤러로 실시간 전송합니다.

   • 압력 계측기, 압력 스위치, 압력 전송기(Transmitter)의 역할을 장비 1대로 완벽하게 통합 수행합니다.

3. Ø80mm 대형 시인성 케이싱:

   • 멀리 떨어진 위치에서도 현재 배관 압력 수치와 릴레이 출력 상태(LED Indicator)를 한눈에 식별할 수 있습니다.

■배선 및 설치 주의사항

• 전원 공급: 센서 구동 및 4-20mA 신호 전송을 위해 DC 24V 전원을 안정적으로 공급해야 합니다.

• 4-20mA 결선 시 극성 확인: 아날로그 출력을 PLC AI(Analog Input) 카드에 체결할 때 Signal(+) / Signal(-) 극성과 수신 임피던스(보통 250 mega)를 확인 후 배선해 주십시오.
