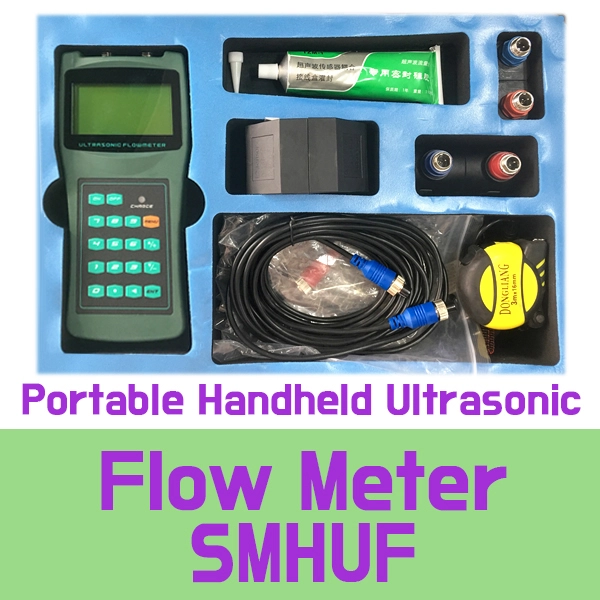

SMHUF●Portable Handheld ultrasonic Flow Meter●초음파 플로우 메타●울트라소닉 초음파 유량계●포터블 핸드헬드 울트라소닉 플로우미터●power=DC3.6V rechargeable batter●(DN15mm~DN6000mm 배관파이프)●(정확도=1%)(선형성=0.5%)(반복성=0.2%)●(Better than 1%)●(DME)

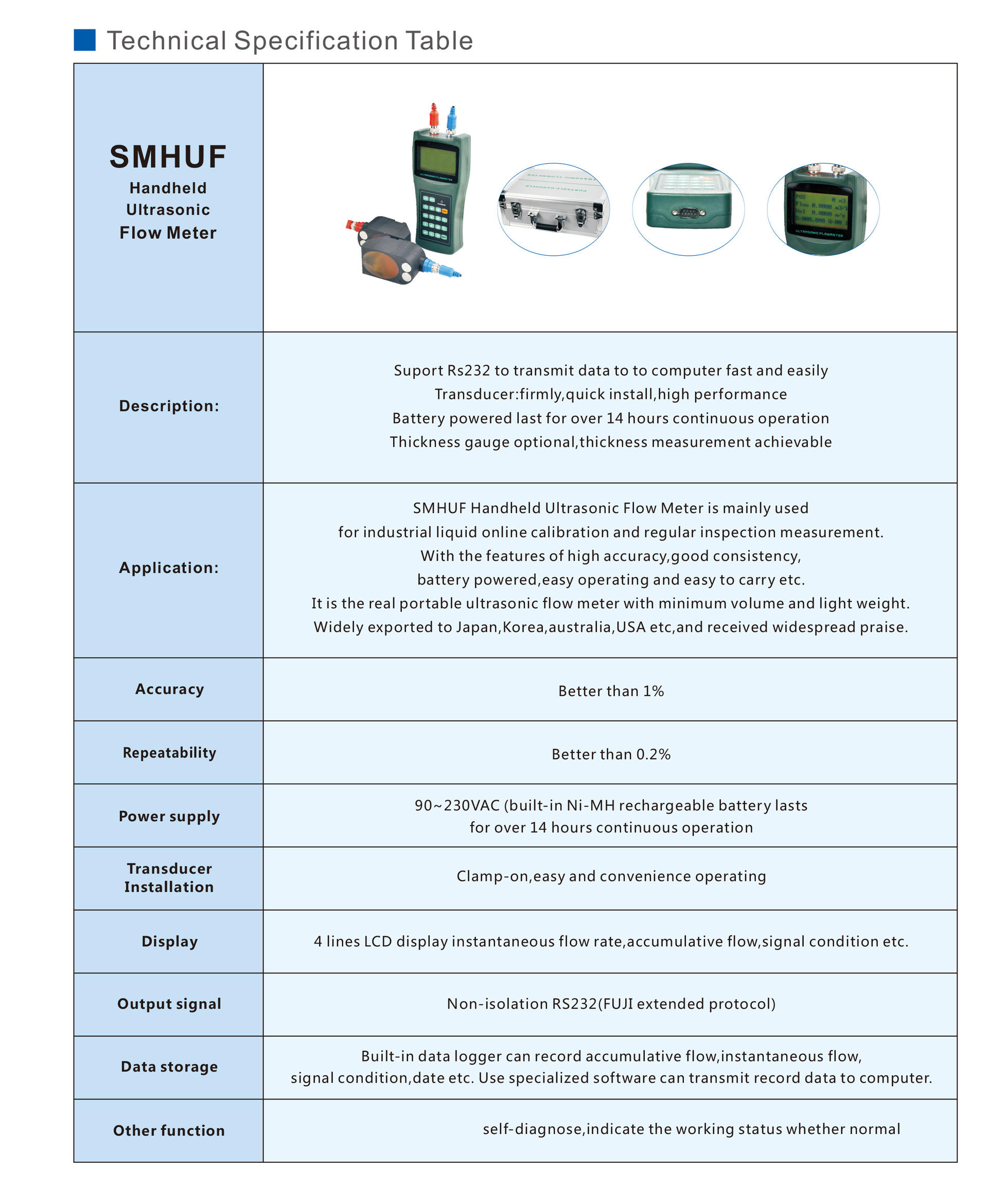

(Portable Handheld) SMHUF 카탈로그

(Portable Handheld) SMHUF 매뉴얼

한글 User Manual

●(SMHUF, S sensor=3EA) Portable Handheld ultrasonic Flow Meter

(media= Water, Clean Liquid) (accuracy=Better than 1%)

(temp=0~160Cº) (IP65, LCD dispiay)

(voltage=DC3.6V rechargeable battery) (output=RS232C)

●SMHUF-(with Clemped S sensor, DN15~DIN100mm)

              (with Clemped S sensor, DN50~DN700mm)

              (with Clemped S sensor, DN300~DN6000mm) (csq3302)

●(SMHUF, S sensor=1EA) Portable Handheld ultrasonic Flow Meter

(media= Water, Clean Liquid) (accuracy=Better than 1%)

(temp=0~160Cº) (IP65, LCD dispiay)

(voltage=DC3.6V rechargeable battery) (output=RS232C)

●SMHUF-(withClemped S sensor, DN15~DN100mm) (csq3303)

●(SMHUF, S sensor=1EA) Portable Handheld ultrasonic Flow Meter

(media= Water, Clean Liquid) (accuracy=Better than 1%)

(temp=0~160Cº) (IP65, LCD dispiay)

(voltage=DC3.6V rechargeable battery) (output=RS232C)

●SMHUF-(with Clemped S sensor, DN50~DN700mm) (csq3304)

●(SMHUF, S sensor=1EA) Portable Handheld ultrasonic Flow Meter

(media= Water, Clean Liquid) (accuracy=Better than 1%)

(temp=0~160Cº) (IP65, LCD dispiay)

(voltage=DC3.6V rechargeable battery) (output=RS232C)

●SMHUF-(with Clemped  S sensor, DN300~DN6000mm) (csq3305)

● (only sensor)Portable Handheld ultrasonic Flow Meter

● SMHUF-(DIN15~DIN6000) sensor (csq5586)

●USF-100●Dynameters (DF13)●KAIDA (TUF-2000S)

●UFP-20●UFP-10●DAWIN (HL-FSC-3000H)

●HFT-7240●KAIRDA (TUF-2000H)

●(정확도=1%) (선형성=0.5%) (반복성=0.2%)

●다양한종류 의 초음파 센서=(DN15mm~DN6,000mm 배관파이프)

●유체의속도,유체의동작상황,유체의순간유량,유체의생산량 등 LCD dieplay

●순수한물,화학물질이함유된액체, 분뇨재생물,냉각수, 강물,공장페수,

바다 물, 등유, 휘발유, 연료 유, 원유, 프로판, 부탄 등

액체 용 초음파 유량계 SMHUF 는다양한액체의 유량을 관리할수있습니다

●power supply=90~230VAC(built-in NI-MH rechargeable battery lasts   for over 14 hours continuous operation

●S=500~999 작동범위 (값이 클수록좋습니다)

●Q=신호의 품질 (값이 높을수록 좋습니다)

●Portable Handheld ultrasonic Flow Meter●초음파 플로우 메타

●초음파 울트라소닉 플로우 메타●초음파 울트라소닉 플로우메타

●울트라소닉 초음파 유량계●포터블 핸드헬드 울트라소닉 플로우미터

●울트라소닉 초음파 유량 측정계●울트라소닉 초음파유량계

■포터블 핸드헬드 울트라소닉 플로우미터(Portable Handheld Ultrasonic Flowmeter)는

배관을 절단하거나 공정을 중단하지 않고, 배관 외부에 센서(트랜스듀서)를 부착해 액체의 유량을 측정하는 휴대용 비접촉식 초음파 유량계입니다

작동 원리 (측정 방식)

1,시간차법 (Transit-time): 초음파가 유체의 흐름 순방향과 역방향으로 전달될 때 발생하는

미세한 시간차를 이용해 유속을 계산합니다. 깨끗한 물, 유류, 화학물질 등 이물질이 적은 기포·기포 없는 액체 측정에 적합합니다.

2,도플러법 (Doppler): 유체 내 입자나 기포에 부딪혀 반사되는 초음파의 주파수 변화를 측정합니다.

슬러지, 폐수, 기포가 많은 유체 측정에 유리합니다.

주요 특징 및 장점

-비침습적(Non-invasive) 측정: 배관 천공이나 절단 없이 센서를 외부에 부착(Clamp-on)하므로

누수 위험이나 압력 손실이 발생하지 않습니다.

-설치 간편성 및 이동성: 배터리 내장형 핸드헬드 타입으로 현장 점검, 임시 유량 측정, 유량계 교정용으로 매우 용이합니다.

-비용 절감: 공정 정지(Shut-down) 없이 측정이 가능하여 작업 중단으로 인한 손실을 방지합니다.

-다양한 배관 적용: PVC, 강관, 스테인리스, 주철 등 다양한 재질과 광범위한 관경(DN15~DN6000 등 센서 사양에 따름)에 대응합니다.

주요 활용 분야

선택 시 고려사항

1,유체 상태: 유체의 기포 및 부유물 함량에 따라 시간차법과 도플러법 중 적절한 방식을 선택해야 합니다.

2,배관 재질 및 관경: 관경 크기(소형/중형/대형)에 맞는 트랜스듀서 크기 선정이 필요합니다.

3,음향 접촉제(Coupling Gel): 센서와 배관 사이 공기층을 제거하기 위해 음향 접촉제를 도포해야 정밀한 측정이 가능합니다.
