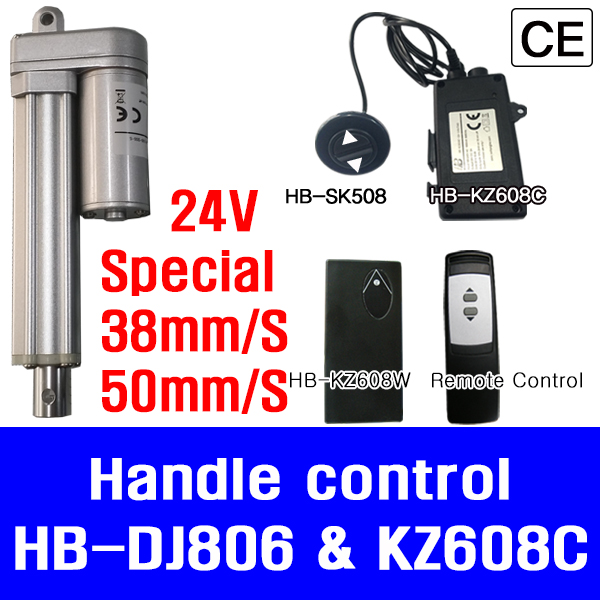

●(DC24V)(speed=Special)●HB-DJ806-24(YHBA6-24)●(HBDJ806)●(KZ608C with SK508)●(KZ608W with Remote Linear actuator)●전동실린더●전기실린더●(speed=38mm/S)(speed=50mm/S)(stroke=150mm)●(HONGBA)

관련자료 (CLICK)

●(24VDC) (speed=40mm/s) Linear actuator

●2wire + male 2pin connection

●HB-DJ806-24-50-155-40-200N (CSQ2646)

(24VDC) (load=200N) (stroke=50mm) (retracted=155mm)

●(24VDC) (speed=38mm/s) Linear actuator

●2wire + male 2pin connection

●HB-DJ806-24-150-255-38-200N (CSQ2411)

(24VDC) (load=200N) (stroke=150mm) (retracted=255mm)

●(24VDC) (speed=50mm) Linear actuator

●2wire + male 2pin connection

●HB-DJ806-24-150-255-50-100N (CSQ2412)

(24VDC) (load=100N) (stroke=150mm) (retracted=255mm)

●(KZ608C) Cortrol s/w (manual)

●HB-(KZ608C with SK508) (DME9820)

(input voltage=110~220VAC) (output voltage=24VDC)

●(KZ608W) Cortrol s/w (Remote cortrol )

●HB-(KZ608W with Remote cortrol s/w) (DME9819)

(input voltage=110~220VAC) (output voltage=24VDC)

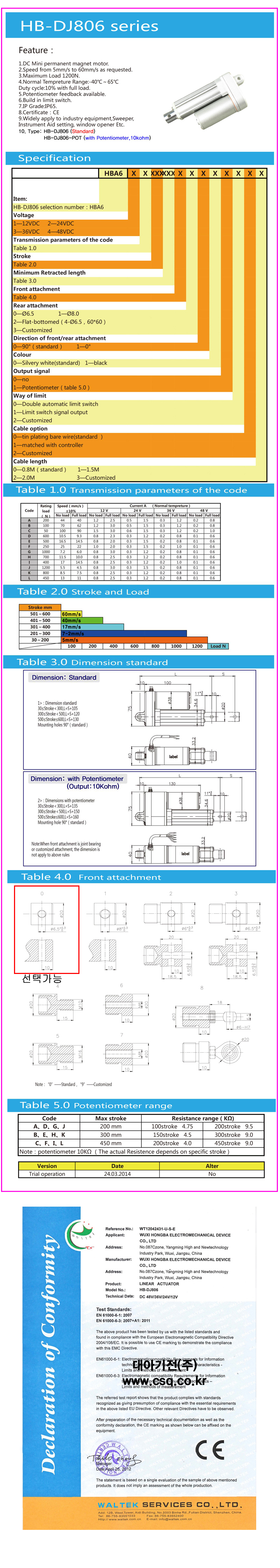

■HB-DJ806-24 (YHBA6-24 / HBDJ806) 모델 중 스페셜 고속 사양(38mm/s, 50mm/s) 및 스트로크 150mm 옵션의 HONGBA DC 24V 전동 실린더(리니어 액추에이터) 제원 정리입니다.

■주요 제원 및 사양 정리

■주요 특징 및 표준 속도 모델과의 차이점

• 초고속 동작 (38mm/s, 50mm/s):

  일반 표준 모델(5mm/s, 10mm/s, 25mm/s) 대비 훨씬 빠른 반응 속도를 제공합니다. 150mm 스트로크 전체를 왕복하는 데 약 3~4초 내외밖에 소요되지 않아 신속한 래치/개폐, 비상 차단, 고속 위치 이동이 필요한 자동화 설비에 최적화되어 있습니다.

• 속도-하중 상쇄 특성:

  전동 실린더 내부 기어 감속비가 고속 구동 위주로 설계되었으므로, 속도가 빠른 만큼 정격 허용 하중(Push/Pull Load)은 저속 모델(최대 1200N) 대비 낮게 형성됩니다. 가벼운 부하 조건의 고속 위치 제어에 적합합니다.

• 제어 편의성:

  • KZ608C + SK508: 수동 제어반, 버튼/스위치 연동 유선 컨트롤

  • KZ608W: 무선 리모컨 수신 모듈을 통한 원격 동작 제어

■선정 시 참고 사항

초고속 사양 특성상 작동 완료 지점(양 끝단)에서 정지 시 모멘텀 하중이 가해질 수 있으므로, 내부 리미트 스위치 동작 위치 및 실제 작동 하중이 정격 범위 내인지 점검 후 적용하시기 바랍니다.
