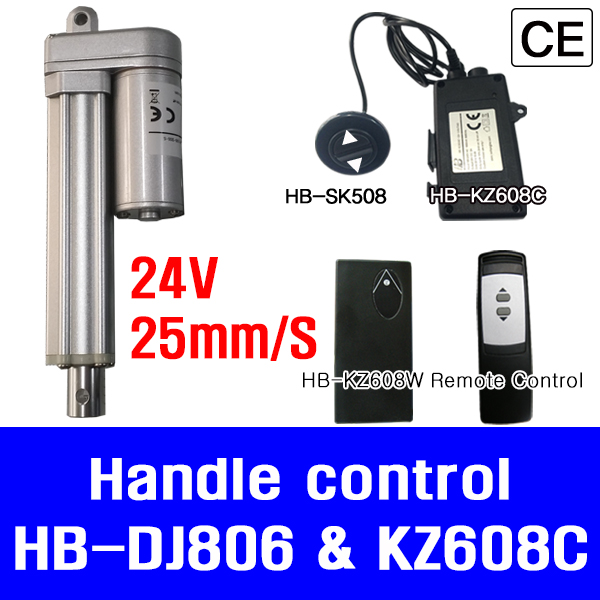

●(DC24V)(speed=25mm/s)●HB-DJ806-24(YHBA6-24)●(HBDJ806)●(KZ608C with SK508)●(KZ608W with Remote Linear actuator)●전동실린더●전기실린더●(speed=max 25mm/S)●(stroke=500mm~600mm)●(PUSH load=max 200N)●(HONGBA)
●HB-DJ806-24 (YHBA6-24) (operation=(build in limit switch)
(PUSH lond=max 1200N) (PULL lond=max1000N)
(speed=5mm/s~60mm/S) (stroke=50mm~600mm)
●(24VDC) (speed=25mm/s) Linear actuator
●2wire + male 2pin connection
●HB-DJ806-24-500-670-25-200N (csq3378)
(24VDC) (load=200N) (stroke=500mm) (retracted=670mm)
●HB-DJ806-24-550-680-25-100N
(24VDC) (load=100N) (stroke=550mm) (retracted=680mm)
●HB-DJ806-24-600-770-25-100N (csq3377)
(24VDC) (load=100N) (stroke=600mm) (retracted=770mm)

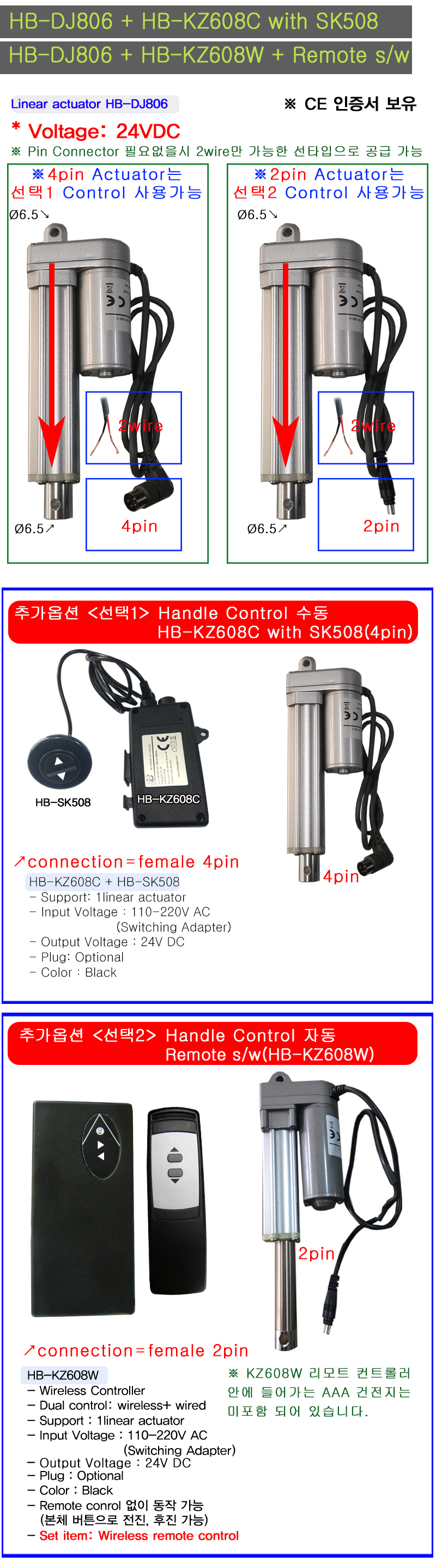

●(KZ608C) Cortrol s/w (manual)
●HB-(KZ608C with SK508) (DME9820)
(input voltage=110~220VAC) (output voltage=24VDC)
●(KZ608W) Cortrol s/w (Remote cortrol )
●HB-(KZ608W with Remote cortrol s/w) (DME9819)
(input voltage=110~220VAC) (output voltage=24VDC)

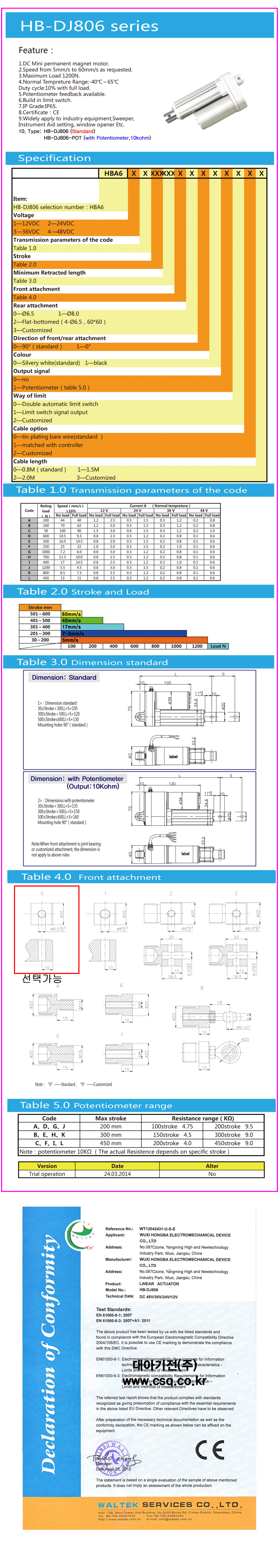

■HB-DJ806-24 (YHBA6-24 / HBDJ806) 모델 중 속도 25mm/s, 하중 200N, 장스트로크(500mm~600mm) 사양의 HONGBA DC 24V 전동 실린더(리니어 액추에이터) 제원 정리입니다.
■주요 제원 및 사양 정리
| 항목 | 사양 명세 | 비고 |
| 모델명 | HB-DJ806-24 / YHBA6-24 / HBDJ806 | HONGBA DC 전동 실린더 |
| 입력 전압 | DC 24V | 표준 산업용 DC 전원 구동 |
| 이동 속도 (Speed) | 25 mm/s (Max 25 mm/s) | 고속 구동 사양 |
| 최대 밀어내는 힘 (Push Load) | 최대 200 N (약 20 kgf) | 고속 감속비 적용에 따른 허용 하중 |
| 스트로크 범위 (Stroke) | 500 mm ~ 600 mm | 장스트로크 전용 사양 |
| 제어 컨트롤러 옵션 | KZ608C (SK508 유선 스위치 연동) KZ608W (무선 리모컨 연동) | 유선 및 무선 제어 시스템 선택 |
| 제조사 | HONGBA | 전동 액추에이터 전문 |
■주요 특징 및 타 속도(5mm/s, 10mm/s) 모델과의 차이점
고속 구동 특성 (25mm/s): 5mm/s나 10mm/s 모델 대비 이동 속도가 훨씬 빨라, 긴 스트로크(500~600mm) 구간을 신속하게 개폐하거나 이동시켜야 하는 자동화 설비에 최적화되어 있습니다.
하중 사양 (200N / 약 20kgf): 기어 감속비가 속도 위주로 설계되어 있어, 동일 시리즈의 저속/고하중 모델(최대 1,200N)에 비해 가벼운 부하의 신속한 위치 이동에 적합합니다.
긴 작동 거리 (500mm~600mm): 비교적 먼 거리를 직선 운동해야 하는 덮개 개폐, 리프팅 슬라이드, 가벼운 컨베이어 위치 조정 등에 유용합니다.
유/무선 제어 확장성:
KZ608C + SK508: 유선 스위치 기반 수동 제어반 구성
KZ608W: 무선 리모컨을 이용한 원격 위치 제어
■선정 및 설치 시 참고 사항
장스트로크(500~600mm) 제품은 전출(Full Stroke) 시 실린더 총 길이가 대폭 늘어나므로 **좌굴 하중(굽힘 현상)**에 주의해야 합니다. 최대 허용 하중(200N) 이내의 정격 부하 조건을 준수하여 설치하시기 바랍니다.
●DC Linear actuator ●리니어 액츄에이터 ●일렉트로닉 액츄에이터 실린더●DC 모터형 실린더
●DC 액추에이터 실린더●DC모터형 전동실린더 ●태양광설치 ●Electronic Cylinder
원산지 Made in China
무게 1kg
택배 · 기본 3,500원 · 도서산간 배송비 popover
도서산간 지역은 추가운임이 발생한다는 점 참고 부탁드립니다.
"카탈로그 및 자료는 '다운로드' 탭에서 다운받으시면 됩니다"
위 상품은 산업용으로 사용되는 제품으로 사용 방법 및 특성을 충분히 숙지하고 있는 전문 엔지니어나 사용 경험이 있으신 분이 구매하시길 추천드립니다.
제품의 손상과 포장이 훼손된 경우, 사용 후 단순 변심의 경우에는 교환 및 반품이 어렵습니다.
이점 양지하시어 신중히 구매 바랍니다.
내관(스트로크) SUS304로 교체가능합니다
※ KZ608W 리모트 컨트롤러 안에 들어가는 AAA 건전지는 미포함 되어 있습니다
