●(2 color, IP65) water Proof LCD Digital Pressure Switch

●Output=(2NPN + analog 1~5V) ●pressure reange=(-1bar~1bar)●Media=(Water, oil, Air)●pressure material=(SUS316L)

●DPS-501GV (-100kpa~100kpa) (back G1/4 M) (csq3619)

●(2 color, IP65) water Proof LCD Digital Pressure Switch

●Output=(2NPN + analog 1~5V) ●pressure reange=(-1bar~10bar)●Media=(Water, oil, Air)●pressure material=(SUS316L)

●DPS-510GV (0.1MPa~1MPa) (back G1/4 M) (csq3620)

●(2 color, IP65) water Proof LCD Digital Pressure Switch

●Output=(2NPN + analog 1~5V) ●pressure range=(-1bar~20bar)●Media=(Water, oil , Air)●pressure material=(SUS316L)

●DPS-520GV(-0.1MPa~2MPa) (back G1/4 M) (csq3621)

●(2 color, IP65) water Proof LCD Digital Pressure Switch

●Output=(2PNP + analog 1~5V) ●pressure range=(-1bar~20bar)●Media=(Water, oil , Air)●pressure material=(SUS316L)

●DPS-520GW (-0.1MPa~2MPa) (back G1/4 M) (csq3689)

●(2 color) Water Proof Digital Pressure Switch (IP65)

●Output=(2NPN + analog 1~5V) ●pressure range=(-1bar~10bar)

●Media=(Water, oil, Air) ●pressure material=(SUS316L)

●DPS-510RV (0.1MPa~1MPa) (back R1/4 M)

●(2 color) Water Proof Digital Pressure Switch (IP65)

●Output=(2NPN + analog 1~5V) ●pressure range=(-1bar~20bar)

●Media=(Water, oil, Air) ●pressure material=(SUS316L)

●DPS-520RV (-0.1MPa~2MPa) (back R1/4 M)

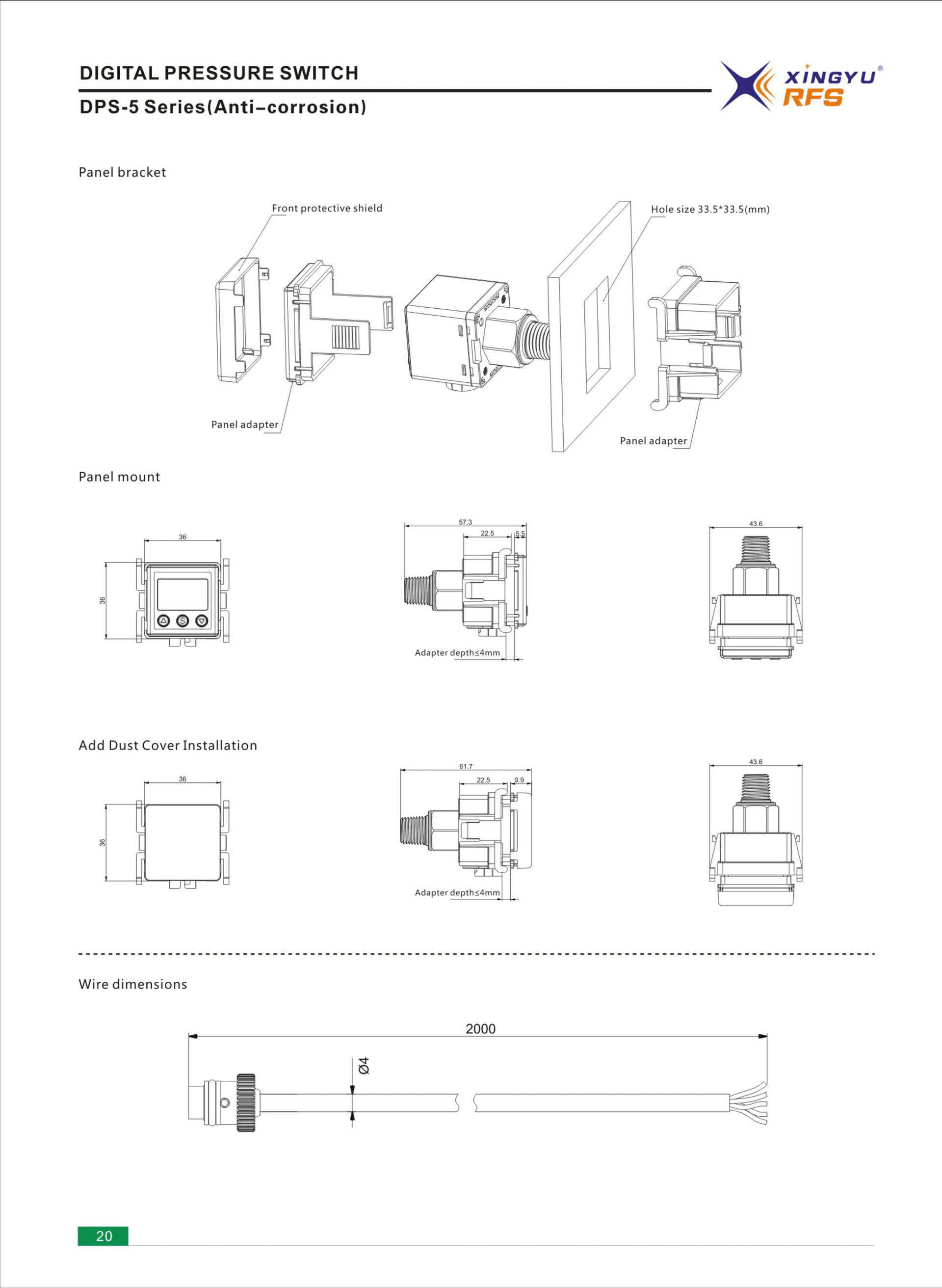

●(only Panel Bracket mounting) (Panel adapter + Transparent plastic)

●(PA-D  for DPS-5) (DME8622)

■RFS DPS-5 디지털 압력센서는 DPS-3 시리즈의 상위 사양으로,

고압 공압 라인 및 액체 / 유체 압력 제어에 특화된 고정밀 디지털 압력 스위치 / 센서 (Digital Pressure Switch)입니다.

■DPS-3가 소형 진공/연성압(-101.3~100 kPa})에 주로 쓰이는 반면,

DPS-510는 정압 (0.1MPa~1.0MPa /  10 bar)의 정밀 모니터링을 담당합니다.

DPS-520는 정압 (-1MPa~1.0MPa /  20 bar)의 정밀 모니터링을 담당합니다.

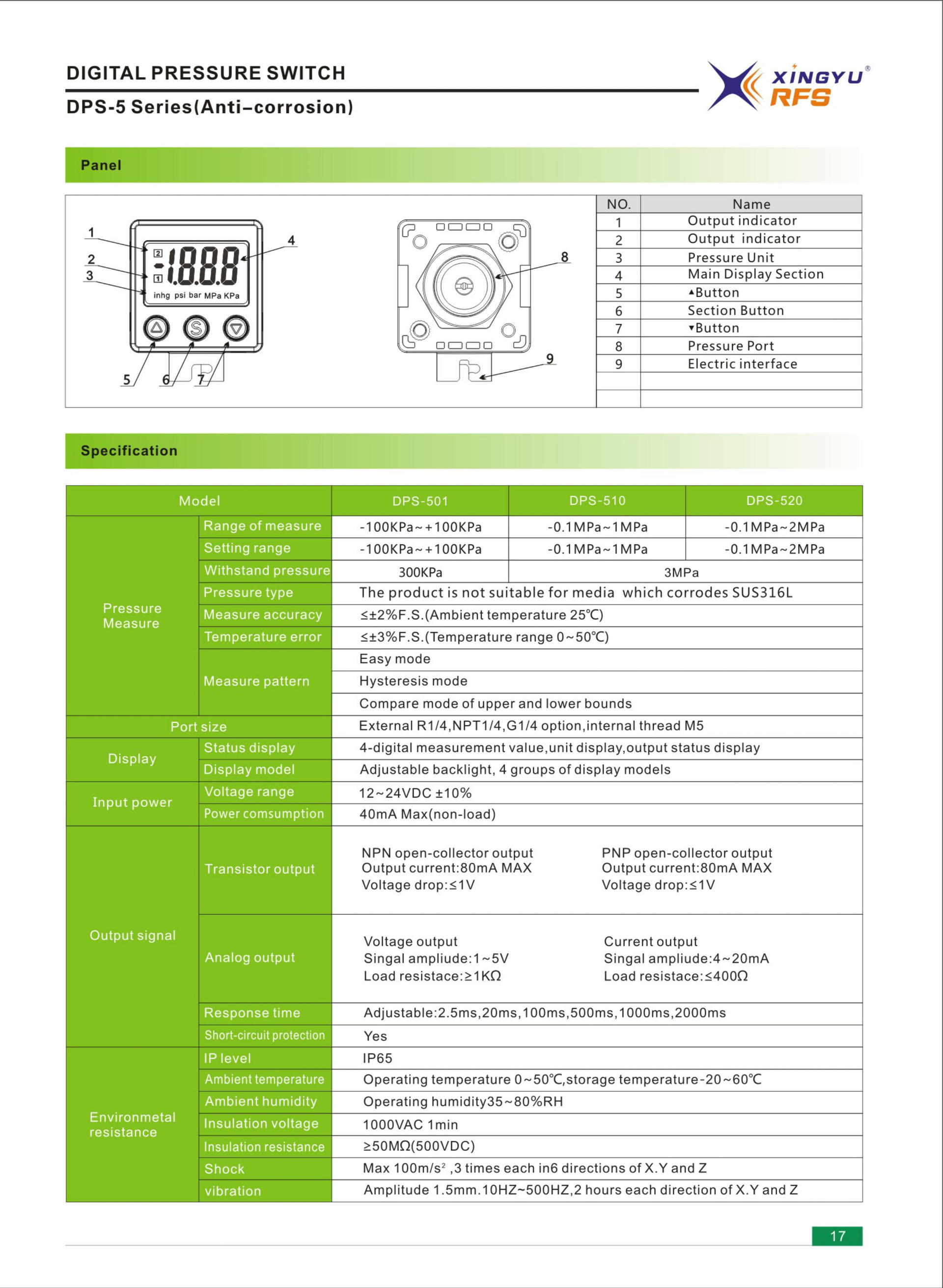

■형번 구조 분해 및 상세 사양

■주요 특징 및 DPS-3 비교

●고압 대응 범위 (1.0 MPa,2.0MPa)

메인 공압 배관, 고압 에어 블로잉, 유압/수압 감지 라인 등 10bar,20bar 레벨의 공압 회로 압력을 정밀 측정합니다.

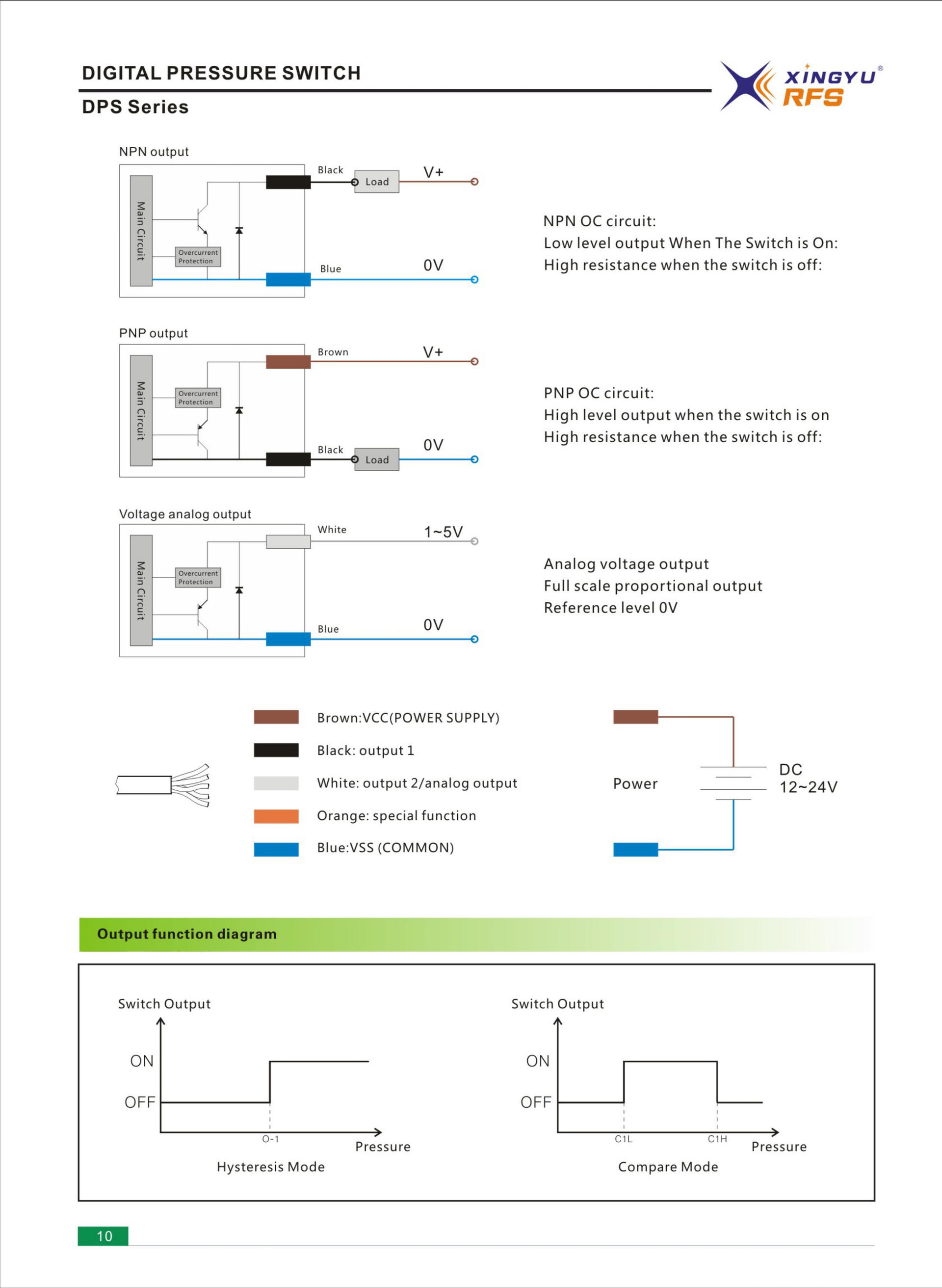

●듀얼 출력 & 아날로그 피드백:

1, 디지털 스위칭: 2채널 독립 NPN 또는 PNP 오픈 컬렉터 출력 지원 (상한 / 하한 임계값 제어)

2. 아날로그 출력: 1~5V 전압 또는 4~20mA 전류 신호를 PLC로 피드백 송출

●히스테리시스 & 단위 변환 기능

MPa, kPa, bar, psi,kgf/cm2 등 다양한 압력 단위를 전환할 수 있으며, 챗터링 방지를 위한 히스테리시스 설정이 가능합니다.

●주요 용도: 메인 공압 배관 정압 모니터링, 공압 실린더 가압 완료 검출, 에어 탱크/부스터 출력 압력 제어.●리퀴드  디지털압력스위치
