(방수,Lead wire Type)TXYS-G022/MN3YTR07●Changzhou Water Proof Pressure Transmitter●Changzhou 방수 압력 트랜스미터●Changzhou 방수 압력 센사●(-100kPa~0)●(0~10kPa)●(0~100MPa)●(0.5%FS)●(IP68)●(Changzhou)

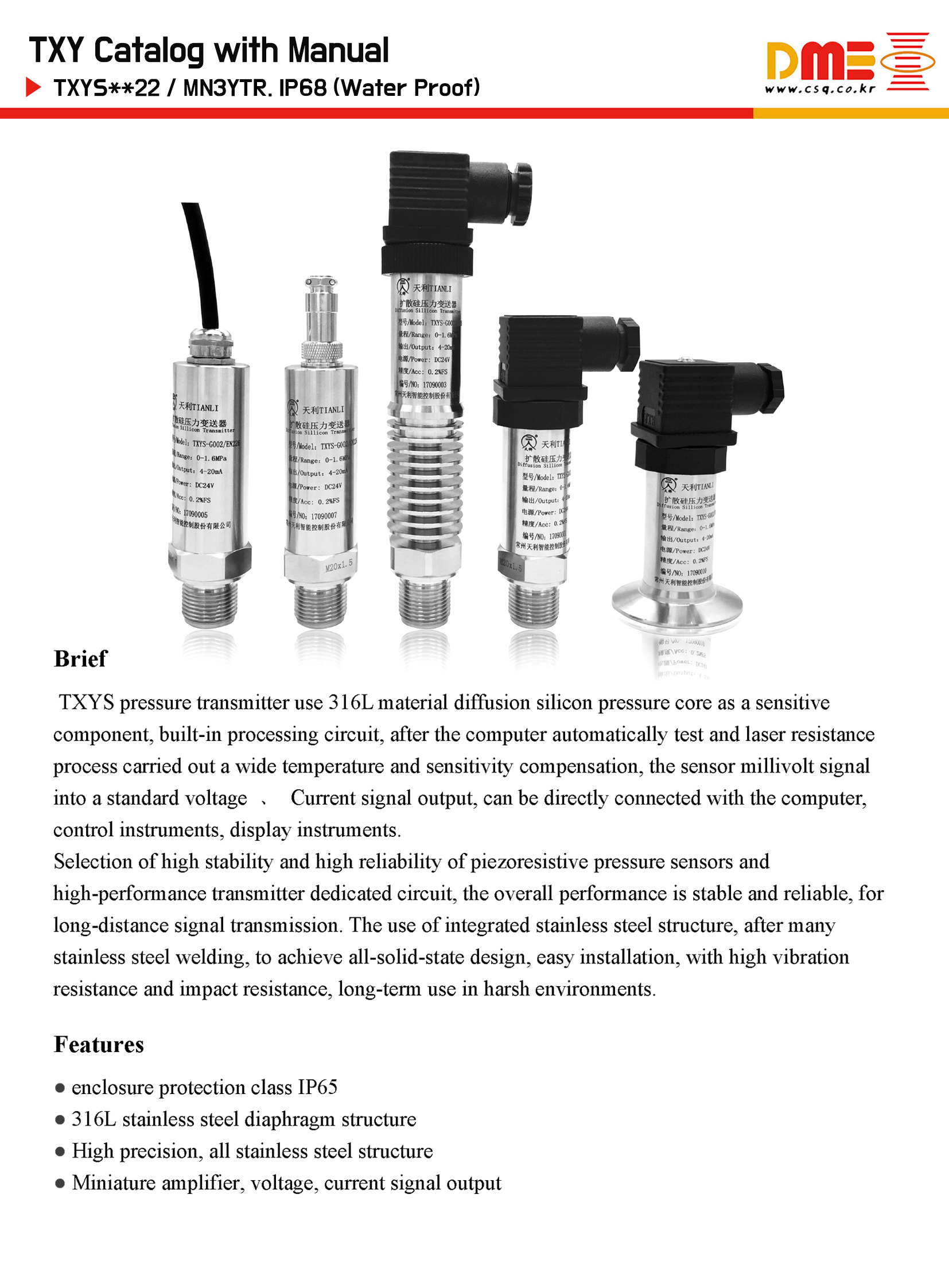

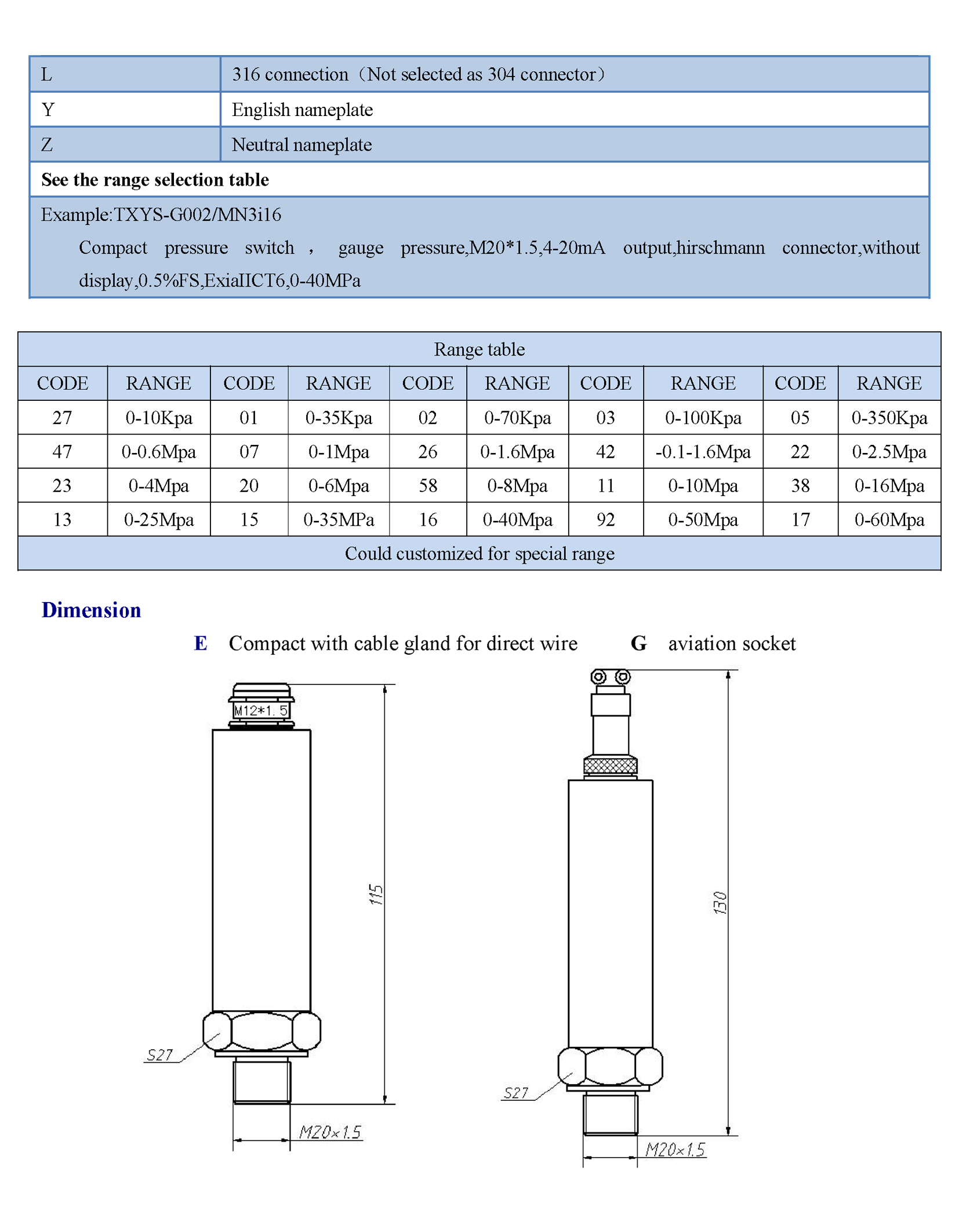

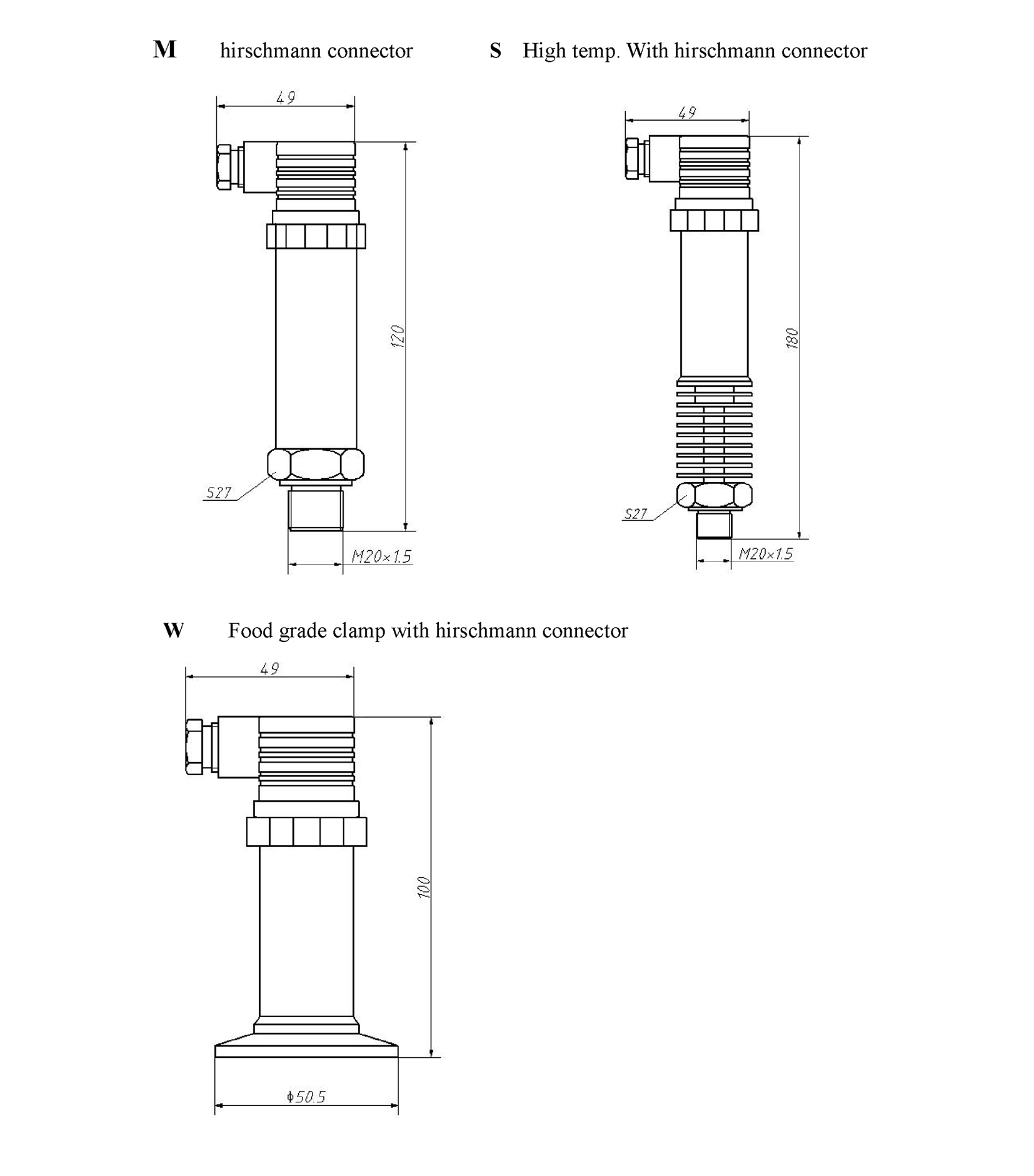

TXYS-G022/MN3YTR07  카탈로그

CS1,2-PR 0~10V 결선도

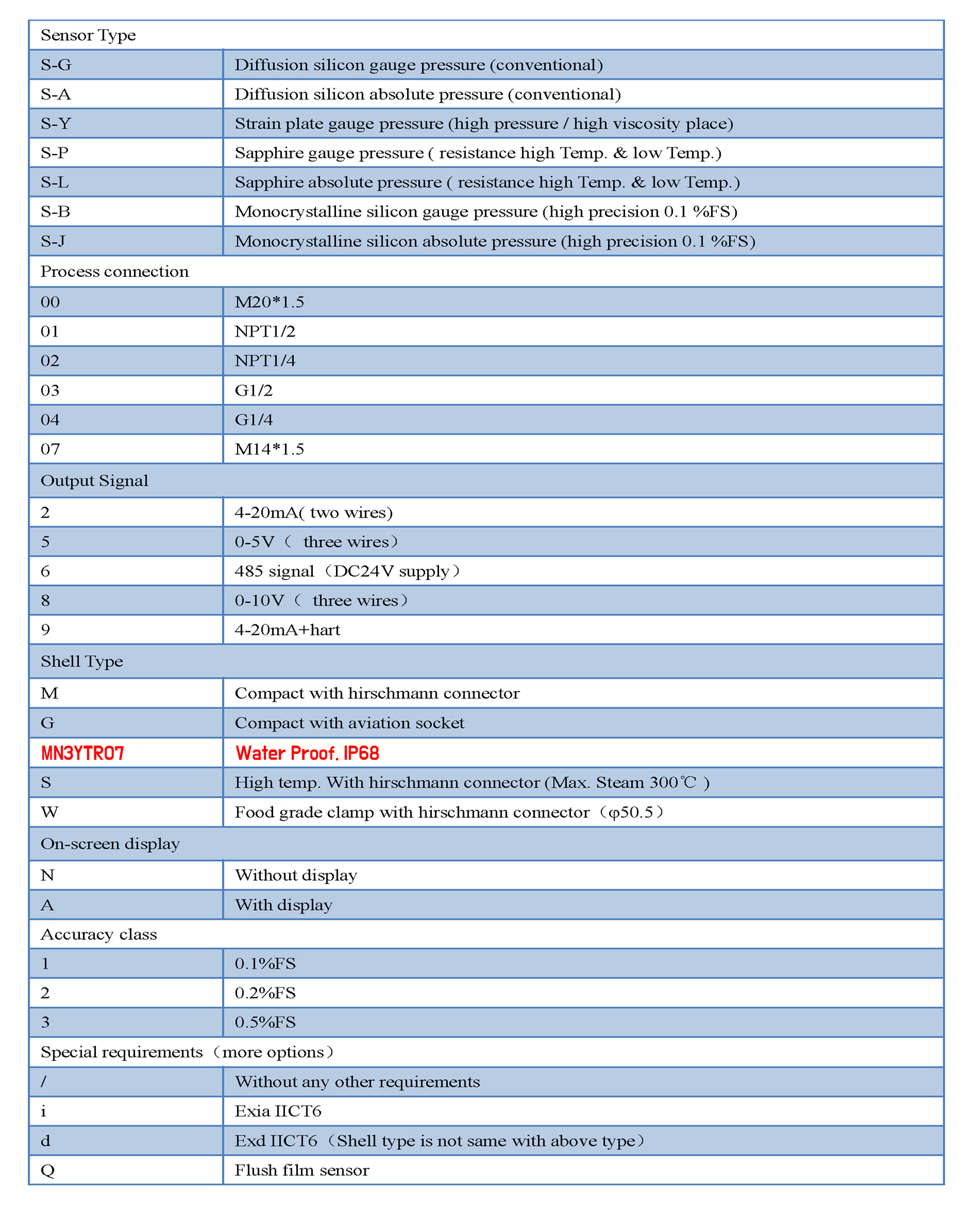

CS1,2-PR 4~20mA 결선도 Changzhou 코드표

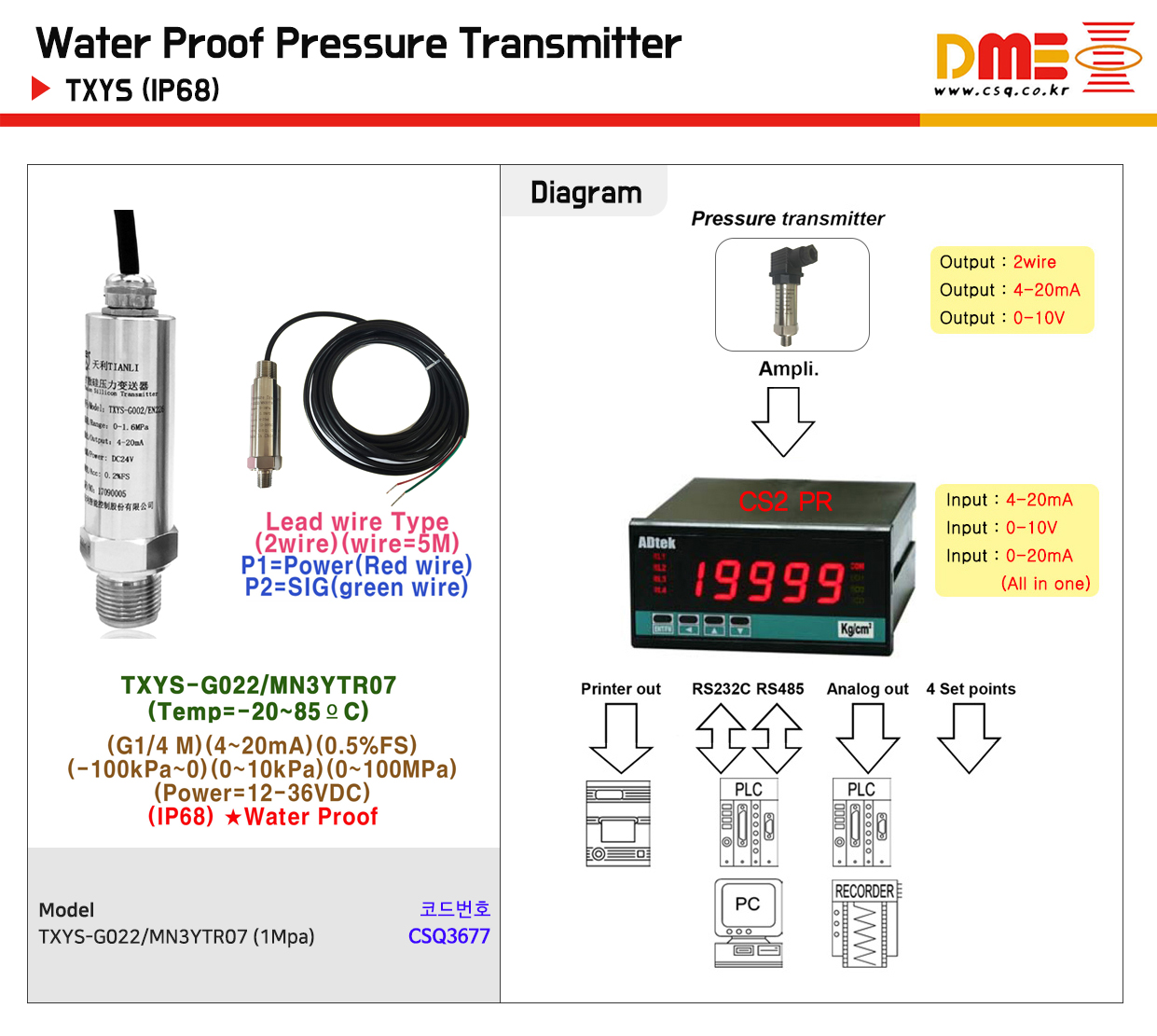

●(Water Proof , IP68, gauge pressure) Pressure Transmitter (0.5%)

(Temp=-20~85ºC) (Power=12-36VDC)

(bottom NPT1/4 Male) (output=4`20mA, 2wire, 5m)

(P1=Power Red wire) (P2=SIG, Gree(gaugen wire)

●TXYS-G022/MN3YTR07 -(1Mpa) (NPT1/4 Male) (csq3677)

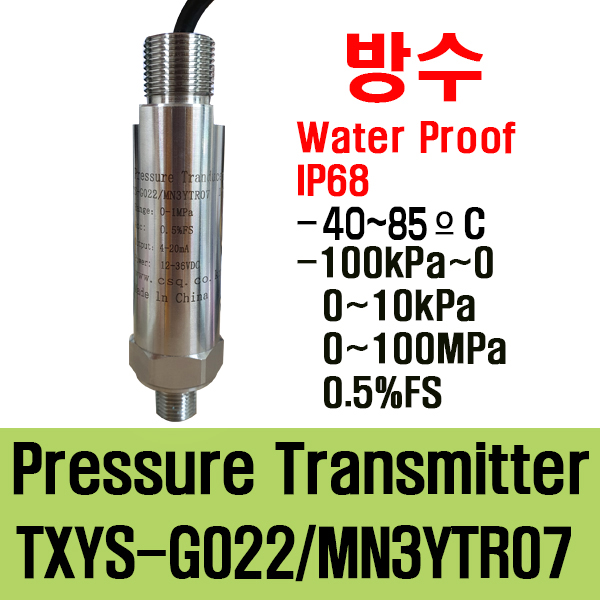

■Changzhou TXYS-G022 / MN3Y (YTR07 시리즈)는 수중 침수 환경, 옥외 노출 배관, 습기가 극심한 자동화 현장에 최적화된 IP68 최고 등급 일체형 방수 압력 트랜스미터(Waterproof Pressure Transmitter & Lead Wire Type)입니다.

기존 DIN 커넥터(Hirschmann 타입) 탈착 방식과 달리 고밀도 일체형 몰딩 리드 와이어(Lead Wire Cable) 케이블을 커플링 구조로 완전 밀폐 처리하여 수심 깊은 곳에 몰입되거나 지속적인 고압 방수 세척 환경에서도 수분 침투로 인한 단선/소손 오작동을 원천 차단합니다.

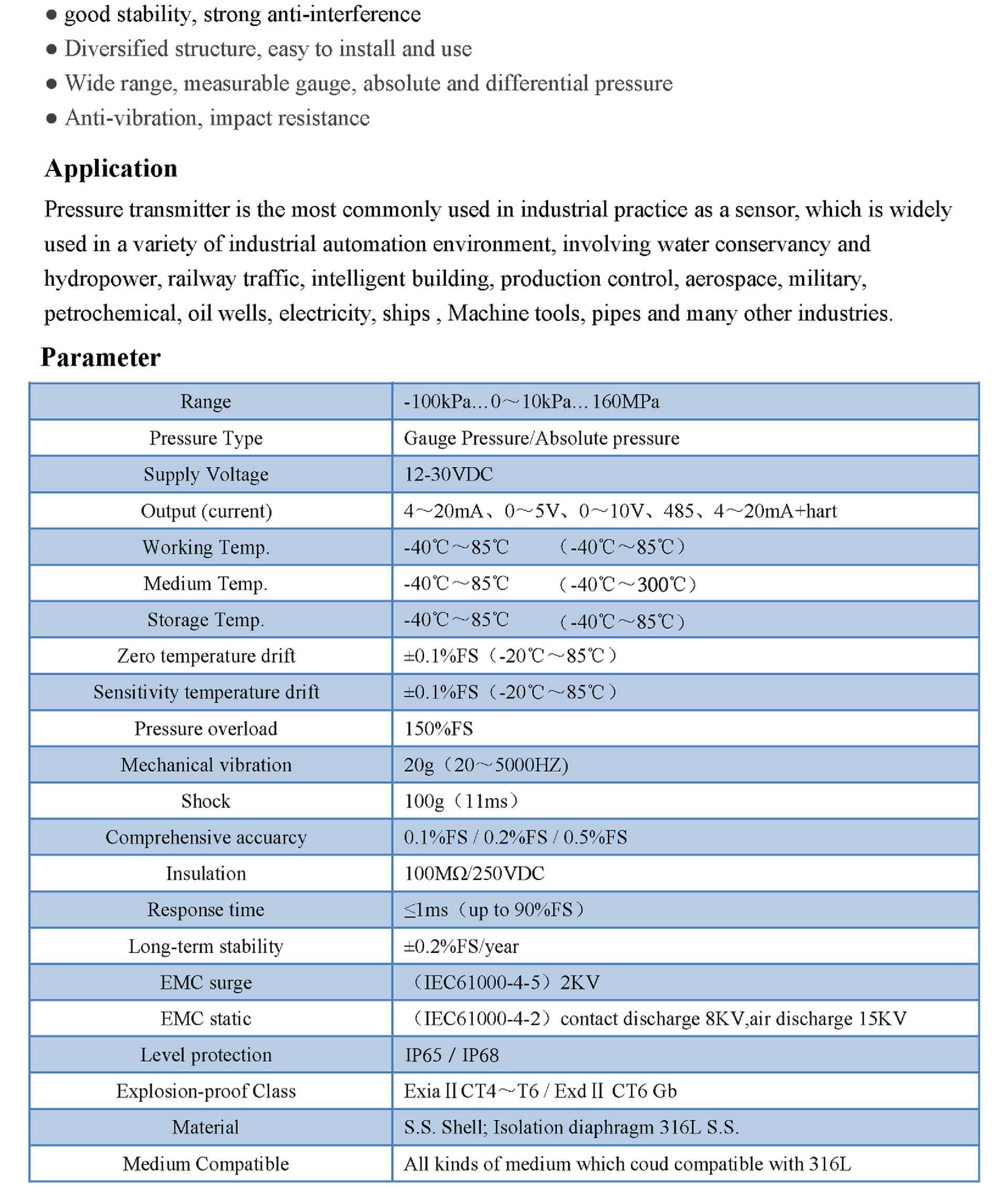

■주요 제원 및 사양 정리

■방수형(MN3Y / YTR07) 모델의 핵심 특징 및 적용 분야

1. IP68 완전 밀폐 일체형 케이블 구조:

   • 커넥터 착탈 부위의 고무 패킹 경화로 인한 수분 유입 문제를 해결하기 위해, 하우징 상단에서 직접 고경도 방수 케이블이 내장 몰딩되어 나옵니다.

   • 지하 수조, 하수 처리장, 우수 펌프장, 상하수도 배관 등 물에 직접 잠기거나 습기가 항상 차 있는 악조건 환경에서 안정적인 감지 성능을 보장합니다.

2. 광범위한 압력 감지 라인업:

   • 진공(-100 kPa ~ 0): 수중 진공 흡착, 탈기 수조 및 진공 배관

   • 저압(0 ~ 10 kPa): 탱크 수위(Level) 측정, 미세 수압 제어

   • 고압(0 ~ 100 MPa): 고압 세척 장비, 수류 절단기, 해수/용수 고압 유압 라인

3. 기체 통풍관(Atmospheric Vent Tube) 내장 케이블 적용:

   • 4-20mA 신호선과 함께 대기압 보정용 미세 에어 튜브가 케이블 내부에 일체형으로 포함되어 있어, 대기압 변화에 따른 계측 오차 없이 정밀한 상대압(Gauge Pressure) 측정이 가능합니다.

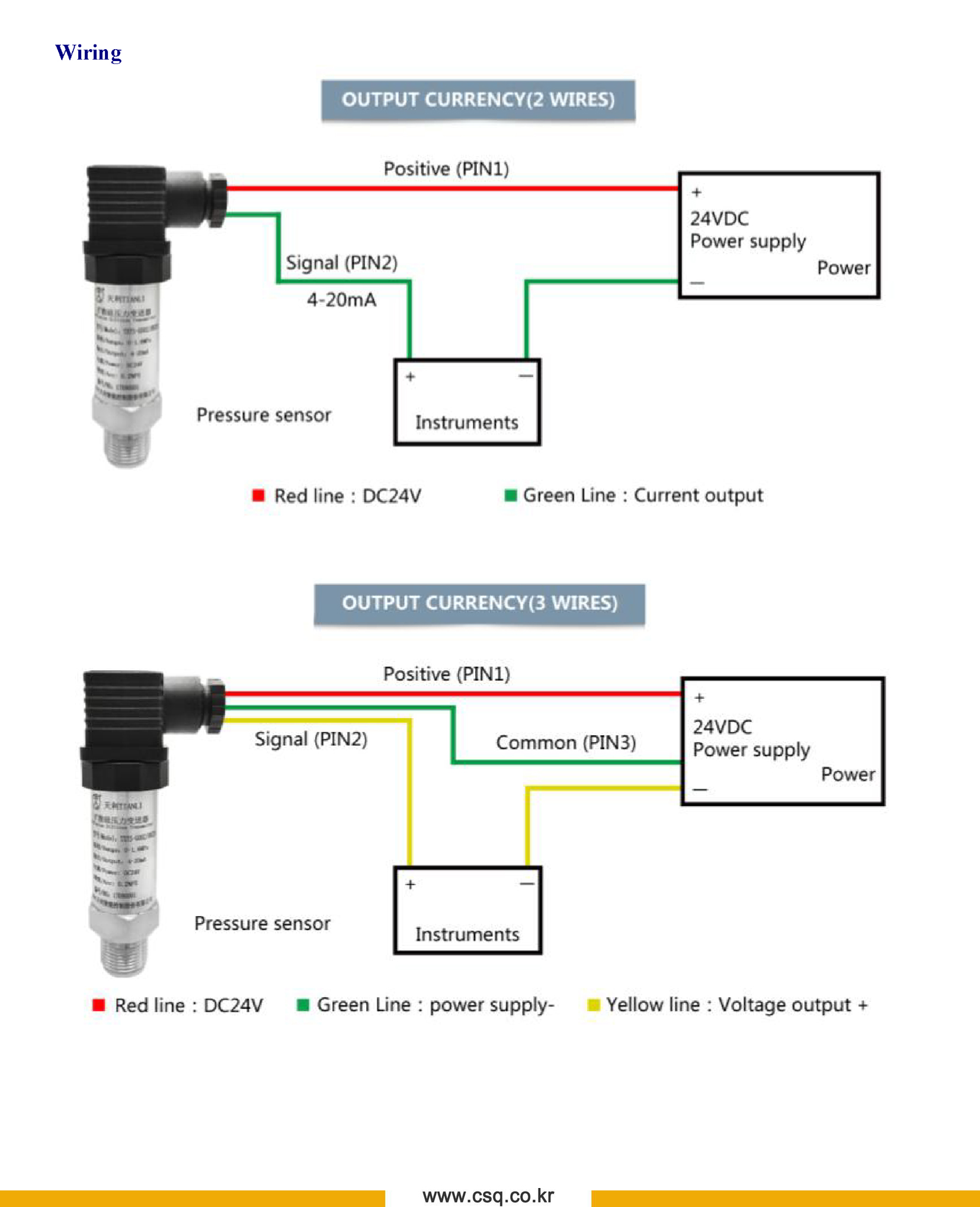

4. 리드 와이어 배선 및 결선 안내

   케이블 선색 (Color)	2선식 (4~20mA) 결선	3선식 (0~10V / 1~5V) 결선
   적색 (Red)	Power (+) [DC 24V (+)]	Power (+) [DC 24V (+)]
   흑색 (Black / Blue)	Signal (+) [PLC AI 카드 (+)]	Power (-) / GND (공통)
   황색/백색 (Yellow/White)	N.C (미사용)	Signal (+) [PLC AI 카드 (+)]
   쉴드선 (Shield)	FG (Frame Ground 접지)	FG (Frame Ground 접지)

   ■현장 설치 시 주의사항

   • 통기 튜브 마감 주의: 케이블 내부 대기압 통풍 튜브 끝단에 물방울이 유입되면 센서 내부 파손 원인이 되므로, 제어반(Terminal Box) 내부 건조한 곳에 케이블 끝단을 마감 설치하십시오.

   • 케이블 피복 손상 방지: 급격한 꺾임이나 구부러짐으로 인해 일체형 방수 몰딩부에 인장 하중이 가해지지 않도록 케이블 고정 클램프를 설치해 주십시오.

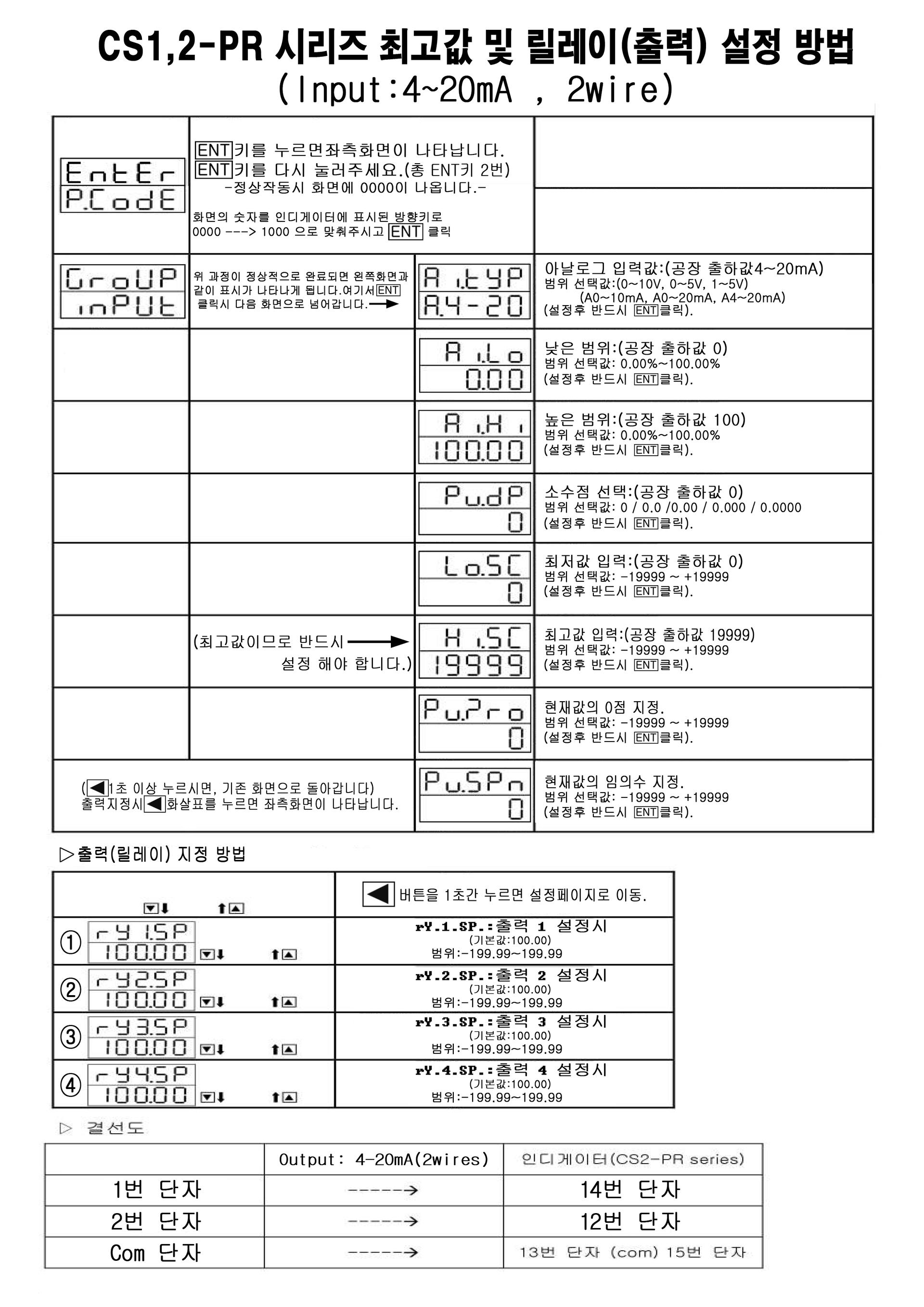

■( TXYS) with (CS2-PR 인디게이터 결선도) (4-20mA) (0-10V) (2wire or 3wire)

■( TXYS) with (CS1-PR 인디게이터 결선도) (4-20mA) (0-10V) (2wire or 3wire)
