KF510VA-B+KF510(Remote Type)●(KF510VAB)●(H2SO4)Paddlewheel Flowmeter●(H2SO4)(황산용)패들휠 플로우메타●(PVDF)디지털 플로우메타●(PVDF)디지털 유량계●KIO 디지털 유량계●(H2SO4/98%)●(3/8~2)●(1MPa)●(40m3/h)●(KIO)

KIO 전체 카탈로그 KF510 카탈로그

KF510 매뉴얼 KF510 약식 매뉴얼 통신프로토콜

●(VA Remote) Paddlewheel flow meter(medai=Water,  H2SO4 / 98%)

●(sensor material=PVDF) (Impeller=PVDF) (seal ring=viton, EPDM)

●(power=24VDC) (pressure=1MPa)

●(Thread=male  NPT) (flow unit=m3/h)

●(output=4~20mA + pules + RS485) (aiarm=High + LOW)

●KF510VA-B-DN10-N-AF-2-5-6 (CSQ3727)

(range=0.1~1.8 m3/h) (Thread=Male NPT3/8 )

●KF510VA-B-DN15-N-AF-2-5-6 (CSQ3728)

(range=0.2~4 m3/h) (Thread=Male NPT1/2 )

●KF510VA-B-DN20-N-AF-2-5-6 (CSQ3729)

(range=0.3~6 m3/h) (Thread=Male NPT3/4 )

●KF510VA-B-DN25-N-AF-2-5-6 (CSQ3730)

(range=0.5~12 m3/h) (Thread=Male NPT1 )

●KF510VA-B-DN40-N-AF-2-5-6 (CSQ3731)

(range=2~24 m3/h) (Thread=Male NPT11/2 )

●KF510VA-B-DN50-N-AF-2-5-6 (CSQ3732)

(range=4~40 m3/h) (Thread=Male NPT 2 )

●Paddlewheel Flowmeter ●KIO 패들휠 플로우메타 ●KIO 디지털 플로우메타 ●KIO 디지털 유량계

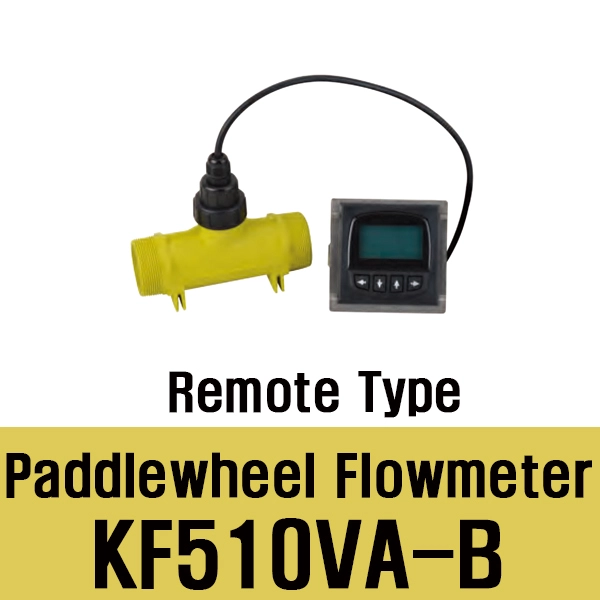

■KIO KF510VA-B + KF510 모델은 황산(H2SO4) 및 유기 용매·독성 화학 약품 유량 측정에 특화된 분리형(Remote Type) PVDF 패들휠 디지털 유량계입니다.

일체형(-A)과 달리 센서부와 디지털 변환기(KF510 지시기)가 신호 케이블로 연결되어 있어, 배관 설치 장소가 협소하거나 강산성 누출 위험이 있는 환경에서 모니터링 화면을 안전한 제어반(Panel)이나 벽면에 원격 설치할 수 있습니다.

■품번 구성 해독 (Model Code Breakdown)

■일체형(-A) 대비 분리형(-B)의 주요 장점

• 작업자 안전 확보: 황산 배관 근처로 이동하지 않고 제어실이나 외부 벽면에서 순시/적산 유량을 안전하게 모니터링할 수 있습니다.

• 진동 및 온도 영향 최소화: 배관 내 유체 진동이나 반응열이 LCD 지시기 회로판에 직접 전달되지 않아 전자부의 수명이 연장됩니다.

• 좁은 공간 설치 용이: 배관 둘레의 유격이 적은 기계 내부나 암거 슬롯에도 센서부만 장착하여 사용할 수 있습니다.

■주요 사양 및 기술 데이터

• 접액부 재질 (Wetted Materials):

  • 바디(Body) 및 임펠러(Impeller): PVDF (Polyvinylidene Fluoride)

  • 샤프트(Shaft): Ceramic (세라믹)

  • O-Ring: Viton (FKM) 또는 Kalrez (황산 농도 및 온도 조건에 따라 최적화)

• 측정 정밀도:1.0~1.5 FS

• 유속 범위: 0.3~6.0 m/s

• 사용 온도 및 압력: 최대 80c, 최대10bar

• 신호 전송 거리: 센서-변환기간 기본 케이블 제공 (필요시 표준 거리 연장 가능)

• 보호 등급: IP65 (방수/방진 구조)

■구경별 유량 범위 및 접속 규격

■현장 설치 권장사항

1. 원격 케이블 배선: 센서와 KF510 지시기 사이의 신호 선은 노이즈 차단을 위해 대형 모터나 고전압 전선관과 교차되거나 연이어 배선되지 않도록 단독 배관(Conduit) 처리하는 것이 좋습니다.

2. 직관부 거리: 수평 배관 기준 센서 전단 minimum 10D, 후단 minimum 5D 이상의 직관부를 유지해야 난류로 인한 계측 오차를 방지할 수 있습니다.
