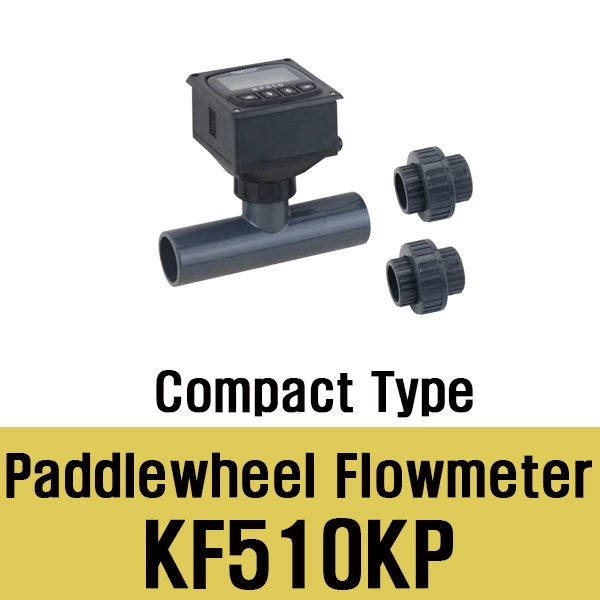

KF510KP(Compact glueType)●(PVC)Digital Paddlewheel Flowmeter●(PVC)디지털 패들휠 플로우메타●물디지털 플로우메타●(water)디지털 유량계●(PVC)디지털 유량계●(media=water)●(DIN10~DIN50)●(0.8MPa)●(KIO)

KIO 전체 카탈로그 KF510KP 카탈로그 KF510KP 매뉴얼

통신프로토콜

●(KP compact) Paddlewheel flow mete r (media=water)

●(power=24VDC) (pressure=0.8MPa)

●(installation=glue ) (sensor material=PVC) (flow unit=m3/h)

●KF510 (output=4~20mA + pulse + RS485) (alarm=High + Low)

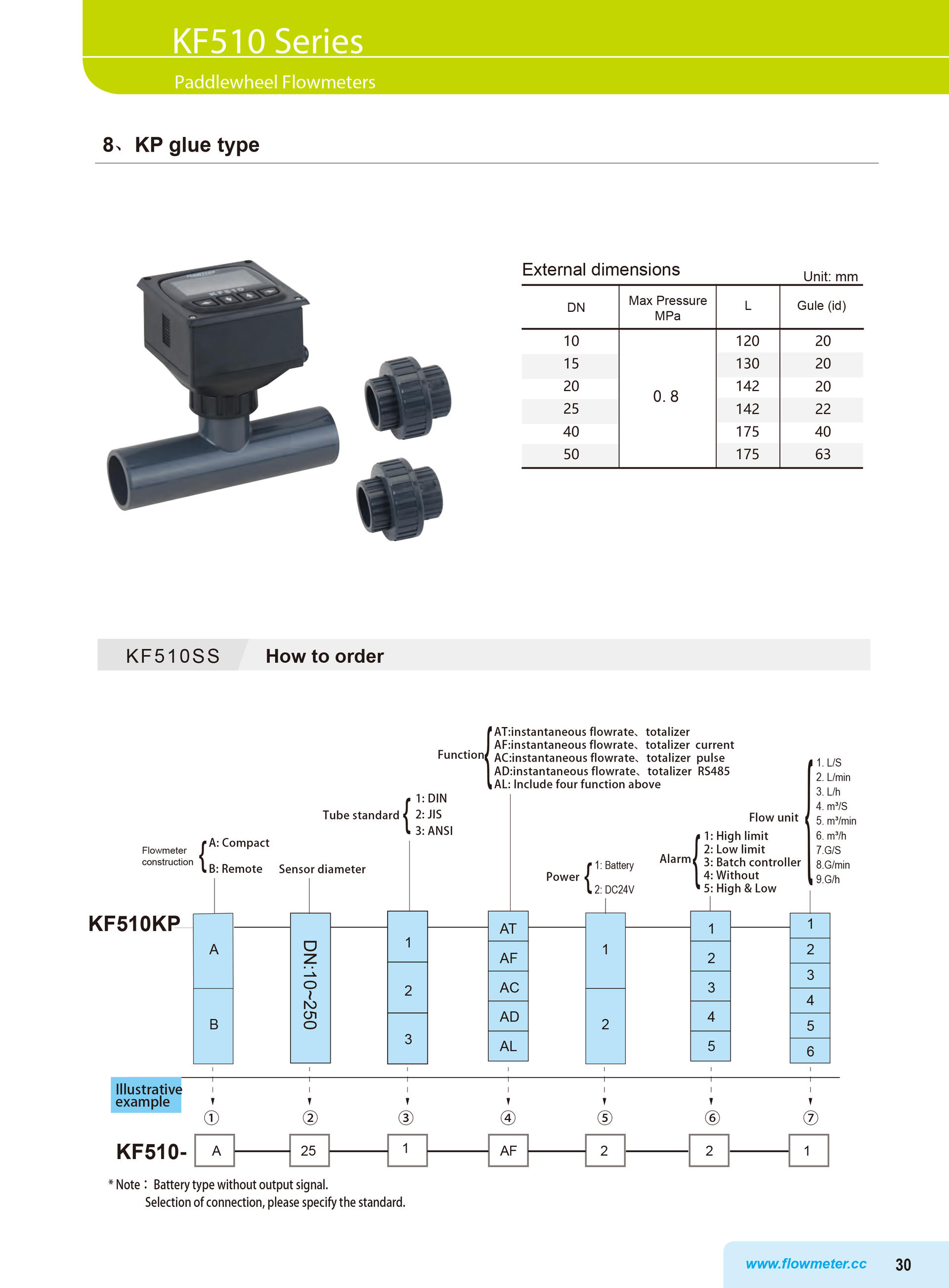

●KF510KP-A-DN20-1-AF-2-5-6 (DIN20) (CSQ3705)

(installaton=glue20) (length=142mm)

●KF510KP-A-DN25-1-AF-2-5-6 (DIN25) (CSQ3706)

(installaton=glue22) (length=142mm)

●KF510KP-A-DN40-1-AF-2-5-6 (DIN40) (CSQ3707)

(installaton=glue40) (length=175mm)

●연결 포트사이즈미생산 /생산예정 (2018-11-13확인)

●(KP compact) Paddlewheel flow mete r(media=water)

●(power=24VDC) (pressure=0.8MPa)

●(installation=glue ) (sensor material=PVC) (flow unit=m3/h)

●KF510 (output=4~20mA + pulse + RS485) (alarm=High + Low)

●KF510KP-B-DN10-1-AF-2-5-6 (DIN10) (CSQ3703)

(installato=glue20) (length=120mm)

●KF510KP-B-DN15-1-AF-2-5-6 (DIN15) (CSQ3704)

(installaton=glue20) (length=130mm)

●KF510KP-B-DN50-1-AF-2-5-6) (DIN50) (CSQ3708)

(installaton=glue63) (length=175mm)

■KIO KF510KP (Compact glueType)는 PVC 파이프 배관에 접착(Solvent Joint/Glue Connection) 방식으로 직접 연결하여 액체의 유량과 적산량을 측정하는 디스플레이 일체형 패들휠(Paddlewheel) 디지털 유량계입니다.

KF510JA(웨이퍼/플랜지 타입)와 달리 본체 부속이 Pipe Glue(소켓 접착) 구조로 되어 있어, PVC 배관 라인에 컴팩트하고 간편하게 설치할 수 있는 것이 특징입니다.

■주요 사양 및 특징

• 연결 방식: Glue Type (PVC 파이프 소켓 본드 접착 방식)

• 구조 형태: Compact Type (센서 패들휠부와 LCD 표시부가 분리 없이 통합 결합된 일체형)

• 적용 배관 규격: DN10 ~ DN50 (초소형~중형 PVC 배관용)

• 측정 방식: 패들휠 회전 유속 감지 방식

• 접액부 재질: Body: PVC / Impeller & Sensor: PVDF / Ceramic Shaft / Viton or EPDM O-ring

• 사용 압력 / 온도: 최대 0.8 MPa (8 bar) / 수온 80℃ 이하 (일반 용수 및 케미컬 처리용)

• 표시 및 출력 사양:

  • 디스플레이: LCD 순간 유량 & 적산 유량 표시

  • 전원: DC 24V (배터리 전원 옵션 제공)

  • 신호 출력: 4~20mA 아날로그 출력, Pulse 출력, RS485 통신 옵션

■선택 및 작업 시 고려사항

• 접착제 선정: PVC 배관 전용 용제 접착제(Glue)를 사용하여 누수 없이 단단히 고정해야 합니다.

• 직관부 유지: 패들휠 센서 특성상 난류 방지를 위해 유량계 입구측 10D, 출구측 5D 이상의 직선 배관 확보가 권장됩니다.

• 유체 제약: 기체나 부유물/가스 방울이 많은 유체, 고점도 유체에는 적합하지 않으며 상수, 청수, 저점도 약품 배관에 최적화되어 있습니다.
