QF-100A●(aluminum)●QF-300A●QF-600A●QF-1200A●QF-3000A●QF-7000A●Air micro filter●대유량 마이크로필터●빅사이즈 마이크로필터●대유량 수분제거필타●빅사이즈 압축공기 수분제거●(pressure=16bar)●(G3/8 F~G11/2 F)●(수분제거율 99.997%)●(YQPC,DME)

QF - 카탈로그 QF - 알루미늄 광고자료

QF - 작동영상

QF - 유수분 제거기 설치방법

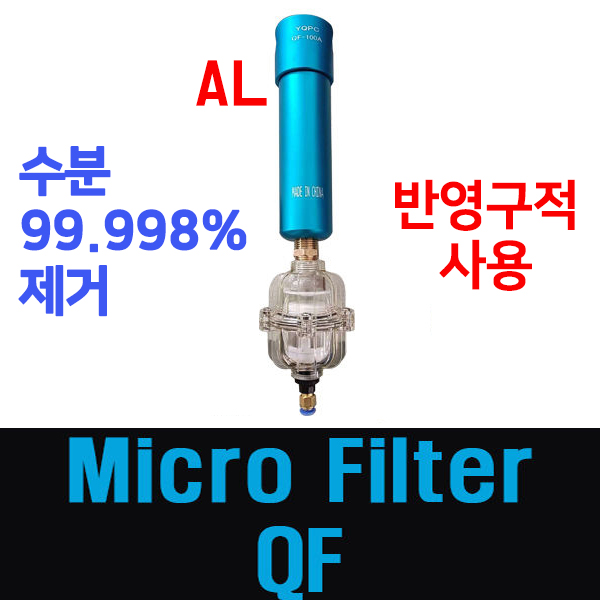

●(aluminum) Air micro filter  (max pressure=16bar)

(수분 99.998% 제거)

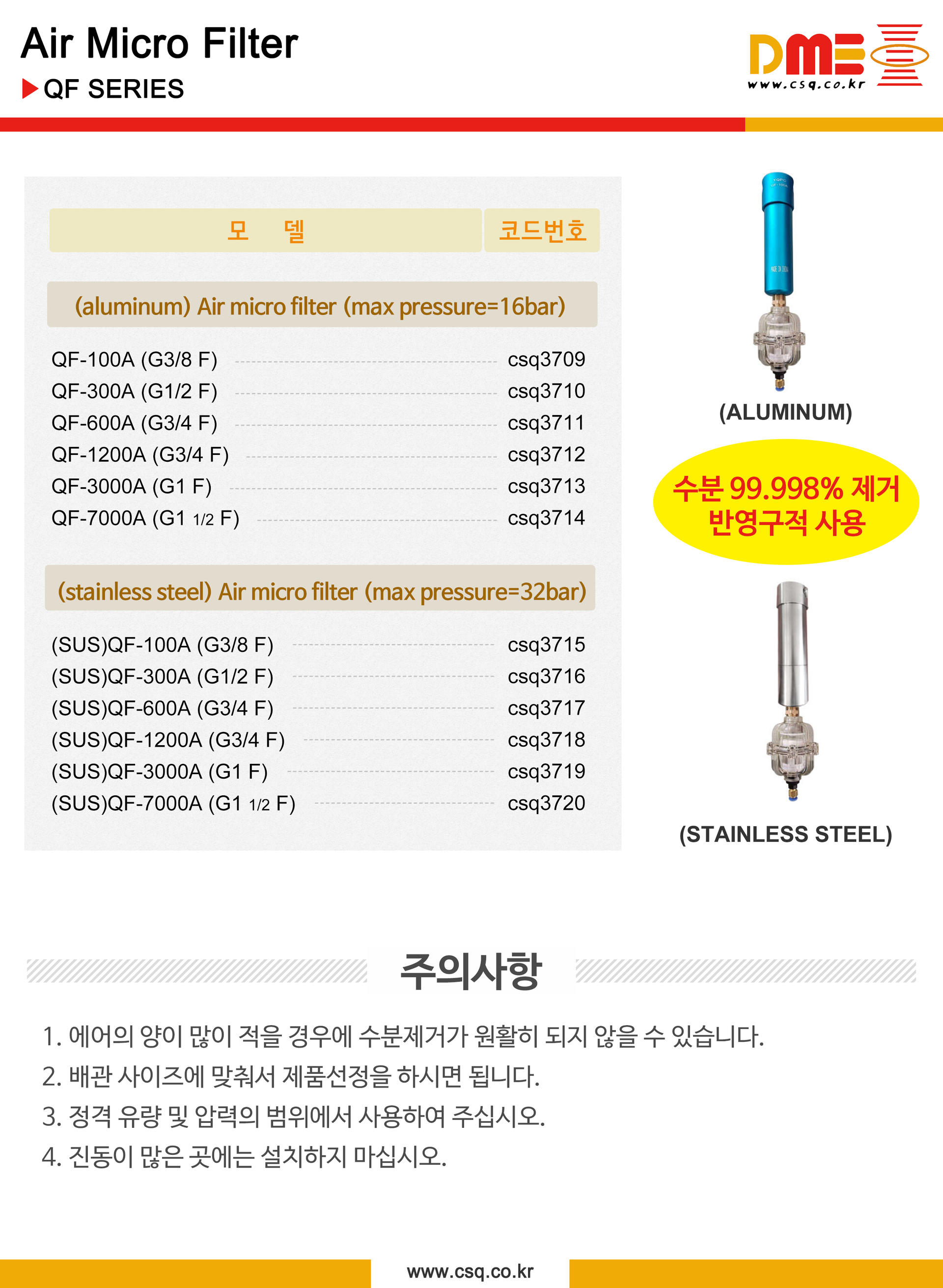

●QF-100A (G3/8 F) (csq3709)

(Flowrate=300L/min . 0.3 m3/min) (pressure=1~16bar)

●QF-300A (G1/2 F) (csq3710)

(Flowrate=480L/min , 0.48 m3/min) (pressure=1~16bar)

●QF-600A (G3/4 F) (csq3711)

(Flowrate=1220L/min , 1.22 m3/min) (pressure=1~16bar)

●QF-1200A (3/4 F) (csq3712)

(Flowrate=1440L/min , 1.44 m3/min) (pressure=1~16bar)

●QF-3000A (G1 F) (csq3713)

(Flowrate=3250L/min , 3.25 m3/min) (pressure=1~16bar)

●QF-7000A  (G11/2 F) (csq3714)

(Flowrate=7400L/min , 7.4 m3/min) (pressure=1~16bar)

●(Only, QAD400, white collar Autodrain)

●QAD400 (pressure=1~10bar) (white) (G1/2 F) (CSQ3816)

■대유량 알루미늄 에어 마이크로 필터(QF 시리즈)입니다.

압축공기 내의 유수분과 이물질을 고효율(99.997% 이상)로 제거하여 후단 공압 기기와 정밀 설비를 보호하는 대용량 수분제거 필터입니다.

■ 주요 특징 및 사양

• 하우징 재질: 알루미늄 (Aluminum Housing) - 내식성이 우수하고 경량화 실현

• 최대 사용 압력: 16 bar (고압 대응 가능)

• 수분 제거율: 99.997% 이상 (수분 및 미세 오일 원천 차단)

• 특징:

  • 전원이 필요 없는 에어 배관 직접 연결 방식

  • 카트리지/필터 방식을 통한 정밀 여과 및 반영구적 구조 적용

  • 하부 오토 드레인(Auto Drain) 외장 연결을 통한 손쉬운 유지보수

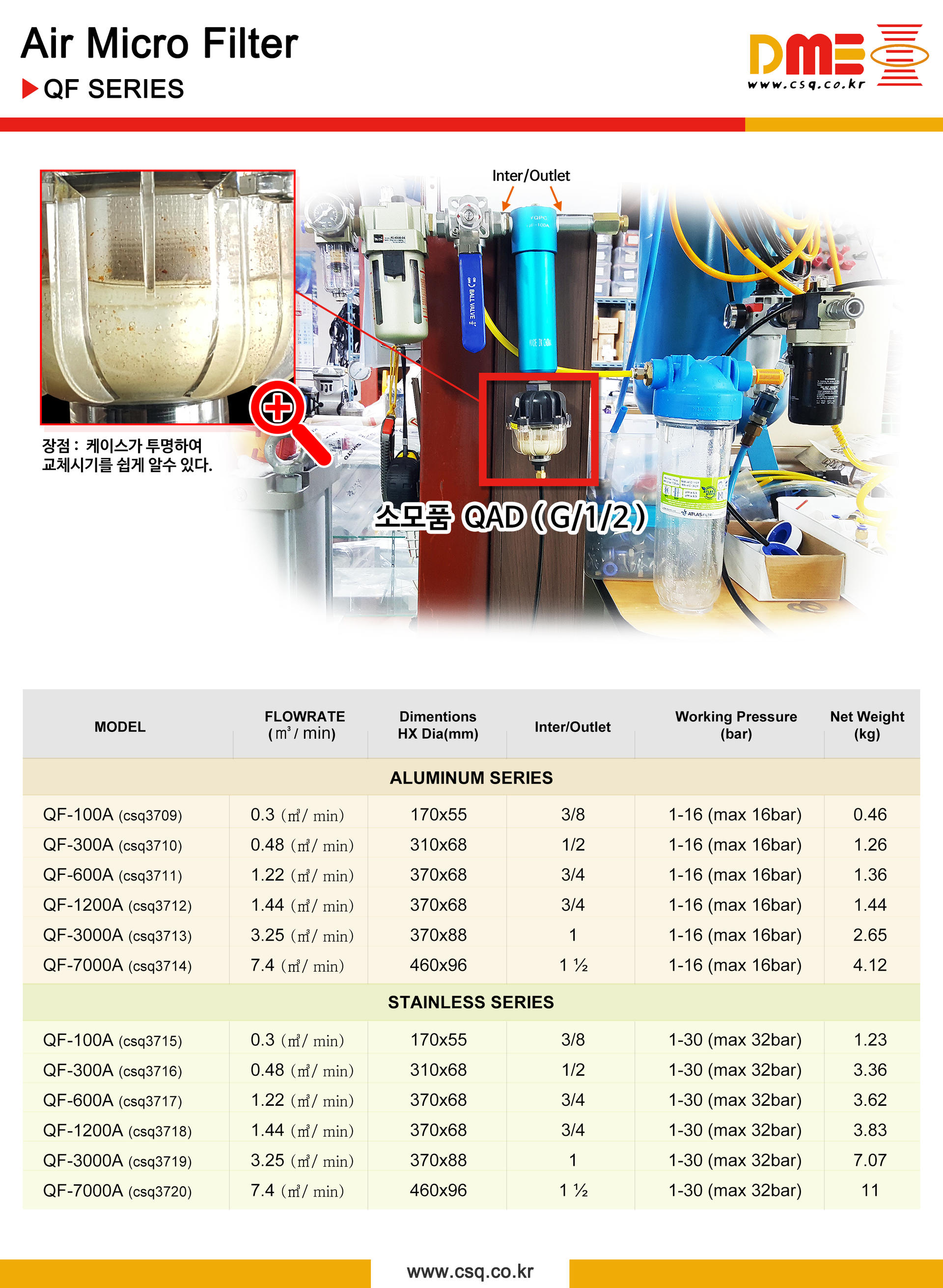

■모델별 규격 및 나사산(접속구경) 비교

처리 유량(m³/min)과 배관 연결 규격에 따라 규격이 나뉩니다.

■주요 용도 및 설치 위치

1. 설치 위치: 에어 콤프레샤 후단, 에어 드라이어 후단 또는 정밀 도장, 도금, 자동화 설비 전단

2. 권장 분야:

   • 에어 스프레이 도장 라인 (수분으로 인한 칠 들뜸 방지)

   • 정밀 공압 밸브 및 실린더 보호

   • 식품, 제약, 전자 부품 공정 등 건조한 에어가 필수적인 배관 라인

■OF시리즈 에어필티특징

●에어유량과압력에관계없이 수분을 99.998%제거●콤푸레샤, 에어필터, 스프레이, 여과기 수분제거

●전원이필요없고 에어배관에장착하여 완벽라게수분제거●오토트램을 외부에장착되어있어  유지보수가쉽다

●PE카트리지필타가있어 각종세균 및 이물질을 99%제거●에어필티재질은 알루미늄 과 스텐레스스틸로 선택할수있다

●필터 엘라멘트를 교환할 필요없이 반영구적 사용할 수 있다

●에어유량=(0.3m3/min)~(7.4m3/min)●에어배관=(G3/8 F)~(G11/2 F)

●QF100A ●QF300A●QF600A ●QF1200A ●QF3000A ●QF7000A
