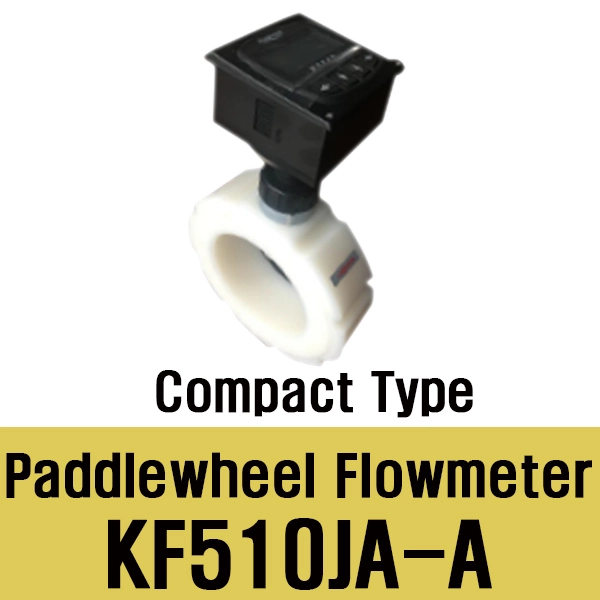

KF510JA-A(Compact Type)●(H2SO4)Paddlewheel Flowmeter●(H2SO4)(황산용)패들휠 플로우메타●(PVDF)디지털 플로우메타●(PVDF)디지털 유량계●(DIN32mm-DIN250mm)●(JIS 10K 32mm-JIS 10K 250mm)●(ANSI 150# 32mm-ANSI 150# 250mm)●(8bar)●(KIO)

KIO 전체 카탈로그 KF510JA 카탈로그

KF510 매뉴얼 KF510 약식 매뉴얼 통신프로토콜

●KF510JA-A (JA Compact Flow meter)

●(power=24VDC  or  Battery)

●KF510 (output=4~20mA + pulse + RS485) (alarm=High + Low)

●(Flang=DIN / JIS10K / ANSI120#)

●KF510JA-B (JA Compact  Flow meter) (Medium=H2S04,water)

●(sensor material=PVDF) (Impeller=PVDF) (seal ring=viton,EPDM)

●(power=24VDC) (pressure=0.8MPa) (TEMP=-20C~80C)

●(lntallation=JA Wafer) (Flang=DIN) (flow unit=m3/h)

●KF510 (output=4~20mA + pules + RS485) (aiarm=High + LOW)

●KF510JA-A-DN32-1-AF-2-5-6 (flangDIN 32mm)

●KF510JA-A-DN40-1-AF-2-5-6 (flangDIN 40mm)

●KF510JA-A-DN50-1-AF-2-5-6 (flangDIN 50mm)

●KF510JA-A-DN65-1-AF-2-5-6 (flang DIN 65mm)

●KF510JA-A-DN80-1-AF-2-5-6 (flangDIN 80mm)

●KF510JA-A-DN100-1-AF-2-5-6 (flang DIN 100mm)

●KF510JA-A-DN125-1-AF-2-5-6 (flang DIN 125mm)

●KF510JA-A-DN150-1-AF-2-5-6 (flang DIN 150mm)

●KF510JA-A-DN200-1-AF-2-5-6 (flang DIN 200mm)

●KF510JA-A-DN250-1-AF-2-5-6 (flang DIN 250mm)

●KF510JA-B (JA Compact Flow meter) (Medium=H2S04,water)

●(sensor material=PVDF) (Impeller=PVDF) (seal ring=viton, EPDM)

●(power=24VDC) (pressure=0.8MPa)  (TEMP=-20C~80C)

●(lntallation=JA Wafer) (Flang=JIS10K) (flow unit=m3/h)

●KF510 (output=4~20mA + pules + RS485) (aiarm=High + LOW)

●KF510JA-A-DN32-2-AF-2-5-6 (Flang=JIS10K 32mm)

●KF510JA-A-DN40-2-AF-2-5-6 (Flang=JIS10K 40mm)

●KF510JA-A-DN50-2-AF-2-5-6 (Flang=JIS10K 50mm)

●KF510JA-A-DN65-1-AF-2-5-6 (Flang=JIS10K 65mm)

●KF510JA-A-DN80-2-AF-2-5-6 (Flang=JIS10K 80mm)

●KF510JA-A-DN100-2-AF-2-5-6 (Flang=JIS10K 100mm)

●KF510JA-A-DN125-2-AF-2-5-6 (Flang=JIS10K 125mm)

●KF510JA-A-DN150-2-AF-2-5-6 (Flang=JIS10K 150mm)

●KF510JA-A-DN200-2-AF-2-5-6 (Flang=JIS10K 200mm)

●KF510JA-A-DN250-2-AF-2-5-6 (Flang=JIS10K 250mm)

●KF510JA-B (JA Compact Flow meter) (Medium=H2S04,water)

●(sensor material=PVDF) (Impeller=PVDF) (seal ring=viton, EPDM)

●(power=24VDC) (pressure=0.8MPa)  (TEMP=-20C~80C)

●(lntallation=JA Wafer) (Flang=ANSI 150#) (flow unit=m3/h)

●KF510 (output=4~20mA + pules + RS485) (aiarm=High + LOW)

●KF510JA-A-DN32-3-AF-2-5-6 (Flang=ANSI 150# 32mm)

●KF510JA-A-DN40-3-AF-2-5-6 (Flang=ANSI 150# 40mm)

●KF510JA-A-DN50-3-AF-2-5-6 (Flang=ANSI 150# 50mm)

●KF510JA-A-DN65-3-AF-2-5-6 (Flang=ANSI 150# 65mm)

●KF510JA-A-DN80-3-AF-2-5-6 (Flang=ANSI 150# 80mm)

●KF510JA-A-DN100-3-AF-2-5-6 (Flang=ANSI 150# 100mm)

●KF510JA-A-DN125-3-AF-2-5-6 (Flang=ANSI 150# 125mm)

●KF510JA-A-DN150-3-AF-2-5-6 (Flang=ANSI 150# 150mm)

●KF510JA-A-DN200-3-AF-2-5-6 (Flang=ANSI 150# 200mm)

●KF510JA-A-DN250-3-AF-2-5-6 (Flang=ANSI 150# 250mm)

■KIO KF510JA는 패들휠(Paddlewheel) 센서를 탑재하여 액체의 순간 유량 및 적산 유량을 표시하는 디지털 유량계입니다. 화학 약품, 수처리 시설, 반도체 및 일반 공업용 유체 배관 라인에 폭넓게 적용됩니다.

■주요 사양 및 특징

• 측정 방식: 패들휠(Paddlewheel) 임펠러 유속 감지 방식

• 표시 기능: LCD 백라이트 디스플레이 (순간 유량 / 적산 유량 동시 표시)

• 설치 형태:

  • 일체형 (Compact): 센서 위에 디스플레이가 바로 결합된 형태

  • 분리형 (Remote): 센서와 디스플레이 제어부를 케이블로 연장하여 판넬에 매립 장착하는 형태

• 주요 재질: PP, PVDF 등 내화학성 수지 바디 옵션 제공 (부식성 유체 대응)

• 신호 출력: 4~20mA 아날로그 출력, 펄스(Pulse) 출력, 릴레이 알람 접점 출력 지원

• 전원 사양: DC 24V (외부 전원 타입)

■선택 및 설치 시 고려사항

• 배관 규격: 파이프 직경(DN15~DN50 이상) 및 연결 방식(소켓, 플랜지, 피팅 타입) 확인 필요

• 유체 종류: 부식성 화학약품의 경우 접액부 재질(PP/PVDF)과 O-ring 재질(Viton/EPDM) 선정 필수
