KF510JA-B(Remote Type)●(H2SO4)Paddlewheel Flowmeter●(H2SO4)(황산용)패들휠 플로우메타●(PVDF)디지털 플로우메타●(PVDF)디지털 유량계●(DIN32mm-DIN250mm)●(JIS 10K 32mm-JIS 10K 250mm)●(DIN32mm~DIN250mm)●(8bar)●(KIO)

KIO 전체 카탈로그 KF510JA 카탈로그

KF510 매뉴얼 KF510 약식 매뉴얼 통신프로토콜

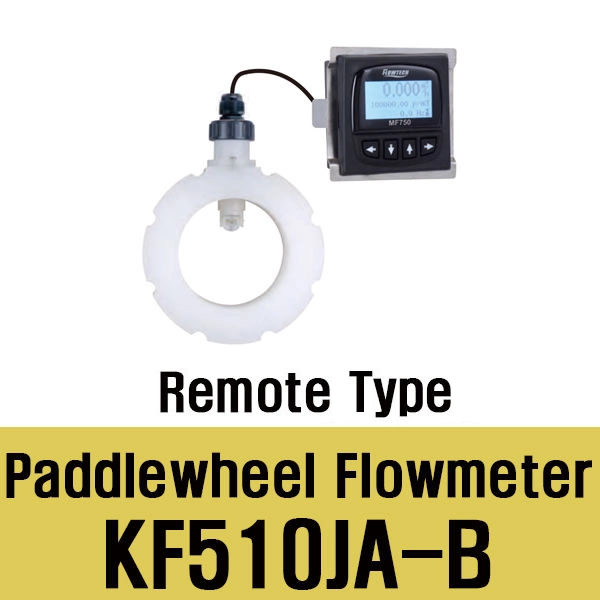

●KF510JA-B (JA Remote  Flow meter)

●(power=24VDC or Battery)

●KF510 (output=4~20mA + pulse + RS485) (alarm=High=Low)

●(Flang=DIN,  JIS10K,  ANSI120#)

●KF510JA-B (JA Remote Flow meter) (Medium=H2S04,water)

●(sensor material=PVDF) (Impeller=PVDF) (seal ring=viton, EPDM)

●(power=24VDC) (pressure=0.8MPa)  (TEMP=-20C~80C)

●(lntallation=JA Wafer) (Flang=DIN) (flow unit=m3/h)

●KF510 (output=4~20mA + pules + RS485) (aiarm=High + LOW)

●KF510JA-B-DN32-1-AF-2-5-6 (flangDIN 32mm)(csq3823)

●KF510JA-B-DN40-1-AF-2-5-6 (flangDIN 40mm) (csq3824)

●KF510JA-B-DN50-1-AF-2-5-6 (flangDIN 50mm) (csq3825)

●KF510JA-B-DN65-1-AF-2-5-6 (flang DIN 65mm) (csq3826)

●KF510JA-B-DN80-1-AF-2-5-6 (flangDIN 80mm) (csq3827)

●KF510JA-B-DN100-1-AF-2-5-6 (flang DIN 100mm) (csq3828)

●KF510JA-B-DN125-1-AF-2-5-6 (flang DIN 125mm) (csq3829)

●KF510JA-B-DN150-1-AF-2-5-6 (flang DIN 150mm) (csq3830)

●KF510JA-B-DN200-1-AF-2-5-6 (flang DIN 200mm) (csq3831)

●KF510JA-B-DN250-1-AF-2-5-6 (flang DIN 250mm) (csq3832)

●KF510JA-B (JA Remote Flow meter) (Medium=H2S04,water)

●(sensor material=PVDF) (Impeller=PVDF) (seal ring=viton, EPDM)

●(power=24VDC) (pressure=0.8MPa)  (TEMP=-20C~80C)

●(lntallation=JA Wafer) (Flang=JIS10K) (flow unit=m3/h)

●KF510 (output=4~20mA + pules + RS485) (aiarm=High + LOW)

●KF510JA-B-DN32-2-AF-2-5-6 (Flang=JIS10K 32mm)

●KF510JA-B-DN40-2-AF-2-5-6 (Flang=JIS10K 40mm)

●KF510JA-B-DN50-2-AF-2-5-6 (Flang=JIS10K 50mm)

●KF510JA-B-DN65-1-AF-2-5-6 (Flang=JIS10K 65mm)

●KF510JA-B-DN80-2-AF-2-5-6 (Flang=JIS10K 80mm)

●KF510JA-B-DN100-2-AF-2-5-6 (Flang=JIS10K 100mm)

●KF510JA-B-DN125-2-AF-2-5-6 (Flang=JIS10K 125mm)

●KF510JA-B-DN150-2-AF-2-5-6 (Flang=JIS10K 150mm)

●KF510JA-B-DN200-2-AF-2-5-6 (Flang=JIS10K 200mm)

●KF510JA-B-DN250-2-AF-2-5-6 (Flang=JIS10K 250mm)

●KF510JA-B (JA Remote Flow meter) (Medium=H2S04,water)

●(sensor material=PVDF) (Impeller=PVDF) (seal ring=viton, EPDM)

●(power=24VDC) (pressure=0.8MPa) (TEMP=-20C~80C)

●(lntallation=JA Wafer) (Flang=ANSI 150#) (flow unit=m3/h)

●KF510 (output=4~20mA + pules + RS485) (aiarm=High=LOW)

●KF510JA-B-DN32-3-AF-2-5-6 (Flang=ANSI 150# 32mm)

●KF510JA-B-DN40-3-AF-2-5-6 (Flang=ANSI 150# 40mm)

●KF510JA-B-DN50-3-AF-2-5-6 (Flang=ANSI 150# 50mm)

●KF510JA-B-DN65-3-AF-2-5-6 (Flang=ANSI 150# 65mm)

●KF510JA-B-DN80-3-AF-2-5-6 (Flang=ANSI 150# 80mm)

●KF510JA-B-DN100-3-AF-2-5-6 (Flang=ANSI 150# 100mm)

●KF510JA-B-DN125-3-AF-2-5-6 (Flang=ANSI 150# 125mm)

●KF510JA-B-DN150-3-AF-2-5-6 (Flang=ANSI 150# 150mm)

●KF510JA-B-DN200-3-AF-2-5-6 (Flang=ANSI 150# 200mm)

●KF510JA-B-DN250-3-AF-2-5-6 (Flang=ANSI 150# 250mm)

■KIO KF510JA-B는 황산($\text{H}_2\text{SO}_4$) 및 강산성 화학 유체 계측을 위한 삽입형(Insertion Type) 분리형 패들휠 유량계입니다.

기존의 파이프 일체형 센서(KF510VA)와 달리 대구경 배관에 센서를 삽입하는 방식(Insertion Sensor)을 적용하여, DN15부터 DN400 이상의 중·대형 배관라인까지 경제적으로 유량을 측정할 수 있습니다.

■품번 구성 해독 (Model Code Breakdown)

■핵심특징

• 핵심 특징 및 설치 구조 대구경 배관 적용: 파이프 전체를 교체하지 않고 T-피팅(Tee)이나 새들(Saddle)을 통해 배관 측면에 삽입 설치하므로 대형 배관의 자재비를 크게 절감합니다.

• 분리형 원격 모니터링(-B): 강산성 유체가 흐르는 배관과 변환기(KF510 LCD 디스플레이)를 분리하여 제어반이나 안전한 공간에서 관측할 수 있습니다.

• 우수한 내식성: 유체가 닿는 접액부가 PVDF, 세라믹(Ceramic Shaft), Viton/Kalrez O-링으로만 구성되어 강황산 반응에 뛰어난 내구성을 발휘합니다.

■주요 기술 사양

• 적용 배관 구경: DN15 ~ DN400 (배관 크기에 따라 센서 팁 길이 선택)

• 유속 범위: 0.3~6.0m/s

• 측정 정밀도: 1.0~%~1.5% FS

• 사용 압력 및 온도: 10bar 최대80c

• 방수 등급: IP65 (센서부 IP68 대응 선택 가능)

• 출력 사양: 4~20mA, Pulse, RS485 (선택 옵션)

■현장 설치 시 체크포인트

1. 삽입 깊이(Insertion Depth): 정확한 측정을 위해 배관 내경의 12% 위치(유속 평균 지점)에 패들휠 중심이 위치하도록 삽입 깊이를 정확히 세팅해야 합니다.

2. 직관부 확보: 유속 분포의 안정화를 위해 센서 전단 minimum 10D, 후단 minimum 5D 이상의 직관부를 유지하십시오.
