(liquid,GPM,LPM)●Z-6010 water●Z-6011●Z-6012(단종)●Z-6013●Z-6014●Z-6015●Z-6016●Pipeline liquid Flow meter●Acrylic Flow Meter●판넬 밸브식 아크릴 유량계●파이프라인 액체 플로우 메타●(~28GPM/~100LPM)●(1/2~NPT1)●(KIO)

KIO 전체 카탈로그 Z-60 카탈로그

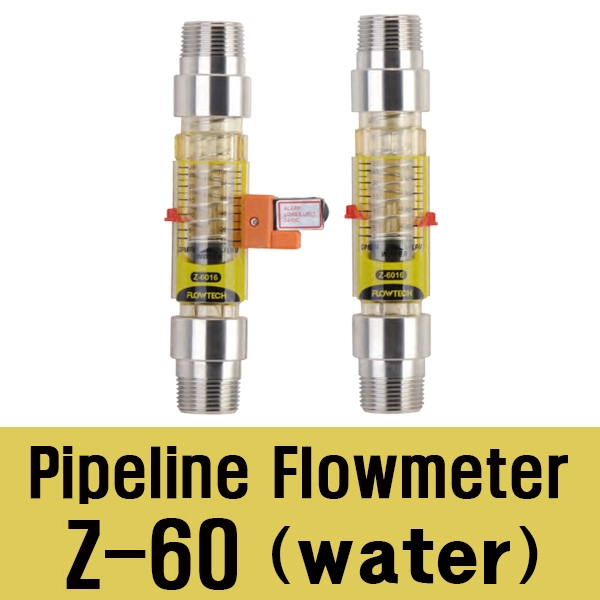

●(2 alarm  Switch, Pipeline water Flow meter)

(temp=0~100c)  (body block material   PSU=20bar) (connection=SUS304) (accuracy=6%)

● Z-6011A-(0.5~7GPM + 2~25LPM)-(water)-F-S1/2 FNPT-C-(20bar) (1/2 FNPT) (csq4366)

● Z-6011A-(0.5~7GPM + 2~25LPM)-(water)-F-S3/4 FNPT-C-(20bar) (3/4 FNPT) (csq5191)

● (단종)Z-6012A- (0.5~9GPM + 2~35LPM)-(water)-F-S1/2 FNPT-C-20bar (1/2 FNPT)

● (단종)Z-6012A- (0.5~9GPM + 2~35LPM)-(water)-F-S3/4 FNPT-C-20bar (3/4 FNPT)

● Z-6013A- (1~13GPM + 3~50LPM)-(water)-F-S1/2 FNPT-C-20bar (3/4 FNPT)

● Z-6013A- (1~13GPM + 3~50LPM)-(water)-F-S3/4 FNPT-C-20bar (3/4 MNPT) (csq5247)

● Z-6014A-(3~16GPM  + 10~60LPM)-(water)-F-S3/4 MNPT-C-20bar (1/2 MNPT)

● Z-6014A-(3~16 GPM  + 10~60LPM)-(water)-F-S3/4 MNPT-C-20bar (3/4 MNPT) (csq4365)

● Z-6015A-(4~22GPM  + 15~80LPM)-(water)-F-S3/4 MNPT-C-20bar (3/4MNPT)

● Z-6015A-(4~22GPM  + 15~80LPM)-(water)-F-S1 MNPT-C-20bar (1 MNPT) (csq5562)

● Z-6016A-(5~28GPM  + 20~100LPM)-(water)-F-S3/4 MNPT-C-20bar (3/4MNPT)

● Z-6016A-(5~28GPM  + 20~100LPM)-(water)-F-S1 MNPT-C-20bar (1 MNPT)

■(no alarm Pipeline water Flow meter )

(temp=0~100c) (body block material   PSU=20bar) (connection=SUS 304) (accuracy=6%)

■Z-6010-(0.2~2GPM + 1~7LPM)-water-P-S1/2 F NPT-(10bar) (1/2 MNPT)

■Z-6011-(0.5~5GPM + 2~20LPM)-water-P-S1/2 F NPT-(10bar) (1/2 MNPT)

■Z-6012-(1~7GPM + 3~25LPM)-water-P-S1/2 F NPT-(10bar) (NPT1/2  MNPT)

■Z-6013-(1~10 GPM + 4~35LPM)-water-P-S1/2 F NPT-(10bar) (1/2 MNPT)

■Z-6014-(1~16GPM + 5~60LPM)-water-P-S1/2FNPT-(10bar) (1/2 MNPT)

■Z-6015-(3~20GPM + 10~70LPM)-water-P-S3/4 F NPT-(10bar) (3/4 MNPT)

■Z-6015-(3~20GPM + 10~70LPM)-water-P-S1 F NPT-(10bar) (1  MNPT) (csq5246)

■Z-6016-(4~28GPM + 10~100LPM)-water-P-S3/4 F NPT-(10bar) (NPT3/4  MNPT)

■Z-6016-(4~28GPM + 10~100LPM)-water-P-S1 F NPT-(10bar) (NPT1  MNPT)

■KIO Z-6010 / 6011 / 6013 / 6014 / 6015 / 6016 시리즈는 판넬 매립 장착용으로 설계된 대형 아크릴 면적식 유량계(Rotameter) 라인업입니다.

Z-6000번대 시리즈는 수처리 및 산업용 가스 라인의 대유량 모니터링에 주로 사용되며, 모델 번호 숫자가 올라갈수록 배관 연결 구경과 측정 유량 용량이 커집니다.

■Z-6010 ~ Z-6016 모델별 규격 및 비교

※ 하단 조절 밸브 적용 여부에 따라 품번 뒤에 'T' 또는 'ZT' 부호가 추가됩니다.

■공통 핵심 사양

• 몸체 재질: 고명도 투명 아크릴 수지 (PMMA) - 절삭 가공 및 일체형 눈금

• 피팅/접액부 재질: Brass(황동+니켈도금) 기본 / Stainless Steel (SUS316), PVC, ABS 옵션

• 플로트(Float) 재질: Stainless Steel 316, PTFE 등

• 사용 환경: 최고 압력 0.6 MPa (6 bar) / 사용 온도 0℃ ~ 60℃

• 정밀도: ±4% FS

■선택 및 작업 시 고려사항

• 수직 90도 설치: 내부 플로트가 유체 상승력과 중력의 균형으로 작동하므로 판넬 설치 시 수직 상태를 정확히 유지해야 측정 오차나 카트리지 걸림이 발생하지 않습니다.

• 유체 타입 지정: 동일한 외형 모델이라도 액체(Water)용과 기체(Air/가스)용은 눈금 스케일과 캘리브레이션 기준이 전혀 다르므로 유체 종류를 확인해야 합니다.

• 화학 약품 주의: 아크릴(PMMA) 특성상 강산, 강알칼리, 유기용제(아세톤, 알코올류, 테너 등) 노출 시 바디 균열(크랙) 및 변형이 발생할 수 있습니다.
