(Liquid,GPM,LPM)Z-6501●Z-6502●Z-6504●(Z6501,Z6502,Z6504)●Acrylic Flow Meter●판넬 밸브식 아크릴 유량계●water Pipeline Flow meter●water Flow meter●액체 유량계●파이프 라인 플로우 메타●(water=10~100GPM/40~400GPM)●(11/2~2)●(KIO)

KIO 전체 카탈로그 Z-65 카탈로그

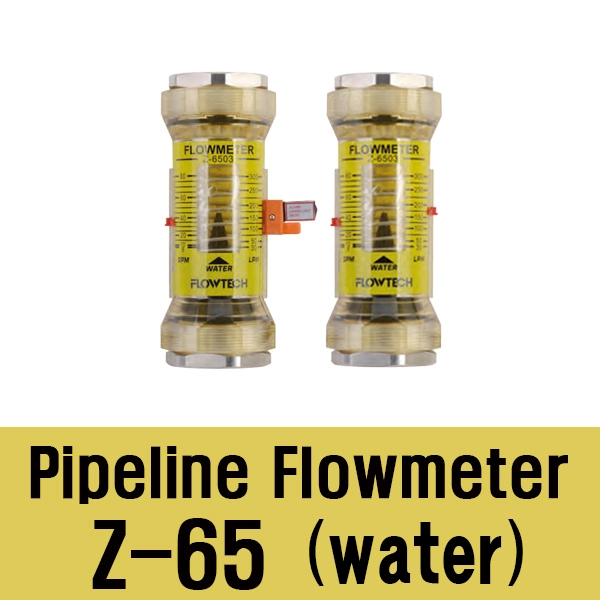

●(water) Pipeline Flowmeter (6%)

(TEMP body block PC=0~60C) (TEMP body block  PSU=0~100C)

(pressure body block PC=10bar) (pressure body block  PSU=20bar)

(conection=PVC) or SUS304)

●Z-6501 (3~25 GPM + 12~90LPM water) (NPT11/2 Female)

●Z-6501 (3~25 GPM + 12~90LPM water) (NPT2 Female )

●Z-6502 (5~50 GPM + 20~200LPM water) (NPT11/2 Female)

●Z-6502 (5~50 GPM + 20~200LPM water) (NPT2 Female)

●Z-6503 (8~80 GPM + 30~300LPM water) (NPT11/2 Female)

●Z-6503 (8~80 GPM + 30~300LPM water) (NPT2 Female)

●Z-6504 (10~100 GPM + 40~400 LPM water) (NPT11/2 Female)

●Z-6504 (10~100 GPM + 40~400 LPM water) (NPT2 Female)

■KIO Z-6500 시리즈(Z-6501 / Z-6502 / Z-6504)는 판넬 전면에 매립 장착하거나 배관 라인에 직접 연결하여 사용하는 아크릴 면적식 유량계(Rotameter) 라인업입니다. 하단에 정밀 조절 밸브(Needle Valve)가 결합되어 있어 유량 모니터링과 밸브 제어를 한 장치에서 처리할 수 있습니다.

■Z-6500 시리즈 주요 사양 및 특징 비교

■공통 핵심 사양

• 몸체 재질: 고명도 투명 아크릴 수지 (PMMA) – 정밀 절삭 가공으로 유량 눈금 시인성 우수

• 피팅 및 밸브 재질: Brass (황동 + 니켈 도금) 기본 / Stainless Steel (SUS316), PVC 옵션

• 플로트(Float) 재질: Stainless Steel 316, Agate(마노), PTFE

• 사용 환경: 최고 압력 0.6 MPa (6 bar) 이하 / 최고 온도 60℃ 이하

• 정밀도: ±4% FS

■선택 및 작업 시 고려사항

• 수직 90도 설치: 내부 플로트가 유체 상승력과 중력의 균형으로 부상하는 방식이므로 판넬 고정 시 수직 축을 정밀하게 맞추어야 내부 마찰 오차가 발생하지 않습니다.

• 유체 성상 확인: 액체(Water)용과 기체(Air/N2/가스)용은 눈금 스케일 단위(GPM, LPM, m³/h 등) 및 캘리브레이션 기준이 완전히 다르므로 사용 유체에 맞는 눈금판인지 확인해야 합니다.

• 화학 약품 주의: 아크릴 수지 특성상 강산, 강알칼리, 유기용제(아세톤, 알코올류, 메탄올 등) 노출 시 바디 백화 및 균열(크랙)이 발생할 수 있으므로 일반 청수 및 불활성 가스 라인에 권장됩니다.
