●Air booster unit with KOSHA Tank 40L

●WTSA160-2T-DAT40L (tank max pressure=9.9Bar)  (csq3700)

(at 5bar flow=3000L/min ANR) (at 5bar 토출유량=80L/min)

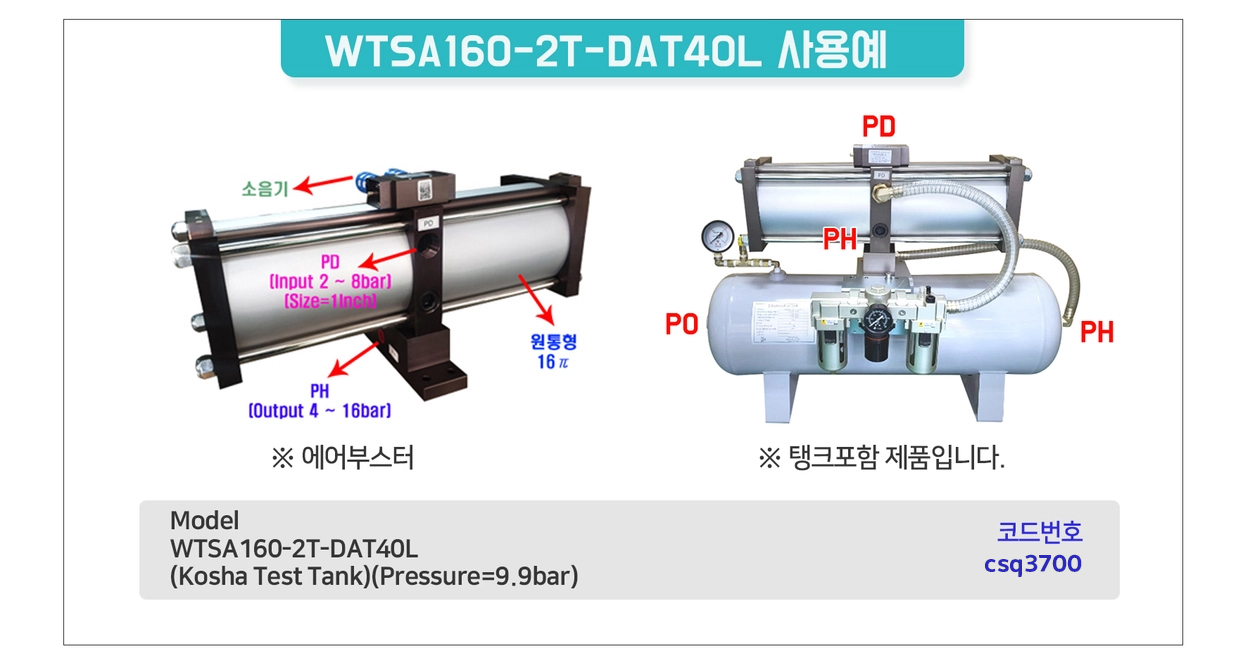

●Air Booste=(WTSA160-2) (Ratio=2:1)

●KOSHA Tank=(DAT40L-AL) (max pressure=9.9bar)

●PD=(air input pressure=2~8bar)

●PH=(air output pressure=4~16bar)

●PO=(air output pressure=1~9.9bar)

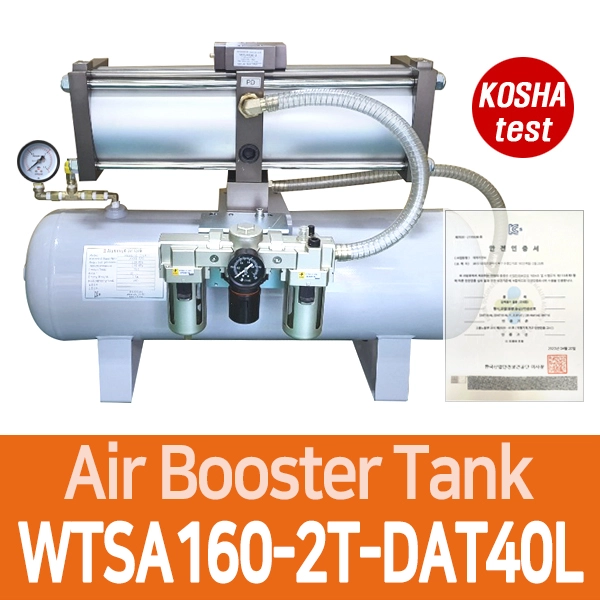

■WTSA160-2T-DAT40L은 공기 압력 증압기(Air Booster)와

40리터 KOSHA 검사품 에어탱크가 결합된 일체형 에어 부스터 유니트입니다.

공장 라인의 공기 압력이 부족하거나 특정 장비의 파워 보충이 필요할 때 압력을 2배로 올려 안정적으로 공급합니다

■주요 사양 및 특징

●증압 비율 (Boost Ratio): 2:1 (입력 압력 대비 출력 압력 2배 증압)

●구동 압력 (Drive Air Input): 2 ~ 8 bar

●최대 토출 압력 (Max Output Pressure): 최대 16 bar

●탱크 최고 사용 압력: 9.9 bar (KOSHA 한국산업안전보건공단 검사 인증 탱크 사용)

●토출 유량 성능: 5 bar 입력 기준 약 80 L/min (공기 소비 유량 약 3,000 L/min ANR)

●탱크 용량: 40 리터

■작동 방식 및 장점

●자동 압력 제어: 설정한 증압 비율에 따라 목표 압력에 도달하면 부스터가 자동으로 정지하여 압력을 유지합니다.

에어 사용이나 누출로 압력이 떨어지면 다시 자동으로 동작하여 최고 압력을 유지합니다.

●전기 불필요: 별도의 전기 배선 없이 에어 라인 연결만으로 오토매틱 밸브에 의해 자동 작동하므로

방폭 구역이나 야외 현장에서도 안전하게 사용 가능합니다.

●안전밸브시험기 ●밸브기밀시험기 ●파열시험기

●에어파워부족 전원 불필요 방폭 지역에서 에어 증압이 필요할때

●에어라인 압력저하에 따른 파워부족을 에어부스터로  증압하여 파워보충

■WTSA 160-2T series 특징

에어만 공급하면 Automatic Valve 장치에 의해 에어부스터가 자동으로 작동하여 펌핑한다.

증압 비율에 따른 압력이 도달하면 에어부스터는 자동으로 정지하고,

이때 회로내에 압력은 유지되며 에어사용, 또는 Leak (누유) 로 압력 저하되면

에어부스터가 자동으로 작동하여 펌핑되고최고 압력을 유지한다.
