(SUS)CS720W-XY-3800H-SUS●CS720W-XY-3800L-SUS●CS720W-XY3800H-SUS●2/2way NC Timer Drain Valve●SUS Timer Drain Valve●RFS 타이머 드레인 밸브●RFS 스텐레스 타이머 드레인 밸브●(G1/4 F~G1/2 F)●(0~16bar)●(0~80bar)●(RFS)

CS Series 카탈로그 CS Series 코드번호

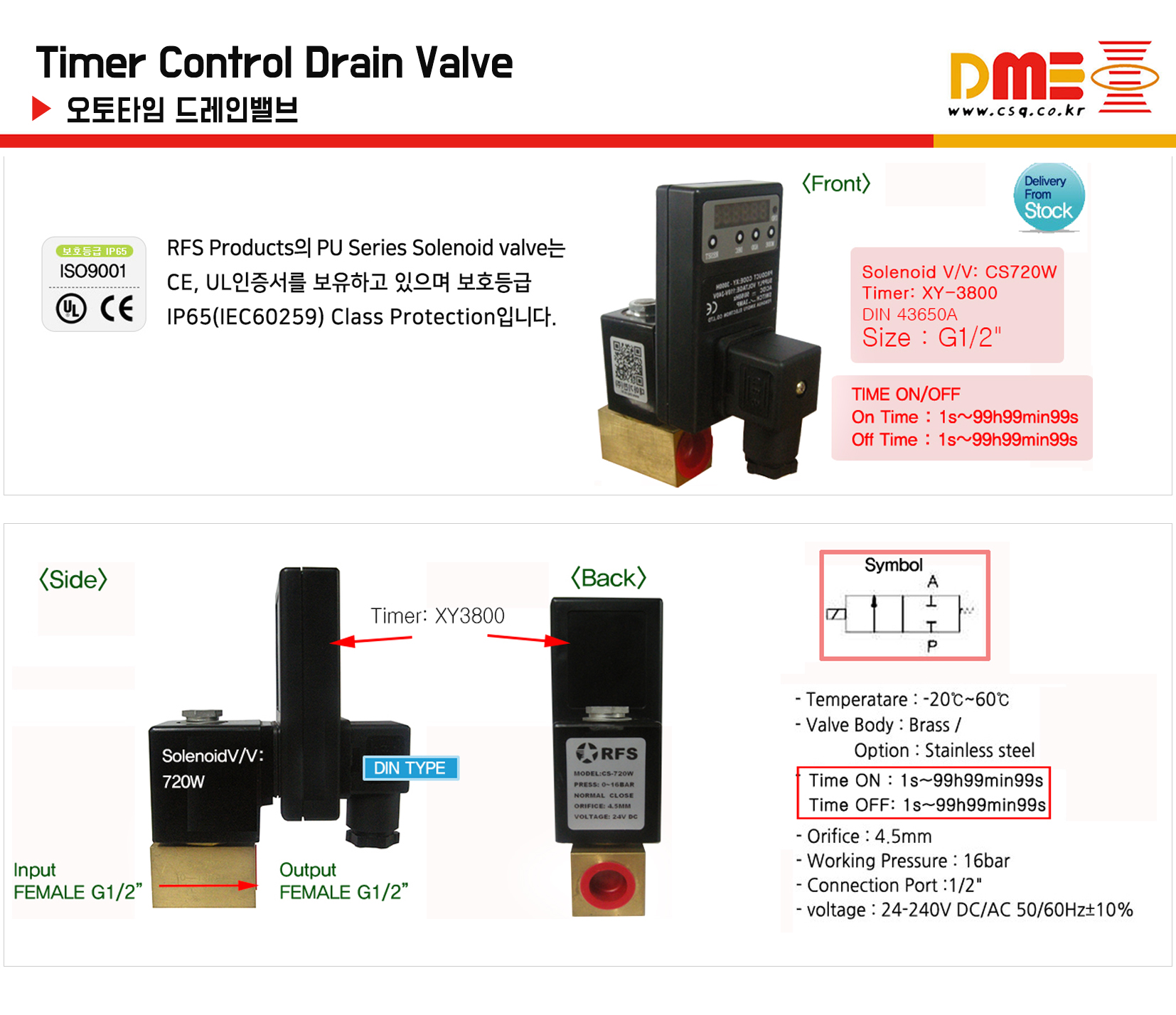

XY-3800H & XY-3800L 카탈로그 & 매뉴얼

●(2/2way, NC, SUS)

(Automatic drain valve with timer XY3800H, XY3800L) (16bar)

(body=SUS304) (seal=viton) (orifice=4.5mm)

●CS720W-15-(XY-3800H)-SUS-(16bar) -2D-AC220V (G1/2 F) (DME8246)

●CS720W-15-(XY-3800H)-SUS-(16bar)-1D-AC110V (G1/2 F) (DME6114)

●CS720W-15-(XY-3800L)-SUS-(16bar)-8D-DC24V (G1/2 F) (DME8247)

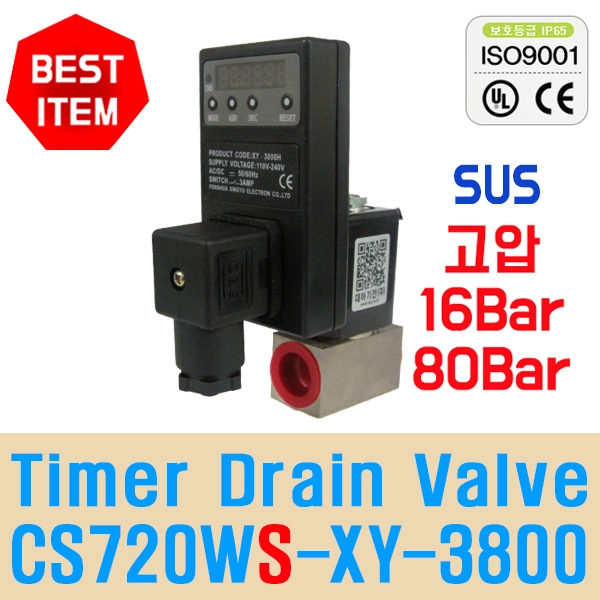

●(Only, 2/2way, NC, SUS, Solenoid valve) (CS720WS) (80bar, 16bar)

(body=SUS304) (seal=viton) (orifice=2mm)

●CS720WS-15-(SUS)-(orifice=2mm)-(80bar)-2D-AC220V (G1/2 F) (DME5986)

●CS720WS-15-(SUS)-(orifice=4.5mm)-(16bar)-2D-AC220V (G1/2 F) (DME5987)

●(only, Timer, XY-3800)

 ●XY-3800H (SB237)-(110~240V AC/DC)-(50~60Hz) ( DME5427)

(On Time=1sec~99h/50min/59sec)

(Off Time=1sec~99h/50min/59sec)

●XY-3800L (SB237)-(7~36V/AC DC)-(50~60Hz) (DME2048)

(On Time=1sec~99h/50min/59sec)

(Off Time=1sec~99h/50min/59sec)

■(적용 coil=SB256=AC220V , SB256=AC380V , SB257=DC24V)

■AC coil UL인증품가능

■RFS (알에프에스)의 (SUS) CS720W-XY-3800-SUS 시리즈 [(SUS) CS720W-08/15 + XY-3800H/L 일체형] 올 스테인리스 스틸 타이머 자동 드레인 밸브 사양 요약입니다.

본 제품은 밸브 바디 및 유체 접촉부 전체가 STS304 / STS316 스테인리스 스틸 소재로 제작되어 산성 응축수, 오일 및 화학 유체에 의한 내부 부식을 방지합니다. 슬림하고 일체감이 우수한 XY-3800 일체형 타이머 모듈이 결합되어 0~16 bar 표준형부터 최대 0~80 bar 초고압형(HP) 라인까지 대응하는 고내식성·고압용 오토 드레인 밸브(Stainless Steel Timer Control Drain Valve)입니다.

■타이머 모듈 전압 구분 (XY-3800H vs XY-3800L)

• CS720W-XY-3800H-SUS: 고전압용 타이머 모듈 결합형 (AC 110V ~ 240V 50/60Hz)

• CS720W-XY-3800L-SUS: 저전압용 타이머 모듈 결합형 (AC/DC 12V ~ 24V)

■주요 모델 및 배관 규격 구분

■주요 기술 사양 (Technical Specifications)

| 항목 | 표준형 (CS720W-08/15-XY-3800-SUS) | 초고RFS의 스테인리스 스틸(SUS) 타임 드레인 밸브 CS720W 시리즈 사양 및 상세 정보입니다. Air/Gas/Water/Oil 시스템, 특히 응축수 배출(Drain) 및 고압 환경에 적합하도록 설계된 2/2way NC(Normally Closed) 밸브입니다.

■주요 사양 및 모델 구분
