W-DA 카탈로그 W-DA 전체 매뉴얼

W-DA 매뉴얼(사용예)

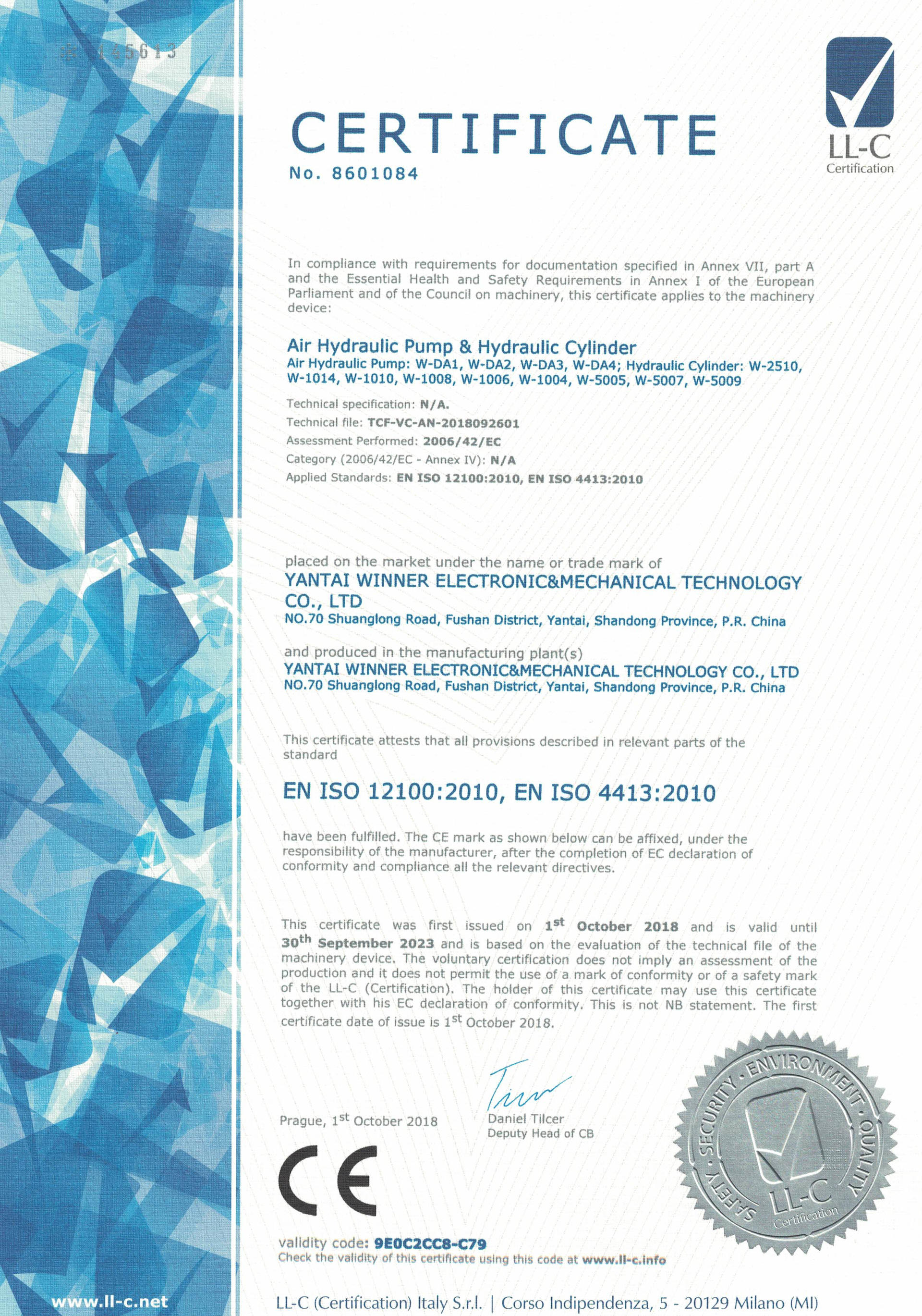

CE 인증서 W-DA 홍보자료

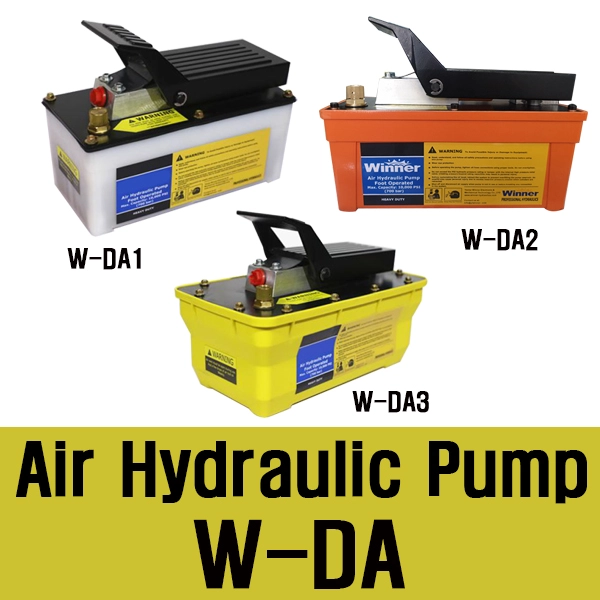

●(W-DA)  Air Hydraulic Pump (pressure=700bar)

●W-DA1 (White Color)  (CSQ3881)

●(Reservoir capacity=1.7L) (oil usable=1.6L) (oil=VG32 / VG46 / VG68)

●(Base Pump with Polyethylene)

●(air supply=3~8bar) (air supple port=NPT1/4 F) (oil port=NPT3/8 F)

●(W-DA)  Air Hydraulic Pump (Max output  pressure=700bar)

●W-DA2 (RED Color) (CSQ3882)

●(Reservoir capacity=1.7L) (oil usable=1.6L) (oil=VG32 / VG46 / VG68)

●(Pump with strong Aluminum reservoir)

●(air supply=3~8bar) (air supple port=NPT1/4 F) (oil port=NPT3/8 F)

●(W-DA)  Air Hydraulic Pump (pressure=700bar)

●W-DA3 (Yellow Color) (CSQ3883)

●(Reservoir capacity=2.4L) (oil usable=2.3L) (oil=VG32 / VG46 / VG68)

●(Pump with bigger Polyethylene)

●(air supply=3~8bar) (air supple port=NPT1/4 F) (oil port=NPT3/8 F)

●에어 유압 펌프 ●에어식 유압 발 펌프 ●에어 유압 발펌프 ●유압 펌프●유압실린더펌 프 ●자동 유압 펌프●유압 공구

●자동유압펌프 판금작기 ●유압프레스 에어 작기 ●에어펌프 ●유압 작키 ●유압 작기 ●유압 잭

■WINNER W-DA 시리즈(W-DA1, W-DA2, W-DA3)는 일반 공압(압축 공기)을 공급받아 최대 700 bar (10,000 PSI)의 초고압 유압을 생성하는 발판(Foot Pedal) 작동식 에어 유압 펌프 라인업입니다.

■모델별 비교 사양

■핵심 특징

• 700bar 초고압 형성: 6~8bar 수준의 일반 공장 압축 공기 라인만 연결하면 최대 700bar의 고압 유압을 출력하여 유압 잭, 리프터, 펀처, 파이프 벤더, 압착기 등을 구동합니다.

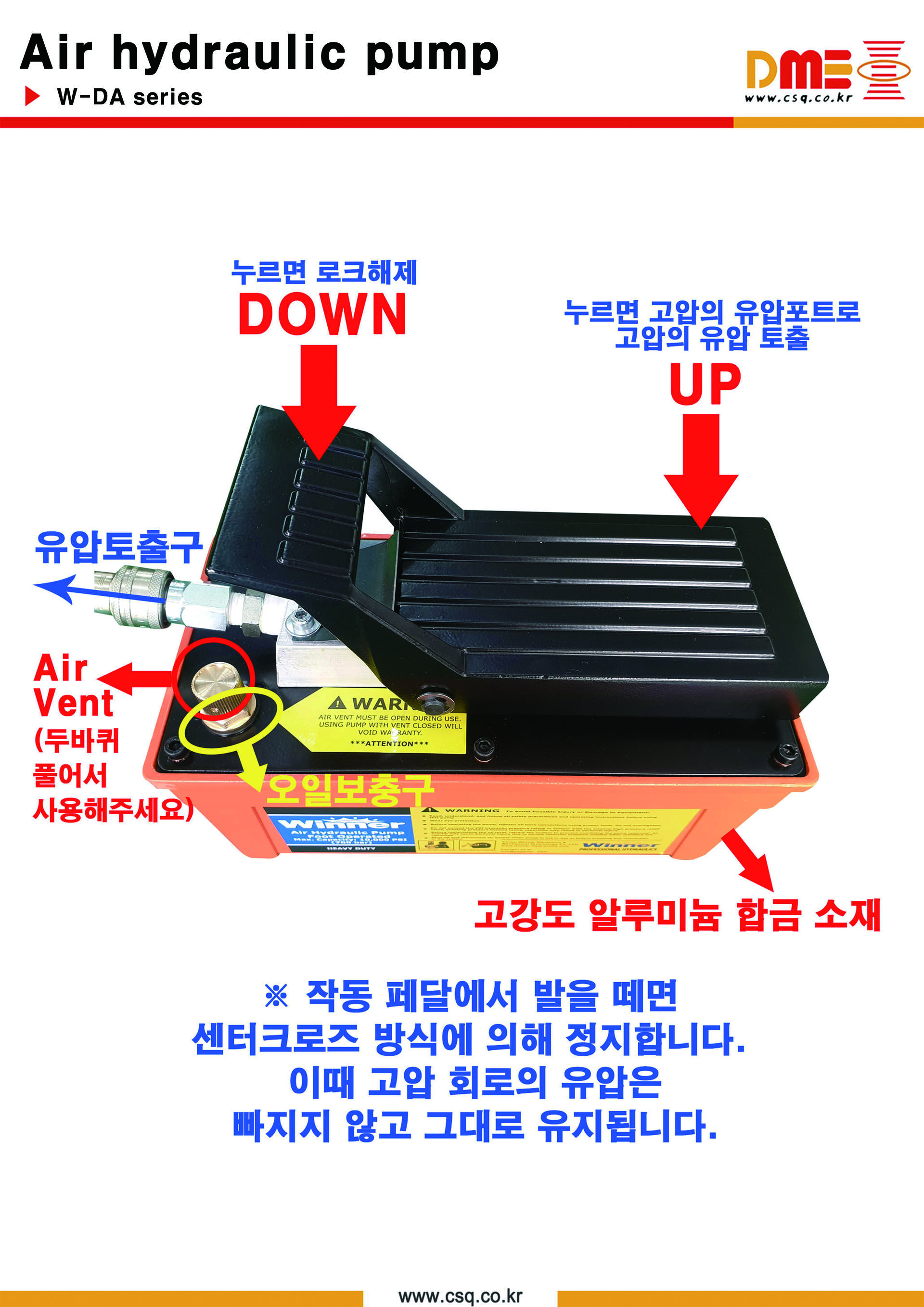

• 3단 풋 페달(Foot Pedal) 제어:

  • 전진(Advance): 페달을 깊게 누르면 공기가 공급되며 유압이 생성·토출됩니다.

  • 정지(Hold): 페달에서 발을 떼면 유압 압력이 유지됩니다.

  • 후진/리턴(Return): 페달의 뒷부분(릴리즈)을 누르면 내부 압력이 회수되어 유압 실린더가 복귀합니다.

• 안전 릴리프 밸브 내장: 설정된 최고 압력(700bar)에 도달하면 내부 과압 방지 밸브가 작동하여 설비 및 작업자 안전을 보호합니다.

• 적용 분야: 자동차 정비 공장(프레임 교정, 잭 작업), 산업용 유압 툴 구동, 공작기계 클램핑 장치, 현장 출장용 초고압 유압원.
