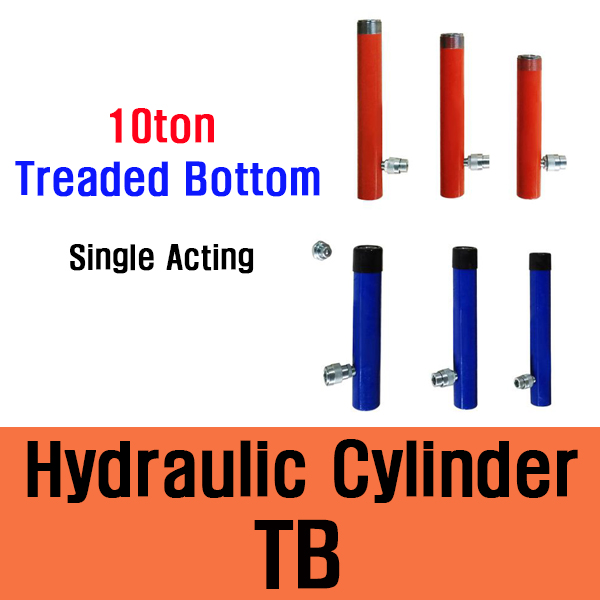

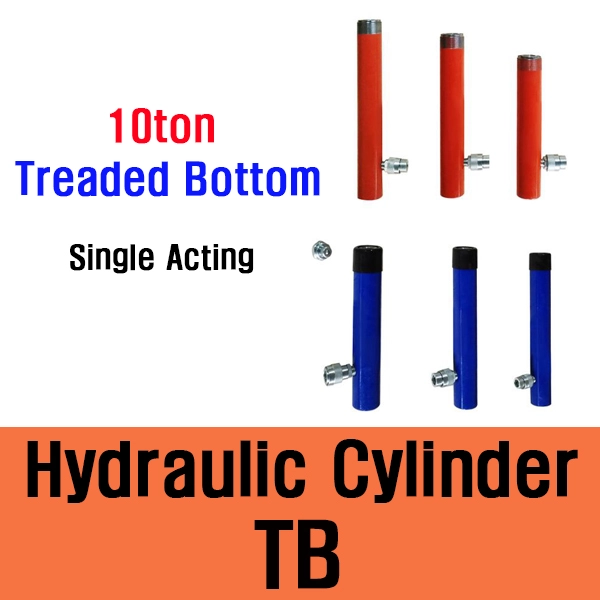

(10ton)(TB type)(Treaded Bottom)●1006TB●1008TB●1010TB●(10ton Treaded Bottom type)Single Acting Hydraulic Cylinder●(Treaded Bottom type)싱글 액팅 하이드로릭 실린더●(10ton)(700bar)●(DME,Winner)

TB  카탈로그

●(10ton) (TB type Treaded Bottom type) (700bar)

●(TB type) Single Acting Hydraulic Cylinder

●1006TB (10ton) (stroke=6 inch / 152.4mm) (CSQ3957)

(Retracted Height=292mm) (Extended Height=448mm)

(Outside Dia=57mm) (oil capacity=248 cu.cm)

(Piston Rod Thread Inch=NPT 1 1/4 -11 1/2)

(Internal Base Thread Inch=NPSM 1 1/4 -11 1/2)

●(10ton) (TB type Treaded Bottom type) (700bar)

●(TB type) Single Acting Hydraulic Cylinder

●1010TB (10ton) (stroke=10 inch / 254mm) (csq3969)

(Retracted Height=394mm) (Extended Height=651mm)

(Outside Dia=57mm) (oil capacity=408 cu.cm)

(Piston Rod Thread Inch=NPT 1 1/4 - 11 1/2)

(Internal Base Thread Inch=NPSM 1 1/4 - 11 1/2)

●1008TB (10ton) (stroke=8 inch/203.2mm)

(Retracted Height=342mm) (Extended Height=545mm) (Outside Dia=57mm)

(Piston Rod Thread Inch=NPT 1 1/4 - 11 1/2) (Internal Base Thread Inch=NPSM 1 1/4 -11 1/2)

■WINNER 1000TB 시리즈(1006TB, 1008TB, 1010TB)는 10톤(Ton) 능력을 갖춘 700bar 초고압 단동형(Single Acting) 유압 실린더 라인업입니다. 바디 외경 및 하부에 스크류 나사산 처리(Threaded Body/Bottom)가 되어 있어 구조물이나 전용 지그(Jig)에 직접 screw 체결 방식으로 강력하게 고정할 수 있습니다.

WINNER W-DA 시리즈 700bar 에어 유압 펌프와 직결하여 클램핑, 인상, 압착 작업 등에 널리 활용됩니다.

■모델별 비교 사양

■핵심 특징

• 스트로크(행정 거리)별 선택성: 모델명의 끝자리에 따라 6인치(150mm), 8인치(200mm), 10인치(250mm)의 다양한 스트로크를 지원하여 작업 목적에 맞는 스트로크 길이를 선택할 수 있습니다.

• 하부 및 바디 나사산(TB) 고정: 바디 외경과 하단에 고강도 스크류 나사산이 가공되어 있어 자동화 지그, 프레스 프레임, 특수 장치에 직접 볼트식으로 체결·고정하여 흔들림 없는 정밀 작업이 가능합니다.

• 단동 스프링 리턴(Single-Acting Spring Return): 포트 하나로 유압을 가하면 전진하고, 펌프 밸브를 해제(Release)하면 내부 강성 리턴 스프링에 의해 피스톤이 자동으로 빠르게 원위치 복귀합니다.

• 700bar 대응 고강도 바디: 고강도 합금강 원소재를 정밀 가공하고 가열 처리하여 고압 시 팽창이나 마모를 방지하고 내구성을 극대화했습니다.

• 적용 분야: 10톤급 소형·중형 유압 프레스, 구조물 유지보수 및 인상 작업, 지그 클램핑 시스템, 금형 분리 및 정비용.
