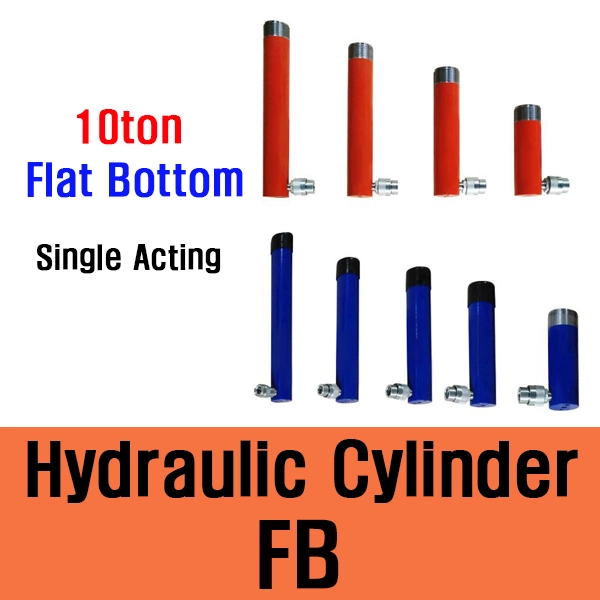

(10ton)(FB type)(Flat Bottom)●1004FB●1006FB●1008FB●1010FB●1014FB●(10ton Flat Bottom)Single Acting Hydraulic Cylinder●싱글 액팅 하이드로릭 실린더●(10ton)(700bar)●(DME,Winner)

가격문의(상세정보 참조)

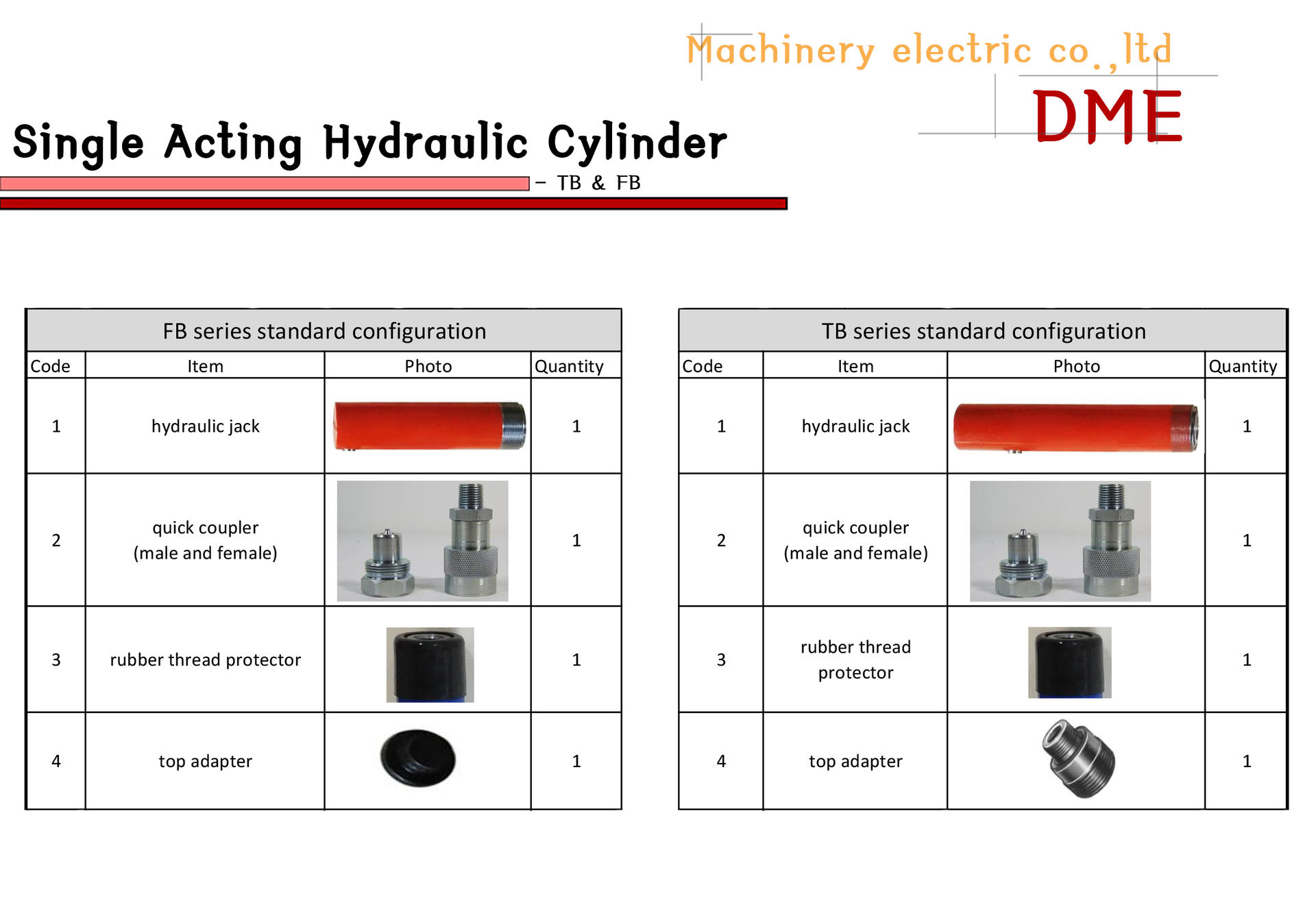

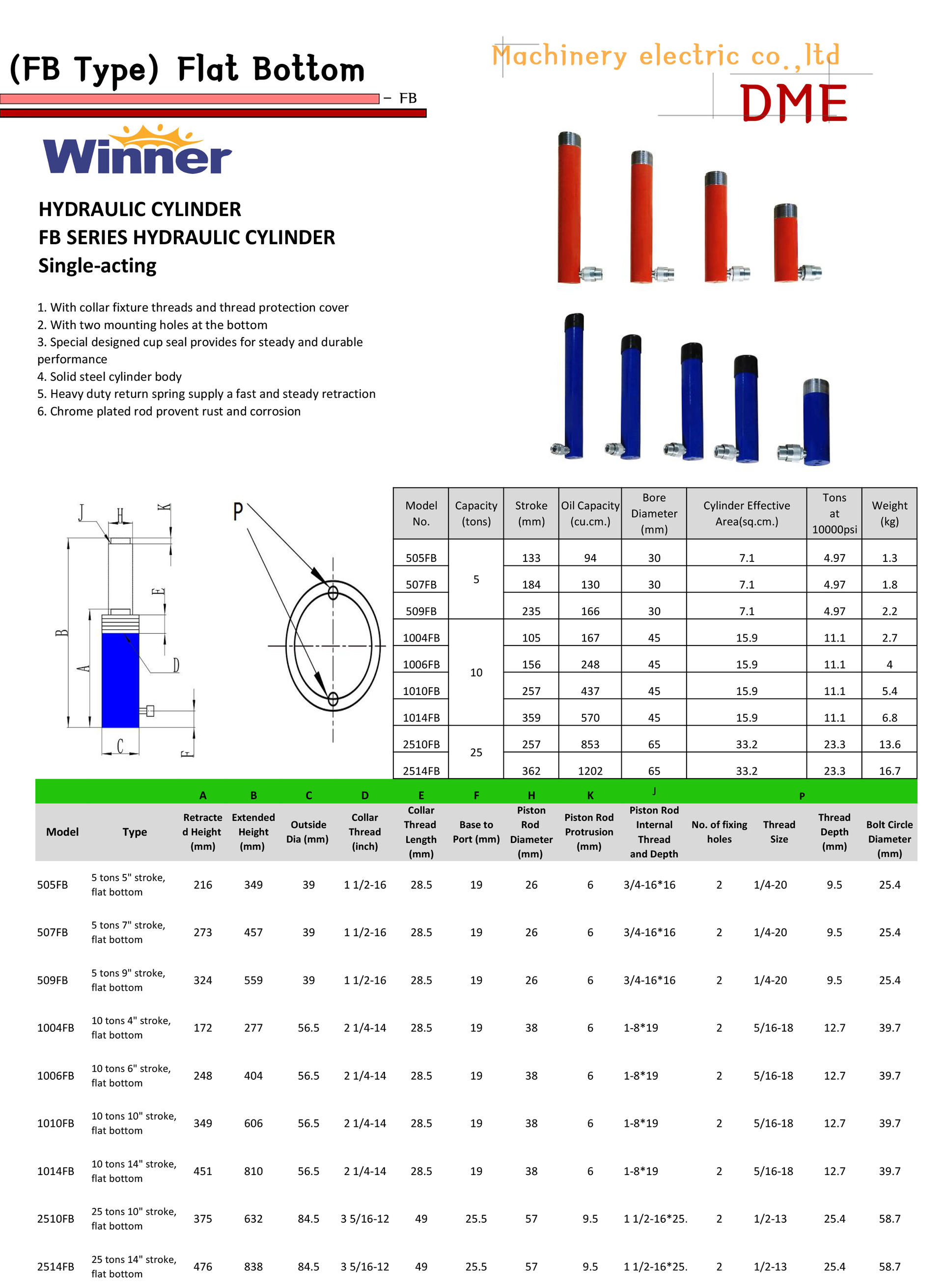

FB 카탈로그

●(10ton) (TB type Flat type) (700bar)

●(FB type) Single Acting Hydraulic Cylinder

●1004FB (10ton) (stroke=4 inch / 105mm) (csq3978)

(Retracted Height=172mm) (Extended Height=277mm)

(Outside Dia=57mm) (oil capacity=167 cu.cm)

(Thread=NPT5/16-18) (Bolt circle diameter=39.7mm)

●(10ton) (TB type Flat type) (700bar)

●(FB type) Single Acting Hydraulic Cylinder

●1006FB (10ton) (stroke=6 inch / 156mm) (csq3979)

(Retracted Height=248mm) (Extended Height=404mm)

(Outside Dia=57mm) (oil capacity=248cu.cm)

(Thread=NPT5/16-18)(Bolt circle diameter=39.7mm)

●(10ton) (TB type Flat type) (700bar)

●(FB type) Single Acting Hydraulic Cylinder

●1010FB (10ton) (stroke=10 inch / 257mm) (csq3980)

(Retracted Height=349mm) (Extended Height=606mm)

(Outside Dia=57mm) (oil capacity=437 cu.cm)

(Thread=NPT5/16-18) (Bolt circle diameter=39.7mm)

●(10ton) (TB type Flat type) (700bar)

●(FB type) Single Acting Hydraulic Cylinder

●1014FB (10ton) (stroke=14 inch / 359mm) (csq3981)

(Retracted Height=451mm) (Extended Height=809mm)

(Outside Dia=57mm) (oil capacity=570 cu.cm)

(Thread=NPT5/16-18) (Bolt circle diameter=39.7mm)

●1008FB(10ton) (stroke=8 inch / 203.2mm)

(Retracted Height=298mm) (Extended Height=504mm)

(Outside Dia=57mm) (Thread=NPT5/16-18)

■WINNER 1000FB 시리즈(1004FB, 1006FB, 1008FB, 1010FB, 1014FB)는 10톤(Ton) 능력을 갖춘 700bar 초고압 단동형(Single Acting) 유압 실린더 라인업입니다. 하부가 평평하고 2개의 볼트 체결용 탭 홀이 가공된 플랫 바텀(Flat Bottom, FB) 방식을 채택하여 바닥면 고정이 필요한 다양한 유압 지그 및 프레임에 견고하게 고정할 수 있습니다.

■모델별 비교 사양

항목	1004FB	1006FB	1008FB	1010FB	1014FB
유압 능력 (Capacity)	10 Ton	10 Ton	10 Ton	10 Ton	10 Ton
스트로크 (Stroke)	약 105 mm (4 inch)	약 156 mm (6 inch)	약 203 mm (8 inch)	약 257 mm (10 inch)	약 359 mm (14 inch)
최저 높이 (Retracted)	약 172 mm	약 248 mm	약 298 mm	약 349 mm	약 451 mm
오일 소요량 (Capacity)	약 147 cc	약 245 cc	약 319 cc	약 403 cc	약 570 cc
작동 및 복귀 방식	단동 내장 강성 스프링 자동 복귀 (Single Acting Spring Return)	단동 내장 강성 스프링 자동 복귀 (Single Acting Spring Return)	단동 내장 강성 스프링 자동 복귀 (Single Acting Spring Return)	단동 내장 강성 스프링 자동 복귀 (Single Acting Spring Return)	단동 내장 강성 스프링 자동 복귀 (Single Acting Spring Return)
최고 사용 압력	700 bar (10,000 PSI)	700 bar (10,000 PSI)	700 bar (10,000 PSI)	700 bar (10,000 PSI)	700 bar (10,000 PSI)
포트 규격	NPT 3/8" Female	NPT 3/8" Female	NPT 3/8" Female	NPT 3/8" Female	NPT 3/8" Female

■핵심 특징

다양한 스트로크 폭 (4인치 ~ 14인치): 소형 콤팩트 인상 작업용 1004FB(105mm)부터 롱 스트로크가 요구되는 1014FB(359mm)까지 5가지 옵션을 제공하여 작업 반경과 높이에 맞춰 선택할 수 있습니다.
플랫 바텀(FB) 하부 볼트 고정 구조: 실린더 하단에 2개의 전용 볼트 홀(5/16"-18 탭)이 가공되어 평평한 플레이트나 기계 베이스 상단에 맞춤 체결이 가능합니다.
스프링 리턴(Spring Return): 포트 1개로 유압 가압 시 피스톤이 전진하고, 펌프 밸브를 리턴 상태로 전환하면 내부 강력 리턴 스프링에 의해 원위치로 자동 복귀합니다.
고강도 내구성 설계: 정밀 가공된 합금강 바디와 하드 크롬 도금 피스톤 로드를 적용하여 700bar 고압 하중 반복 작동 시 마모와 부식을 방지합니다.
적용 분야: 10톤급 유압 프레스, 구조물 유지보수 및 양중(인상) 작업, 금형 탈착, 조립 지그 클램핑 시스템.
