(5ton)(FB type)(Flat Bottom)●5005FB●5007FB●5009FB●(5ton Flat Bottom)Single Acting Hydraulic Cylinder●(5ton Flat Bottom)싱글 액팅 하이드로릭 실린더●(5ton)(700bar)●(DME,Winner)

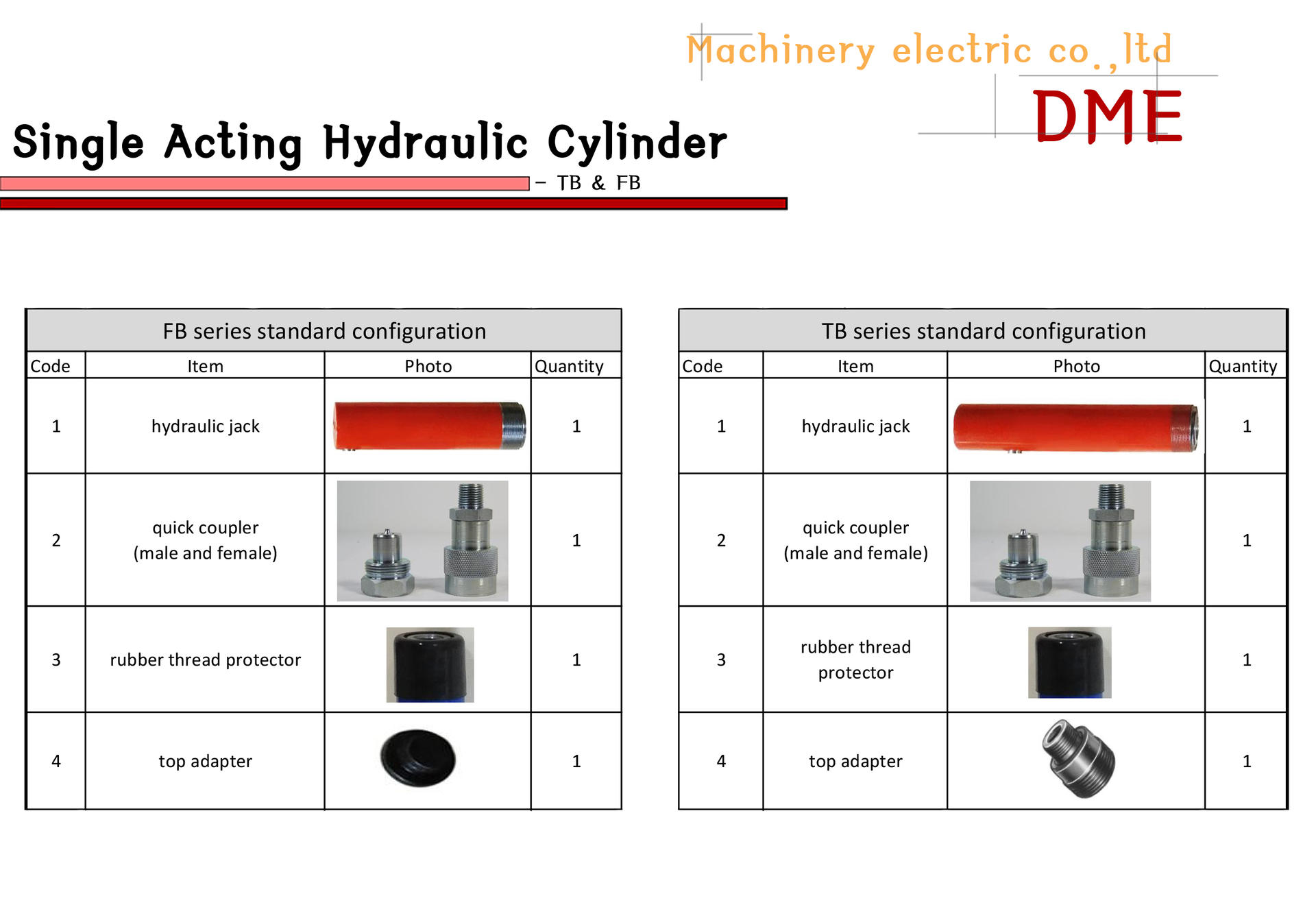

FB 카탈로그

●(5ton) (TB type Flat type) (700bar)

●(FB type) Single Acting Hydraulic Cylinder

●505FB (5ton) (stroke=5 inch / 133mm) (csq3975)

(Retracted Height=216mm) (Extended Height=349mm)

(Outside Dia=39mm) (oil capacity=94 cu.cm)

(Thread=NPT1/4-20) (Bolt circle diameter=25.4mm)

●(5ton) (TB type Flat type) (700bar)

●(FB type) Single Acting Hydraulic Cylinder

●5007FB (5ton) (stroke=7 inch / 184mm) (csq3976)

(Retracted Height=273mm) (Extended Height=457mm)

(Outside Dia=39mm) (oil capacity=130 cu.cm)

(Thread=NPT1/4-20) (Bolt circle diameter=25.4mm)

●(5ton) (TB type Flat type) (700bar)

●(FB type) Single Acting Hydraulic Cylinder

●5009FB (5ton) (stroke=9 inch / 235mm) (csq3977)

(Retracted Height=324mm) (Extended Height=559mm)

(Outside Dia=39mm) (oil capacity=166 cu.cm)

(Thread=NPT1/4-20) (Bolt circle diameter=25.4mm)

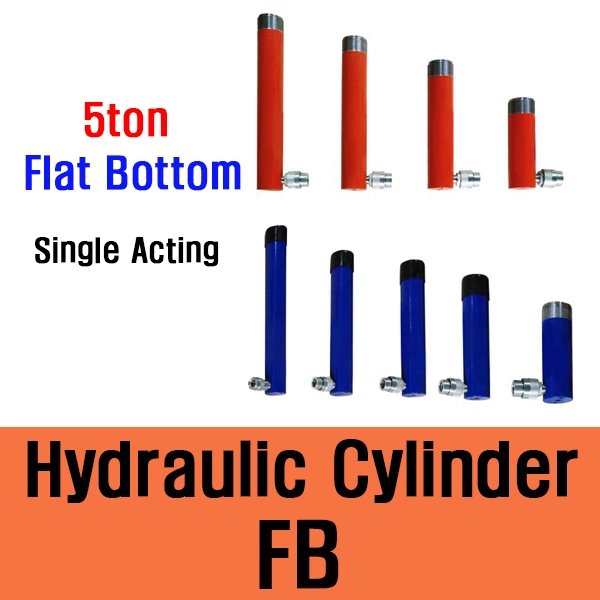

■WINNER 5000FB 시리즈(5005FB, 5007FB, 5009FB)는 5톤(Ton) 출력을 제공하는 700bar 초고압 단동형(Single Acting) 유압 실린더 라인업입니다. 하부가 평평하고 볼트 고정용 홀이 가공된 플랫 바텀(Flat Bottom, FB) 타입을 적용하여 다양한 평면 플레이트나 프레임 베이스에 직접 볼트 체결 방식으로 설치할 수 있습니다.

WINNER W-DA 시리즈 700bar 에어 유압 펌프와 직결하여 소형 유압 프레스, 정밀 지그, 인상 및 압착 작업에 활용됩니다.

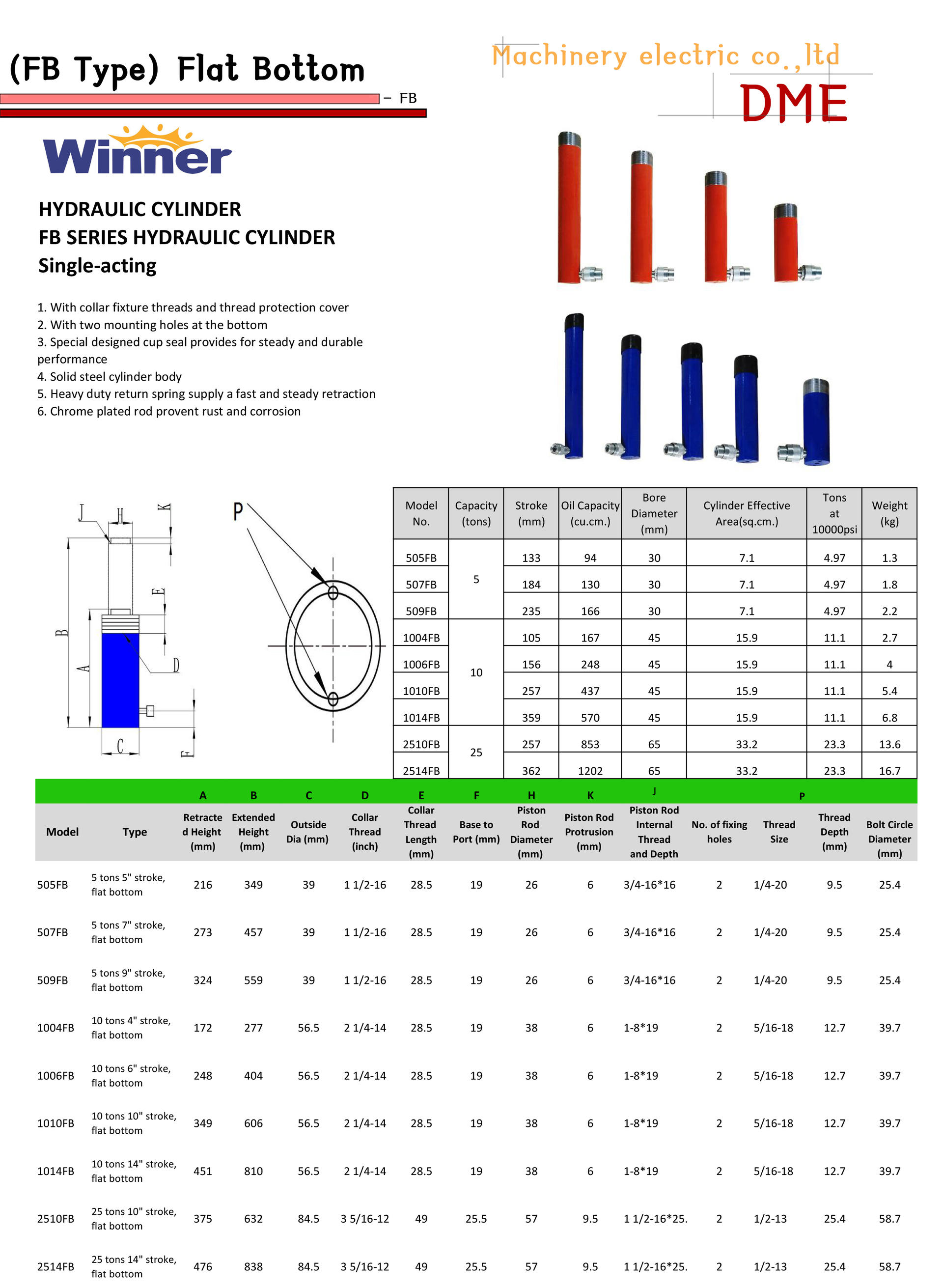

■모델별 비교 사양

■핵심 특징

• 플랫 바텀(FB) 취부 방식: 하부 바닥면에 2개의 볼트 고정 홀(Bolt Circle)이 가공되어 있어, 평평한 지그 플레이트나 장비 베이스 상단에 맞춤 볼트 체결로 견고하게 고정할 수 있습니다.

• 다양한 스트로크 옵션: 5인치(133mm), 7인치(184mm), 9인치(235mm) 등 스트로크 길이별 선택 폭이 넓어, 정밀 클램핑부터 행정 거리가 긴 작업까지 유연하게 대응합니다.

• 단동 스프링 리턴 구조: 유압 공급 시 피스톤이 전진하고, 펌프 밸브를 회수(Return) 상태로 전환하면 내부 강력 스프링이 피스톤을 본체 내부로 신속하게 복귀시킵니다.

• 700bar 대응 고강도 바디: 고강도 합금강 내·외경 정밀 가공 및 크롬 도금 피스톤 로드를 적용하여 마모와 내부 부식을 방지하고 고압 환경에서 내구성을 극대화했습니다.

• 적용 분야: 소형 유압 프레스, 지그 및 피스처 클램핑, 구조물 양중 및 정밀 위치 조정, 금형 정비용.
