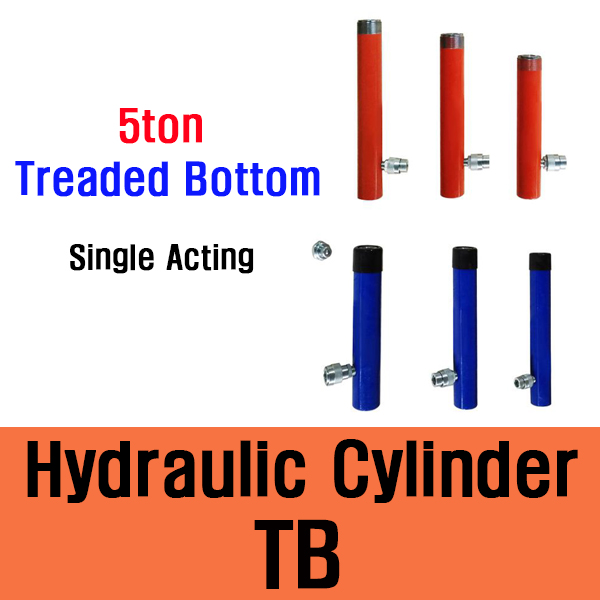

(5ton)(TB type)(Treaded Bottom)●505TB●(5ton Treaded Bottom type)Single Acting Hydraulic Cylinder●(Treaded Bottom type)싱글 액팅 하이드로릭 실린더●(5ton)(700bar)●(DME.Winner)

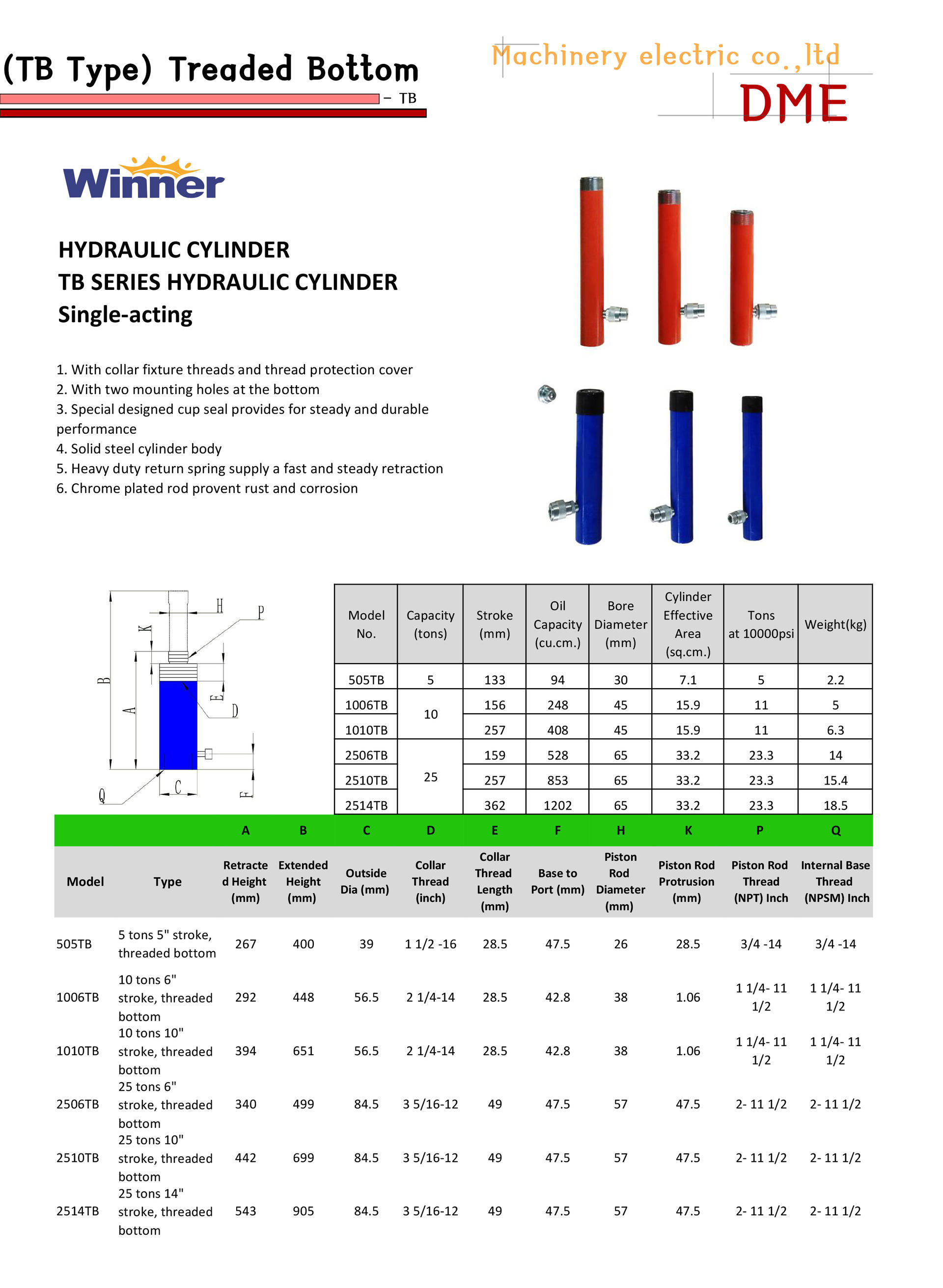

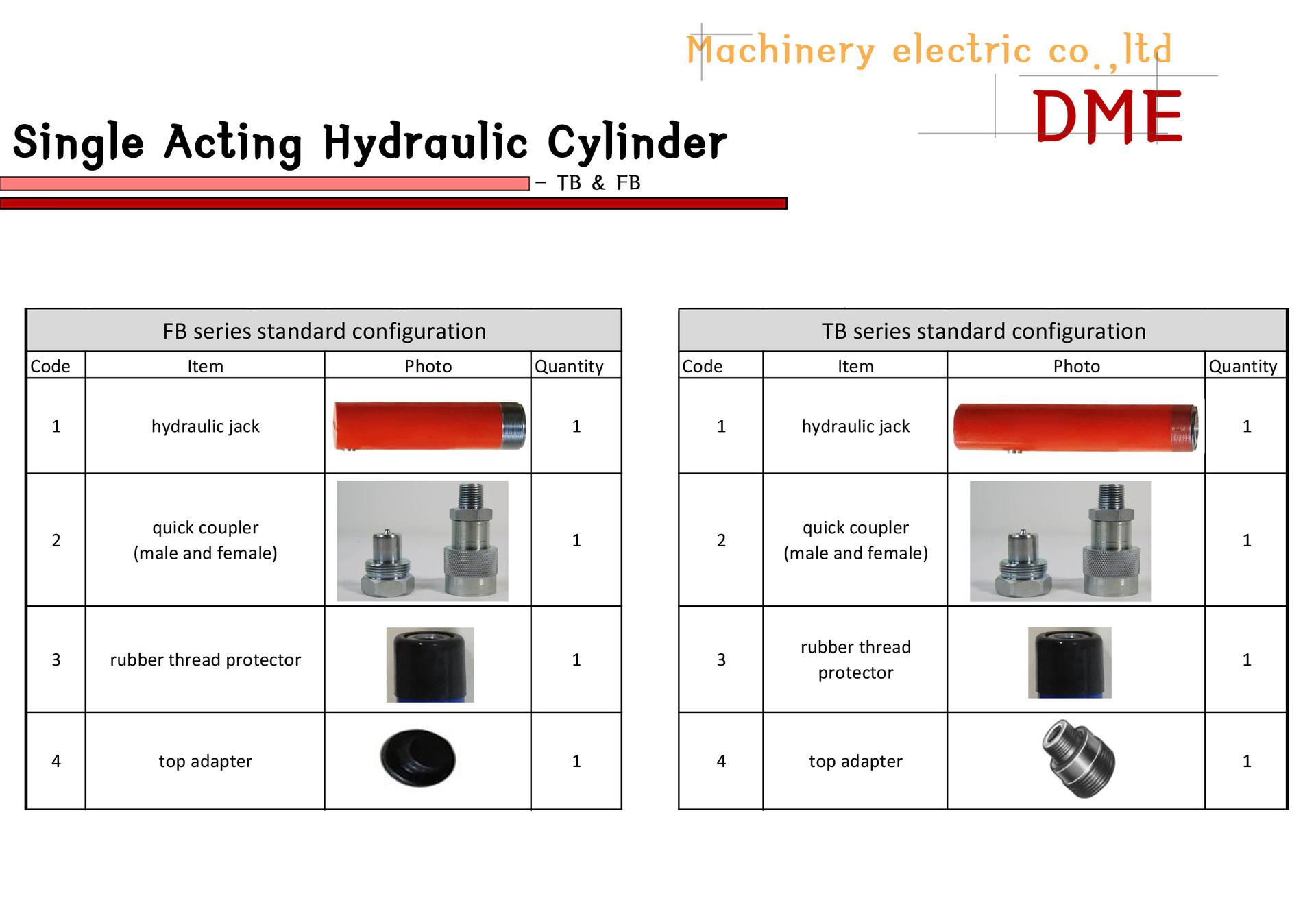

TB  카탈로그

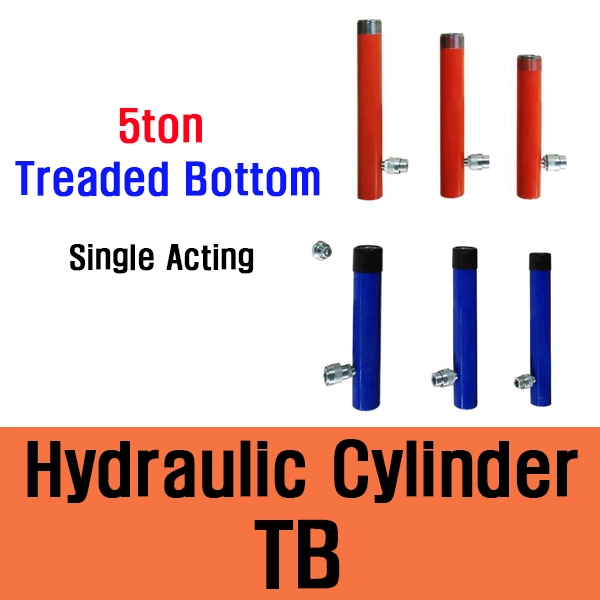

●(5ton) (TB type Treaded Bottom type) (700bar)

●(TB type) Single Acting Hydraulic Cylinder

●505TB (5ton) (stroke=5 inch / 133mm) (csq3957)

(Retracted Height=267mm) (Extended Height=400mm)

(Outside Dia=39mm) (oil capacity=94 cu.cm)

(Piston Rod Thread Inch=NPT 3/4-14)

(Internal Base Thread Inch=NPSM 3/4-14)

■WINNER 505TB는 5톤 능력의 초고압(700bar) 단동형(Single Acting) 유압 실린더로, 슬림한 수직 구조와 바닥/바디 나사산(Threaded Body/Bottom) 고정 방식을 갖춘 고강도 유압 액추에이터입니다.

앞서 살핀 WINNER W-DA 시리즈(W-DA1~3, WR, LR) 700bar 초고압 에어 유압 펌프와 직결하여 사용하기 최적화되어 있습니다.

■주요 기술 사양

• 유압 능력 (Capacity): 5 Ton

• 작동 방식: 단동 스프링 리턴 (Single-Acting, Spring Return)

• 최고 사용 압력: 700 bar (10,000 PSI)

• 스트로크 (Stroke): 약 127 mm (5 inch) 수준 (TB 시리즈 표준 규격)

• 장착 방식: 나사형 하부/바디 (Threaded Body / Threaded Bottom)

• 포트 규격: NPT 3/8" Female (3/8" 유압 카플러 체결용)

• 복귀 방식: 내장 스프링에 의한 자동 복귀

• 사용 유체: 일반 유압유 (ISO VG32 / VG46 등)

■핵심 특성

• 하부 나사산(Threaded Bottom) 구조: 실린더 바디 외경 및 하부에 스크류 나사산 처리(TB 타입)가 되어 있어 공작기계 프레임, 지그(Jig) 또는 전용 취부 브라켓에 직접 나사 체결 방식으로 견고하게 고정할 수 있습니다.

• 스프링 리턴(Spring Return) 방식: 단동 실린더로, 압력을 가하면 피스톤이 전진하고 펌프의 압력을 해제(Return)하면 내부 강성 스프링에 의해 피스톤이 원위치로 신속하게 복귀합니다.

• 초고압 700bar 대응 내구성: 고강도 합금강 바디로 제작되어 변형이나 누유 위험 없이 700bar 고압 출력을 안정적으로 견딥니다.

• 적용 분야: 소형 유압 프레스, 지그 클램핑 시스템, 구조물 압착·인상 작업, 공작기계 고정 장치.
