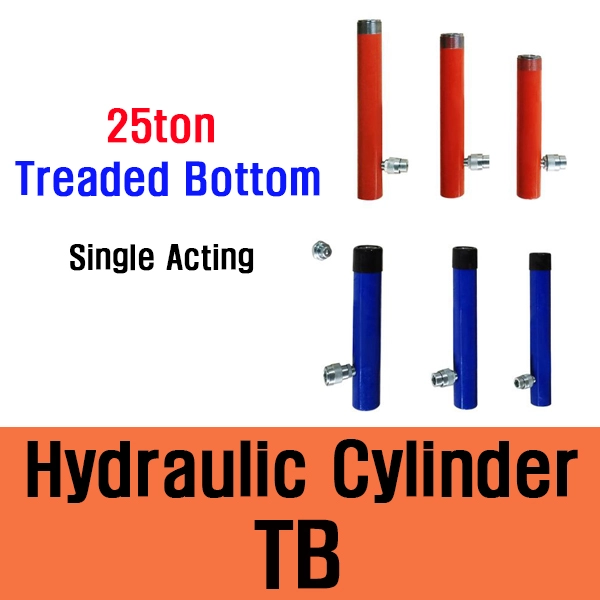

(25ton)(TB type)(Treaded Bottom)●2506TB●2510TB●2514TB●(25ton Treaded Bottom type)Single Acting Hydraulic Cylinder●(Treaded Bottom type)싱글 액팅 하이드로릭 실린더●(25ton)(700bar)●(DME,Winner)

TB  카탈로그

●(25ton) (TB type Treaded Bottom type) (700bar)

●(TB type) Single Acting Hydraulic Cylinder

●2506TB (25ton) (stroke=6 inch / 159mm) (csq3970)

(Retracted Height=340mm) (Extended Height=499mm)

(Outside Dia=84.5mm) (oil capacity=528 cu.cm)

(Piston Rod Thread Inch=NPT 2-11 1/2)

(Internal Base Thread Inch=NPSM 2-11 1/2)

●(25ton) (TB type Treaded Bottom type) (700bar)

●(TB type) Single Acting Hydraulic Cylinder

●2510TB (25ton) (stroke=10 inch / 257mm) (csq3971)

(Retracted Height=442mm) (Extended Height=699mm)

(Outside Dia=84.5mm) (oil capacity=853 cu.cm)

(Piston Rod Thread Inch=NPT 2-11 1/2)

(Internal Base Thread Inch=NPSM 2-11 1/2)

●(25ton) (TB type Treaded Bottom type) (700bar)

●(TB type) Single Acting Hydraulic Cylinder

●2514TB (25ton) (stroke=14 inch / 362mm) (csq3972)

(Retracted Height=543mm) (Extended Height=905mm)

(Outside Dia=84.5mm) (oil capacity=1202 cu.cm)

(Piston Rod Thread Inch=NPT 2-11 1/2)

(Internal Base Thread Inch=NPSM 2-11 1/2)

■WINNER 2500TB 시리즈(2506TB, 2510TB, 2514TB)는 25톤(Ton) 능력을 갖춘 700bar 초고압 단동형(Single Acting) 유압 실린더 라인업입니다. 바디 외경 및 하부에 스크류 나사산 처리(Threaded Body/Bottom)가 되어 있어 고중량 설비 및 전용 프레임에 직접 나사 체결 방식으로 견고하게 고정할 수 있습니다.

앞서 살핀 5톤(505TB), 10톤(1000TB) 시리즈보다 한 단계 높은 출력을 제공하며, WINNER W-DA 시리즈 700bar 에어 유압 펌프와 연결하여 강력한 하중 제어가 가능합니다.

■모델별 비교 사양

■핵심 특징

• 25톤 대출력 및 장스트로크 대응: 최소 6인치(150mm)부터 최대 14인치(350mm)까지 긴 스트로크를 지원하여 이동 변위가 큰 중량물 인상 및 스트로크 요구량이 높은 프레스 작업에 적합합니다.

• TB 나사산(Threaded Bottom) 고정 구조: 실린더 하부 및 바디 외형 나사산을 통해 전용 유압 지그나 대형 프레스 구조체에 볼트식으로 직접 체결하므로, 25톤의 강력한 반동 하중에도 위치 이탈이나 비틀림이 발생하지 않습니다.

• 단동 스프링 리턴(Single-Acting Spring Return): 포트 1개 조작으로 유압 가압 시 전진하고, 펌프 오일 밸브를 회수(Release) 위치로 전환하면 내부 강력 스프링이 피스톤을 빠르게 원위치로 복귀시킵니다.

• 고강도 합금강 바디: 고압(700bar) 지속 도출 시 팽창과 오일 누유를 차단하기 위해 유압 전용 열처리 합금강 소재를 사용했습니다.

• 적용 분야: 25톤급 중형 유압 프레스, 교량 및 대형 구조물 양중(인상) 작업, 중공업 조립 지그, 대형 금형 탈착 및 분리 작업.
