(12VDC)(24VDC)●(speed=15mm/s) HB-DJ825-H2 (HAB25)●(HBDJ825)●(Hall 2)Low noise Linear Actuator●(Hall 2)저소음 전기실린더●홀센서부착 저소음 위치제어 전기실린더●홀센서 부착 차소음 리니어액추에이터 ●저소음 리니어 액추에이터 전동 실린더●(load=max2000N )●(HONGBA)

Line Actuator 카탈로그 HB-DJ825 카탈로그(2wire)

HB-DJ825-H2 도면(6wire) HB-DJ825 매뉴얼

●(12VDC) (speed=15mm/sec) (Low noise)

●Linear actuator (6wire)-(Hall*2)

●Signal Feedback=(mini hall effect sensor)

●HB-DJ825-12-200-315-15-1000N-H2 (6wire) (csq3588)

(load=1000N) (stroke=200mm) (retracted=315mm) (IP65)

●(24VDC) (speed=15mm/sec) (Low noise)

●Linear actuator (6wire)-(Hall*2)

●Signal Feedback=(mini hall effect sensor)

●HB-DJ825-12-250-365-15-1000N-H2 (6wire)(csq2810)

(load=1000N) (stroke=250mm) (retracted=365mm) (IP65)

●(HB-DJ825) Low noise Linear Actuator (build in limit switch)

(speed=5mm/s, 10mm/s, 15mm/s) (load=2000N)

(voltage=12VDC, 24VDC, 36VDC, 48VDC)

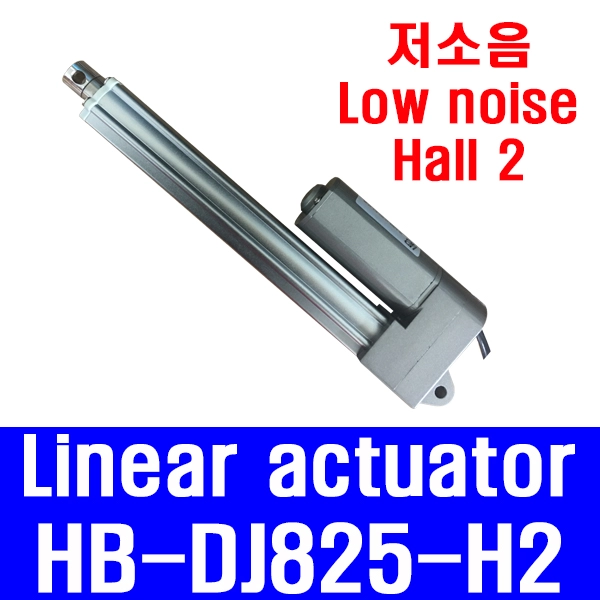

■HB-DJ825-H2 (HAB25 / HBDJ825) 모델은 HONGBA 브랜드의 저소음 설계(Low Noise)와 홀센서 2개 내장(Hall Sensor 2/Dual Hall) 기술이 적용된 정밀 위치제어용 DC 전동 실린더(리니어 액추에이터)입니다.

소음 발생을 최소화해야 하는 병원/의료용 장비, 사무용 및 가정용 가구, 고급 자동화 설비 등에 적합하게 개발되었습니다.

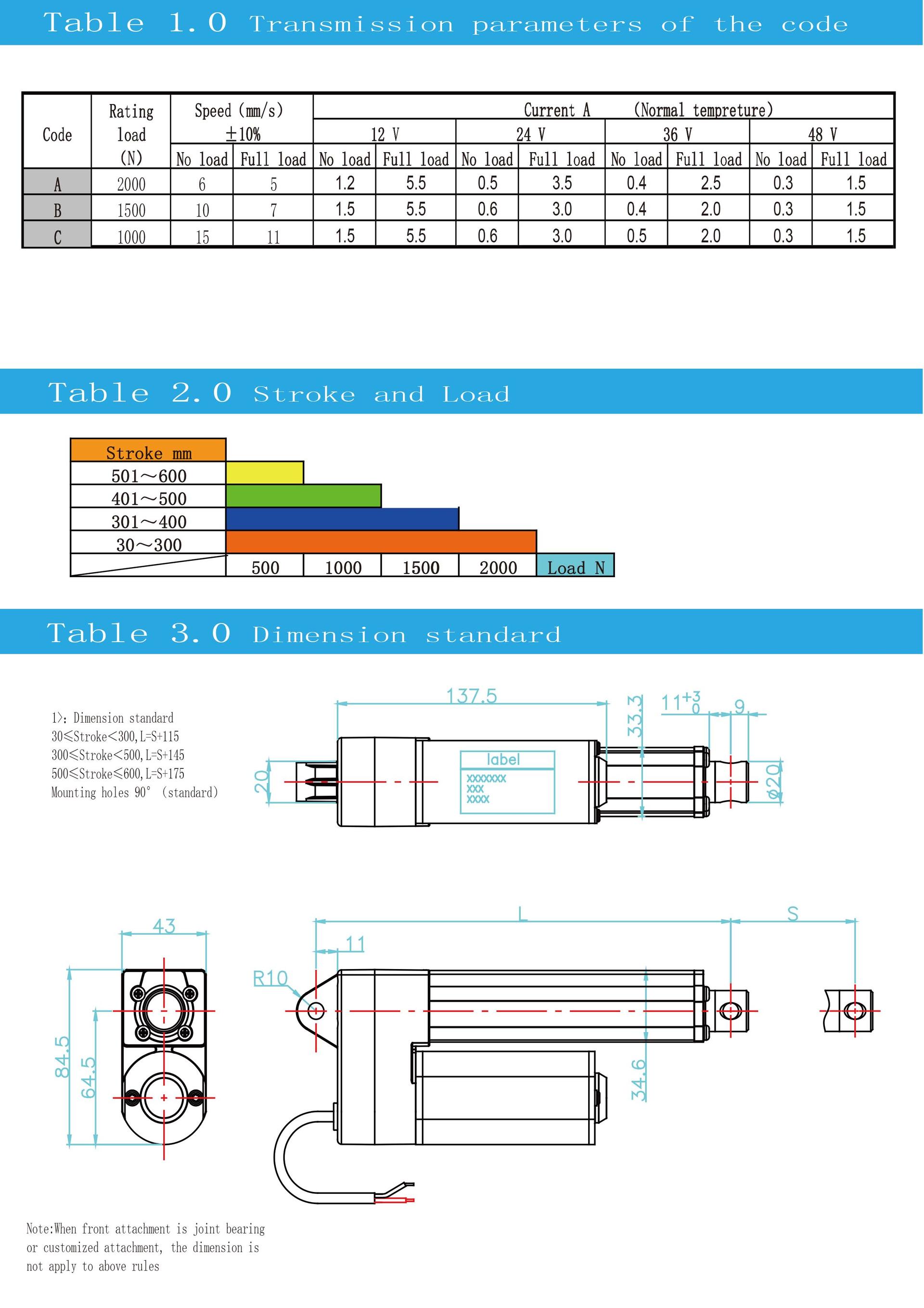

■주요 제원 및 사양 정리

■주요 특징 및 홀센서(H2) 피드백의 장점

1. 저소음(Low Noise) 구동 구조:

   • 내부 정밀 기어링 및 소음 차단 하우징 설계를 적용하여, 표준 액추에이터(HB-DJ806 등) 대비 구동 시 발생하는 기어 마찰음과 모터 소음을 크게 감소시켰습니다.

   • 정숙성이 중요한 의료용 베드, 리클라이너, 실험실 장비, 쾌적한 작업 환경이 필요한 사무실 자동화에 최적화되어 있습니다.

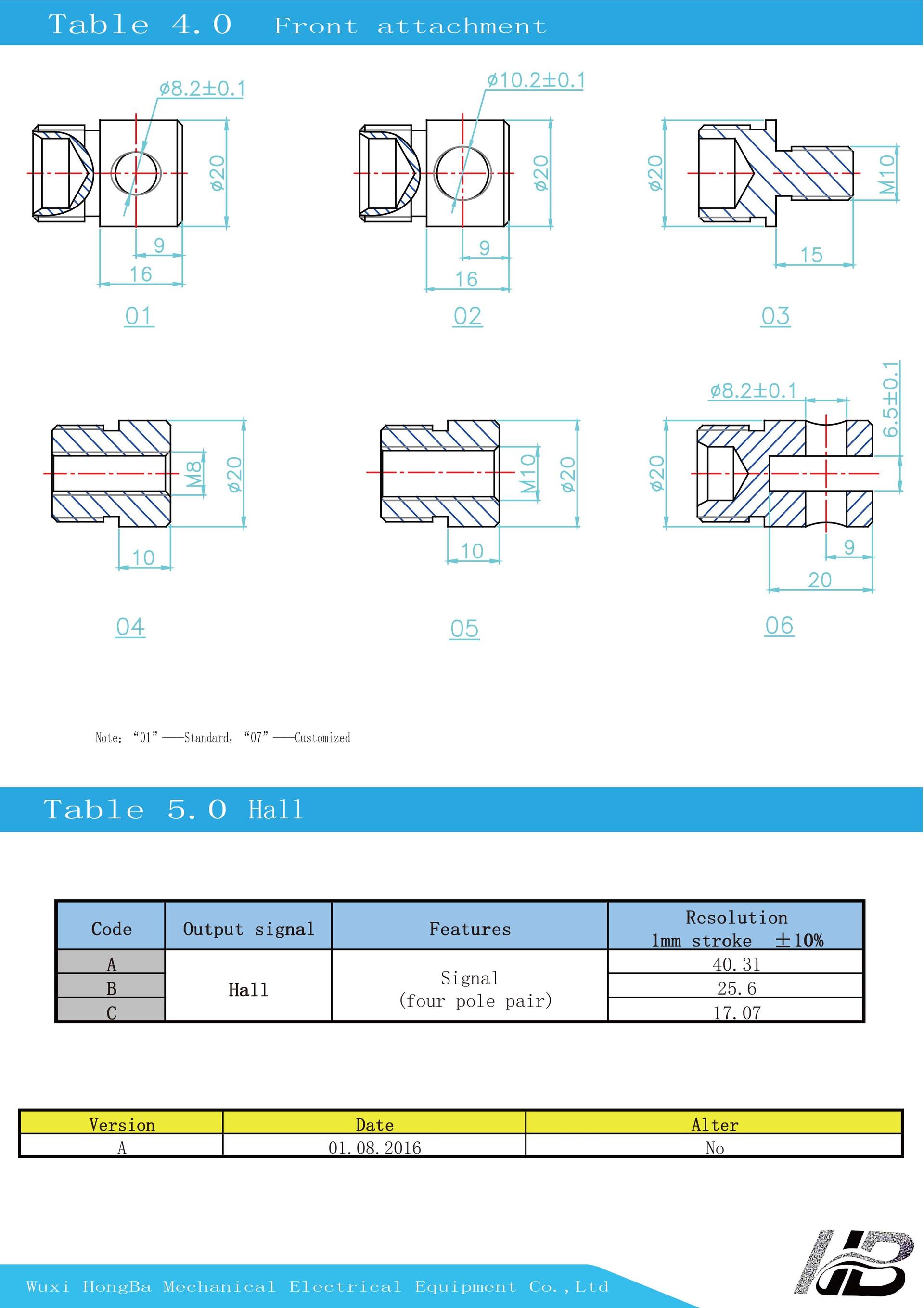

2. 듀얼 홀센서 (Hall 2 Sensor) 위치 피드백:

   • 모터 회전 축에 마그넷 링과 2개의 홀 효과 센서를 배치하여 모터 회전당 일정 개수의 디지털 펄스(Digital Pulse Signal)를 출력합니다.

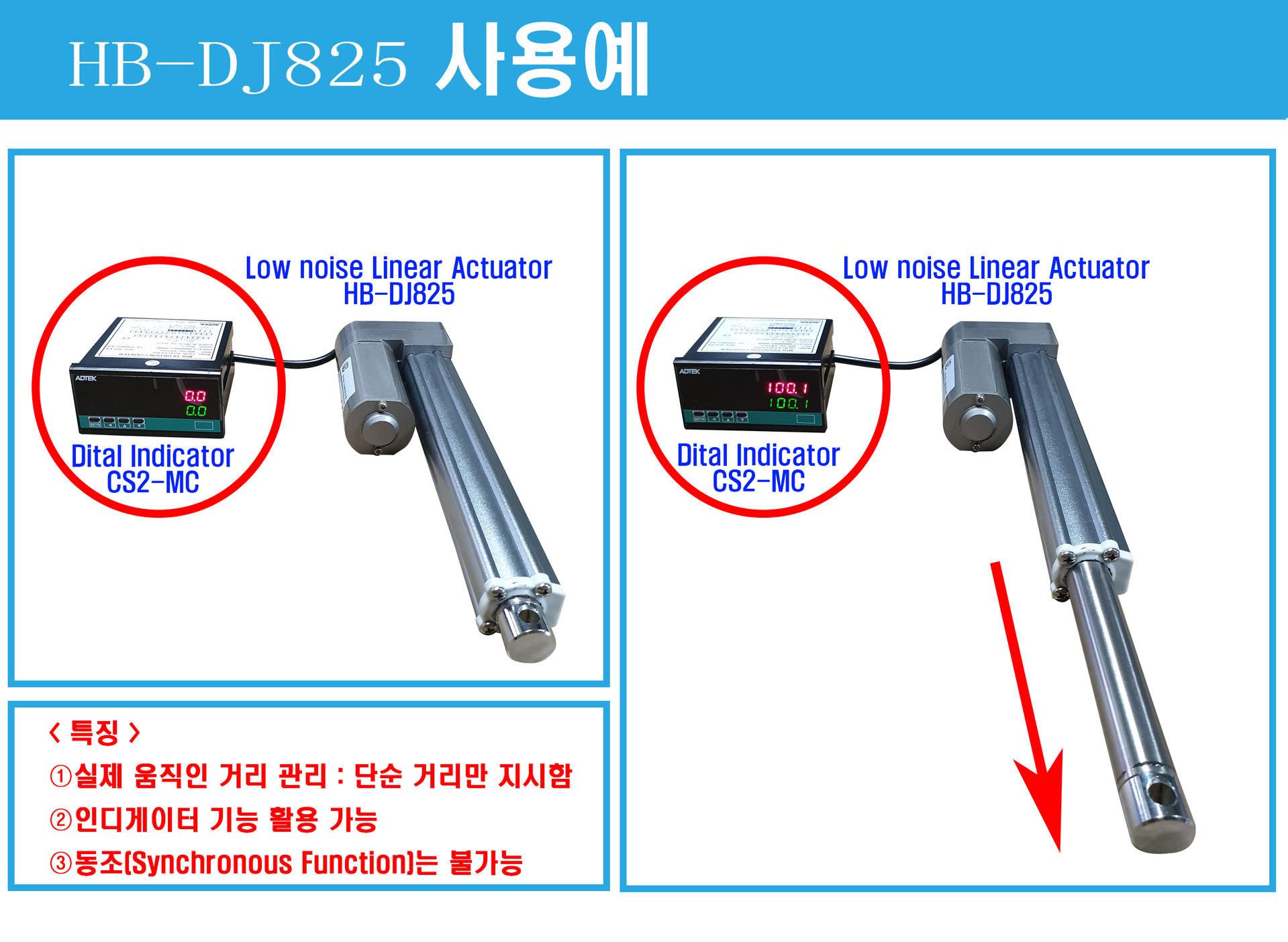

   • 위치 정밀 제어: PLC나 전용 컨트롤러가 펄스 수를 카운팅하여 stroke의 현재 위치를 mm 단위로 정밀 추적합니다.

   • 동기화 제어(Synchronization): 2대 이상의 액추에이터를 동시에 같은 속도와 위치로 평행하게 움직여야 하는 시스템(예: 듀얼 리프팅 테이블)에서 오차 없는 동기 구동을 구현할 수 있습니다.

■설치 및 결선 참고 사항

• 배선 구분:

  DC 모터 구동 전원선(2선, +/-)과 홀센서 동작용 VCC, GND, Signal A, Signal B (4선) 배선이 함께 구성되어 있으므로 제어반 결선 시 신호선 전압(보통 5V DC)과 모터 전원 전압(12V/24V DC)을 엄격히 구분해야 센서 파손을 방지할 수 있습니다.

• 제어반 연동:

  듀얼 홀센서 신호를 수신하여 동기화 제어 및 위치 정지를 처리해 주는 HONGBA 전용 위치 제어 파워 박스나 high-speed counter 입력 모듈이 탑재된 PLC와 연동하여 사용하시기 바랍니다.

●홀센서타입전동실린더●홀센서 타입 엑츄에이터 엑츄레이터 ●홀센서 부착 리니어 모터, 스트로크 전기 실린더 엑추에이터

●홀센서 부착 저소음 전기실린더●홀센서 부착 저소음 위치 제어 전기실린더●홀 이펙트 리니어 액츄에이터

●동조 전기살린더를 제어하는  콘트롤라도 있습니다
